一种港口航道清淤操作平台的制作方法

本实用新型是一种港口航道清淤操作平台，属于清淤设备技术领域。

背景技术：

由于近些年我国港口、航道、内河以及湖泊清淤工程众多,疏浚、清淤技术得到长足发展，由清淤船作为施工平台在水面上操作清淤设备将淤泥挖开。工作人员常在船面上来回走动，由于船体与水面产生晃动感，人体在上面移动时有一定的危险性，晃动较强时容易降低工作人员的安全系数。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种港口航道清淤操作平台，以解决工作人员常在船面上来回走动，由于船体与水面产生晃动感，人体在上面移动时有一定的危险性，晃动较强时容易降低工作人员的安全系数的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种港口航道清淤操作平台，其结构包括导线轮、支撑架、操作间、船体、驱动轮、调节护栏、卷线筒、绳索，所述船体的水平台面上设有安装一体的操作间，所述操作间水平前侧设有垂直安装的卷线筒，所述绳索一端穿过导线轮表面凹槽，所述支撑架固定设在船体表面右侧的位置上，所述船体表面中部设有装配一体的卷线筒，所述船体上设有位于侧边的调节护栏。

进一步地，所述调节护栏包括加固杆、安装座、支撑杆、滑片、滑块、定位杆，所述加固杆横设在安装座内腔中，所述安装座底侧设有分置两边的支撑杆，支撑杆下端与滑块之间设有滑片，所述定位杆包括套环、阻位件，所述滑块对应凹点与阻位件活动相嵌，所述阻位件分设在定位杆水平面上的左右位置上，所述定位杆两端设有结构相同的套环，所述套环设于船体侧槽内部中。

进一步地，所述卷线筒表面凹槽上设有跨接式绳索。

进一步地，所述导线轮垂设在支撑架上部的中点处。

进一步地，所述支撑杆垂设在定位杆夹层中。

进一步地，所述滑块能够水平沿着定位杆内壁移动。

进一步地，所述定位杆上侧设有水平安装的滑片。

有益效果

本实用新型一种港口航道清淤操作平台，调节护栏设在船体侧槽的位置上，结构由上下结构部件组合而成，底部定位杆设在船体侧槽内部，上部安装座设计成横向结构体，内设能够提高结构抗压性能的加固杆，具有扶手功能，工作人员在移动时一手扶在安装座上，在船体晃动时也具有抓持支撑性，结构具有移动性，支撑杆通过滑片来迫使滑块在定位杆内壁直线移动，能够调节护栏的安装距离点，通过阻位件活动嵌合滑块，具有定位功能，能够便于工作人员进行别的辅助操作。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

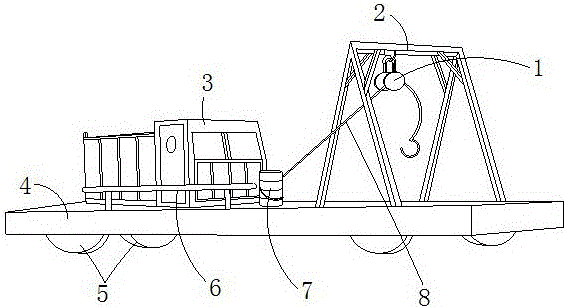

图1为本实用新型一种港口航道清淤操作平台的结构示意图；

图2为本实用新型的调节护栏装配结构示意图。

图中：导线轮-1、支撑架-2、操作间-3、船体-4、驱动轮-5、调节护栏-6、加固杆-a、安装座-b、支撑杆-c、滑片-d、滑块-e、定位杆-f、卷线筒-7、绳索-8。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-图2，本实用新型提供一种技术方案：一种港口航道清淤操作平台，其结构包括导线轮1、支撑架2、操作间3、船体4、驱动轮5、调节护栏6、卷线筒7、绳索8，所述船体4的水平台面上设有安装一体的操作间3，所述操作间3水平前侧设有垂直安装的卷线筒7，所述绳索8一端穿过导线轮1表面凹槽，所述支撑架2固定设在船体4表面右侧的位置上，所述船体4表面中部设有装配一体的卷线筒7，所述船体4上设有位于侧边的调节护栏6，所述调节护栏6包括加固杆a、安装座b、支撑杆c、滑片d、滑块e、定位杆f，所述加固杆a横设在安装座b内腔中，所述安装座b底侧设有分置两边的支撑杆c，支撑杆c下端与滑块e之间设有滑片d，所述定位杆f包括套环f1、阻位件f2，所述滑块e对应凹点与阻位件f2活动相嵌，所述阻位件f2分设在定位杆f水平面上的左右位置上，所述定位杆f两端设有结构相同的套环f1，所述套环f1设于船体4侧槽内部中，所述卷线筒7表面凹槽上设有跨接式绳索8，所述导线轮1垂设在支撑架2上部的中点处，所述支撑杆c垂设在定位杆f夹层中，所述滑块e能够水平沿着定位杆f内壁移动，所述定位杆f上侧设有水平安装的滑片d。

本专利所说的滑块e的材料本身具备适当的硬度，耐磨性，足够承受运动的摩擦，是能够按横向直线滑动的轨迹移动的组件。

例如：在进行使用时，调节护栏6设在船体4侧槽的位置上，结构由上下结构部件组合而成，底部定位杆f设在船体4侧槽内部，上部安装座b设计成横向结构体，内设能够提高结构抗压性能的加固杆a，具有扶手功能，工作人员在移动时一手扶在安装座b上，在船体晃动时也具有抓持支撑性，结构具有移动性，支撑杆c通过滑片d来迫使滑块e在定位杆f内壁直线移动，能够调节护栏的安装距离点，通过阻位件f2活动嵌合滑块e，具有定位功能，能够便于工作人员进行别的辅助操作。

本实用新型解决的问题是工作人员常在船面上来回走动，由于船体与水面产生晃动感，人体在上面移动时有一定的危险性，晃动较强时容易降低工作人员的安全系数，本实用新型通过上述部件的互相组合，工作人员在移动时一手扶在安装座上，在船体晃动时也具有抓持支撑性，结构具有移动性，能够调节护栏的安装距离点，具有定位功能，能够便于工作人员进行别的辅助操作。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。

技术特征：

1.一种港口航道清淤操作平台，其结构包括导线轮（1）、支撑架（2）、操作间（3）、船体（4）、驱动轮（5）、调节护栏（6）、卷线筒（7）、绳索（8），其特征在于：

所述船体（4）的水平台面上设有安装一体的操作间（3），所述操作间（3）水平前侧设有垂直安装的卷线筒（7），所述绳索（8）一端穿过导线轮（1）表面凹槽，所述支撑架（2）固定设在船体（4）表面右侧的位置上，所述船体（4）表面中部设有装配一体的卷线筒（7），所述船体（4）上设有位于侧边的调节护栏（6）。

2.根据权利要求1所述的一种港口航道清淤操作平台，其特征在于：所述调节护栏（6）包括加固杆（a）、安装座（b）、支撑杆（c）、滑片（d）、滑块（e）、定位杆（f），所述加固杆（a）横设在安装座（b）内腔中，所述安装座（b）底侧设有分置两边的支撑杆（c），支撑杆（c）下端与滑块（e）之间设有滑片（d），所述定位杆（f）包括套环（f1）、阻位件（f2），所述滑块（e）对应凹点与阻位件（f2）活动相嵌，所述阻位件（f2）分设在定位杆（f）水平面上的左右位置上，所述定位杆（f）两端设有结构相同的套环（f1），所述套环（f1）设于船体（4）侧槽内部中。

3.根据权利要求1所述的一种港口航道清淤操作平台，其特征在于：所述卷线筒（7）表面凹槽上设有跨接式绳索（8）。

4.根据权利要求1所述的一种港口航道清淤操作平台，其特征在于：所述导线轮（1）垂设在支撑架（2）上部的中点处。

技术总结
本实用新型公开了一种港口航道清淤操作平台，其结构包括导线轮、支撑架、操作间、船体、驱动轮、调节护栏、卷线筒、绳索，本实用新型将调节护栏设在船体侧槽的位置上，结构由上下结构部件组合而成，底部定位杆设在船体侧槽内部，上部安装座设计成横向结构体，内设能够提高结构抗压性能的加固杆，具有扶手功能，工作人员在移动时一手扶在安装座上，在船体晃动时也具有抓持支撑性，结构具有移动性，支撑杆通过滑片来迫使滑块在定位杆内壁直线移动，能够调节护栏的安装距离点，通过阻位件活动嵌合滑块，具有定位功能，能够便于工作人员进行别的辅助操作。

技术研发人员：刘文;吴宇红
受保护的技术使用者：湖北省港路勘测设计咨询有限公司
技术研发日：2019.08.07
技术公布日：2020.07.03
