海绵城市用雨水收集设备的制作方法

1.本实用新型涉及海绵城市技术领域，具体为海绵城市用雨水收集设备。


背景技术：

2.海绵城市，是新一代城市雨洪管理概念，是指城市能够像海绵一样，在适应环境变化和应对雨水带来的自然灾害等方面具有良好的弹性，下雨时吸水、蓄水、渗水、净水，需要时将蓄存的水释放并加以利用，实现雨水在城市中自由迁移。
3.水是不可再生资源，因此需要对雨水进行收集利用，雨水中含有一定的杂质，收集箱在长期使用后其内壁会产生污垢，不仅会对收集箱的内部造成污染，同时不利于雨水的回收使用，另外传统设备收集雨水后也没有对水进行分开处理，使被收集的雨水只能单一使用，使用效果差，不利于推广。


技术实现要素：

4.本实用新型的目的在于提供海绵城市用雨水收集设备，以解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：包括底座，所述底座的顶部固定安装有第一水箱，第一水箱的顶部设置有开口，第一水箱的顶部焊接安装有漏水板，第一水箱的两侧外壁均焊接安装有支撑板，支撑板的底部固定安装有水泵，水泵与第一水箱的一侧外壁相贴合，水泵的进水端法兰安装有进水管，进水管的自由端与第一水箱的一侧外壁法兰连接，水泵的出水端法兰安装有出水管，第一水箱的一侧外壁固定安装有电机，第一水箱的另一侧内壁转动安装有转动杆，电机的输出轴通过连轴器与转动杆焊接连接，转动杆的自由端与第一水箱的一侧内壁转动连接，转动杆的顶部和底部均焊接安装有搅拌杆，第一水箱的另一侧外壁法兰安装有连接管，连接管上设置有阀门，底座的顶部固定安装有第二水箱，连接管的自由端与第二水箱的一侧外壁法兰连接，第二水箱的另一侧外壁法兰安装有第二排水管，第二排水管上设置有阀门，第二水箱的顶部法兰安装有注水管。
6.优选的，所述漏水板的内部设置有活性炭滤层，能对收集的雨水进行过滤，使雨水更加洁净。
7.优选的，所述漏水板的两侧均铰接安装有活动板，活动板的相邻侧壁铰接安装有弹性滤网，漏水板的顶部固定安装有电动推杆，电动推杆的自由端和弹性滤网铰接连接，支撑板的顶部焊接安装有限位杆，限位杆的自由端与活动板的另一侧相相接触且不固定。
8.优选的，所述第一水箱的一侧内壁固定安装有感应器，能防止第一水箱漫水而导致设备被损害。
9.优选的，所述搅拌杆的顶端和底端均固定安装有第一毛刷，第一毛刷的自由端与第一水箱的内侧底部相贴合，搅拌杆的一侧外壁固定安装有第二毛刷，第二毛刷的自由端与第一水箱的内壁相贴合。
10.优选的，所述第二水箱的内侧底部固定安装有加热块，能对雨水消毒杀菌。
11.与现有技术相比，本实用新型的有益效果是：
12.(1)、该海绵城市用雨水收集设备，通过电动推杆和弹性滤网的配合使用，能够实现对雨水第一遍过滤，而且能够防止弹性滤网堵塞，避免弹性滤网堵塞而影响收集雨水，通过活动板、限位杆和支撑杆的配合使用，能够扩大收集雨水的范围，有利于快速收集雨水，通过漏水板的配合使用，能够对收集的雨水进行二次过滤，有利于提高雨水的洁净度，通过感应器的配合使用，能够使活动板及时关闭不再收集雨水，避免漫水对设备造成损害。
13.(2)、该海绵城市用雨水收集设备，通过连接管、第二水箱、第二排水管、注水管和加热块的配合使用，能够使水能被人们在生活中使用，为生活用水提供便利，提高了水资源的利用率。
14.(3)、该海绵城市用雨水收集设备，通过电机、转动杆、搅拌杆、第一毛刷和第二毛刷的配合使用，能够对第一水箱的内部进行清洁，避免沉积在箱底的杂质侵蚀设备，有利于延长设备使用年限，通过水泵、进水管和出水管的配合使用，能够将第一水箱的内部的水和杂质一起抽出，避免杂质沉积过多影响第一水箱的蓄水量，有利于雨季蓄水，另外被抽出的水可用作园林灌溉等，减少对水资源的浪费。
附图说明

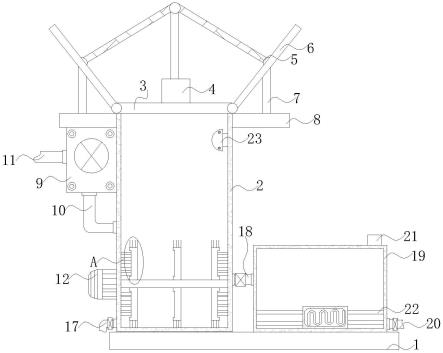

15.图1为本实用新型中的结构示意图；
16.图2为本实用新型中的a部放大图；
17.图3为本实用新型的主视图；
18.图4为本实用新型活动板和限位杆分离示意图。
19.图中：1底座、2第一水箱、3漏水板、4电动推杆、5弹性滤网、6活动板、7限位杆、8支撑板、9水泵、10进水管、11出水管、12电机、13转动杆、14搅拌杆、15第一毛刷、16第二毛刷、17第一排水管、18连接管、19第二水箱、20第二排水管、21注水管、22加热块、23感应器。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.请参阅图1-4，本实用新型提供一种技术方案：海绵城市用雨水收集设备，包括底座1，底座1的顶部固定安装有第一水箱2，第一水箱2的顶部设置有开口，第一水箱2的顶部焊接安装有漏水板3，漏水板3的内部设置有活性炭滤层，能够对收集进来的雨水进行过滤，漏水板3的两侧均铰接安装有活动板6，活动板6的相邻侧壁铰接安装有弹性滤网5，漏水板3的顶部固定安装有电动推杆4，电动推杆4的自由端和弹性滤网5铰接连接，启动电动推杆4，电动推杆4纵向运动带动弹性滤网5向两侧张开和闭合，从而带动活动板6向两侧张开和闭合，能够扩大雨水收集的范围，有利于快速蓄水，通过电动推杆4和弹性滤网5的配合使用，能够有效对雨水里的灰尘进行第一遍过滤，同时能够防止灰尘堵塞弹性滤网5，避免弹性滤网5长时间积灰而导致无法漏水，影响对外界雨水的收集，第一水箱2的两侧外壁均焊接安装有支撑板8，支撑板8的顶部焊接安装有限位杆7，限位杆7的自由端与活动板6的另一侧相
接触且不固定，第一水箱2的一侧内壁固定安装有感应器23，待第一水箱2的水位到达感应器23的高度时，感应器23发出指令给电动推杆4，电动推杆4向上延伸带动弹性滤网5和活动板6均向上运动直至闭合，活动板6闭合后将不再对外收集雨水，避免第一水箱2向上漫水而损坏设备，支撑板8的底部固定安装有水泵9。
22.水泵9与第一水箱2的一侧外壁相贴合，水泵9的进水端法兰安装有进水管10，进水管10的自由端与第一水箱2的一侧外壁法兰连接，水泵9的出水端法兰安装有出水管11，打开水泵9，水泵9通过进水管10将水和杂质一起抽起，最后通过出水管11排出，能够使第一水箱2的内部保持洁净，避免杂质沉积过多而影响蓄水量，有利于雨季蓄水，也避免杂质沉积而侵蚀设备，有利于延长设备使用年限，被抽出的水也可用作园林灌，第一水箱2的一侧外壁固定安装有电机12，第一水箱2的另一侧内壁转动安装有转动杆13，电机12的输出轴通过连轴器与转动杆13焊接连接，转动杆13的自由端与第一水箱2的一侧内壁转动连接，转动杆13的顶部和底部均焊接安装有搅拌杆14，搅拌杆14的顶端和底端均固定安装有第一毛刷15，第一毛刷15的自由端与第一水箱2的内侧底部相贴合，搅拌杆14的一侧外壁固定安装有第二毛刷16，第二毛刷16的自由端与第一水箱2的内壁相贴合，驱动电机12，电机12带动转动杆13转动，转动杆13转动带动搅拌杆14转动，搅拌杆14转动带动第一毛刷15和第二毛刷16均转动，能够对第一水箱2的两侧内壁和底部内壁进行清洗，增加第一水箱2的洁净度，减少细菌滋生，第一水箱2的另一侧外壁法兰安装有连接管18，连接管18上设置有阀门，底座1的顶部固定安装有第二水箱19，连接管18的自由端与第二水箱19的一侧外壁法兰连接，第二水箱19的另一侧外壁法兰安装有第二排水管20，第二排水管20上设置有阀门，第二水箱19的顶部法兰安装有注水管21，第二水箱19的内侧底部固定安装有加热块22，打开连接管18上面的阀门，水流进第二水箱19，关闭阀门，从注水管21投入消毒剂对水消毒，驱动加热块22，加热块22对水加热，能够有效对水进行杀菌消毒，打开第二排水管20上的阀门，经处理过的水可供人们在生活中使用，为人们生活用水提供便利，增加了生活用水的使用来源，减少对了自然水资源的使用。
23.使用时，启动电动推杆4，电动推杆4纵向运动带动弹性滤网5向两侧张开和闭合，从而带动活动板6向两侧张开和闭合，能够扩大雨水收集的范围，有利于快速蓄水，雨水经过漏水板3，漏水板3对收集进来的雨水进行第二过滤，被过滤后的水流入第一水箱2，待第一水箱2的水位到达感应器23的高度时，感应器23发出指令给电动推杆4，电动推杆4向上延伸带动弹性滤网5和活动板6均向上运动直至闭合，活动板6闭合后将不再对外收集雨水，避免第一水箱2向上漫水而损坏设备，打开连接管18上面的阀门，清水流进第二水箱19，关闭阀门，从注水管21投入消毒剂对水消毒，打开加热块22，加热块22对水加热，能够有效对水进行杀菌消毒，打开第二排水管20上的阀门，经处理过的水可供人们在生活中使用，驱动电机12，电机12带动转动杆13转动，转动杆13转动带动搅拌杆14转动，搅拌杆14转动带动第一毛刷15和第二毛刷16均转动，能够对第一水箱2的两侧内壁和底部内壁进行清洗，打开水泵9，水泵9通过进水管10将水和杂质一起抽起，最后通过出水管11排出，能够使第一水箱2的内部保持洁净，避免杂质沉积过多而影响蓄水量。
