一种市政道路用排水装置

1.本实用新型涉及市政工程技术领域，具体为一种市政道路用排水装置。


背景技术：

2.市政工程，是指市政设施建设工程。在我国，市政设施是指在城市区、镇(乡)规划建设范围内设置、基于政府责任和义务为居民提供有偿或无偿公共产品和服务的各种建筑物、构筑物、设备等。城市生活配套的各种公共基础设施建设都属于市政工程范畴，比如常见的城市道路，桥梁，地铁，比如与生活紧密相关的各种管线：雨水，污水，上水，中水，电力，电信，热力，燃气等，还有广场，城市绿化等的建设，都属于市政工程范畴。
3.现有的市政道路排水管道功能较为单一，导致在雨水较大时，路边石子等异物会跟着雨水移动进排水管道内，导致排水管发生堵塞的问题，从而导致排水效率的降低，进而导致内涝问题的发生。


技术实现要素：

4.针对现有技术的不足，本实用新型提供了一种市政道路用排水装置，解决了现今存在的现有的市政道路排水管道功能较为单一，导致在雨水较大时，路边石子等异物会跟着雨水移动进排水管道内，导致排水管发生堵塞的问题，从而导致排水效率的降低，进而导致内涝问题的发生的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种市政道路用排水装置，包括水管，所述水管的内侧固定连接有支架，所述支架的外侧固定连接有凹槽，所述支架的外部活动连接有连杆，所述连杆的一端固定连接有触点，所述连杆的另一端固定连接有滤板，所述滤板的外部固定连接有弹簧，所述弹簧远离滤板的一端固定连接有支架，所述滤板的外部固定连接有外壳，所述外壳的内部转动连接有转轴，所述转轴的外部螺纹连接有滑块，所述滑块的外部固定连接有底座，所述底座的外部转动连接有挡板，所述水管的内侧设置有通管。
6.作为本实用新型的一种优选技术方案，所述支架有两个，两个所述支架有两个，两个所述支架均固定连接在水管的内侧且两个支架对称分布，两个所述支架的规格尺寸相同。
7.作为本实用新型的一种优选技术方案，所述凹槽有两个，两个所述凹槽均固定连接在支架的外侧且两个凹槽对称分布，两个所述凹槽均与转轴电连接，两个所述凹槽的规格尺寸相同。
8.作为本实用新型的一种优选技术方案，所述连杆的数量与支架相同，两个所述连杆分别与对应的支架活动连接且两个支架的一端均固定有两个触点，两个所述触点对称分布在连杆的外部且两个触点的位置与两个凹槽相对应，两个所述触点的规格与两个凹槽相匹配，两个所述连杆的另一端均与滤板固定连接。
9.作为本实用新型的一种优选技术方案，所述弹簧有两个，两个所述弹簧的一端分
别固定连接在对应的支架的外部且两个弹簧的另一端均与滤板固定连接，两个所述弹簧设置在两个连杆的外部且两个弹簧的规格尺寸相同。
10.作为本实用新型的一种优选技术方案，所述滑块有两个，两个所述滑块均螺纹连接在转轴的外部且两个滑块对称分布，两个所述滑块的规格与转轴相匹配，两个所述滑块的外部均固定连接有底座，两个所述底座的规格尺寸相同且两个底座的外部均转动连接有挡板，两个所述挡板的一端分别与两个底座转动连接，两个所述挡板的另一端相互转动连接，两个所述挡板的规格尺寸相同，两个所述挡板的规格与滤板相同。
11.作为本实用新型的一种优选技术方案，所述通管有两个，两个所述通管均设置在水管的内侧且两个通管对称分布，两个所述通管的规格尺寸相同。
12.与现有技术相比，本实用新型提供了一种市政道路用排水装置，具备以下有益效果：
13.该一种市政道路用排水装置，通过设置支架、凹槽、连杆、触点、滤板、弹簧、外壳、转轴、滑块、底座、挡板、通管，当下雨时，雨水会流进水管，这时雨水会通过挡板、滤板流出，而当石子等异物流进水管内时，石子会落在挡板上，随着更多的石子落在挡板上，这时挡板受到的重力会变大，此时挡板会向下移动，挡板移动会带动底座、滑块移动，滑块移动会带动转轴、外壳移动，由于外壳固定连接在滤板的外部，外壳移动会带动滤板移动，滤板移动会带动连杆移动并且拉伸弹簧，连杆移动会带动触点移动，当触点被连杆带动移动到一定位置时，触点会与支架外部凹槽接触，这时凹槽通电，此时凹槽会控制外壳内的转轴转动，转轴转动会带动两个滑块相对移动，滑块移动会带动底座移动，底座移动会带动挡板移动，当挡板移动到一定位置时，两个挡板会被升起，此时两个挡板会变成有角度的斜坡，这时挡板外部的石子会被带动向下滚动，当石子移动到一定位置时，石子会通过通管移动出，达到了对管道内的石子进行清理，避免了石子较多时会堵塞管道的问题。
附图说明

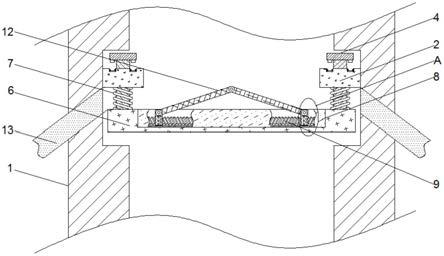

14.图1为本实用新型剖视示意图；
15.图2为本实用新型支架、连杆、触点、凹槽、弹簧位置关系示意图；
16.图3为本实用新型支架、连杆、滤板三维示意图；
17.图4为本实用新型a处结构放大示意图；
18.图5为本实用新型b处结构放大示意图。
19.图中：1、水管；2、支架；3、凹槽；4、连杆；5、触点；6、滤板；7、弹簧；8、外壳；9、转轴；10、滑块；11、底座；12、挡板；13、通管。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.请参阅图1-5，本实施方案中：一种市政道路用排水装置，包括水管1，水管1的内侧固定连接有支架2，支架2的外侧固定连接有凹槽3，支架2的外部活动连接有连杆4，连杆4的
一端固定连接有触点5，连杆4的另一端固定连接有滤板6，滤板6的外部固定连接有弹簧7，弹簧7远离滤板6的一端固定连接有支架2，滤板6的外部固定连接有外壳8，外壳8的内部转动连接有转轴9，转轴9的外部螺纹连接有滑块10，滑块10的外部固定连接有底座11，底座11的外部转动连接有挡板12，水管1的内侧设置有通管13，
22.支架2有两个，两个支架2有两个，两个支架2均固定连接在水管1的内侧且两个支架2对称分布，两个支架2的规格尺寸相同，凹槽3有两个，两个凹槽3均固定连接在支架2的外侧且两个凹槽3对称分布，两个凹槽3均与转轴9电连接，两个凹槽3的规格尺寸相同，连杆4的数量与支架2相同，两个连杆4分别与对应的支架2活动连接且两个支架2的一端均固定有两个触点5，两个触点5对称分布在连杆4的外部且两个触点5的位置与两个凹槽3相对应，两个触点5的规格与两个凹槽3相匹配，两个连杆4的另一端均与滤板6固定连接，该一种市政道路用排水装置，通过设置支架2、凹槽3、连杆4、触点5、滤板6、弹簧7、外壳8、转轴9、滑块10、底座11、挡板12、通管13，当下雨时，雨水会流进水管1，这时雨水会通过挡板12、滤板6流出，而当石子等异物流进水管1内时，石子会落在挡板12上，随着更多的石子落在挡板12上，这时挡板12受到的重力会变大，此时挡板12会向下移动，挡板12移动会带动底座11、滑块10移动，滑块10移动会带动转轴9、外壳8移动，由于外壳8固定连接在滤板6的外部，外壳8移动会带动滤板6移动，滤板6移动会带动连杆4移动并且拉伸弹簧7，连杆4移动会带动触点5移动，当触点5被连杆4带动移动到一定位置时，触点5会与支架2外部凹槽3接触，这时凹槽3通电，此时凹槽3会控制外壳8内的转轴9转动，转轴9转动会带动两个滑块10相对移动，滑块10移动会带动底座11移动，底座11移动会带动挡板12移动，当挡板12移动到一定位置时，两个挡板12会被升起，此时两个挡板12会变成有角度的斜坡，这时挡板12外部的石子会被带动向下滚动，当石子移动到一定位置时，石子会通过通管13移动出，达到了对管道内的石子进行清理，避免了石子较多时会堵塞管道的问题。
23.弹簧7有两个，两个弹簧7的一端分别固定连接在对应的支架2的外部且两个弹簧7的另一端均与滤板6固定连接，两个弹簧7设置在两个连杆4的外部且两个弹簧7的规格尺寸相同，滑块10有两个，两个滑块10均螺纹连接在转轴9的外部且两个滑块10对称分布，两个滑块10的规格与转轴9相匹配，两个滑块10的外部均固定连接有底座11，两个底座11的规格尺寸相同且两个底座11的外部均转动连接有挡板12，两个挡板12的一端分别与两个底座11转动连接，两个挡板12的另一端相互转动连接，两个挡板12的规格尺寸相同，通管13有两个，两个通管13均设置在水管1的内侧且两个通管13对称分布，两个通管13的规格尺寸相同。
24.本实用新型的工作原理及使用流程：当下雨时，雨水会流进水管1，这时雨水会通过挡板12、滤板6流出，而当石子等异物流进水管1内时，石子会落在挡板12上，随着更多的石子落在挡板12上，这时挡板12受到的重力会变大，此时挡板12会向下移动，挡板12移动会带动底座11、滑块10移动，滑块10移动会带动转轴9、外壳8移动，由于外壳8固定连接在滤板6的外部，外壳8移动会带动滤板6移动，滤板6移动会带动连杆4移动并且拉伸弹簧7，连杆4移动会带动触点5移动，当触点5被连杆4带动移动到一定位置时，触点5会与支架2外部凹槽3接触，这时凹槽3通电，此时凹槽3会控制外壳8内的转轴9转动，转轴9转动会带动两个滑块10相对移动，滑块10移动会带动底座11移动，底座11移动会带动挡板12移动，当挡板12移动到一定位置时，两个挡板12会被升起，此时两个挡板12会变成有角度的斜坡，这时挡板12外
部的石子会被带动向下滚动，当石子移动到一定位置时，石子会通过通管13移动出。
25.最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
