一种路缘石搬运装置的制作方法

本实用新型涉及施工现场搬运技术领域，更具体地，涉及一种路缘石搬运装置。

背景技术：

在城镇道路施工建设中，路缘石在确保行人及路面安全、进行交通诱导、保持水土以及维护植栽等方面发挥着重要作用。路缘石施工通常采用人工砌筑，小规格路缘石砌筑数量较多，施工效率较低，大规格路缘石自重较大，人工徒手搬运困难，还存在一定的安全隐患。因而，如何简易高效地搬运路缘石是现有技术中亟待解决的技术问题。

技术实现要素：

针对上述现有技术中的不足，本实用新型提供了一种无需人工徒手搬运，省时省力，并且可以多人合力操作的简易高效的路缘石搬运装置。

为实现上述目的，本实用新型通过以下技术方案予以实现。

一种路缘石搬运装置，由搬运单元构成，所述搬运单元包括第一握杆，直角夹片，第一连接件，第二握杆，弧形夹片，第二连接件，所述第一连接件分别与所述第一握杆和所述直角夹片固定连接，所述第二连接件分别与所述第二握杆和所述弧形夹片固定连接，所述第一握杆和所述第二握杆上均开设有铰接孔，所述铰接孔中穿设有紧固件。

所述紧固件为螺栓，所述螺栓的一端设置有用于拧紧的螺母。

所述第一连接件和第二连接件均为钢板。

所述弧形夹片的形状与路缘石的角部形状相契合。

所述第一连接件与第一握杆和所述直角夹片的连接方式均为焊接，所述第二连接件与所述第二握杆和所述弧形夹片的连接方式均为焊接。

所述搬运单元的个数至少为两个。

本实用新型与现有技术相比的有益效果是：通过握杆控制直角夹片和弧形夹片夹住路缘石的上沿，即可利用杠杆原理省力地夹紧路缘石进行搬运，搬运至目的地后只需转动握杆，即可松开路缘石，极大地提高了短途搬运路缘石的效率和安全性。

附图说明

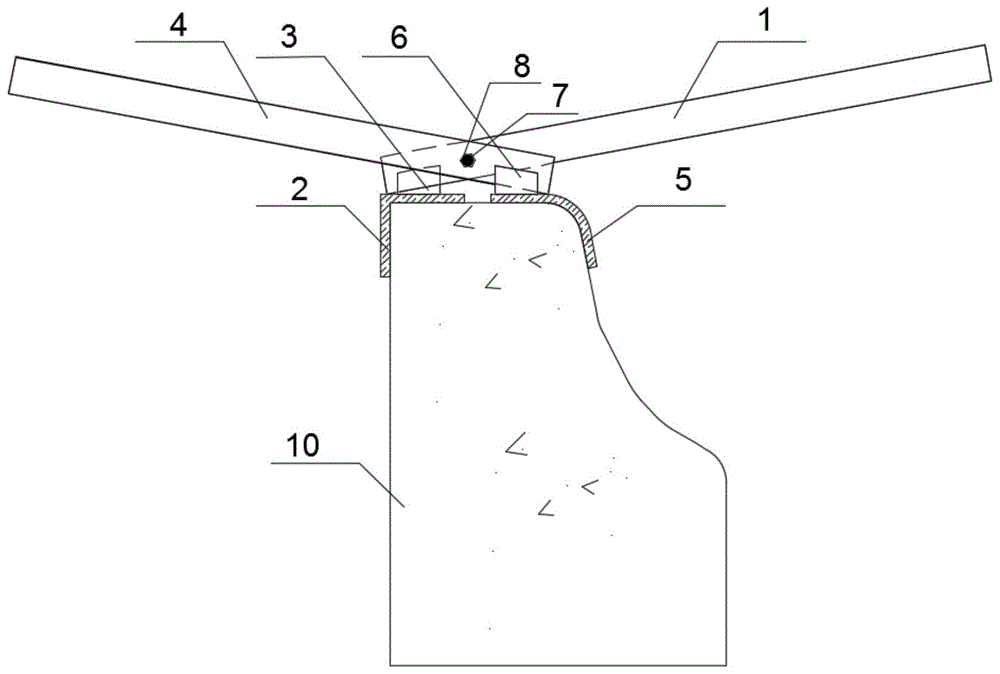

图1是本实用新型的主视结构示意图。

图2是本实用新型的俯视结构示意图。

附图标记：1-第一握杆，2-直角夹片，3-第一连接件，4-第二握杆，5-弧形夹片，6-第二连接件，7-紧固件，8-螺母，9-铰接孔，10-路缘石。

具体实施方式

下面结合实施例对本实用新型做进一步描述。

如图1-2所示的路缘石搬运装置，由搬运单元构成，搬运单元包括第一握杆1，直角夹片2，第一连接件3，第二握杆4，弧形夹片5，第二连接件6，其中，第一连接件3和第二连接件6均由钢板制成，直角夹片2与路缘石10上沿直角部形状相契合，弧形夹片5的形状与路缘石10的角部形状相契合，第一连接件3分别与第一握杆1和直角夹片2焊接固定，第二连接件6分别与第二握杆4和弧形夹片5焊接固定，第一握杆1和第二握杆4上均开设有铰接孔9，紧固件7穿过两根握杆上的铰接孔9，在本实施例中，紧固件7为螺栓，螺栓穿过铰接孔9，螺栓的一端通过螺母8拧紧，实现两根握杆的铰接连接。在本实施例中，搬运装置具有两个搬运单元，可以供两个搬运人员共同操作。

本实用新型的工作原理如下：开始搬运时，操作人员双手分别握紧第一握杆1和第二握杆4，转动握杆，使直角夹片2和弧形夹片5夹紧路缘石10，操作人员移动路缘石10至目的地后，放下路缘石10，转动第一握杆1和第二握杆4，使直角夹片2和弧形夹片5与路缘石10脱离，从而松开路缘石10，完成搬运。搬运单元可以有多个，每个操作人员使用一组搬运单元，同时夹紧和松开路缘石10，实现多人合力搬运。

以上所述的仅是本实用新型的优选实施方式，但本实用新型并不局限于上述的具体实施方式，对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。

技术特征：

1.一种路缘石搬运装置，由搬运单元构成，其特征是，所述搬运单元包括第一握杆(1)，直角夹片(2)，第一连接件(3)，第二握杆(4)，弧形夹片(5)，第二连接件(6)，所述第一连接件(3)分别与所述第一握杆(1)和所述直角夹片(2)固定连接，所述第二连接件(6)分别与所述第二握杆(4)和所述弧形夹片(5)固定连接，所述第一握杆(1)和所述第二握杆(4)上均开设有铰接孔(9)，所述铰接孔(9)中穿设有紧固件(7)。

2.根据权利要求1所述的路缘石搬运装置，其特征是，所述紧固件(7)为螺栓，所述螺栓的一端设置有用于拧紧的螺母(8)。

3.根据权利要求1所述的路缘石搬运装置，其特征是，所述第一连接件(3)和第二连接件(6)均为钢板。

4.根据权利要求1所述的路缘石搬运装置，其特征是，所述弧形夹片(5)的形状与路缘石(10)的角部形状相契合。

5.根据权利要求1所述的路缘石搬运装置，其特征是，所述第一连接件(3)与第一握杆(1)和所述直角夹片(2)的连接方式均为焊接，所述第二连接件(6)与所述第二握杆(4)和所述弧形夹片(5)的连接方式均为焊接。

6.根据权利要求1所述的路缘石搬运装置，其特征是，所述搬运单元的个数至少为两个。

技术总结
本实用新型提供了一种路缘石搬运装置，由搬运单元构成，搬运单元包括第一握杆，直角夹片，第一连接件，第二握杆，弧形夹片，第二连接件，第一连接件分别与第一握杆和直角夹片固定连接，第二连接件分别与第二握杆和弧形夹片固定连接，第一握杆和第二握杆上均开设有铰接孔，铰接孔中穿设有紧固件。本实用新型极大地提高了短途搬运路缘石的效率和安全性。

技术研发人员：杨泽辉;邹飞仁;胡津国;徐有鹏;闫荣腾
受保护的技术使用者：中国建筑第六工程局有限公司
技术研发日：2019.05.25
技术公布日：2020.06.02
