一种新型灭火救援升降梯的制作方法

本实用新型涉及升降梯技术领域，具体是指一种新型灭火救援升降梯。

背景技术：

随着经济快速发展，城市高楼林立，人们生活水平逐步提升，但是由于楼层过高在发生火灾时不易抢救，通常发生火灾时所使用的工具有逃生绳、救生气垫等等，但是其操作难度较大，升降梯的出现有效的解决了这一难题，可以轻松进行救援，对逃生者的技术要求不高，但是升降梯升降较慢，到达救援高度的时间较长，严重影响了救援速度，因此，针对此种缺陷和不足，对其进行改进和升级。

技术实现要素：

本实用新型要解决的技术问题是克服以上技术缺陷，提供一种升降高效便捷的灭火救援升降梯。

为解决上述技术问题，本实用新型提供的技术方案为：一种新型灭火救援升降梯，包括梯架，所述的梯架设为至少三个，梯架之间为转动连接，梯架之间连接处一侧设有外六角螺丝，梯架之间连接处另一侧设有转动销，梯架上设有外六角螺丝的一侧设有移动装置，移动装置上设有滚轮，滚轮与移动装置为转动连接并且连接处设有轴承，梯架上设有与滚轮相配合的凹槽，移动装置通过滚轮与凹槽相配合在梯架上滚动，移动装置内与滚轮连接处设有电机一，电机一转动带动滚轮转动，移动装置内设有伸缩电机与电机二，伸缩电机与电机二连接，伸缩电机伸缩运动带动电机二伸缩运动，电机二上设有与外六角螺丝相配合的外六角套筒扳手，伸缩电机伸缩运动带动外六角套筒扳手伸缩运动。

本实用新型与现有技术相比的优点在于：新型灭火救援升降梯包括了梯架、移动装置、凹槽、滚轮等，其中各个梯架之间转动连接，在闲置时可折叠放置，便于携带，在需要救援时，电机一带动滚轮在梯架上移动，在移动到外六角螺丝处时，移动装置通过挤压可将下一个梯架与移动装置所在梯架保持到同一平面，通过电机二与伸缩电机将外六角螺丝拧紧固定，即可完成梯架的升起，在较短的时间内即可完成升降梯的升起，大大提升了救援效率，整体操作简单且快捷，提升升降速度的同时还保证了整体的稳定性。

作为改进，所述的滚轮设为四个，梯架两面相对应的滚轮夹紧梯架，保证移动装置在梯架上的有效运动。

作为改进，所述的电机一与电机二均设为步进电机，保证移动装置运行稳定性。

作为改进，所述的移动装置上设有距离传感器，避免移动装置在拧紧外六角螺丝时出现错位，保证整体的有效运行。

附图说明

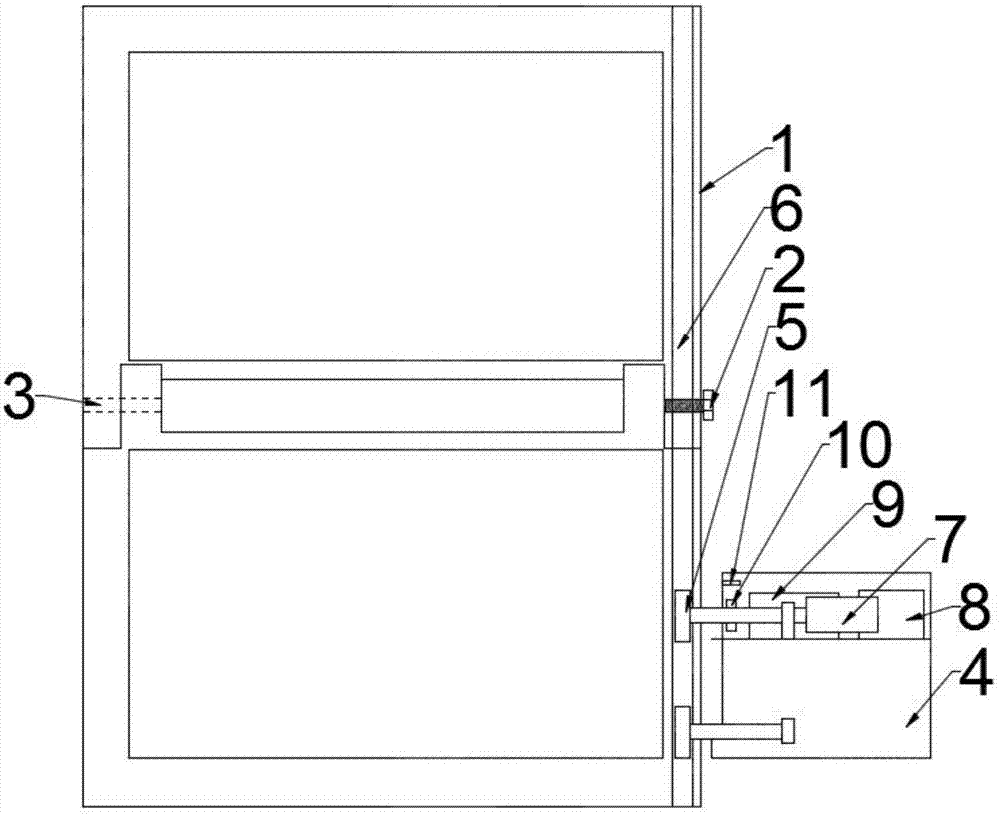

图1是本实用新型一种新型灭火救援升降梯的结构示意图。

图2是本实用新型一种新型灭火救援升降梯内移动装盒部的俯视图。

如图所示：1、梯架，2、外六角螺丝，3、转动销，4、移动装置，5、滚轮，6、凹槽，7、电机一，8、伸缩电机，9、电机二，10、外六角套筒扳手，11、距离传感器。

具体实施方式

下面结合附图对本实用新型做进一步的详细说明。

一种新型灭火救援升降梯，包括梯架(1)，所述的梯架(1)设为至少三个，梯架(1)之间为转动连接，梯架(1)之间连接处一侧设有外六角螺丝(2)，梯架(1)之间连接处另一侧设有转动销(3)，梯架 (1)上设有外六角螺丝(2)的一侧设有移动装置(4)，移动装置(4)上设有滚轮(5)，滚轮(5)与移动装置(4)为转动连接并且连接处设有轴承，梯架(1)上设有与滚轮(5)相配合的凹槽(6)，移动装置(4)通过滚轮(5)与凹槽(6)相配合在梯架(1)上滚动，移动装置(4)内与滚轮(5)连接处设有电机一(7)，电机一(7)转动带动滚轮(5)转动，移动装置(4)内设有伸缩电机(8)与电机二(9)，伸缩电机(8)与电机二(9)连接，伸缩电机(8)伸缩运动带动电机二(9)伸缩运动，电机二(9)上设有与外六角螺丝(2)相配合的外六角套筒扳手(10)，伸缩电机(8)伸缩运动带动外六角套筒扳手(10) 伸缩运动。

所述的滚轮(5)设为四个，梯架(1)两面相对应的滚轮(5)夹紧梯架。

所述的电机一(7)与电机二(9)均设为步进电机。

所述的移动装置(4)上设有距离传感器(11)。

本实用新型主要用于火灾救援，在具体使用时，开启移动装置后，移动装置通过滚轮与凹槽的配合在梯架上移动，通过距离传感器的判断移动到外六角螺丝处，移动装置将通过挤压将下一个梯架与移动装置所在梯架保持到同一平面，伸缩电机将电机二缓慢伸出，电机二()通过慢速旋转将外六角套筒扳手对准外六角螺丝，然后电机二增大旋转速度，将外六角螺丝拧紧即可，移动装置继续移动重复上述动作即可完成升降梯的整体升起，在升降梯完成救援后移动装置重复相反动作将外六角螺丝拧松即可完成收纳。

以上对本实用新型及其实施方式进行了描述，这种描述没有限制性，附图中所示的也只是本实用新型的实施方式之一，实际的结构并不局限于此。总而言之如果本领域的普通技术人员受其启示，在不脱离本实用新型创造宗旨的情况下，不经创造性的设计出与该技术方案相似的结构方式及实施例，均应属于本实用新型的保护范围。
