LED广告灯箱的制作方法

本实用新型涉及市政设施领域，具体为一种LED广告灯箱。

背景技术：

随着电子技术的发展，LED也越来越广泛地应用到照明领域，于是，以LED为光源的广告灯箱也渐渐发展起来，广告灯箱通常用来展示广告，在城市的大街小巷随处可见，由此，可见广告灯箱的使用范围非常的广阔，但以市电为基础的广告灯箱同时也耗费了大量的电能，使广告灯箱的使用成本显著提高，虽然，市面上也出现了不少以LED灯作为光源的广告灯箱，但其结构较为复杂，对广告的展示效果还有所欠缺。

技术实现要素：

本实用新型的目的在于提供一种LED广告灯箱，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案： LED广告灯箱，包括箱体、立柱、太阳能电池板、LED灯、显示屏、蓄电池和控制器，所述立柱的数量为两根且相对设置，所述箱体设置于两根所述立柱之间，所述显示屏位于所述箱体的上方且与之相接，所述箱体呈矩形，所述箱体的正面由亚克力板覆盖，所述箱体内设置有反光板，所述反光板朝所述箱体的内部倾斜且与所述箱体的正面形成锐角，所述反光板上设置有电路板，所述电路板上设置有多个与其电连接的LED灯，所述太阳能电池板设置于所述广告灯箱的顶部，所述太阳能电池板、所述电路板、所述显示屏、所述蓄电池分别与所述控制器电连接。

优选的，所述反光板的数量为四个，所述电路板的数量为四个，所述反光板和所述电路板分别围成矩形。

优选的，所述显示屏呈矩形，所述显示屏的两端分别与两根立柱固定连接。

优选的，所述立柱的内部中空，且所述蓄电池和所述控制器设置于所述立柱的内部。

优选的，还包括遮挡板，所述遮挡板的数量为两个，两个所述遮挡板分别设置于所述立柱的顶部，且两个所述遮挡板相对设置并朝地面倾斜。

优选的，两个所述遮挡板的顶部中间设置有支撑杆，所述太阳能电池板设置于所述支撑杆的顶部，且所述太阳能电池板倾斜设置。

优选的，还包括设置于立柱底部的底座。

与现有技术相比，本实用新型的有益效果是：该广告灯箱的结构较为简单，通过在广告灯箱的顶部设置太阳能电池板，使太阳能电池板将太阳能转换为电能储存在蓄电池中，以备夜间LED等照明使用，这样可以节约市电的使用，并且此广告灯箱采用LED灯，更加节能，在灯箱内还设置有反光板，以增强灯箱内的亮度，同时也增强了灯箱附近的亮度，还能使粘贴的广告展示物方便过往人群观看，提高了广告灯箱的经济效益。

附图说明

图1为本实用新型实施例的结构示意图；

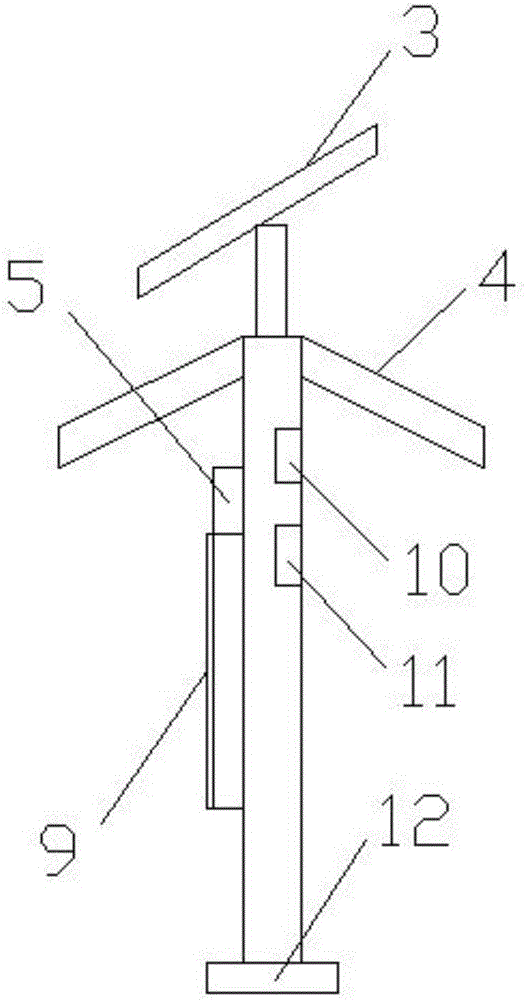

图2为图1中的侧视图；

图3为图1中LED灯与电路板的放大图；

图中：1、立柱，2、箱体，3、太阳能电池板，4、遮挡板，5、显示屏，6、LED灯，7、电路板，8、反光板，9、亚克力板，10、蓄电池，11、控制器，12、底座，13、支撑杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1和图2，本实用新型提供一种技术方案： LED广告灯箱，包括箱体2、立柱1、太阳能电池板3、LED灯6、显示屏5、蓄电池10和控制器11，立柱1的数量为两根且相对设置，立柱1用于支撑箱体2及其他部件，立柱1底部的设置有底座12，底座12的数量与立柱1数量一致，底座12用于支撑立柱1，箱体2设置于两根立柱1之间，具体地，箱体2的一端与一根立柱1连接，箱体2的另一端与另一根立柱1连接，并且箱体2水平设置，以更好地展示广告，显示屏5位于箱体2的上方，并且箱体2的上部与显示屏5的下部相接触，箱体2呈矩形，箱体2的正面由亚克力板9覆盖，当展示物放置于箱体2内时，透过透明的亚克力板9即可很好地观看到，参阅图3，箱体2内设置有反光板8，反光板8朝箱体2的内部倾斜且与箱体2的正面形成锐角，反光板8上设置有电路板7，电路板7上设置有多个与其电连接的LED灯6，太阳能电池板3设置于广告灯箱的顶部，太阳能电池板3、电路板7、显示屏5、蓄电池10分别与控制器11电连接，其中该立柱1的内部中空，立柱1可采用铝合金材料，而蓄电池10和控制器11设置于立柱1的内部，并且将蓄电池10和控制器11设置在立柱1的中上部，这样蓄电池10和控制器11可以很好地被保护，同时也不会使蓄电池10和控制器11受潮，进而提高了广告灯箱的使用寿命。

进一步地，反光板8和电路板7的数量均为四个，并且反光板8和电路板7分别围成矩形；通常情况下，广告的版面尺寸即按照箱体2的尺寸进行裁切，因而，为了尽可能展示广告展示物，使反光板8设置在箱体2内的四周，这样可使中间预留的空间更大一些；因为反光板8为矩形，为了使经反光板8反射的光更加均匀，所以把四个电路板7按照反光板8的路径设置，电路板7可设置在反光板8的中部，并且将电路板7上的LED灯6的灯头正对反光板8，这样，LED灯6发出的大部分光经反光板8反射后即平行于广告展示物，使广告展示物上的亮度均匀，以方便向行人展示，从而提高广告展示物的经济效益。

具体地，显示屏5呈矩形，显示屏5用于播放滚动的字符，显示屏5的两端分别与两根立柱1固定连接，通常，显示屏5的外壳为金属，则可通过螺栓使显示屏5与立柱1固定连接。

广告灯箱还包括遮挡板4，遮挡板4主要用于遮阳挡雨，还可以供行人避雨，遮挡板4的数量为两个，两个遮挡板4分别设置于立柱1的顶部，且两个遮挡板4相对设置并朝地面倾斜，两个遮挡板4的顶部中间设置有支撑杆13，太阳能电池板3设置于支撑杆13的顶部，且太阳能电池板3倾斜设置，以增加对太阳光的接收时间。

工作原理：太阳能电池板3将太阳能转换为电能并储存在蓄电池10中，夜间时，由蓄电池10对LED灯6进行供电，LED灯6经反光板8后可均匀照射在广告展示物的表面，以便向行人展示。
