一种新型建筑设计绘图板的制作方法

本实用新型属于建筑设计技术领域，具体涉及一种新型建筑设计绘图板。

背景技术：

在建筑物被建造之前，设计者需要按照建设任务，把施工过程和使用过程中所存在的或可能发生的问题，事先作好通盘的设想，拟定好解决这些问题的办法、方案，用图纸和文件表达出来，在建筑设计中，绘图板是必不可少的用具之一，绘图板通常需要配合丁字尺、一字尺、三角板、量角器、绘图铅笔配合使用，由于绘图工具较多，携带不便，而且特别容易丢失。

目前，随着建筑行业和建筑设计行业的吃香，图纸绘制变得更加频繁，设计出一种新型实用便捷的建筑设计绘图板是当前最需要解决的问题。

技术实现要素：

本实用新型的目的在于提供一种新型建筑设计绘图板，以解决上述背景技术中提出的问题。

为实现本实用新型目的，采用的技术方案是：一种新型建筑设计绘图板，属于建筑设计技术领域，包括玻璃平板、LED灯、电路连接板、转动轴、底板、丁字尺槽、橡皮槽、铅笔槽、导电线和USB接口，所述新型建筑设计绘图板上固定设有玻璃平板、LED灯、电路连接板、转动轴、底板、丁字尺槽、橡皮槽、铅笔槽、导电线和USB接口，所述新型建筑设计绘图板最前端固定设置有玻璃平板，所述玻璃平板后面设置有电路连接板，所述电路连接板上固定设有LED灯，所述电路连接板下端固定安装有转动轴，所述电路连接板后面固定设有底板，所述玻璃平板与底板依靠转动轴固定连接，所述电路连接板上固定设有导电线，所述底板上固定设有丁字尺槽、橡皮槽和铅笔槽，所述导电线上固定设有USB接口。

优选的，所述玻璃平板一种有机钢化玻璃，主要成分为二氧化硅，具体为一种长方体型结构，玻璃平板的长度为50-60cm，宽度为40-50cm，厚度不低于1cm，所述电路连接板为一外形为长方体型结构的多层薄板，由阻燃复铜箔环氧E玻纤布层压板和粘结片压制而成，压板层数具体不低于3层，电路连接板的长度为50-60cm，宽度为40-50cm，厚度不超过1cm，所述底板为一种硬质落叶松木板，底板的长度为50-60cm，宽度为40-50cm，厚度不低于1cm。

优选的，所述LED灯为一种多晶二氧化硅发光二极管，具体为一种白光LED发光二极管，单个工作电压不超过12V，单个消耗功率低于10W，LED灯个数不低于30个，LED灯均为电压并联式结构。

优选的，所述转动轴具体为一种Q235不超过材质，转动轴具体为一种圆柱体结构，圆柱体长度不超过15cm，圆柱体直径不超过1cm，转动轴的个数不低于2个。

优选的，所述丁字尺槽、橡皮槽和铅笔槽均开设在底板内部，丁字尺槽的长度不超过50cm，槽口宽度不超过1cm，橡皮槽的长度不超过10cm，槽口宽度不超过1cm，铅笔槽的长度不超过20cm，槽口宽度不超过1cm。

优选的，所述导电线内部为一种铜芯结构，其中，导电线内的铜芯不超过3根，外表皮由聚氯乙烯塑料制成，导电线的直径不超过1cm，长度不低于50cm。

优选的，所述USB接口具体为一种2.0USB接口，工作电压不超过220V,工作消耗功率不超过500W，USB接口的有效长度不低于5cm。

与现有技术相比，本实用新型的有益效果是：该新型建筑设计绘图板体积适中，结构简单，设计新颖，使用方便，稳定可靠，新型建筑设计绘图板采用三层薄板设计，中间设置LED灯，环保无污染，符合人性化要求。

附图说明

图1是本实用新型结构示意图。

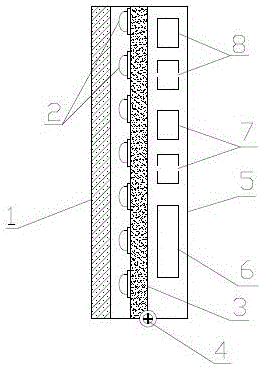

图2是本实用新型内部结构示意图。

图中：1.玻璃平板 2.LED灯 3.电路连接板 4.转动轴 5.底板 6.丁字尺槽 7.橡皮槽 8.铅笔槽 9.导电线 10.USB接口

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1和图2所示，本实用新型提供一种技术方案：一种新型建筑设计绘图板，属于建筑设计技术领域，包括玻璃平板1、LED灯2、电路连接板3、转动轴4、底板5、丁字尺槽6、橡皮槽7、铅笔槽8、导电线9和USB接口10，所述新型建筑设计绘图板上固定设有玻璃平板1、LED灯2、电路连接板3、转动轴4、底板5、丁字尺槽6、橡皮槽7、铅笔槽8、导电线9和USB接口10，所述新型建筑设计绘图板最前端固定设置有玻璃平板1，所述玻璃平板1后面设置有电路连接板3，所述电路连接板3上固定设有LED灯2，所述电路连接板3下端固定安装有转动轴4，所述电路连接板3后面固定设有底板5，所述玻璃平板1与底板5依靠转动轴4固定连接，所述电路连接板3上固定设有导电线9，所述底板5上固定设有丁字尺槽6、橡皮槽7和铅笔槽8，所述导电线9上固定设有USB接口10。

工作原理：工作时，将USB接口10接到电源插头上，电源上的电力将由导电线9传导建筑设计绘图板上，打开设置在电路连接板3上的LED灯2，将图纸放在玻璃平板1上，转动底板5上的转动轴4，从底板5内部的丁字尺槽6、橡皮槽7和铅笔槽8内拿出丁字尺、橡皮和铅笔，绘制图纸，当图纸绘制完成或者中途停止时，可关闭LED灯2，拔出导电线9和USB接口10。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
