折叠日历的制作方法

本实用新型属于日历领域，尤其涉及一种折叠日历。

背景技术：

随着经济的日益发展和人们生活水平的提高，人们对家居生活日用品的方便性、美观性以及个性化要求越来越高，尤其是天天需要接触的日用品——日历。日历通常不但有查询、标记日期的功能，而且还有装饰功能，设计巧妙的日历，可以增加日历的装饰效果和艺术性、趣味性。目前，市面上的日历大部分都是普通的挂历或者台历，这样无法满足人们对个性化的要求，且普通挂历或者台历偏于单调，缺乏美感。

技术实现要素：

针对现有技术中的缺陷，本实用新型提供一种折叠日历，该日历新奇美观，制作简单且可以折叠。

本实用新型提供的一种折叠日历，包括盒体和日历本体，所述盒体由顶盖部分、侧板部分和底板部分围合而成；所述顶盖部分和所述底板部分分别与所述侧板部分通过压折线一体连接；

所述日历本体包括折叠式日历架和日历纸，所述日历纸通过圆环可翻动的安装在折叠式日历架上，所述折叠式日历架的前端与顶盖部分粘合设置，折叠式日历架的后端与后侧板通过压折线一体连接。

这样，本折叠日历可以通过顶盖部分、侧板部分和底板部分围合而成，盒体和日历本体都是板的一部分，其中，圆环的设置用于将日历纸固定在在折叠式日历架上并可以在折叠式日历架上翻动。

在上述技术方案中，本实用新型还可以做如下改进。

进一步地，所述侧板部分包括依次连接在一起的前侧板、右侧板、后侧板和左侧板，所述底板部分包括外底板、右底板、内底板和左底板，所述顶盖部分包括右顶盖、前顶盖和左顶盖；所述前侧板的底侧与所述外底板相连；前侧板的顶侧与前顶盖相连；所述右侧板的顶侧与所述右顶盖相连，所述右侧板的底侧与所述右底板相连；所述后侧板的顶侧与所述折叠式日历架相连，所述后侧板的底侧与所述外底板相连；所述左侧板的顶侧与所述左顶盖相连，所述左侧板的底侧与所述左底板相连。

进一步地，所述左侧板的左侧设有用于与右侧板粘结的耳部。

进一步地，所述左顶盖与所述右顶盖对折成盒盖后，所述前顶盖覆盖于所述左顶盖与所述右顶盖上并与左顶盖和右顶盖粘结设置。

进一步地，所述折叠式日历架的后端与左顶板和右顶板分别粘合设置。

进一步地，所述盒体上设有卡通图案。

本实用新型的有益效果为：本实用新型设置有盒体和日历本体，盒体和日历本体一体成型，其中盒体由顶盖部分、侧板部分和底板部分围合而成，而日历本体包括折叠式日历架和日历纸，通过将盒体与日历本体上的对折线进行对折，既能得到本实用新型；本实用新型中的日历纸是设置在折叠式日历架上并通过圆环进行固定，本实用新型除了具有日历功能外，还可以将盒体作为一个储物盒使用，与传统的日历相比，本实用新型结构新颖、造型独特、制作简单和设计巧妙，可以灵活折叠，趣味性高。

附图说明

为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍。在所有附图中，类似的元件或部分一般由类似的附图标记标识。附图中，各元件或部分并不一定按照实际的比例绘制。

图1为本实用新型的展开示意图；

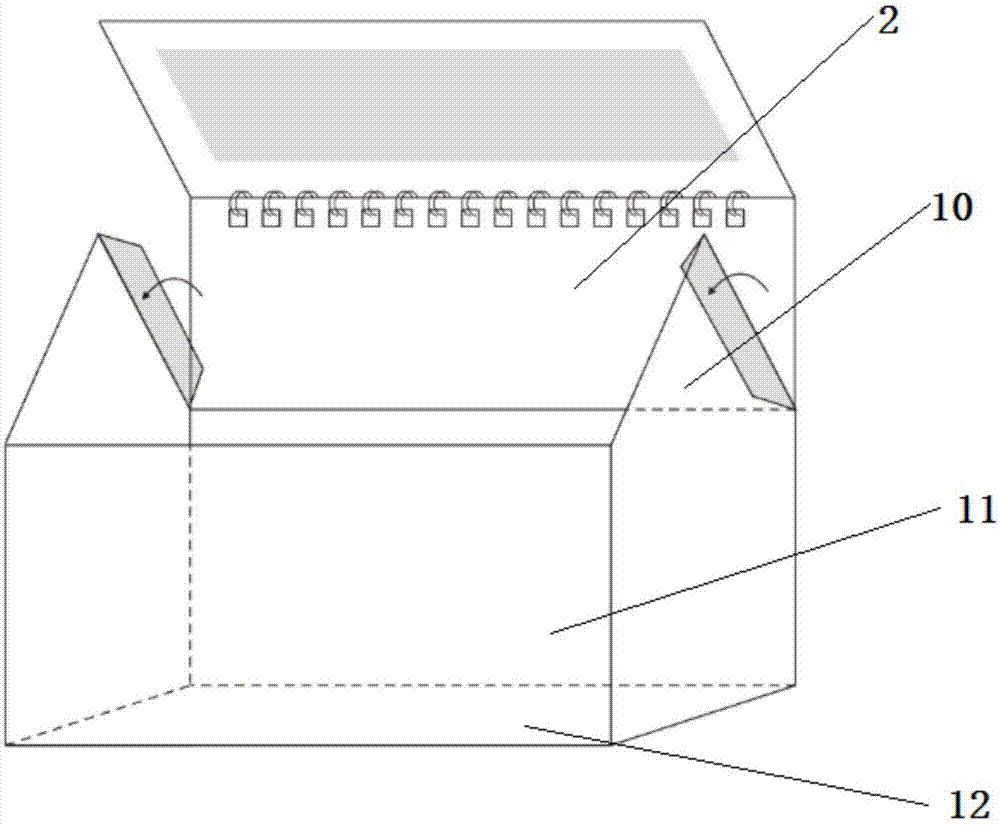

图2为本实用新型的盒体折叠示意图；

图3为本实用新型的盒体与日历本体的折叠示意图；

图4为本实用新型的结构示意图；

图5为本实用新型的底板部分折叠示意图。

附图中：1表示盒体；2表示日历本体；20表示折叠式日历架；21表示日历纸；22表示圆环；10表示顶盖部分；100表示右顶盖；101表示前顶盖；102表示左顶盖；11表示侧板部分；110表示前侧板；111表示右侧板；112表示后侧板；113表示左侧板；114表示耳部；12表示底板部分；120表示外底板；121表示右底板；122表示内底板；123表示左底板；3表示压折线。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

如图1，本实用新型提供的一种折叠日历，包括盒体1和日历本体2，所述盒体1由顶盖部分10、侧板部分11和底板部分12围合而成；所述顶盖部分10和所述底板部分12分别与所述侧板部分11通过压折线3一体连接；

所述日历本体2包括折叠式日历架20和日历纸21，所述日历纸21通过圆环22可翻动的安装在折叠式日历架20上，所述折叠式日历架20的前端与顶盖部分10粘合设置，折叠式日历架20的后端与后侧板112通过压折线3一体连接。

本折叠日历可以通过顶盖部分10、侧板部分11和底板部分12围合而成，盒体1和日历本体2都是板的一部分，其中，圆环22的设置用于将日历纸21固定在在折叠式日历架20上并可以在折叠式日历架20上翻动。

在上述技术方案中，本实用新型还可以做如下改进。

所述侧板部分11包括依次连接在一起的前侧板110、右侧板111、后侧板112和左侧板113，所述底板部分12包括外底板120、右底板121、内底板122和左底板123，所述顶盖部分10包括右顶盖100、前顶盖101和左顶盖102；所述前侧板110的底侧与所述外底板120相连；前侧板110的顶侧与前顶盖101相连；所述右侧板111的顶侧与所述右顶盖100相连，所述右侧板111的底侧与所述右底板121相连；所述后侧板112的顶侧与所述折叠式日历架20相连，所述后侧板112的底侧与所述外底板120相连；所述左侧板113的顶侧与所述左顶盖102相连，所述左侧板113的底侧与所述左底板123相连。

所述左侧板113的左侧设有用于与右侧板111粘结的耳部114。

所述左顶盖102与所述右顶盖100对折成盒盖后，所述前顶盖101覆盖于所述左顶盖102与所述右顶盖100上并与左顶盖102和右顶盖100粘结设置。

所述折叠式日历架20的后端与左顶板和右顶板分别粘合设置。

所述盒体1上设有卡通图案。

本实用新型的折叠方法如下：

如图2，首先将顶盖部分10、侧板部分11和底板部分12压折围合形成盒体1，再将左顶盖102、右顶盖100以及折叠式日历架20与前侧板110相接触的一面上胶。

如图3，将上胶后的左顶盖102和右顶盖100分别与前顶盖101以及折叠式日历架20与后侧板112相接触的一面粘结，再向下翻转折叠式日历架20。

如图4，将折叠式日历架20与前侧板110粘结设置。

如图5，再将底板部分12密封粘结，形成本实用新型。
