一种商务英语教学单词记忆辅助板的制作方法

本实用新型涉及一种单词记忆辅助板，特别涉及一种商务英语教学单词记忆辅助板，属于商务英语教具技术领域。

背景技术：

商务英语是以适应职场生活的语言要求为目的，内容涉及到商务活动的方方面面。商务英语在进行学习时，经常会遇到很多的单词，现有的单词教学板，大多是采用直接固定在墙壁上的，固定式的教学板无法对辅助展示板与学者之间的角度进行调节，使得学者在进行学习时较为不便，会使得学者的学习效果较差。

技术实现要素：

本实用新型提供一种商务英语教学单词记忆辅助板，有效的解决了现有技术中存在的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种商务英语教学单词记忆辅助板,包括支撑板，所述支撑板的底部固定连接有支撑杆，且所述支撑杆固定连接在支撑板底部的中央位置，所述支撑杆的另一端固定连接有配重底座，且所述支撑杆与配重底座顶部的中央位置固定连接，所述支撑板顶部的两端分别固定连接有第一支撑架和第二支撑架，所述第一支撑架和第二支撑架之间设有辅助展示板，所述辅助展示板靠近第一支撑架一端的侧壁上固定连接有第一转轴，所述第一转轴另一端的轴壁上固定连接有轴承，所述轴承镶嵌连接在第一支撑架靠近第一转轴一侧的侧壁上，且所述第一转轴通过轴承与第一支撑架转动连接，所述辅助展示板靠近第二支撑架一端的侧壁上固定连接有第二转轴，所述第二转轴靠近第二支撑架的一侧设有调节套筒，所述调节套筒靠近第二转轴的一端开设有转动槽，所述第二转轴穿过转动槽延伸至调节套筒的内部，所述第二转轴延伸至调节套筒内部的一端固定连接有限位转盘，所述调节套筒靠近第二支撑架的一端固定连接有固定盘，所述固定盘的侧壁上开设有方形槽，所述第二支撑架靠近固定盘一侧的侧壁上固定连接有方形杆，所述方形杆的另一端穿过方形槽延伸至调节套筒的内部，所述方形杆与方形槽相匹配设置，所述方形杆延伸至调节套筒内部一端的杆壁上套接有弹性弹簧，所述弹性弹簧与固定盘固定连接，所述弹性弹簧的另一端固定连接有限位板，所述限位板与方形杆固定连接，所述固定盘靠近第二支撑架的一侧的侧壁上固定连接若干个推杆，所述推杆的另一端穿过第二支撑架，且所述推杆与第二支撑架滑动连接。

作为本实用新型的一种优选技术方案，所述配重底座的底部涂设有橡胶涂层，且所述配重底座的重量大于支撑板的重量与辅助展示板的重量之和。

作为本实用新型的一种优选技术方案，所述调节套筒靠近第二转轴一端的内筒壁上对应限位转盘开设有限位槽，所述限位槽与限位转盘相匹配设置，且所述限位转盘与调节套筒另一端的内筒壁转动连接。

作为本实用新型的一种优选技术方案，所述推杆设有两个，且两个所述推杆对应方形杆相对称设置。

作为本实用新型的一种优选技术方案，所述推杆穿过第二支撑架的一端固定连接有推板，且所述推板远离推杆一侧的板壁上涂设有橡胶涂层。

本实用新型所达到的有益效果是：本实用新型一种商务英语教学单词记忆辅助板，结构简单，使用方便，通过设置在支撑板底部的配重底座和支撑杆，能够对支撑板进行支撑，通过设置的辅助展示板两端的支撑架，能够将辅助展示板支撑在支撑板上，并且通过第一转轴和第二转轴的设置，使得辅助展示板与支撑板之间的角度能够进行调节，学者进行学习时较为方便，使得教学效果增强。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

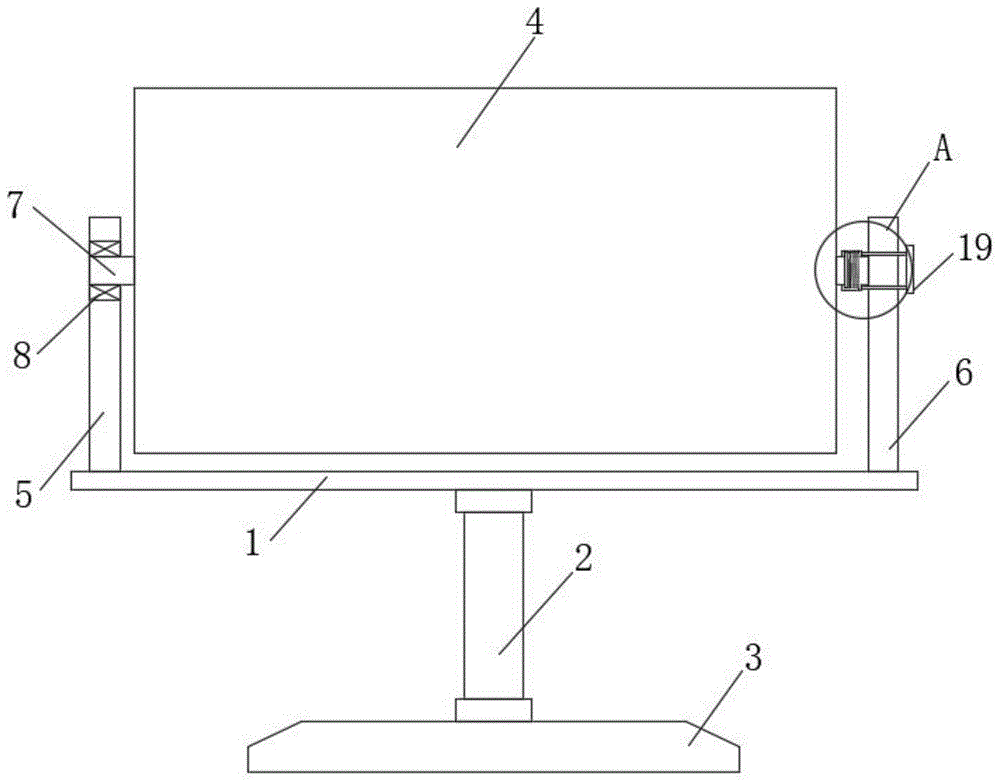

图1是本实用新型的结构示意图；

图2是图1中a部分的放大图；

图3是本实用新型中调节套筒的结构示意图；

图4是本实用新型中固定盘的结构示意图。

图中：1、支撑板；2、支撑杆；3、配重底座；4、辅助展示板；5、第一支撑架；6、第二支撑架；7、第一转轴；8、轴承；9、第二转轴；10、调节套筒；11、限位转盘；12、限位槽；13、固定盘；14、方形槽；15、方形杆；16、限位板；17、弹性弹簧；18、推杆；19、推板；20、转动槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例：如图1-4所示，本实用新型一种商务英语教学单词记忆辅助板,包括支撑板1，支撑板1的底部固定连接有支撑杆2，且支撑杆2固定连接在支撑板1底部的中央位置，支撑杆2的另一端固定连接有配重底座3，且支撑杆2与配重底座3顶部的中央位置固定连接，支撑板1顶部的两端分别固定连接有第一支撑架5和第二支撑架6，第一支撑架5和第二支撑架6之间设有辅助展示板4，辅助展示板4靠近第一支撑架5一端的侧壁上固定连接有第一转轴7，第一转轴7另一端的轴壁上固定连接有轴承8，轴承8镶嵌连接在第一支撑架5靠近第一转轴7一侧的侧壁上，且第一转轴7通过轴承8与第一支撑架5转动连接，辅助展示板4靠近第二支撑架6一端的侧壁上固定连接有第二转轴9，第二转轴9靠近第二支撑架6的一侧设有调节套筒10，调节套筒10靠近第二转轴9的一端开设有转动槽20，第二转轴9穿过转动槽20延伸至调节套筒10的内部，第二转轴9延伸至调节套筒10内部的一端固定连接有限位转盘11，调节套筒10靠近第二支撑架6的一端固定连接有固定盘13，固定盘13的侧壁上开设有方形槽14，第二支撑架6靠近固定盘13一侧的侧壁上固定连接有方形杆15，方形杆15的另一端穿过方形槽14延伸至调节套筒10的内部，方形杆15与方形槽14相匹配设置，方形杆15延伸至调节套筒10内部一端的杆壁上套接有弹性弹簧17，弹性弹簧17与固定盘13固定连接，弹性弹簧17的另一端固定连接有限位板16，限位板16与方形杆15固定连接，固定盘13靠近第二支撑架6的一侧的侧壁上固定连接若干个推杆18，推杆18的另一端穿过第二支撑架6，且推杆18与第二支撑架6滑动连接。

配重底座3的底部涂设有橡胶涂层，且配重底座3的重量大于支撑板1的重量与辅助展示板4的重量之和，橡胶涂层可以增大配重底座3与地面的摩擦力，使得装置放置时更加稳定，调节套筒10靠近第二转轴9一端的内筒壁上对应限位转盘11开设有限位槽12，限位槽12与限位转盘11相匹配设置，且限位转盘11与调节套筒10另一端的内筒壁转动连接，推杆18设有两个，且两个推杆18对应方形杆15相对称设置，推杆18穿过第二支撑架6的一端固定连接有推板19，且推板19远离推杆18一侧的板壁上涂设有橡胶涂层，使得推动推板19时更加舒适。

具体的，本实用新型使用时，通过设置在支撑板1底部的支撑杆2和配重底座3，能够对支撑板1进行支撑，配重底座3的质量大于支撑杆2上方的质量之和，使得装置在放置时可以更加平稳，当需要对辅助展示板4与支撑板1之间的夹角进行调整时，朝着第二支撑架6的方向，推动推板19，推板19带动推杆18朝着辅助展示板4的方向移动，推杆18带动固定盘13和调节套筒10沿着第二转轴9的轴壁朝着远离限位转盘11的方向移动，当限位转盘11脱离出调节套筒10内部的限位槽12时，可以通过转动辅助展示板4进行调整，调整完成后，松开推板19，固定盘13在弹性弹簧17的弹力作用下，朝着远离辅助展示板4的方向移动，固定盘13在移动时带动调节套筒10一起移动，当调节套筒10朝着远离辅助展示板4的方向移动时，限位转盘11再次卡接在限位槽12的内部，使得辅助展示板4与第二支撑架6连接，完成调整，便于学者对辅助展示板4上的内容进行查看。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
