具备光照迎合功能的艺术设计用辅助工作台的制作方法

本发明属于艺术设计器具技术领域，尤其涉及具备光照迎合功能的艺术设计用辅助工作台。

背景技术：

在艺术设计中，光照的明暗光线变化的控制来衬托建筑的美型是艺术家的高阶追求，为了更好的对光照变化进行观察，一般需要使用到辅助的发光设备来对日照光线进行模拟。

中国专利文献cn208740261u公开了一种艺术设计用辅助工作台，包括箱体，所述箱体内壁的一侧转动连接有丝杆，丝杆表面的两侧均螺纹连接有活动套，并且两个活动套的表面均转动连接有支撑杆，支撑杆的顶端贯穿箱体并延伸至箱体的外部，该艺术设计用辅助工作台，可以改变工作台的位置，使工作台处于与使用者身高相适配的高度，调整工作台的朝向以便获得不同的光线效果，但在实际使用时，仍不能很好的满足使用需要，如仅通过调节支撑端箱体的位置实现对关照的变化观察，而无法判断自光照源头判断不同时段下的光照视觉体现，同时并且可调节能力不足，模拟光照迎合真实度较低，影响到设计判断使用需要，并且夹持端适配能力较低，无法对不同构件进行光线判断，影响到使用需要。

技术实现要素：

本发明的目的在于：为了解决仅通过调节支撑端箱体的位置实现对关照的变化观察，而无法判断自光照源头判断不同时段下的光照视觉体现，同时并且可调节能力不足，模拟光照迎合真实度较低，影响到设计判断使用需要，并且夹持端适配能力较低的问题，而提出的具备光照迎合功能的艺术设计用辅助工作台。

为了实现上述目的，本发明采用了如下技术方案：

具备光照迎合功能的艺术设计用辅助工作台，包括工作座，所述工作座两侧均通过减震机构连接有侧板，所述侧板外滑动连接有调节机构，且两侧调节机构之间固定连接有光照机构，所述工作座内设有沙盘机构，所述沙盘机构顶部滑动连接有第二滑板，所述第二滑板顶部固定连接有若干装配块，且装配块顶部嵌设有建筑体。

作为上述技术方案的进一步描述：

所述调节机构包括套座，所述套座套接在侧板外部，所述套座内腔一侧嵌设有第二滑套，所述第二滑套内滑动连接有第二滑杆，所述第二滑杆一端固定连接有齿条，所述侧板一侧开设有凹槽，且凹槽内腔一侧固定连接有若干齿牙，且齿条一侧与齿牙一侧相贴合，所述第二滑杆一端固定连接有把手，所述第二滑杆外侧壁套设有第二弹簧，所述第二弹簧两端分别与把手和第二滑套一侧对应位置固定连接。

作为上述技术方案的进一步描述：

所述调节机构还包括两个伸缩杆，所述伸缩杆一端与套座内腔一侧开槽开口内固定连接，所述伸缩杆另一端与齿条一侧固定连接，所述伸缩杆外侧壁套设有第三弹簧，所述第三弹簧两端分别与齿条和套座内腔一侧对应位置固定连接。

作为上述技术方案的进一步描述：

所述光照机构包括支撑杆，所述支撑杆一侧与调节机构一侧固定连接，所述支撑杆顶部开设有若干螺纹槽，所述支撑杆外侧壁套设有两个滑座，所述滑座顶部嵌设有螺纹帽，且螺纹帽内螺纹连接有螺纹柱，且螺纹柱底端螺纹连接在螺纹槽内，所述滑座底端固定连接有支撑柱，所述支撑柱外侧壁套设有调节座，所述调节座两侧均固定连接有卡座，所述卡座一侧卡接有卡球，且卡球一侧固定连接有挡接板，所述支撑柱外侧壁环绕开设有若干卡孔，所述调节座一侧嵌设有卡套，且卡套内卡接有卡杆，所述卡杆卡接在卡孔内，所述支撑柱底端固定连接有散热座，所述散热座底部固定连接有光照灯体，且另一侧滑座底部固定连接有遮光板，且遮光板内滑动连接有移动板，且移动板底部固定连接有底块。

作为上述技术方案的进一步描述：

所述光照灯体为led灯珠，且散热座为铝制灯座。

作为上述技术方案的进一步描述：

所述沙盘机构包括若干河道模型，且相邻两个河道模型之间连通有连通管，所述河道模型底部固定连接有限位块，且限位块滑动连接在工作座底部开设的限位槽内，且限位槽内腔两侧均固定连接有若干凸块，且凸块卡接在限位块一侧开口内，且河道模型顶部与第二滑板相贴合。

作为上述技术方案的进一步描述：

所述第二滑板两侧均固定连接有第二滑块，且第二滑块滑动连接在工作座内腔两侧均开设的第二滑槽内。

作为上述技术方案的进一步描述：

所述减震机构包括减震座，所述减震座内腔滑动连连接有第一滑板，且第一滑板两侧均固定连接有第一滑块，且第一滑块滑动连接在减震座内腔开设的第一滑槽内，且减震座内腔填充有若干吸能块，且吸能块与顶部第一滑板底部固定连接，所述第一滑板顶部固定连接有限位座，所述限位座与侧板活动连接。

作为上述技术方案的进一步描述：

所述吸能块为弹力尼阻块。

作为上述技术方案的进一步描述：

所述限位座内腔一侧嵌设有第一滑套，且第一滑套内滑动连接有第一滑杆，且第一滑杆卡接在侧板一侧开设的卡孔内，所述第一滑杆一端固定连接有把手，所述第一滑杆外侧壁套设有第一弹簧，所述第一弹簧两端分别与把手和第一滑套一侧对应位置固定连接。

综上所述，由于采用了上述技术方案，本发明的有益效果是：

1、本发明中，当需要模拟光照环境时，能够通过打开光照灯体对底部河道模型以及装配块进行照射，并且通过拉动第二滑板与工作座分离后，能够在河道模型内添加水液模拟水流效果，能够通过顶部两侧的挡接板对光线自源头进行挡接，并且调节座能够在支撑柱外转动调节调节座以及挡接板与光照灯体的相对偏转角度，同时另一侧的遮光板同时能够配合展开对光照灯体进行遮挡模拟光线行进过程中被云雾遮挡的效果，同时通过光源发散提高对光影效果的判断，并配合水流进行水光折射，通过装配块快速装配建筑体模型进行光影观察，有效提高发散效果，显著满足艺术设计中光照迎合的观察需要。

2、本发明中，当需要模拟日照光线变化时，通过拉动第二滑杆在第二滑套内移动，第二滑杆移动能够带动一侧齿条与侧板一侧的齿牙分离，此时能够将套座拉动向下移动，第二弹簧能够利用自身弹力拉动第二滑杆和齿条复位与齿牙啮合，此时能够对套座进行限位，拧动顶部螺纹柱移出后拉动滑座带支撑杆顶部滑动，进而能够调节底部光照灯体和遮光板的角度位置，同时底部河道模型能够通过底部的限位块与两侧限位块的配合调节相对位置，继而能够通过可调节的河道模型调整设计需要，从而能够通过齿条和齿条的配合逐级调节光照相对高度，能够通过多轴角度调节适配，满足整体光线变化调节需要。

3、本发明中，侧板能够通过卡入一侧限位座进行限位，并且当侧板发生振动时，第一滑板移动能够挤压底部吸能块，吸能块能够通过自身弹力吸收第一滑板的振动，继而能够提高工作座对顶部侧板的减震支撑效果，同时通过拉动第一滑杆能够带动第一滑杆移出侧板一侧开设的卡孔，此时能够将侧板与限位座分离，继而能够有效提高对侧板的拆卸效果，方便对顶部光照灯体以及工作座内沙盘进行整体维护，满足整体维护使用需要。

附图说明

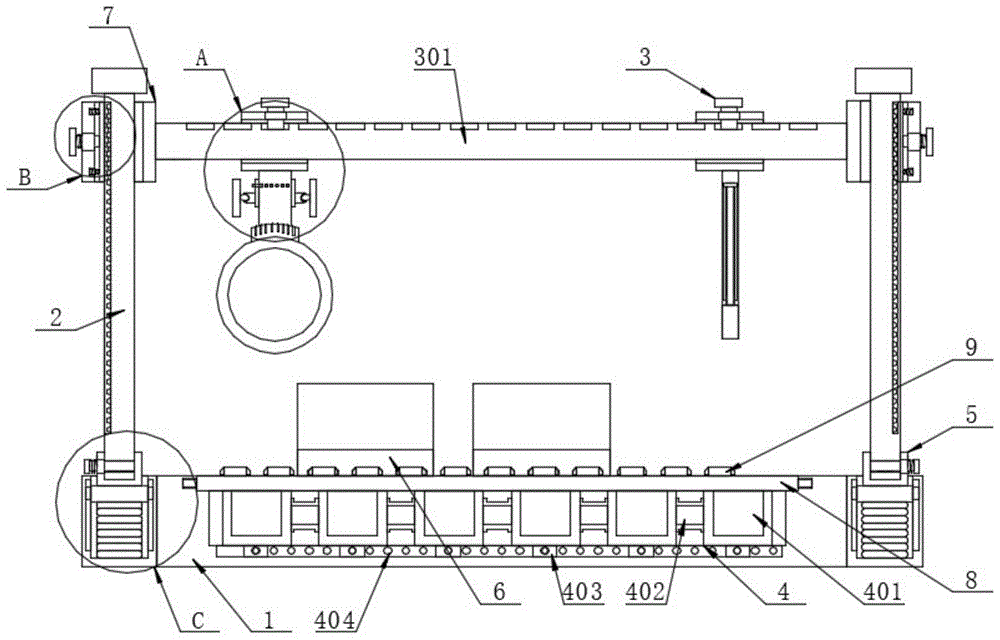

图1为本发明提出的具备光照迎合功能的艺术设计用辅助工作台的正视剖面结构示意图；

图2为本发明提出的具备光照迎合功能的艺术设计用辅助工作台的a部分放大的结构示意图；

图3为本发明提出的具备光照迎合功能的艺术设计用辅助工作台的b部分放大的结构示意图；

图4为本发明提出的具备光照迎合功能的艺术设计用辅助工作台的c部分放大的结构示意图；

图5为本发明提出的具备光照迎合功能的艺术设计用辅助工作台的河道模型立体结构示意图；

图6为本发明提出的具备光照迎合功能的艺术设计用辅助工作台的遮光板立体结构示意图；

图7为本发明提出的具备光照迎合功能的艺术设计用辅助工作台的齿条立体结构示意图。

图例说明：

1、工作座；2、侧板；3、光照机构；301、支撑杆；302、滑座；303、螺纹柱；304、螺纹槽；305、支撑柱；306、散热座；307、光照灯体；308、卡座；309、卡球；310、挡接板；311、调节座；312、卡孔；313、卡杆；314、遮光板；315、移动板；316、底块；4、沙盘机构；401、河道模型；402、连通管；403、限位块；404、凸块；5、减震机构；501、减震座；502、吸能块；503、滑块；504、第一滑板；505、第一滑杆；506、第一滑套；507、第一弹簧；508、限位座；6、建筑体；7、调节机构；701、套座；702、第二滑杆；703、第二弹簧；704、第二滑套；705、伸缩杆；706、第三弹簧；707、齿条；708、齿牙；8、第二滑板；9、装配块。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本发明保护的范围。

请参阅图1-7，本发明提供一种技术方案：具备光照迎合功能的艺术设计用辅助工作台，包括工作座1，所述工作座1两侧均通过减震机构5连接有侧板2，所述侧板2外滑动连接有调节机构7，且两侧调节机构7之间固定连接有光照机构3，所述工作座1内设有沙盘机构4，所述沙盘机构4顶部滑动连接有第二滑板8，所述第二滑板8顶部固定连接有若干装配块9，且装配块9顶部嵌设有建筑体6。

所述调节机构7包括套座701，所述套座701套接在侧板2外部，所述套座701内腔一侧嵌设有第二滑套704，所述第二滑套704内滑动连接有第二滑杆702，所述第二滑杆702一端固定连接有齿条707，所述侧板2一侧开设有凹槽，且凹槽内腔一侧固定连接有若干齿牙708，且齿条707一侧与齿牙708一侧相贴合，所述第二滑杆702一端固定连接有把手，所述第二滑杆702外侧壁套设有第二弹簧703，所述第二弹簧703两端分别与把手和第二滑套704一侧对应位置固定连接，所述调节机构7还包括两个伸缩杆705，所述伸缩杆705一端与套座701内腔一侧开槽开口内固定连接，所述伸缩杆705另一端与齿条707一侧固定连接，所述伸缩杆705外侧壁套设有第三弹簧706，所述第三弹簧706两端分别与齿条707和套座701内腔一侧对应位置固定连接。

所述光照机构3包括支撑杆301，所述支撑杆301一侧与调节机构7一侧固定连接，所述支撑杆301顶部开设有若干螺纹槽304，所述散热座306底部固定连接有光照灯体307，且另一侧滑座302底部固定连接有遮光板314，且遮光板314内滑动连接有移动板315，且移动板315底部固定连接有底块316，所述光照灯体307为led灯珠，且散热座306为铝制灯座，所述沙盘机构4包括若干河道模型401，且相邻两个河道模型401之间连通有连通管402，所述河道模型401底部固定连接有限位块403，且限位块403滑动连接在工作座1底部开设的限位槽内，且限位槽内腔两侧均固定连接有若干凸块404，且凸块404卡接在限位块403一侧开口内，且河道模型401顶部与第二滑板8相贴合，所述第二滑板8两侧均固定连接有第二滑块503，且第二滑块503滑动连接在工作座1内腔两侧均开设的第二滑槽内。

实施方式具体为：当需要模拟光照环境时，能够通过打开光照灯体307对底部河道模型401以及装配块9进行照射，并且通过拉动第二滑板8与工作座1分离后，能够在河道模型401内添加水液模拟水流效果，河道模型401能够通过一侧连通管402保证内部水液平衡以及流通性，在第二滑板8复位后，能够将若干对应的建筑体6模型插置入顶部装配块9内，锥形的装配块9能够在建筑体6模型插入后进行固定，当光照灯体307照射时，光照灯体307工作产生的热量能够通过顶部散热座306导入，并且通过贯穿开设的多个散热槽进行排除，避免长时间点亮带来的热量堆积，能够通过顶部两侧的挡接板310对光线自源头进行挡接，并且挡接板310能够通过后侧卡球309卡入卡座308内，方便快速对挡接板310进行拆卸更换，适配调节不同情况的下遮光需要，并且调节座311能够在支撑柱305外转动，并且通过一侧卡杆313插置如对于位置的卡孔312内，从而能够调节调节座311以及挡接板310与光照灯体307的相对偏转角度，同时另一侧的遮光板314同时能够配合展开对光照灯体307进行遮挡，同时能够通过移动板315的拉动调节相对展开距离，且遮光板314和移动板315为若透光板，进而能够进一步模拟光线行进过程中被云雾遮挡的效果，同时通过光源发散提高对光影效果的判断，并配合水流进行水光折射，通过装配块9快速装配建筑体6模型进行光影观察，有效提高发散效果，显著满足艺术设计中光照迎合的观察需要。

所述支撑杆301外侧壁套设有两个滑座302，所述滑座302顶部嵌设有螺纹帽，且螺纹帽内螺纹连接有螺纹柱303，且螺纹柱303底端螺纹连接在螺纹槽304内，所述滑座302底端固定连接有支撑柱305，所述支撑柱305外侧壁套设有调节座311，所述调节座311两侧均固定连接有卡座308，所述卡座308一侧卡接有卡球309，且卡球309一侧固定连接有挡接板310，所述支撑柱305外侧壁环绕开设有若干卡孔312，所述调节座311一侧嵌设有卡套，且卡套内卡接有卡杆313，所述卡杆313卡接在卡孔312内，所述支撑柱305底端固定连接有散热座306。

实施方式具体为：当需要模拟日照光线变化时，通过拉动第二滑杆702在第二滑套704内移动，第二滑杆702移动能够带动一侧齿条707与侧板2一侧的齿牙708分离，此时能够将套座701拉动向下移动，套座701一侧能够向下带动支撑杆301向下移动，支撑杆301移动能够带动一侧光照灯体307向下移动至合适位置，松开把手后，第二弹簧703能够利用自身弹力拉动第二滑杆702和齿条707复位与齿牙708啮合，此时能够对套座701进行限位，并且通过拧动顶部螺纹柱303自螺纹槽304内移出后，能够拉动滑座302带支撑杆301顶部滑动，进而能够调节底部光照灯体307和遮光板314的角度位置，同时底部河道模型401能够通过底部的限位块403与两侧限位块403的配合调节相对位置，且连通管402为软管，能够避免拉动时发生破损，继而能够通过可调节的河道模型401调整设计需要，从而能够通过齿条707和齿条707的配合逐级调节光照相对高度，能够通过多轴角度调节适配，满足整体光线变化调节需要。

所述减震机构5包括减震座501，所述减震座501内腔滑动连连接有第一滑板504，且第一滑板504两侧均固定连接有第一滑块503，且第一滑块503滑动连接在减震座501内腔开设的第一滑槽内，且减震座501内腔填充有若干吸能块502，且吸能块502与顶部第一滑板504底部固定连接，所述第一滑板504顶部固定连接有限位座508，所述限位座508与侧板2活动连接，所述吸能块502为弹力尼阻块，所述限位座508内腔一侧嵌设有第一滑套506，且第一滑套506内滑动连接有第一滑杆505，且第一滑杆505卡接在侧板2一侧开设的卡孔312内，所述第一滑杆505一端固定连接有把手，所述第一滑杆505外侧壁套设有第一弹簧507，所述第一弹簧507两端分别与把手和第一滑套506一侧对应位置固定连接。

实施方式具体为：侧板2能够通过卡入一侧限位座508进行限位，并且当侧板2发生振动时，能够通过限位座508挤压底部第一滑板504通过两侧第一滑块503在第一滑槽和减震座501内转动，第一滑板504移动能够挤压底部吸能块502，吸能块502能够通过自身弹力吸收第一滑板504的振动，继而能够提高工作座1对顶部侧板2的减震支撑效果，同时通过拉动第一滑杆505能够带动第一滑杆505移出侧板2一侧开设的卡孔312，此时能够将侧板2与限位座508分离，继而能够有效提高对侧板2的拆卸效果，方便对顶部光照灯体307以及工作座1内沙盘进行整体维护，满足整体维护使用需要。

工作原理：使用时，当需要模拟光照环境时，通过打开光照灯体307对底部河道模型401以及装配块9进行照射，并且通过拉动第二滑板8与工作座1分离后，在河道模型401内添加水液模拟水流效果，第二滑板8复位后，将若干对应的建筑体6模型插置入顶部装配块9内，当光照灯体307照射时，光照灯体307工作产生的热量通过顶部散热座306导入排除，通过顶部两侧的挡接板310对光线自源头进行挡接，并且挡接板310通过后侧卡球309卡入卡座308内，并且调节座311在支撑柱305外转动，并且通过一侧卡杆313插置如对于位置的卡孔312内，调节调节座311以及挡接板310与光照灯体307的相对偏转角度，同时另一侧的遮光板314同时配合展开对光照灯体307进行遮挡，同时通过移动板315的拉动调节相对展开距离。

当需要模拟日照光线变化时，通过拉动第二滑杆702在第二滑套704内移动，第二滑杆702移动带动一侧齿条707与侧板2一侧的齿牙708分离，此时将套座701拉动向下移动，套座701一侧向下带动支撑杆301向下移动，支撑杆301移动带动一侧光照灯体307向下移动至合适位置，松开把手后，第二弹簧703利用自身弹力拉动第二滑杆702和齿条707复位与齿牙708啮合，此时对套座701进行限位，并且通过拧动顶部螺纹柱303自螺纹槽304内移出后，拉动滑座302带支撑杆301顶部滑动，调节底部光照灯体307和遮光板314的角度位置，同时底部河道模型401通过底部的限位块403与两侧限位块403的配合调节相对位置。

侧板2通过卡入一侧限位座508进行限位，并且当侧板2发生振动时，通过限位座508挤压底部第一滑板504通过两侧第一滑块503在第一滑槽和减震座501内转动，第一滑板504移动挤压底部吸能块502，吸能块502通过自身弹力吸收第一滑板504的振动，提高工作座1对顶部侧板2的减震支撑效果，同时通过拉动第一滑杆505带动第一滑杆505移出侧板2一侧开设的卡孔312，此时将侧板2与限位座508分离。
