一种三防灯的制作方法

本实用新型涉及一种三防灯。

背景技术：

现有的三防灯，一般包括灯底与灯罩连接而成的灯体，灯体内设置有发光体，发光体一般为荧光灯，发光体与灯底之间还需要设置反光板，以起到反射光线的作用。随着发光源的日益发展，LED成为最被看好的新兴产品，与白炽灯及荧光灯相比，LED具有体积小，可以多颗多种组合，发热量低，基本上没有热辐射，耗电量小，可以低电压、低电流起动，使用寿命长，工作时间可以达到1万小时以上，反应速度快，可在高频操作，并且环保，耐震、耐冲击不易破。但是，传统的三防灯多用于腐蚀性比较强、尘土比较多、有雨淋的工业照明需求场所，例如：电厂、钢铁、石化、船舶、场馆等，工作环境大都较为恶劣，目前已有的LED三防灯的防水性能大都不够理想。另外，传统的三防灯两侧端盖采用粘胶粘结，呈全封闭结构，在LED灯珠使用寿命完结之后，传统的三防灯就需要整体进行更换，资源浪费比较严重。

技术实现要素：

有鉴于此，本实用新型的目的是提供一种防水性能好、并可以进行LED灯珠更换，减少资源浪费的一种三防灯。

为解决上述技术问题，本实用新型的技术方案是：

一种三防灯，包括灯罩，该灯罩两端设有端盖，该端盖与所述灯罩连接围成灯体内腔，所述灯体内腔内滑动连接有灯带支架，所述灯带支架上固定设有LED驱动器和LED灯条，其中所述端盖由内向外依次包括内端盖和外端盖，所述内端盖与所述灯罩密封焊接，所述内端盖上设有与所述灯带支架相对应的通孔，所述内端盖的外侧可拆卸式覆盖连接有外端盖。

优选地，上述的一种三防灯，其中所述内端盖与所述灯罩红外焊接。

优选地，上述的一种三防灯，其中所述内端盖包括与所述灯罩横截面相对应的盖体，以及与所述盖体连接一体的包覆式侧缘，所述包覆式侧缘与所述灯罩横截面形状、大小相应，并与所述灯罩的外侧边缘包覆连接。

优选地，上述的一种三防灯，其中所述内端盖与所述灯罩之间还设有第一垫圈。

优选地，上述的一种三防灯，其中所述外端盖与所述内端盖之间设有第二垫圈，所述外端盖和所述内端盖，以及所述第二垫圈上分别设有多个相互对应的螺孔，并由自攻螺丝定位连接。

优选地，上述的一种三防灯，其中所述灯体内腔两侧设有相对应的滑槽，所述灯带支架的两侧边缘分别对应与所述滑槽滑动连接。

优选地，上述的一种三防灯，其中所述灯罩的底部设有两条相互平行的凹线槽。

优选地，上述的一种三防灯，其中所述LED驱动器为非隔离式驱动器，其外端设有控制器保护套。

较现有技术，本实用新型技术效果主要体现在：本实用新型的内端盖与灯罩采用密封焊接结构，优选采用红外短波焊接，焊接紧密，防水性能好，并采用包覆式连接结构，进一步增强防水性能，同时在内端盖上设置通孔，外端盖并采用可拆卸结构，当LED灯珠使用寿命完结之后，将外端盖拆卸后，可通过内端盖上设置的通孔将灯带支架滑动取出，进行更换。

另外，在灯罩的底部设置两条相互平行的凹线槽，在三防灯安装设置时，连接钣金内置隐藏在凹线槽内，安装简洁美观。

附图说明

图1：本实用新型结构爆炸图；

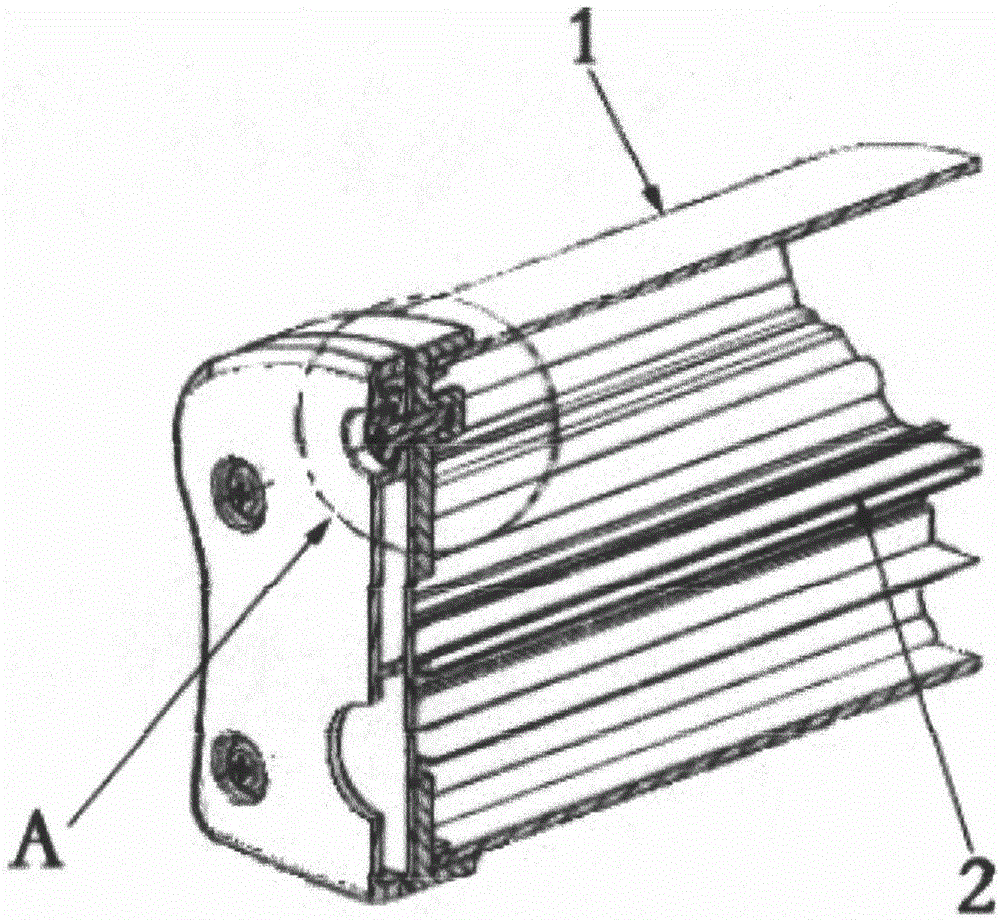

图2：本实用新型结构剖视图；

图3：本实用新型图2中A区结构放大示意图。

具体实施方式

以下结合附图，对本实用新型的具体实施方式作进一步详述，以使本实用新型技术方案更易于理解和掌握。

如图1、图2和图3所示，一种三防灯，包括灯罩1，该灯罩1两端设有端盖，该端盖与所述灯罩连接围成灯体内腔，所述灯体内腔内滑动连接有灯带支架2，所述灯带支架2上固定设有LED驱动器和LED灯条，其中所述端盖由内向外依次包括内端盖4和外端盖6，所述内端盖4与所述灯罩1密封焊接，所述内端盖4上设有与所述灯带支架2相对应的通孔9，所述内端盖4的外侧可拆卸式覆盖连接有外端盖6。

其中所述内端盖4与所述灯罩1红外焊接，具体地，其中所述内端盖4包括与所述灯罩1横截面相对应的盖体4.0，以及与所述盖体4.0连接一体的包覆式侧缘4.1，所述包覆式侧缘4.1与所述灯罩1横截面形状、大小相应，并与所述灯罩1的外侧边缘包覆连接。

另外，其中所述内端盖4与所述灯罩1之间还设有第一垫圈3。

其中所述外端盖6与所述内端盖4之间设有第二垫圈5，所述外端盖6和所述内端盖4，以及所述第二垫圈5上分别设有多个相互对应的螺孔，并由自攻螺丝7定位连接。

其中所述灯体内腔两侧设有相对应的滑槽，所述灯带支架2的两侧边缘分别对应与所述滑槽滑动连接。

其中所述灯罩1的底部设有两条相互平行的凹线槽10。

其中所述LED驱动器为非隔离式驱动器，其外端设有控制器保护套8。

本实用新型的内端盖与灯罩采用密封焊接结构，优选采用红外短波焊接，焊接紧密，防水性能好，并采用包覆式连接结构，进一步增强防水性能，同时在内端盖上设置通孔，外端盖并采用可拆卸结构，当LED灯珠使用寿命完结之后，将外端盖拆卸后，可通过内端盖上设置的通孔将灯带支架滑动取出，进行更换。

另外，在灯罩的底部设置两条相互平行的凹线槽，在三防灯安装设置时， 连接钣金内置隐藏在凹线槽内，安装简洁美观。

当然，以上仅是本实用新型的具体应用范例，对本实用新型的保护范围不构成任何限制。凡采用等同变换或者等效替换而形成的技术方案，均落在本实用新型权利保护范围之内。
