一种超能灯盘的制作方法

本实用新型涉及灯盘技术领域，尤其涉及一种超能灯盘。

背景技术：

现有灯盘上与光源直接相对的位置常为平面，因此对光的利用率比较差，光效低。

技术实现要素：

本实用新型提供了一种超能灯盘，结构简单，使用方便，设有扇形设置的盘体，且盘体表面涂覆有高反射涂料，可以将光源直接射向其的光线进行反射，从而提高了光源的利用率，改善了光源的光效，同时灯架的安装孔位于灯架两侧，与盘体之间空隙较大，方便安装。

为解决上述技术问题，本申请实施例提供了一种超能灯盘，包括盘体、支撑板、灯座和灯架，所述的盘体截面为扇形，盘体的两侧各设由一块支撑板，所述的两块支撑板内侧中间位置设有对称设置的灯座，所述的灯座之间安装有灯管，所述的盘体外圆弧朝向灯管，盘体的上部设有灯架。

作为本方案的优选实施例，所述的盘体根据灯管的长度设有多种型号，不同灯管对应不同角度、长度和宽度的扇形盘体。

作为本方案的优选实施例，所述的灯架两侧设有进行安装连接用的安装孔，所述的安装孔靠近灯架的边缘位置。

作为本方案的优选实施例，所述的灯架中间通过连接块与盘体上表面固定连接，所述的连接块中部设有走线用的走线孔。

作为本方案的优选实施例，所述的连接块周围设有环形分布的加强板，所述的加强板连接于灯架和盘体之间。

作为本方案的优选实施例，所述的盘体自外向内依次包括保护层、基板层和涂覆层，所述的涂覆层为高反射涂料。

本申请实施例中提供的一个或多个技术方案，至少具有如下技术效果或优点：

结构简单，使用方便，设有扇形设置的盘体，且盘体表面涂覆有高反射涂料，可以将光源直接射向其的光线进行反射，从而提高了光源的利用率，改善了光源的光效，同时灯架的安装孔位于灯架两侧，与盘体之间空隙较大，方便安装。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍， 显而易见地， 下面描述中的附图仅是本实用新型的一些实施例， 对于本领域普通技术人员来讲， 在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1是本申请实施例的结构示意图；

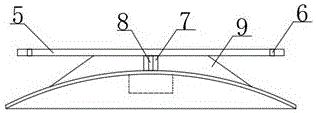

图2是本申请实施例的侧面示意图；

图3是本申请实施例的盘体的截面示意图；

图1-图3中，1、盘体，2、支撑板，3、灯座，4、灯管，5、灯架，6、安装孔，7、连接块，8、走线孔，9、加强板，10、保护层，11、基板层，12、涂覆层。

具体实施方式

本实用新型提供了一种超能灯盘，结构简单，使用方便，设有扇形设置的盘体，且盘体表面涂覆有高反射涂料，可以将光源直接射向其的光线进行反射，从而提高了光源的利用率，改善了光源的光效，同时灯架的安装孔位于灯架两侧，与盘体之间空隙较大，方便安装。

为了更好的理解上述技术方案，下面将结合说明书附图以及具体的实施方式对上述技术方案进行详细的说明。

如图1-图3所示，本实施例所述的一种超能灯盘，包括盘体1、支撑板2、灯座3和灯架5，所述的盘体1截面为扇形，盘体1的两侧各设由一块支撑板2，所述的两块支撑板2内侧中间位置设有对称设置的灯座3，所述的灯座3之间安装有灯管4，所述的盘体1扇形方向朝向灯管4方向，盘体1的上部设有灯架5。

其中，在实际应用中，所述的盘体1根据灯管4的长度设有多种型号，不同灯管4对应不同角度、长度和宽度的扇形盘体1。

其中，在实际应用中，所述的灯架5两侧设有进行安装连接用的安装孔6，所述的安装孔6的位置靠近灯架5的边缘位置。

其中，在实际应用中，所述的灯架5中间通过连接块7与盘体1上表面固定连接，所述的连接块7中部设有走线用的走线孔8。

其中，在实际应用中，所述的连接块7周围设有环形分布的加强板9，所述的加强板9连接于灯架5和盘体1之间。

其中，在实际应用中，所述的盘体1自外向内依次包括保护层10、基板层11和涂覆层12，所述的涂覆层12为高反射涂料。

以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制，虽然本实用新型已以较佳实施例揭露如上，然而并非用以限定本实用新型，任何熟悉本专业的技术人员，在不脱离本实用新型技术方案范围内，当可利用上述揭示的技术内容作出些许更动或修饰为等同变化的等效实施例，但凡是未脱离本实用新型技术方案的内容，依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均仍属于本实用新型技术方案的范围内。
