亚克力板安装固定装置的制作方法

本实用新型涉及舞台灯具设备与设施，具体涉及一种亚克力板安装固定装置。

背景技术：
：

目前舞台灯行业的亚克力固定装置基本是用螺丝固定，这样安装比较麻烦，费时费力或者用钣金结构固定，这样会增加设计成本以及使用安装不方便，为了解决上述技术问题，特提出一种新的技术方案。

技术实现要素：
：

本实用新型的目的是为了克服上述现有技术存在的不足之处，而提供一种亚克力板安装固定装置，它使用方便、操作简单、易于大规模推广应用。

本实用新型采用的技术方案为：一种亚克力板安装固定装置，包括架体，架体与亚克力板通过滑道连接，架体两端均设有压铸侧盖，压铸侧盖上开有插口，插口内部设有开关按钮，开关按钮一端设有手柄，开关按钮另一端与固定环连接，开关按钮上套有弹簧，弹簧一端与手柄连接，弹簧另一端与压铸侧盖外壁连接，所述的固定环与弹片相接触，弹片位于压铸侧盖内部，弹片与导柱相接触且导柱位于压铸侧盖内部。

所述的亚克力板的形状为长方体，弹簧的形状为锥形，弹片与亚克力板相接触。

所述的压铸侧盖与架体通过螺钉连接。

本实用新型的有益效果是：通过按压开关按钮趋使弹片移动，弹片对亚克力板阻挡，使亚克力板难以移动，有效的阻挡亚克力板在灯体导槽中固定，从而大大的方便亚克力的安装与拆卸。

附图说明：

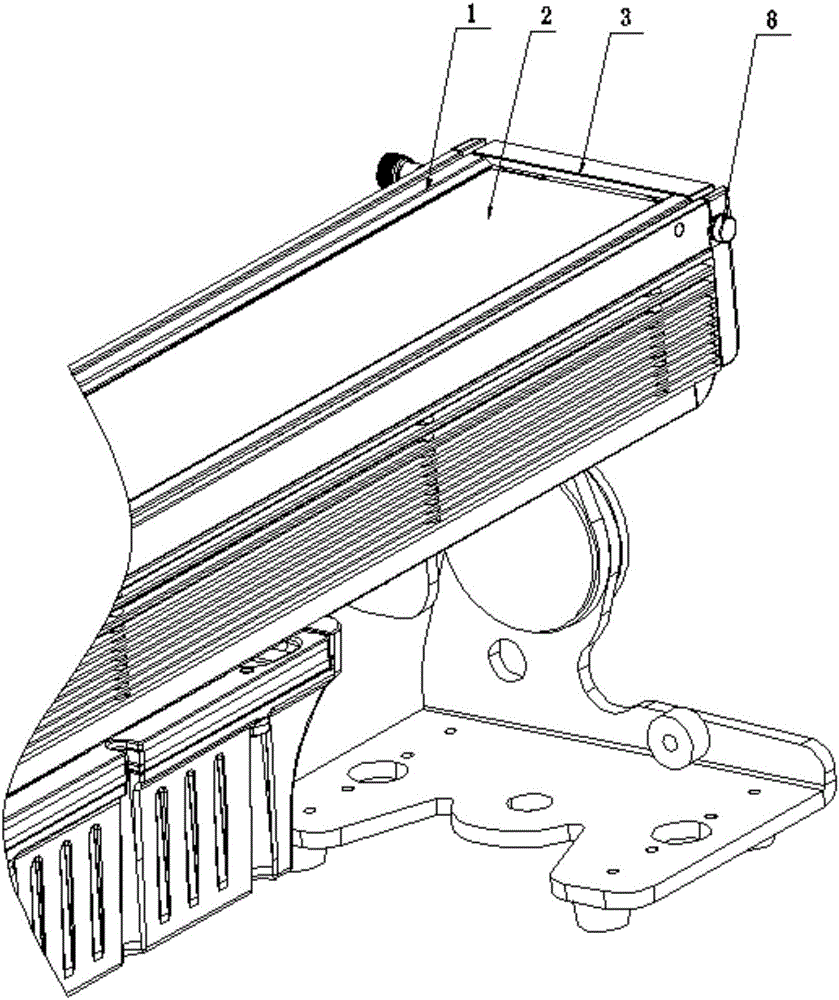

图1是本实用新型结构示意图。

图2是本实用新型安装示意图。

具体实施方式：

参照各图，一种亚克力板安装固定装置，包括架体1，架体1与亚克力板2通过滑道连接，架体1两端均设有压铸侧盖3，压铸侧盖3上开有插口4，插口4内部设有开关按钮8，开关按钮8一端设有手柄，开关按钮8另一端与固定环5连接，开关按钮8上套有弹簧7，弹簧7一端与手柄连接，弹簧7另一端与压铸侧盖3外壁连接，所述的固定环5与弹片6相接触，弹片6位于压铸侧盖3内部，弹片6与导柱9相接触且导柱9位于压铸侧盖3内部。

所述的亚克力板2的形状为长方体，弹簧7的形状为锥形，弹片6与亚克力板2相接触。

所述的压铸侧盖3与架体1通过螺钉连接。

具体实施过程如下：按下开关按钮8，并将架体1两侧的压铸侧盖3通过螺丝进行盖好，开关按钮8带动弹片6，使弹片6压下，将亚克力板2通过滑道插入到架体1内部，松开开关按钮8，开关按钮8由于弹簧7的作用开关按钮8恢复到初始位置，开关按钮8对弹片6的作用力消失，弹片6恢复到初始状态，并对亚克力板2进行阻挡，使亚克力板2不能进行移动，当需要取下亚克力板2时，同样按下开关按钮8，开关按钮8带动弹片6，使弹片6压下，这时取下亚克力板2，取出后松开开关按钮8，开关按钮8及弹片6都会恢复到初始位置。

优点：通过按压开关按钮8趋使弹片上翘下压，弹片6对亚克力板2阻挡，使亚克力板2难以移动，有效的阻挡亚克力板2在灯体导槽中固定，从而大大的方便亚克力板2的安装与拆卸。
