二次聚光LED无影灯的制作方法

本实用新型属于机械技术领域，涉及一种二次聚光LED无影灯。

背景技术：

无影灯用来照明手术部位，以最佳地观察处于切口和体腔中不同深度的小的、对比度低的物体。

由于施手术者的头、手和器械均可能对手术部位造成干扰阴影，因而手术无影灯就应设计得能尽量消除阴影，并能将色彩失真降到最低程度。此外，无影灯还须能长时间地持续工作，而不散发出过量的热，因为过热会使手术者不适，也会使处在外科手术区域中的组织干燥。

现有的无影灯其灯体连接繁琐，需要将每个灯体都稳定的连接在无影灯壳体上。可以看出，这种无影灯虽然结构紧凑，但是其结构过于复杂。

技术实现要素：

本实用新型的目的是针对现有技术存在的上述问题，提供一种结构紧凑的二次聚光LED无影灯。

本实用新型的目的可通过下列技术方案来实现：

一种二次聚光LED无影灯，其特征在于，包括壳体、基板、一次聚光灯和二次聚光透镜，上述壳体内部为空腔且其下部开口，上述的基板固连在壳体内，上述的一次聚光灯的数量为若干个且连接在上述的基板上，上述的二次聚光透镜固连在壳体端口处。

由于一次聚光灯都是连接在基板上的，基板又是连接在壳体内的。这样的结构使得整个无影灯装卸方便，提高了其结构紧凑性。

在上述的二次聚光LED无影灯中，所述的二次聚光透镜为球面镜。根据实际情况，球面镜可以是单面的，也可以是双面的。

在上述的二次聚光LED无影灯中，所述的二次聚光透镜为菲涅耳二次聚光透镜。

在上述的二次聚光LED无影灯中，上述基板上具有导线且导线将所有的一次聚光灯串联在一起。

通过串联的方式使所有的一次聚光灯都电连接在一起。

在上述的二次聚光LED无影灯中，上述的壳体、基板、一次聚光灯和二次聚光透镜形成一聚光单元，所述聚光单元的数量为2—10个，还包括一支架，上述所有聚光单元均连接在支架上，所述支架上具有能使所有聚光单元同步内缩或向外伸展的调节结构。

通过调节结构改变聚光单元的位置，从而提高本无影灯的适用性。

在上述的二次聚光LED无影灯中，所述的调节结构包括调节杆、调节筒、连杆和支架，上述调节杆竖直设置且调节杆轴向固连在支架上，上述的调节筒水平设置且轴向固连在支架上，上述连杆的一端与壳体相固连，连杆的另一端位于调节筒内且两者螺纹连接，上述调节杆下端与调节筒端部相联。

调节杆转动过程中带动调节筒转动，由于调节筒与连杆使螺纹连接的，同时调节筒又是轴向固连在支架上的。因此，连杆会随着调节筒的转动而平移，连杆带动对应的聚光单元一同平移。

在上述的二次聚光LED无影灯中，所述调节杆下端固连有锥齿轮一，调节筒端部固连有锥齿轮二且锥齿轮一锥齿轮二相啮合。

锥齿轮一与锥齿轮二相啮合能稳定的使其传动动力。

在上述的二次聚光LED无影灯中，所述连杆与壳体通过焊接相固连。

在上述的二次聚光LED无影灯中，所述的支架上具有导轨，上述连杆位于导轨处。

在导轨的作用下聚光单元能稳定的沿支架平移。

在上述的二次聚光LED无影灯中，所述一次聚光灯包括反光罩和位于反光罩内的LED灯。

反光罩能将LED灯的灯光聚集。当然，根据实际情况，采用非球面镜替换反光罩也是可行的。

在上述的二次聚光LED无影灯中，所述聚光单元的数量为四个。

四个聚光单元其照射效果最佳。

与现有技术相比，本二次聚光LED无影灯由于将一次聚光灯安装在基板上，因此，它简化了无影灯的结构，整个无影灯便于装卸。

同时，聚光单元的数量为多个，能方便调节，具有很高的实用价值。

附图说明

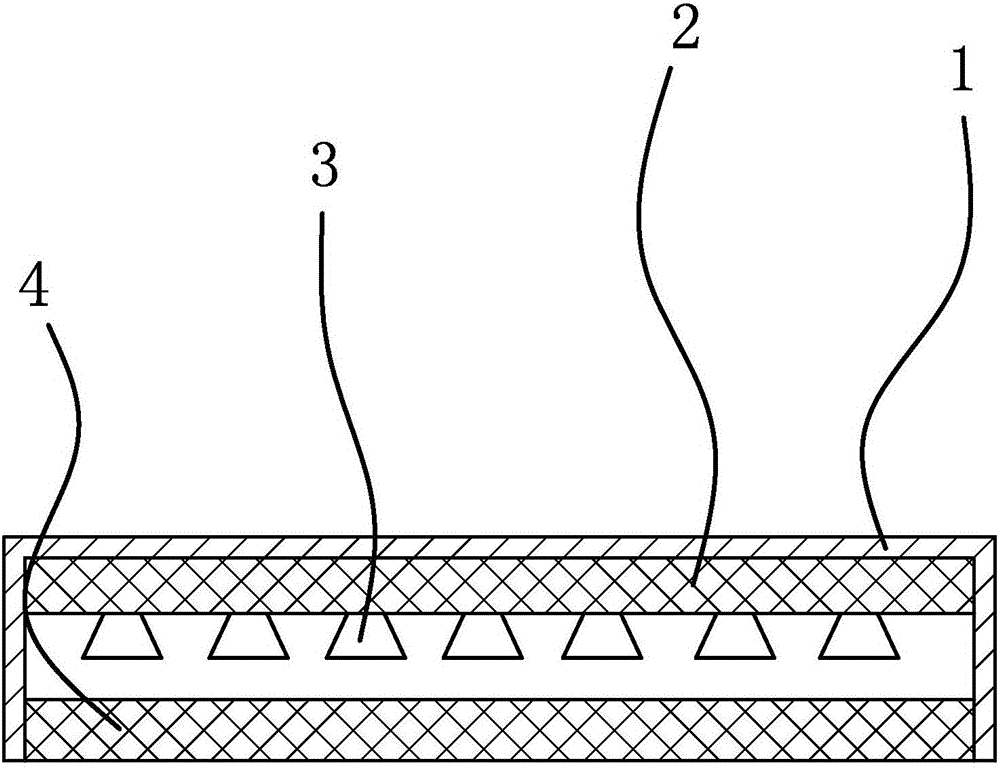

图1是本二次聚光LED无影灯的剖视结构示意图。

图2是本二次聚光LED无影灯中调节结构的示意图。

图3是本二次聚光LED无影灯的俯视结构示意图。

图中，1、壳体；2、基板；3、一次聚光灯；4、二次聚光透镜；5、调节杆；6、调节筒；7、连杆；8、支架。

具体实施方式

如图1和图2和图3所示，本二次聚光LED无影灯包括壳体1、基板2、一次聚光灯3和二次聚光透镜4，上述壳体1内部为空腔且其下部开口，上述的基板2固连在壳体1内，上述的一次聚光灯3的数量为若干个且连接在上述的基板2上，上述的二次聚光透镜4固连在壳体1端口处。

所述一次聚光灯3包括反光罩和位于反光罩内的LED灯。

所述的二次聚光透镜4为球面镜。根据实际情况，所述的二次聚光透镜4为菲涅耳二次聚光透镜也是可行的。

上述基板2上具有导线且导线将所有的一次聚光灯3串联在一起。

上述的壳体1、基板2、一次聚光灯3和二次聚光透镜4形成一聚光单元，所述聚光单元的数量为四个，还包括一支架8，上述所有聚光单元均连接在支架8上，所述支架8上具有能使所有聚光单元同步内缩或向外伸展的调节结构。

所述的调节结构包括调节杆5、调节筒6、连杆7和支架8，上述调节杆5竖直设置且调节杆5轴向固连在支架8上，上述的调节筒6水平设置且轴向固连在支架8上，上述连杆7的一端与壳体1相固连，连杆7的另一端位于调节筒6内且两者螺纹连接，上述调节杆5下端与调节筒6端部相联。

所述调节杆5下端固连有锥齿轮一，调节筒6端部固连有锥齿轮二且锥齿轮一锥齿轮二相啮合。

所述连杆7与壳体1通过焊接相固连。

所述的支架8上具有导轨，上述连杆7位于导轨处。

由于一次聚光灯都是连接在基板上的，基板又是连接在壳体内的。这样的结构使得整个无影灯装卸方便，提高了其结构紧凑性。
