一种便于安装紧固的LED照明灯的制作方法

本发明涉及led照明灯技术领域，尤其涉及一种便于安装紧固的led照明灯。

背景技术：

led(发光二极管)照明灯是利用第四代绿色光源led做成的一种照明灯具。led被称为第四代照明光源或绿色光源，具有节能、环保、寿命长、体积小等特点，可以广泛应用于各种指示、显示、装饰、背光源、普通照明和城市夜景等领域,2000年开始，世界上一些经济发达国家围绕led的研制展开了激烈的技术竞赛。美国从2000年起投资5亿美元实施“国家半导体照明计划”，欧盟也在2000年7月宣布启动类似的“彩虹计划”。我国科技部在“863”计划的支持下，2003年6月份首次提出发展半导体照明计划。

便于安装紧固的led照明灯是一种室外用的led照明灯，传统的led照明灯结构较为简单，安装麻烦，且安装结构简单，容易导致固定不够稳固，且缺少保护措施，老化速度快，使用寿命较短。

技术实现要素：

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种便于安装紧固的led照明灯。

为了实现上述目的，本发明采用了如下技术方案：一种便于安装紧固的led照明灯，包括照明灯本体和安装套管，所述照明灯本体外侧壳体通过侧向连接钢架与安装套管焊接，所述安装套管的顶部焊接有垂直钢管，所述照明灯本体顶部壳体通过顶部连接钢架与垂直钢管的顶端焊接，所述安装套管的底部嵌入焊接有灯杆，所述照明灯本体底部卡接有照明灯罩，所述照明灯本体外侧壳体底部通过环形固定架成环形等角度连接螺母，所述照明灯罩的底部通过连接螺母焊接有金属保护罩，所述环形固定架的顶部通过连接螺柱焊接有防雨护罩。

作为上述技术方案的进一步描述：

所述顶部连接钢架、测向连接钢架和垂直钢管构成一个直角三角形固定结构。

作为上述技术方案的进一步描述：

所述安装套管的内径与灯杆的外径相等，且灯杆和垂直钢管位于同一垂直中线上。

作为上述技术方案的进一步描述：

所述连接螺柱和连接螺母分别固定在环形固定架的上下两侧，且连接螺柱和连接螺母均设有六个，六个连接螺柱和六个连接螺母的位置一一对应。

作为上述技术方案的进一步描述：

所述环形固定架的内径与照明灯本体外侧额壳体底部的外径相等，且环形固定架的内径与金属保护罩的内径相等。

本发明中，首先通过在照明灯本体上配套设有顶部连接钢架、垂直钢管、侧向连接钢架和安装套管，从而可以构成一个三角形固定结构对照明灯本体进行固定，且安装时，仅仅只需要通过安装套管一个部件进行安装连接就可以对该照明灯进行安装，使得该led照明灯安装时更加的方便，同时安装后更加紧固和稳定，其次，通过设有防雨护罩，可以对照明灯本体进行遮阳防雨保护，从而防止其出现故障，同时降低该led照明灯的老化速度，延长该led照明灯的使用寿命。

附图说明

图1为本发明提出的一种便于安装紧固的led照明灯的结构示意图；

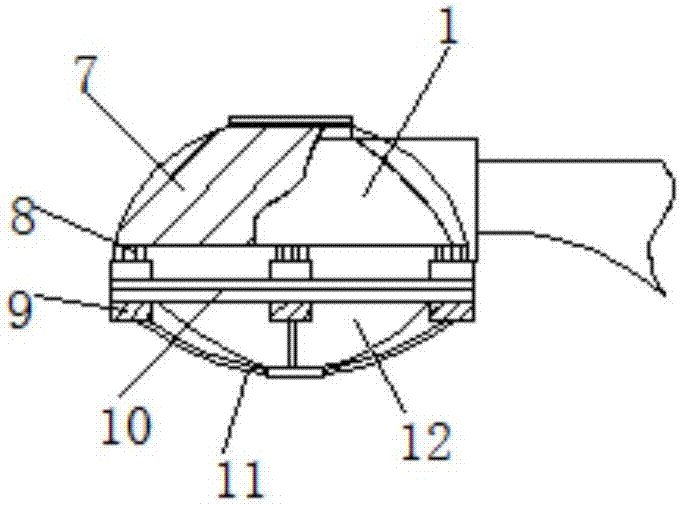

图2为本发明提出的一种便于安装紧固的led照明灯的照明灯本体结构示意图。

图例说明：

1-照明灯本体、2-顶部连接钢架、3-垂直钢管、4-侧向连接钢架、5-安装套管、6-灯杆、7-防雨护罩、8-连接螺柱、9-连接螺母、10-环形固定架、11-金属保护罩、12-照明灯罩。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-2，一种便于安装紧固的led照明灯，包括照明灯本体1和安装套管5，照明灯本体1外侧壳体通过侧向连接钢架4与安装套管5焊接，安装套管5的顶部焊接有垂直钢管3，照明灯本体1顶部壳体通过顶部连接钢架2与垂直钢管3的顶端焊接，安装套管5的底部嵌入焊接有灯杆6，照明灯本体1底部卡接有照明灯罩12，照明灯本体1外侧壳体底部通过环形固定架10成环形等角度连接螺母9，照明灯罩12的底部通过连接螺母9焊接有金属保护罩11，环形固定架10的顶部通过连接螺柱8焊接有防雨护罩7。

顶部连接钢架2、测向连接钢架4和垂直钢管3构成一个直角三角形固定结构，安装套管5的内径与灯杆6的外径相等，且灯杆6和垂直钢管3位于同一垂直中线上，连接螺柱8和连接螺母9分别固定在环形固定架10的上下两侧，且连接螺柱8和连接螺母9均设有六个，六个连接螺柱8和六个连接螺母9的位置一一对应，环形固定架10的内径与照明灯本体1外侧额壳体底部的外径相等，且环形固定架10的内径与金属保护罩11的内径相等。

工作原理：该便于安装紧固的led照明灯使用时，首先通过安装套管5将照明灯本体1固定在灯杆6的顶端，顶部连接钢架2、测向连接钢架4和垂直钢管3可以对照明灯本体1进行辅助固定，从而增强该led照明灯的稳定性，同时照明灯本体1上的防雨护罩7可以对照明灯本体1进行防雨遮阳保护，从而降低该led照明灯老化速度，延长该led照明灯的使用寿命。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种便于安装紧固的LED照明灯，包括照明灯本体和安装套管，所述照明灯本体外侧壳体通过侧向连接钢架与安装套管焊接，所述安装套管的顶部焊接有垂直钢管，所述照明灯本体顶部壳体通过顶部连接钢架与垂直钢管的顶端焊接，所述安装套管的底部嵌入焊接有灯杆，所述照明灯本体底部卡接有照明灯罩。本发明中，首先通过在照明灯本体上配套设有顶部连接钢架、垂直钢管、侧向连接钢架和安装套管，从而可以构成一个三角形固定结构对照明灯本体进行固定，且安装时，仅仅只需要通过安装套管一个部件进行安装连接就可以对该照明灯进行安装，使得该LED照明灯安装时更加的方便，同时安装后更加紧固和稳定。

技术研发人员：田洪伟
受保护的技术使用者：成都富中成科技有限公司
技术研发日：2017.11.07
技术公布日：2018.02.27
