一种组合式灯管的制作方法

本实用新型涉及一种组合式灯管。

背景技术：

LED照明技术具有高亮度、超长使用寿命、节能、绿色环保等显著优势，是人类照明史上继白炽灯、荧光灯之后新的照明革命。在全球能源短缺、环保要求不断提高的情况下，引起了各国政府及相关部门的高度重视，都制定了推广半导体照明产业发展、推广半导体照明发展的相关政策措施。

商业使用中，需要将LED灯管串接起来以构成特定的图案或文字，以便进行宣传展示，现有的LED灯管结构复杂，未满足串接使用的需求。

技术实现要素：

为了克服现有技术的缺点与不足，本实用新型公开了一种组合式灯管，包括灯管组件、公插头、母插头和连接器；所述灯管组件包括灯管本体、铝基板和LED灯珠，所述铝基板设置在所述灯管本体内，所述LED灯珠设置在所述铝基板上；所述灯管本体的两端均设置有端盖；所述公插头和母插头分别设置在所述灯管本体的两端并且均与所述铝基板电连接；所述连接器卡设在所述灯管本体的端部外，所述连接器用于将两根所述灯管本体串接。

作为本实用新型的进一步改进，所述公插头包括公插连接线和公插部；所述公插连接线的一端与所述铝基板电连接，另一端与所述公插部连接；所述母插头包括母插连接线和母插部，所述母插连接线的一端与所述铝基板电连接，另一端与所述母插部连接；所述公插部可卡入至所述母插部中。

作为本实用新型的进一步改进，所述公插部包括凸头和导电片，所述凸头表面设置有导孔，所述导电片设置在所述导孔内。

作为本实用新型的进一步改进，所述公插部包括凸头和导电片，所述凸头表面设置有导孔，所述导电片设置在所述导孔内。

作为本实用新型的进一步改进，所述连接器包括直线连接器，所述直线连接器包括直线底片以及向上凸出设置在所述直线底片上的直线第一弹片和直线第二弹片，所述直线第一弹片和所直线第二弹片分别设置在所述直线底片不相邻的两侧；所述直线第一弹片和直线第二弹片的均设置有向内凹陷的凹陷部；所述灯管本体的端部可卡入至所述直线第一弹片和直线第二弹片之间。

作为本实用新型的进一步改进，所述直线第一弹片设置有供公插头和母插头伸出的开口。

作为本实用新型的进一步改进，所述连接器包括直角连接器，所述直角连接器包括直角底片以及向上凸出设置在所述直角底片上的直角第一弹片、直角第二弹片和直角第三弹片，所述直角第一弹片与所述直角第二弹片邻接，所述直角第一弹片和所述直角第二弹片设置在所述直角底片相邻的两侧，所述直角第三弹片设置在不与所述直角第一弹片或所述直角第二弹片相邻的一侧，所述直角第一弹片、直角第二弹片和直角第三弹片均设置有向内凹陷的凹陷部。

作为本实用新型的进一步改进，所述直角第一弹片和所述直角第二弹片均设置有供公插头或母插头伸出的开口。

本实用新型的一种组合式灯管结构简单，方便进行串接，提高了使用效率。

为了更好地理解和实施，下面结合附图详细说明本实用新型。

附图说明

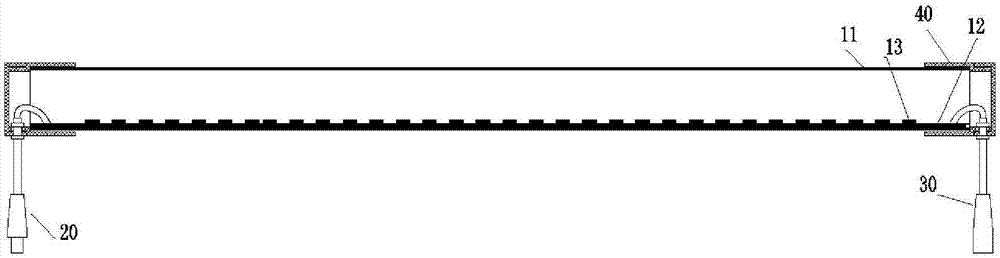

图1是本实用新型灯管组件的示意图。

图2是本实用新型灯管组件的侧视图。

图3是本实用新型的示意图。

图4是图3中直线连接器处的放大图。

图5是图3中直角连接器处的放大图。

具体实施方式

请参阅图1-5，本实用新型公开了一种组合式灯管，包括灯管组件、公插头20、母插头30和连接器；所述灯管组件包括灯管本体11、铝基板12和LED灯珠13，所述铝基板12设置在所述灯管本体11内，所述LED灯珠13设置在所述铝基板12上；所述灯管本体11的两端均设置有端盖40；所述公插头20和母插头30分别设置在所述灯管本体11的两端并且均与所述铝基板12电连接；所述连接器卡设在所述灯管本体11的端部外，所述连接器用于将两根所述灯管本体11串接。

本实施例中，所述公插头20包括公插连接线21和公插部；所述公插连接线21的一端与所述铝基板12电连接，另一端与所述公插部连接；所述母插头30包括母插连接线31和母插部，所述母插连接线31的一端与所述铝基板12电连接，另一端与所述母插部连接；所述公插部可卡入至所述母插部中。所述公插部包括凸头221和导电片，所述凸头221表面设置有导孔222，所述导电片设置在所述导孔222内。

所述连接器包括直线连接器，所述直线连接器包括直线底片53以及向上凸出设置在所述直线底片53上的直线第一弹片51和直线第二弹片52，所述直线第一弹片51和所直线第二弹片52分别设置在所述直线底片53不相邻的两侧；所述直线第一弹片51和直线第二弹片52的均设置有向内凹陷的凹陷部70；所述灯管本体11的端部可卡入至所述直线第一弹片51和直线第二弹片52之间。所述直线第一弹片51设置有供公插头20和母插头30伸出的开口511。

所述连接器包括直角连接器，所述直角连接器包括直角底片64以及向上凸出设置在所述直角底片64上的直角第一弹片61、直角第二弹片62和直角第三弹片63，所述直角第一弹片61与所述直角第二弹片62邻接，所述直角第一弹片61和所述直角第二弹片62设置在所述直角底片64相邻的两侧，所述直角第三弹片63设置在不与所述直角第一弹片61或所述直角第二弹片62相邻的一侧，所述直角第一弹片61、直角第二弹片62和直角第三弹片63均设置有向内凹陷的凹陷部70。所述直角第一弹片61和所述直角第二弹片62均设置有供公插头20或母插头30伸出的开口。

使用直线连接器时，一根灯管带有公插头20的一端和另一根灯管带有母插头30的一端共同卡入至所述直线连接器中，然后将一根灯管的公插头20插入至另一根灯管的母插头30中，插入时，所述公插部的凸头221对准所述母插部的凹腔321，所述凹腔321内的导电柱322对准所述凸头221的导孔222，然后使所述导电柱322插入至所述导孔222中，直至所述导电柱322接触到导孔222内的导电片，所述导电片与所在的灯管组件的铝基板12电连接，所述导电柱322与所在的灯管组件的铝基板12电连接，从而让两根灯管连接起来。

灯管本体11从连接器上方卡入时，所述灯管本体11先撑开所述凹陷部70，使得弹片向外打开，然后在所述灯管本体11完全卡入后，弹片向内收回，凹陷部70卡在灯管本体11表面。

所述直角第三弹片63横截面为L形。所述端盖40由导光材料制成。所述铝基板12与所述灯管本体11之间通过导热硅胶80固定。

使用直角连接器时，一根灯管的一端卡入至所述直角第一弹片61与所述直角第三弹片63之间，另一根灯管的一端卡入至所述直角第二弹片62与所述直角第三弹片63之间，只要保证两根灯管的卡入端一个带公插头20，另一个带母插头30即可。

本实用新型的一种组合式灯管结构简单，方便进行串接，提高了使用效率。

本实用新型并不局限于上述实施方式，如果对本实用新型的各种改动或变形不脱离本实用新型的精神和范围，倘若这些改动和变形属于本实用新型的权利要求和等同技术范围之内，则本实用新型也意图包含这些改动和变形。
