用于钣金加工的数控冲床自清洁毛刷工作台的制作方法

本实用新型属于金属加工，涉及数控冲床，尤其是一种用于钣金加工的数控冲床自清洁毛刷工作台。

背景技术：

最早，数控冲床使用的是滚珠工作台，滚珠工作台对金属板材表面会造成划伤、拉伤，同时加工时，工件不稳定，传送过程中噪音大。为了解决这个问题，后采用毛刷工作台，毛刷工作台的缺点是不易清洁，长时间使用后，毛刷表面及内部会粘附大量的灰尘、废屑。

技术实现要素：

本实用新型的目的在于克服现有技术的不足之处，提供一种用于钣金加工的数控冲床自清洁毛刷工作台，避免在毛刷工作台上积灰。

本实用新型解决技术问题所采用的技术方案是：

一种用于钣金加工的数控冲床自清洁毛刷工作台，包括工作台，在工作台的上表面均匀间隔嵌装多束毛刷，在工作台顶面安装风箱，该风箱为长方体空心结构，在风箱朝向毛刷的一侧均匀间隔制有多排通风孔，在风箱与通风孔相对的一侧通过排风管连接抽风机。

而且，在工作台顶面的前侧边或后侧边各安装一风箱，风箱的长度与前侧边或后侧边相等。

而且，在工作台顶面的前侧边及后侧边均安装一风箱。

本实用新型的优点和积极效果是：

本实用新型在毛刷台的前、后安装风箱，风箱连接抽风机，通过制在风箱上的通风孔将工作台上的灰尘、吸走，保证工作台的干净。避免人手工清洁不彻底，灰尘弥漫。

附图说明

图1为本实用新型的结构示意图；

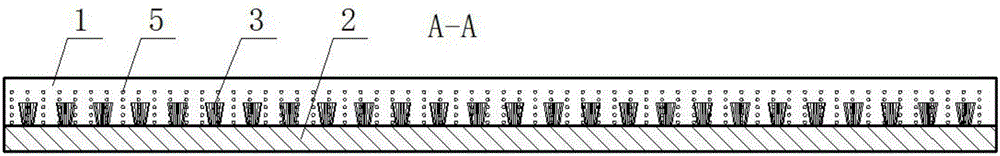

图2为图1的A-A向截面剖视图。

具体实施方式

下面结合附图并通过具体实施例对本实用新型作进一步详述，以下实施例只是描述性的，不是限定性的，不能以此限定本实用新型的保护范围。

一种用于钣金加工的数控冲床自清洁毛刷工作台，包括工作台2，在工作台的上表面均匀间隔嵌装多束毛刷3，在工作台顶面的前侧边或后侧边安装风箱1，该风箱为长方体空心结构，风箱的长度与前侧边或后侧边相等。在风箱朝向毛刷的一侧均匀间隔制有多排通风孔5，在风箱与通风孔相对的一侧通过排风管连接抽风机4。

也可以在工作台顶面的前后两侧边均安装风箱，每侧风箱均连接一风机。

当毛刷工作台表面有灰尘时，打开抽风机，灰尘顺着通风孔及排风管被抽走。避免人手工清洁不彻底，灰尘弥漫。

以上所述的仅是本实用新型的优选实施方式，应当指出，对于本领域的普通技术人员来说，在不脱离实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
