一种可替换式轧棍的制作方法

本发明涉及轧棍结构，特别涉及一种可替换式轧棍。

背景技术：

轧棍在长期使用后，表面会有磨损，而造成无法使用，需要对轧棍进行更换，这样会造成资源的大量浪费，而且会使生产成本大幅提高；另外，现有技术中，有个企业通过对轧棍表面进行补料加工，这样质量差，补料附着力低，容易脱落，而且无法一次成型，表面不光滑。

技术实现要素：

针对以上现有技术存在的缺陷，本发明的主要目的在于克服现有技术的不足之处，公开了一种可替换式轧棍，包括轧棍本体、滚套、锁圈和键，其中，所述滚套套装在所述轧棍本体上，所述轧棍本体的所述轧棍基座的两端的边缘设置有第一键槽，在所述滚套的内壁的两端与所述第一键槽的对应位置设置第二键槽，所述第一键槽与所述第二键槽对应后插入所述键，使所述轧棍本体与所述滚套不会相对旋转，在所述轧棍基座两端的端面上设置有一圈凹槽，所述凹槽内设置有螺纹，所述锁圈的一面设置有卡圈，所述卡圈上设置有与所述凹槽的相匹配的螺纹。

进一步地，在所述锁圈的内圈设置为锯齿，在所述轧棍基座的端面上设置有锁块，所述锁块通过扭转弹簧与所述轧棍基座旋转固定，另一端由于扭转弹簧的作用始终与所述锁圈接触。

进一步地，所述锁圈的边缘在直径方向处于所述滚套的内壁和外壁之间。

进一步地，还包括连接圈，所述键通过所述连接圈连接在一起

进一步地，所述键与所述连接圈一体成型。

进一步地，所述第一键槽和所述第二键槽至少设置一组。

进一步地，所述第一键槽和所述第二键槽设置有三组。

本发明取得的有益效果：

通过滚套的套装，可以对轧棍本体进行多次使用，减少了生产成本，使资源合理利用化，同时，通过键槽和锁盘的配合使用，保证了滚套套装的稳定性；在锁圈内圈设置锯齿与锁块相互配合，实现对锁圈得固定。

附图说明

图1为本发明一种可替换式轧棍的结构示意图；

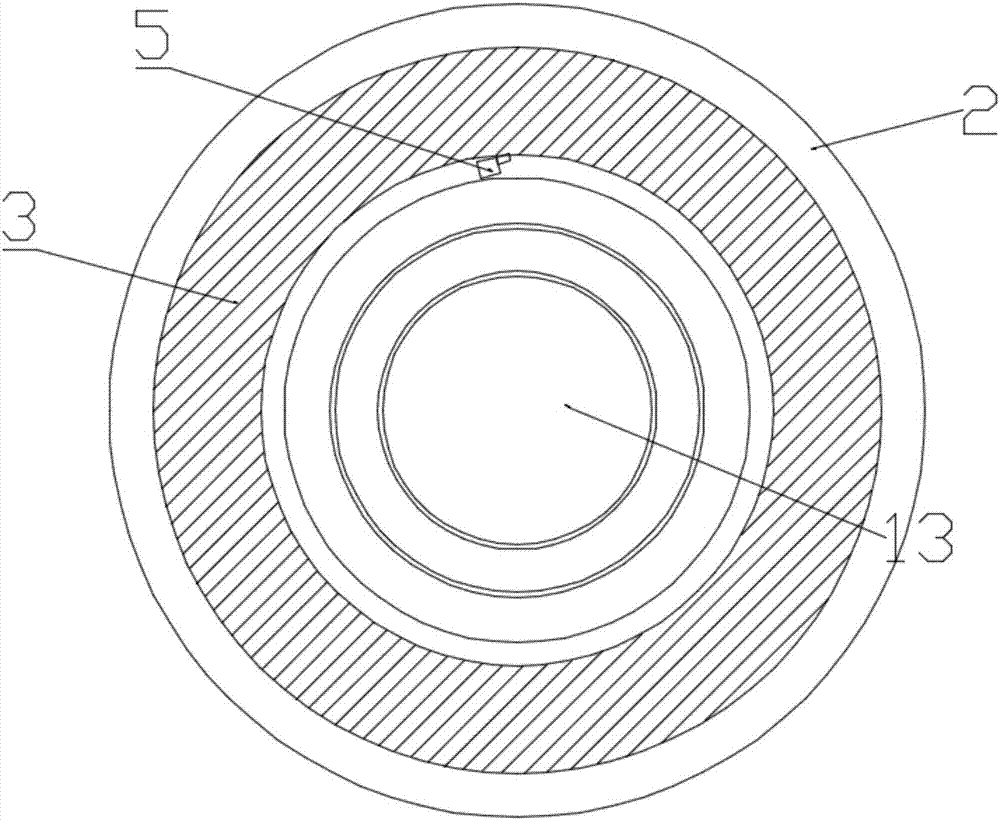

图2为本发明一种可替换式轧棍的左视图；

图3为轧棍本体的主视图；

图4为轧棍本体的左视图；

图5为锁盘的结构示意图；

图6为滚套的左视图；

图7为键在一实施例中的结构图；

附图标记如下：

1、轧棍本体，2、滚套，3、锁盘，4、键，5、锁块，6、连接圈，11、轧棍基座，12、第一键槽，13、端部，21、第二键槽，31、卡圈，111、凹槽。

具体实施方式

为了使本发明的目的、技术方案及优点更加清楚明白，下面结合附图及实施例对本发明作进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本发明，并不用于限定本发明。

如图1-6所示，本发明的一种可替换式轧棍，包括轧棍本体1、滚套2、锁圈3和键4，其中，滚套2套装在轧棍本体1上，轧棍本体1的轧棍基座11的两端的边缘设置有第一键槽12，在滚套2的内壁的两端与第一键槽12的对应位置设置第二键槽21，第一键槽12与第二键槽21对应后插入键4，使轧棍本体1与滚套2不会相对旋转，第一键槽12和第二键槽21至少设置一组；优选的，第一键槽12和第二键槽21设置有三组；在轧棍基座11两端的端面上设置有一圈凹槽111，凹槽111内设置有螺纹，锁圈3的一面设置有卡圈31，卡圈31上设置有与凹槽111的相匹配的螺纹。

在一实施例中，为了防止在长期使用后，锁圈3发生旋转而松动，所以，在锁圈3的内圈设置为锯齿，在轧棍基座11的端面上设置有锁块5，锁块5通过扭转弹簧与轧棍基座11旋转固定，另一端由于扭转弹簧的作用始终与锁圈3接触，这样可以保证锁圈3只能往一个方向转动，只能越锁越紧。

锁圈3的边缘在直径方向处于滚套2的内壁和外壁之间，这样既可以阻挡键4的移动，又可以阻挡滚套2轴向移动，对滚套2与轧棍本体1相对静止起到了双保险。

如图7所示，在一实施例中，为了使键4处于第一键槽12和第二键槽21之间更加稳定，键4通过连接圈6连接在一起，优选的，键4与连接圈6一体成型；使用时，键4插入第一键槽12和第二键槽21之间，锁圈3的卡圈31穿过连接圈6，通过对连接圈6挤压实现对键4的固定。

本发明通过滚套的套装，可以对轧棍本体进行多次使用，减少了生产成本，使资源合理利用化，同时，通过键槽和锁盘的配合使用，保证了滚套套装的稳定性；在锁圈内圈设置锯齿与锁块相互配合，实现对锁圈得固定。

以上仅为本发明的较佳实施例，并非用来限定本发明的实施范围；如果不脱离本发明的精神和范围，对本发明进行修改或者等同替换，均应涵盖在本发明权利要求的保护范围当中。

技术特征：

技术总结
本发明公开了一种可替换式轧棍，包括轧棍本体、滚套、锁圈和键，其特征在于，滚套套装在轧棍本体上，轧棍本体的轧棍基座的两端的边缘设置有第一键槽，在滚套的内壁的两端与第一键槽的对应位置设置第二键槽，第一键槽与第二键槽对应后插入键，使轧棍本体与滚套不会相对旋转，在轧棍基座两端的端面上设置有一圈凹槽，凹槽内设置有螺纹，锁圈的一面设置有卡圈，卡圈上设置有与凹槽的相匹配的螺纹；通过滚套的套装，可以对轧棍本体进行多次使用，减少了生产成本，使资源合理利用化，同时，通过键槽和锁盘的配合使用，保证了滚套套装的稳定性；在锁圈内圈设置锯齿与锁块相互配合，实现对锁圈得固定。

技术研发人员：蔡友根
受保护的技术使用者：江苏润孚机械轧辊制造有限公司
技术研发日：2017.08.16
技术公布日：2017.10.17
