一种用于全自动绕线机的旋转底盘的制作方法

本实用新型涉及一种用于全自动绕线机的旋转底盘，属于绕线机领域。

背景技术：

现代开放式零售模式的普及，越来越多的超市选择商品电子防窃系统(Electronic Article Surveillance)，简称EAS。EAS系统以高科技的手段赋予商品一种自卫能力，能有效地保护商品，防止商品失窃。在国外，EAS应用领域已扩展到百货、超市、图书、服装等各种行业，其中90％的零售业中采用EAS系统来降低失窃率。在国内，EAS系统也逐渐被广大商家接受并采用。

据不完全统计，目前全世界近80％的EAS防盗电感线圈在中国大陆生产，其从业人员近300万，每年绕置数量可达4千亿个，其中绝大部分是依靠全手工或半自动化设备绕置而成。由于对人员依赖度极高，导致绕线行业存在一些无法逾越的问题。首先，电子行业的激烈竞争以及国内人力成本的逐步提高，招工困难，一些绕线企业利润已经相当微薄，企业的用人成本不断上升，像绕线企业这样原来单纯靠低人工成本优势的企业生存压力不断加大；再次，由于绕线工作枯燥乏味，因而绕线工人流动性极大，从而造成绕线企业缺乏熟练的绕线工，这直接影响到绕线效率和品质。随着我国经济的飞速发展，工业自动化的普及程度也越来越高，迫切需要对其现有的生产设备进行自动化改造。

同时，现有的自动绕线机在生产效率上得到了一定的提高，但是其废料的产出也相应地增多。

技术实现要素：

(一)要解决的技术问题

为解决上述问题，本实用新型提出了一种用于全自动绕线机的旋转底盘。

(二)技术方案

本实用新型的用于全自动绕线机的旋转底盘，包括一个圆形旋转底盘和六个旋转工位；所述的旋转工位分别通过螺栓均匀安装在圆形旋转底盘的圆周上；所述的圆形旋转底盘呈由外向内逐渐凹陷的圆椎体，且其圆心处设置有废料口；所述的废料口外围设置有固定环，固定环连接旋转电机。

作为优先的技术方案，所述的废料口下端安装有一个废料收集袋。

作为优先的技术方案，所述的旋转电机通过六根旋转轴连接圆形旋转底盘。

(三)有益效果

本实用新型与现有技术相比较，其具有以下有益效果：本实用新型的用于全自动绕线机的旋转底盘，通过废料口及由外向内逐渐凹陷的圆形旋转底盘的设置，使生产时产生的废料能通过圆形旋转底盘的向内坡度，再经过旋转的一个力，逐渐使废料从圆形旋转底盘的外缘向圆心处移动，然后通过废料口，将废料落入废料收集袋中；其结构简单合理，使用方便，使生产过程中废料的收集与处理变得简单、高效。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1是本实用新型的结构示意图；

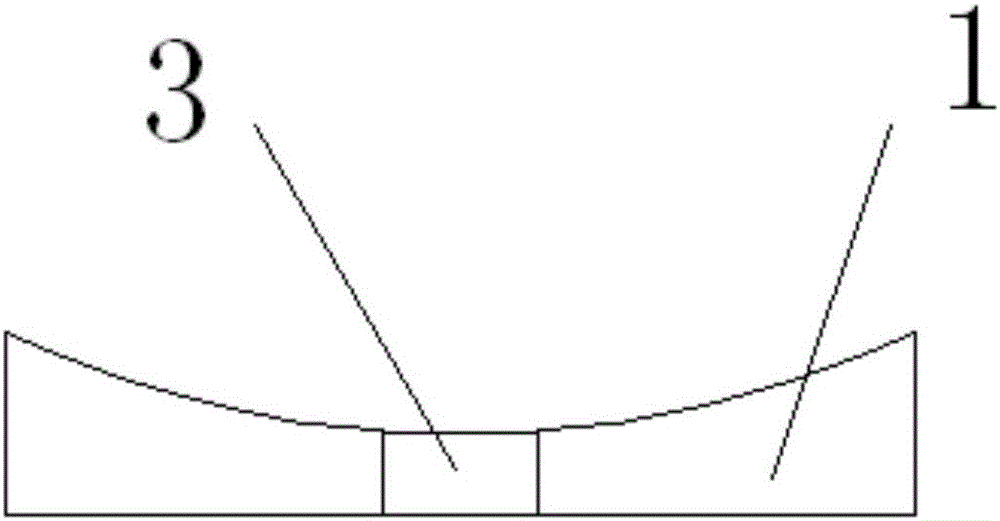

图2是本实用新型的圆形旋转底盘的侧视图。

1-圆形旋转底盘；2-旋转工位；3-废料口；4-固定环；5-旋转轴。

具体实施方式

如附图所示的一种用于全自动绕线机的旋转底盘，包括一个圆形旋转底盘1和六个旋转工位2；所述的旋转工位2分别通过螺栓均匀安装在圆形旋转底盘1的圆周上；所述的圆形旋转底盘1呈由外向内逐渐凹陷的圆椎体，且其圆心处设置有废料口3；所述的废料口3外围设置有固定环4，固定环连接旋转电机。

其中，所述的废料口3下端安装有一个废料收集袋；所述的旋转电机通过六根旋转轴5连接圆形旋转底盘1。

本实用新型的用于全自动绕线机的旋转底盘，通过废料口及由外向内逐渐凹陷的圆形旋转底盘的设置，使生产时产生的废料能通过圆形旋转底盘的向内坡度，再经过旋转的一个力，逐渐使废料从圆形旋转底盘的外缘向圆心处移动，然后通过废料口，将废料落入废料收集袋中；其结构简单合理，使用方便，使生产过程中废料的收集与处理变得简单、高效。

上面所述的实施例仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的构思和范围进行限定。在不脱离本实用新型设计构思的前提下，本领域普通人员对本实用新型的技术方案做出的各种变型和改进，均应落入到本实用新型的保护范围，本实用新型请求保护的技术内容，已经全部记载在权利要求书中。
