一种茶叶晾晒摊平工具的制作方法

本实用新型涉及茶叶加工技术领域，具体为一种茶叶晾晒摊平工具。

背景技术：

我国茶叶种植距今已有千年历史了，茶叶也成为国内主要经济作物之一，全国各地茶叶种植面积相当大，随着这几年茶叶市场的蓬勃发展，茶叶对于农民的收入占比也逐年递增，所以茶叶也成为了农民朋友增加收入的手段之一，茶叶的晾晒是茶叶加工过程中必不可少的一个环节。

茶叶在晾晒过程中需要将茶叶在晾晒盘上均匀摊平，这样能够使茶叶受光、受热均匀，加速茶叶中的水分流失，在现在的茶叶加工中，主要通过人工的方式将茶叶均匀摊平，这种方式费时费力，效率低下。

技术实现要素：

本实用新型的目的在于提供一种茶叶晾晒摊平工具，该种茶叶晾晒摊平工具功能齐全且多样，解决了现在的茶叶加工中通过人工的方式将茶叶均匀摊平，费时费力，效率低下的问题。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种茶叶晾晒摊平工具，包括耙部、铲部和握杆，所述耙部的一端固定安装有多个与所述耙部侧壁垂直的耙齿，另一端固定安装有紧贴所述耙部侧壁的转轴，所述转轴的侧壁开设有多个卡槽，所述转轴两端的轴心处均固定安装有插杆；所述铲部靠近所述耙部的一端固定安装有两个套管，两个所述套管套接在两个所述插杆的外部并且均紧贴在所述转轴的两端，所述耙部和所述铲部通过所述两个所述插杆和两个所述套管的组合转动连接在一起，所述铲部的内部开设有空腔，所述空腔中设置有卡板、回位弹簧和拨块，所述卡板从所述空腔内部滑动贯穿至所述空腔的外部并插接在所述卡槽的内部，所述回位弹簧的一端与所述卡板固定连接，另一端与所述空腔的内壁固定连接，所述拨块的一端滑动安装在所述铲部的侧壁，另一端伸入所述空腔中并与所述卡板固定连接；所述握杆固定安装在所述铲部远离所述耙部的一端。

进一步的，多个所述耙齿互相平行且等距排布，所述耙齿的端部“斜坡”状，且所述耙齿的外壁涂有防静电涂层。

进一步的，所述铲部的两端呈水平状，中部则呈“s型”状。

进一步的，所述铲部的侧壁开设有与所述拨块相配套的滑槽，所述拨块呈“t型”状，所述拨块位于所述铲部外部部位的宽度大于所述滑槽的宽度。

进一步的，所述握杆的外壁套接有防滑套。

进一步的，所述握杆远离所述铲部的一端固定安装有挂环。

综上所述，本实用新型具有以下有益效果：

该种茶叶晾晒摊平工具兼具耙子和铲子的功能，能够通过调节耙部与铲部之间的夹角来实现两种工具的转换，转换为铲子之后可将堆积较高的茶叶初步快速铲平，转换为耙子之后可将初步铲平之后的茶叶均匀快速摊平，功能齐全且多样，有效解决了现在的茶叶加工中通过人工的方式将茶叶均匀摊平，费时费力，效率低下的问题。

附图说明

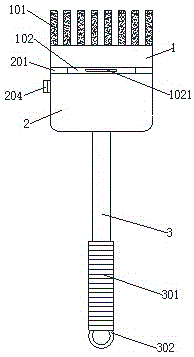

图1为本实用新型的俯视图；

图2为本实用新型的左视图；

图3为本实用新型的耙部和铲部分体之后的结构图；

图4为本实用新型的铲部和转轴组合时的剖面结构图。

图中：1、耙部；101、耙齿；102、转轴；1021、卡槽；1022、插杆；2、铲部；201、套管；202、卡板；203、回位弹簧；204、拨块；3、握杆；301、防滑套；302、挂环。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，一种茶叶晾晒摊平工具，包括耙部1、铲部2和握杆3，耙部1的一端固定安装有多个与耙部1侧壁垂直的耙齿101，另一端固定安装有紧贴耙部1侧壁的转轴102，转轴102的侧壁开设有多个卡槽1021，转轴102两端的轴心处均固定安装有插杆1022；铲部2靠近耙部1的一端固定安装有两个套管201，两个套管201套接在两个插杆1022的外部并且均紧贴在转轴102的两端，耙部1和铲部2通过两个插杆1022和两个套管201的组合转动连接在一起，铲部2的内部开设有空腔，空腔中设置有卡板202、回位弹簧203和拨块204，卡板202从空腔内部滑动贯穿至空腔的外部并插接在卡槽1021的内部，回位弹簧203的一端与卡板202固定连接，另一端与空腔的内壁固定连接，拨块204的一端滑动安装在铲部2的侧壁，另一端伸入空腔中并与卡板202固定连接；握杆3固定安装在铲部2远离耙部1的一端。

通过以上技术方案，沿着远离耙部1的方向滑动拨块204，拨块204的移动带动卡板202向铲部2的空腔内部回缩，使卡板202不再与转轴102上的卡槽1021卡接在一起，并且回位弹簧203随着卡板202的移动被逐渐压缩，此时，转轴102不再被卡板202限制转动，耙部1与铲部2之间恢复自由转动，调节耙部1与铲部2之间的夹角，转换本实用新型的功能，确定好耙部1与铲部2之间的夹角之后，松开拨块204，回位弹簧203迅速伸展开来同时带动卡板202向外伸出并重新插接至卡槽1021的内部，此时转轴102再次被卡板202限制转动，从而将耙部1与铲部2之间的夹角固定好。其中，当耙部1与铲部2之间的夹角转动调节为180°时，耙部1与铲部2以及握杆3位于同一平面上，此时，本实用新型具备铲子的功能，可握住握杆3将堆积较高的茶叶初步快速铲平；当耙部1与铲部2之间的夹角转动调节为90°时，耙部1与铲部2以及握杆3相互垂直，此时，本实用新型具备耙子的功能，可握住握杆3借助耙齿101将初步铲平之后的茶叶均匀快速摊平。本实用新型功能齐全且多样，有效解决了现在的茶叶加工中通过人工的方式将茶叶均匀摊平，费时费力，效率低下的问题。

进一步的，请参阅图1和图3，多个耙齿101互相平行且等距排布，能够确保耙齿101在工作时将茶叶均匀摊平，且为了便于耙齿101耙动茶叶，耙齿101的端部设置为“斜坡”状，降低了耙齿101在茶叶中穿插的阻力，并且在耙齿101的外壁涂有防静电涂层，避免了耙齿101由于与茶叶摩擦产生静电而使茶叶附着在耙齿101的外壁。

进一步的，请参阅图2和图3，铲部2的两端呈水平状，中部则呈“s型”状，这样能够确保握杆3与耙部1不在同一平面上，便于抓握以及操作。

进一步的，请参阅图2和图3，铲部2的侧壁开设有与拨块204相配套的滑槽，用于为拨块204提供滑动轨道，拨块204呈“t型”状，拨块204位于铲部2外部部位的宽度大于滑槽的宽度，确保拨块204能够被卡在滑槽的外侧。

进一步的，请参阅图1，握杆3的外壁套接有防滑套301，在抓握握杆3时起到了防滑的作用，握杆3远离铲部2的一端还固定安装有挂环302，通过挂环302可将本实用新型挂起，便于对本实用新型进行收纳放置。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
