一种承重轻龙骨安装用吊运装置的制作方法

本实用新型涉及建筑工程技术领域，尤其涉及一种承重轻龙骨安装用吊运装置。

背景技术：

目前，承重轻龙骨又称轻钢龙骨，是一种新型的建筑材料，轻钢龙骨广泛用于宾馆、候机楼、车运站、车站、游乐场、商场、工厂、办公楼、旧建筑改造、室内装修设置、顶棚等场所。

承重轻龙骨在安装的过程中，需要使用吊运装置将其吊升至安装位置，现有承重轻龙骨安装用吊运装置的安装和拆卸步骤复杂，使用时存在很大局限性，而且不便于运输和存放，是提高龙骨安装效率的一大障碍，亟需设计一种承重轻龙骨安装用吊运装置来解决上述问题。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种承重轻龙骨安装用吊运装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种承重轻龙骨安装用吊运装置，包括底盘、万向轮和推把，四个所述万向轮分别安装于底盘底部的四角，且两个推把平行安装于底盘顶部的一侧，所述底盘顶部的中间位置固定连接有滑轨，且滑轨的内部滑动连接有升降杆，所述升降杆一侧的中部焊接有连接件，且连接件的底部通过螺栓连接有电动推杆，所述电动推杆的底部与底盘的顶部固定连接，且升降杆的顶部固定连接有顶板，所述顶板一侧的底部转动连接有定滑轮，且定滑轮的轮槽绕接有拉绳，所述拉绳的一端固定连接有羊角钩，且拉绳的另一端固定连接有收卷机构。

作为本实用新型再进一步的方案：所述收卷机构包括卷筒架、卷筒和摇把，且两个卷筒架固定连接于底盘的顶部，卷筒通过轴承转动连接于两个卷筒架之间，摇把通过花键传动连接于卷筒的一端，拉绳的一端与卷筒固定连接。

作为本实用新型再进一步的方案：所述卷筒的表面开设有均匀分布的防滑纹，且卷筒两侧外壁的圆周均焊接有挡板。

作为本实用新型再进一步的方案：所述升降杆顶部的一侧倾斜焊接有支撑杆，且支撑杆的顶部焊接于顶板的底部。

作为本实用新型再进一步的方案：所述顶板一侧的底部平行焊接有两个滑轮固定片，且定滑轮通过轴承转动连接于两个滑轮固定片之间。

作为本实用新型再进一步的方案：所述底盘靠近推把的一侧焊接有连接杆，且连接杆的一端焊接有螺纹筒。

作为本实用新型再进一步的方案：所述螺纹筒的内部螺纹连接有螺杆，且螺杆的顶部焊接有转柄，螺杆的底部通过轴承转动连接有压板，压板的底部粘接有橡胶片。

本实用新型的有益效果为：

1.通过设置电动推杆、连接件、滑轨和升降杆，通过定滑轮向上起吊龙骨，电动推杆通过连接件向上推动升降杆，带动定滑轮上升，可以根据龙骨的安装高度自由调节电动推杆的伸缩量，使装置具有广泛的适用性，吊运工作结束后，电动推杆带动升降杆缩回滑轨中，节省装置的占用空间，便于运输和存放；

2.通过设置摇把、卷筒和定滑轮，转动摇把，带动卷筒转动，对拉绳进行收卷，卷筒表面的防滑纹增加拉绳与卷筒间的摩擦力，便于拉绳的收卷，且拉绳被收卷于两个挡板之间；

3.通过设置螺杆、转柄和橡胶片，通过转柄向下转动螺杆，使压板向下按压地面，对装置进行固定，橡胶片处于地面与压板之间，压板的压力使橡胶片产生延展，增加了与地面的接触面积，进而增加了与地面之间的摩擦力，优化装置的固定效果。

附图说明

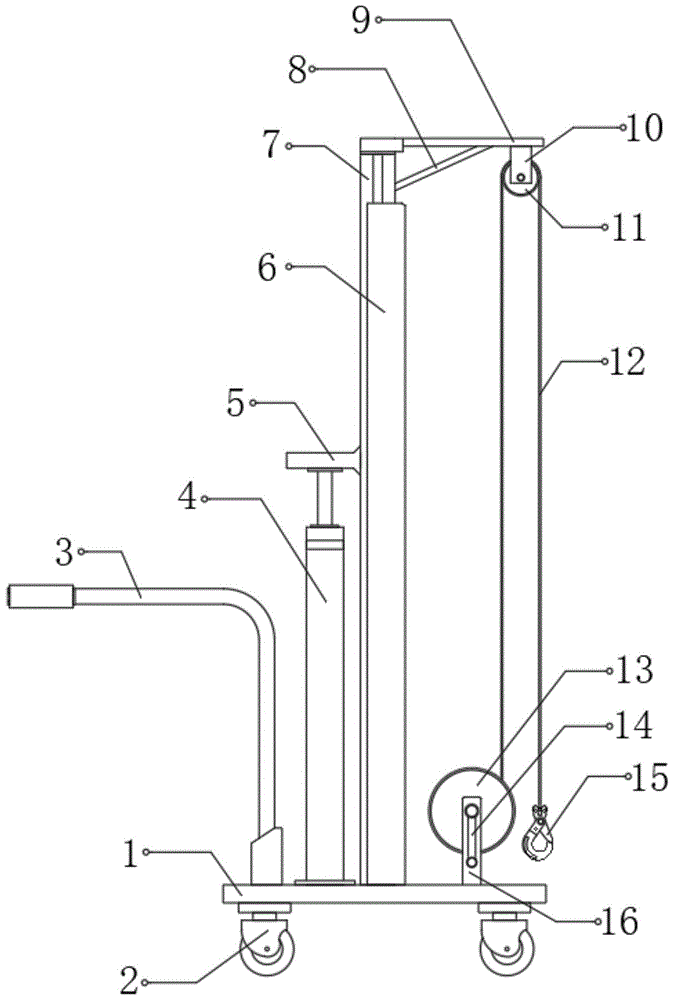

图1为实施例1提出的一种承重轻龙骨安装用吊运装置的结构示意图；

图2为实施例1提出的一种承重轻龙骨安装用吊运装置的卷筒结构示意图；

图3为实施例2提出的一种承重轻龙骨安装用吊运装置的局部结构示意图。

图中：1底盘、2万向轮、3推把、4电动推杆、5连接件、6滑轨、7升降杆、8支撑杆、9顶板、10滑轮固定片、11定滑轮、12拉绳、13挡板、14摇把、15羊角钩、16卷筒架、17卷筒、18连接杆、19转柄、20螺杆、21螺纹筒、22压板、23橡胶片。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

下面详细描述本专利的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本专利，而不能理解为对本专利的限制。

在本专利的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本专利和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本专利的限制。

在本专利的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本专利中的具体含义。

实施例1

参照图1-2，一种承重轻龙骨安装用吊运装置，包括底盘1、万向轮2和推把3，四个万向轮2分别安装于底盘1底部的四角，且两个推把3平行安装于底盘1顶部的一侧，底盘1顶部的中间位置固定连接有滑轨6，且滑轨6的内部滑动连接有升降杆7，升降杆7一侧的中部焊接有连接件5，且连接件5的底部通过螺栓连接有电动推杆4，电动推杆4的底部与底盘1的顶部固定连接，且升降杆7的顶部固定连接有顶板9，顶板9一侧的底部转动连接有定滑轮11，且定滑轮11的轮槽绕接有拉绳12，拉绳12的一端固定连接有羊角钩15，且拉绳12的另一端固定连接有收卷机构，通过绳索绑缚龙骨，绳索的顶部栓接于羊角钩15内部，收卷机构收卷拉绳12，通过定滑轮11向上起吊龙骨，电动推杆4通过连接件5向上推动升降杆7，带动定滑轮11上升，可以根据龙骨的安装高度自由调节电动推杆4的伸缩量，使装置具有广泛的适用性，吊运工作结束后，电动推杆4带动升降杆7缩回滑轨6中，节省装置的占用空间，便于运输和存放。

其中，收卷机构包括卷筒架16、卷筒17和摇把14，且两个卷筒架16固定连接于底盘1的顶部，卷筒17通过轴承转动连接于两个卷筒架16之间，摇把14通过花键传动连接于卷筒17的一端，拉绳12的一端与卷筒17固定连接，转动摇把14，带动卷筒17转动，对拉绳12进行收卷。

其中，卷筒17的表面开设有均匀分布的防滑纹，且卷筒17两侧外壁的圆周均焊接有挡板13，卷筒17表面的防滑纹增加拉绳12与卷筒17间的摩擦力，便于拉绳12的收卷，且拉绳12被收卷于两个挡板13之间。

其中，升降杆7顶部的一侧倾斜焊接有支撑杆8，且支撑杆8的顶部焊接于顶板9的底部，通过支撑杆8对顶板9进行加固。

其中，顶板9一侧的底部平行焊接有两个滑轮固定片10，且定滑轮11通过轴承转动连接于两个滑轮固定片10之间。

工作原理：通过绳索绑缚龙骨，绳索的顶部栓接于羊角钩15内部，转动摇把14，带动卷筒17转动，对拉绳12进行收卷，卷筒17表面的防滑纹增加拉绳12与卷筒17间的摩擦力，便于拉绳12的收卷，且拉绳12被收卷于两个挡板13之间，通过定滑轮11向上起吊龙骨，电动推杆4通过连接件5向上推动升降杆7，带动定滑轮11上升，可以根据龙骨的安装高度自由调节电动推杆4的伸缩量，使装置具有广泛的适用性，吊运工作结束后，电动推杆4带动升降杆7缩回滑轨6中，节省装置的占用空间，便于运输和存放。

实施例2

参照图3，一种承重轻龙骨安装用吊运装置，本实施例相较于实施例1，底盘1靠近推把3的一侧焊接有连接杆18，且连接杆18的一端焊接有螺纹筒21。

工作原理：通过转柄19向下转动螺杆20，使压板22向下按压地面，对装置进行固定，橡胶片23处于地面与压板22之间，压板22的压力使橡胶片23产生延展，增加了与地面的接触面积，进而增加了与地面之间的摩擦力，优化装置的固定效果。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
