一种建筑空调用排风管的制作方法

本实用新型涉及空调技术领域，具体为一种建筑空调用排风管。

背景技术：

空调即空气调节器是指用人工手段，对建筑或构筑物内环境空气的温度、湿度、流速等参数进行调节和控制的设备，一般包括冷源/热源设备，冷热介质输配系统，末端装置等几大部分和其他辅助设备，主要包括，制冷主机、水泵、风机和管路系统，末端装置则负责利用输配来的冷热量，具体处理空气状态，使目标环境的空气参数达到要求。

排风管是空调领域中必不可少的结构之一，现有的建筑空调用排风管在使用过程中大多使用螺栓进行固定安装，导致现有的建筑空调用排风管安装时费时费力，不方便使用者使用，降低了建筑空调用排风管的实用性。

技术实现要素：

本实用新型的目的在于提供一种建筑空调用排风管，具备方便安装的优点，解决了现有的建筑空调用排风管在使用过程中大多使用螺栓进行固定安装，导致现有的建筑空调用排风管安装时费时费力，不方便使用者使用的问题。

为实现上述目的，本实用新型提供如下技术方案：一种建筑空调用排风管，包括下连接管结构，所述下连接管结构的表面活动连接有上连接管，所述下连接管结构顶部的两侧均固定连接有支撑柱，所述支撑柱的顶部固定连接有壳体，所述壳体的两侧均贯穿设置有活动杆，所述活动杆的正表面固定连接有凸块，所述凸块的表面活动连接有滑套，两个滑套相对的一侧固定连接有连接座，所述连接座的顶部固定连接有卡块，所述下连接管结构的表面开设有与卡块相适配的卡槽，所述卡块远离连接座的一侧贯穿至卡槽的内腔，所述连接座的底部固定连接有上固定座，所述上固定座的底部固定连接有弹簧，所述弹簧的底部固定连接有下固定座，所述下固定座的底部与壳体固定连接。

优选的，所述下连接管结构包含有安装座，所述安装座的顶部固定连接有上通风管，所述安装座的底部固定连接有下通风管，所述上连接管的底部与安装座活动连接，所述卡槽位于上通风管的两侧。

优选的，所述壳体内腔顶部和底部的两侧均固定连接有限位杆，所述限位杆的表面活动连接有限位活动套，所述限位活动套的一侧与滑套固定连接。

优选的，所述限位活动套表面的底部固定连接有缓冲垫，所述缓冲垫的底部与壳体固定连接。

优选的，所述活动杆的一端固定连接有推板，所述推板的表面设置有防滑纹。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过按动推板，卡块最终滑入壳体的内腔中，将上连接管套设在上通风管的表面上，上连接管的底部与安装座接触，松开推板，卡块嵌入卡槽的内腔，完成固定，该建筑空调用排风管具备方便安装的优点，节约了人力物力，解放了生产力，方便了使用者使用，提高了建筑空调用排风管的实用性，解决了现有的建筑空调用排风管在使用过程中大多使用螺栓进行固定安装，导致现有的建筑空调用排风管安装时费时费力，不方便使用者使用的问题。

2、本实用新型通过限位杆和限位活动套的配合使用，可以对滑套进行限位，提高了滑套上下移动时的稳定性，通过缓冲垫的配合使用，通过其材料的物理特性，可以对限位活动套提供缓冲，延长了限位活动套的使用寿命，通过推板的设置，增大了使用者手掌与活动杆之间的接触面积，方便了使用者推动活动杆。

附图说明

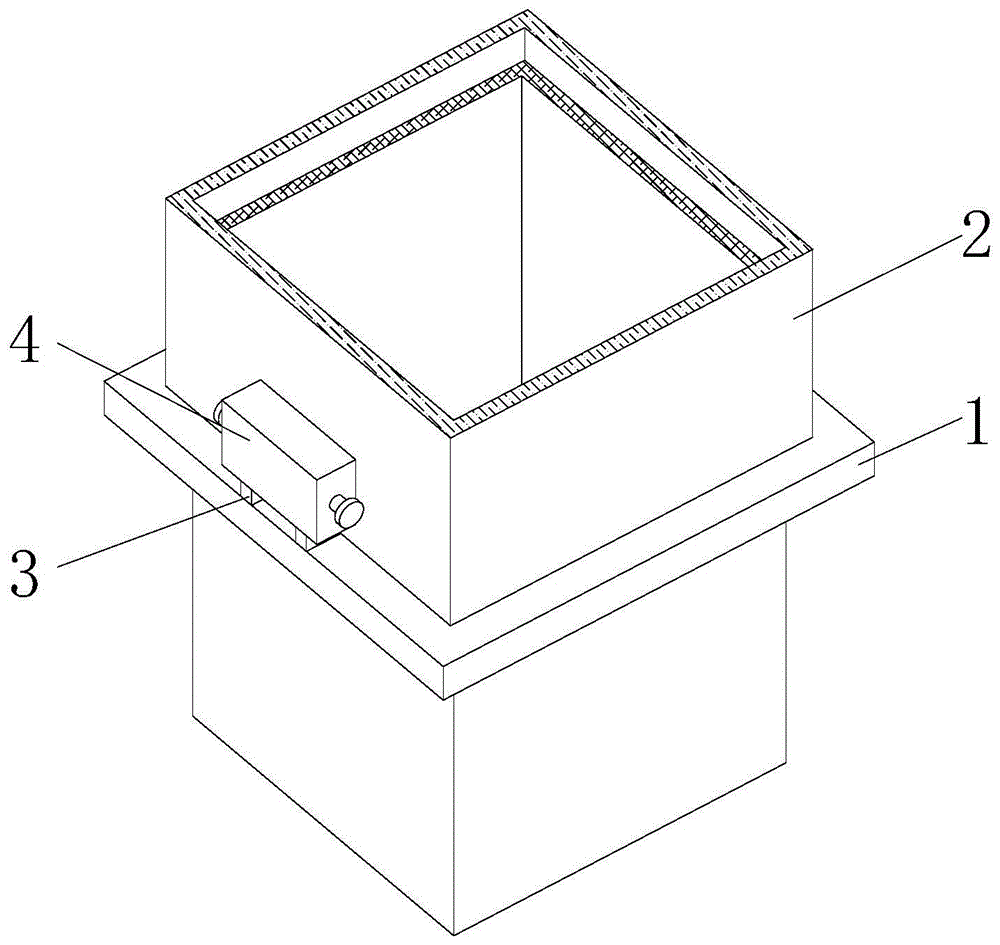

图1为本实用新型结构示意图；

图2为本实用新型分解示意图；

图3为本实用新型锁块结构主视剖面图。

图中：1、下连接管结构；101、安装座；102、上通风管；103、下通风管；2、上连接管；3、支撑柱；4、壳体；5、活动杆；6、凸块；7、滑套；8、连接座；9、卡块；10、卡槽；11、上固定座；12、弹簧；13、下固定座；14、限位杆；15、限位活动套；16、缓冲垫；17、推板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种建筑空调用排风管，包括下连接管结构1，下连接管结构1包含有安装座101，安装座101的顶部固定连接有上通风管102，安装座101的底部固定连接有下通风管103，上连接管2的底部与安装座101活动连接，卡槽10位于上通风管102的两侧，下连接管结构1的表面活动连接有上连接管2，下连接管结构1顶部的两侧均固定连接有支撑柱3，支撑柱3的顶部固定连接有壳体4，壳体4的两侧均贯穿设置有活动杆5，活动杆5的一端固定连接有推板17，推板17的表面设置有防滑纹，通过推板17的设置，增大了使用者手掌与活动杆5之间的接触面积，方便了使用者推动活动杆5，活动杆5的正表面固定连接有凸块6，凸块6的表面活动连接有滑套7，壳体4内腔顶部和底部的两侧均固定连接有限位杆14，限位杆14的表面活动连接有限位活动套15，限位活动套15的一侧与滑套7固定连接，通过限位杆14和限位活动套15的配合使用，可以对滑套7进行限位，提高了滑套7上下移动时的稳定性，限位活动套15表面的底部固定连接有缓冲垫16，缓冲垫16的底部与壳体4固定连接，通过缓冲垫16的配合使用，通过其材料的物理特性，可以对限位活动套15提供缓冲，延长了限位活动套15的使用寿命，两个滑套7相对的一侧固定连接有连接座8，连接座8的顶部固定连接有卡块9，下连接管结构1的表面开设有与卡块9相适配的卡槽10，卡块9远离连接座8的一侧贯穿至卡槽10的内腔，连接座8的底部固定连接有上固定座11，上固定座11的底部固定连接有弹簧12，弹簧12的底部固定连接有下固定座13，下固定座13的底部与壳体4固定连接。

工作原理：本实用新型使用时，使用者通过按动推板17，推板17带动活动杆5移动，活动杆5通过凸块6带动滑套7移动，滑套7通过连接座8带动卡块9向下移动，弹簧12受力收缩，卡块9最终滑入壳体4的内腔中，将上连接管2套设在上通风管102的表面上，上连接管2的底部与安装座101接触，松开推板17，弹簧12恢复长度，卡块9嵌入卡槽10的内腔，完成固定，即达到了方便安装的目的。

综上所述：该建筑空调用排风管，通过按动推板17，卡块9最终滑入壳体4的内腔中，将上连接管2套设在上通风管102的表面上，上连接管2的底部与安装座101接触，松开推板17，卡块9嵌入卡槽10的内腔，完成固定，该建筑空调用排风管具备方便安装的优点，节约了人力物力，解放了生产力，方便了使用者使用，提高了建筑空调用排风管的实用性，解决了现有的建筑空调用排风管在使用过程中大多使用螺栓进行固定安装，导致现有的建筑空调用排风管安装时费时费力，不方便使用者使用的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
