一种畜牧养殖喂养槽清理装置的制作方法

本实用新型涉及畜牧养殖技术领域，具体为一种畜牧养殖喂养槽清理装置。

背景技术：

随着人们生活水平的不断提高，对牛羊肉的需求量也不断增加，加之农村生活条件的提高以及农业生产机械化的发展，牛羊也逐渐退出了家庭养殖，现在的牛羊养殖主要是一些规模化、专门化的养殖场，但受多方面的影响，短时间内牛羊生产数量还满足不了国内市场需求，喂养时必须用到喂养槽，将饲料、干草等食物放置在喂养槽内部。

工作人员对喂养槽内部的剩余的食物进行清理，方便进行下次喂食，目前现有的畜牧养殖喂养槽清理装置，清洁效果差且不方便使用，长时间会滋养很多细菌，会造成牲畜出现疾病，同时人工清洁劳动强度大，降低了工作效率，无法满足使用者需求，降低了畜牧养殖喂养槽清理装置的实用性。

技术实现要素：

本实用新型的目的在于提供一种畜牧养殖喂养槽清理装置，具备清洁效果好且方便使用的优点，解决了现有的畜牧养殖喂养槽清理装置清洁效果差且不方便使用的问题。

为实现上述目的，本实用新型提供如下技术方案：一种畜牧养殖喂养槽清理装置，包括喂养槽主体，所述喂养槽主体正面的底部固定连接有壳体，所述壳体正面的左侧设置有驱动组件，所述壳体正面的底部开设有滑槽一，所述滑槽一的内腔滑动连接有滑板，所述喂养槽主体内腔的左侧设置有清洁组件。

优选的，所述驱动组件包括电机，所述电机的输出端固定连接有齿轮，所述齿轮的背面贯穿至壳体的内腔并啮合有齿条板，所述齿条板的底部与壳体内腔的底部固定连接，所述电机的底部与滑板的顶部固定连接。

优选的，所述电机的顶部通过固定块固定连接有支撑柱，所述支撑柱内侧的顶部固定连接有横杆。

优选的，所述清洁组件包括清洁刷盘，所述清洁刷盘的前侧和后侧均设置有毛刷，所述清洁刷盘顶部的前侧和后侧均通过螺栓设置有固定座，所述固定座的顶部通过固定块固定连接有固定柱，所述固定柱的外侧固定连接有连接板，所述连接板外侧的顶部和底部均通过固定块固定连接有清洁盘，所述固定柱的顶部与横杆底部的两侧固定连接。

优选的，所述喂养槽主体内腔左侧的前侧和后侧均开设有滑槽二，且滑槽二的内腔通过滑块设置有与清洁组件配合使用的挡板，所述喂养槽主体底部的两侧均固定连接有支撑腿，且支撑腿的底部固定连接有防滑垫，所述喂养槽主体右侧的底部连通有排放管，且排放管的顶部设置有排放阀。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过设置喂养槽主体、壳体、驱动组件、滑槽一、滑板、清洁组件、支撑柱和横杆的相互配合，达到了清洁效果好且方便使用的优点，解决了现有的畜牧养殖喂养槽清理装置清洁效果差且不方便使用的问题，长时间不会滋养很多细菌，不好造成牲畜出现疾病，同时人工清洁劳动强度不大，提高了工作效率，可以满足使用者需求，提高了畜牧养殖喂养槽清理装置的实用性。

2、本实用新型通过设置防滑垫和支撑腿，增加了喂养槽主体与地面之间的摩擦，避免喂养槽主体出现打滑的现象，增加了喂养槽主体的稳定性，通过设置固定座和螺栓，对清洁刷盘起到固定的作用，这样清洁刷盘在使用时效果更好，避免了清洁刷盘在使用时出现晃动，同时也便于人们对清洁刷盘进行拆卸或更换，通过设置滑板和滑槽一，使电机在壳体的外侧滑动的更加顺畅，减少了电机与壳体之间的摩擦，延长了电机与壳体的使用寿命，同时滑板和滑槽一对电机也起到限位的作用，避免电机在移动的过程中出现倾斜的现象。

附图说明

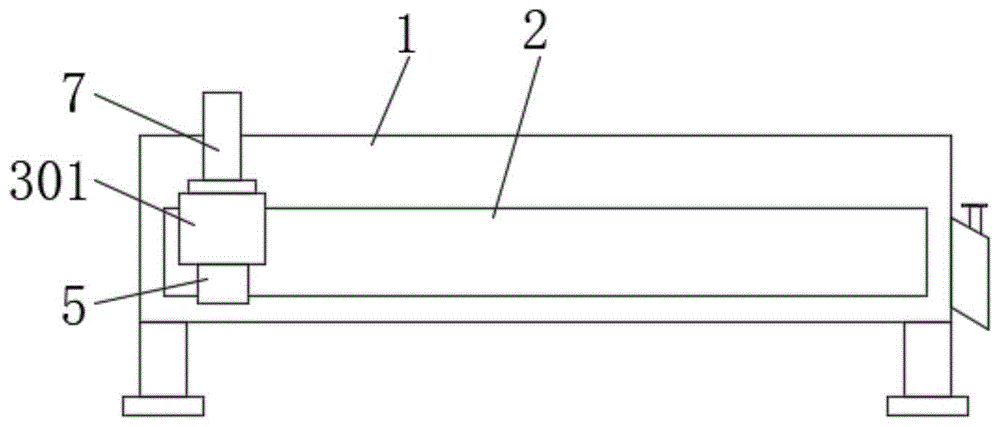

图1为本实用新型结构示意图；

图2为本实用新型喂养槽主体结构右视图；

图3为本实用新型齿条板结构俯视图；

图4为本实用新型喂养槽主体结构俯视图。

图中：1、喂养槽主体；2、壳体；3、驱动组件；301、电机；302、齿轮；303、齿条板；4、滑槽一；5、滑板；6、清洁组件；601、清洁刷盘；602、固定座；603、固定柱；604、连接板；605、清洁盘；7、支撑柱；8、横杆。

具体实施方式

为了使本领域技术人员更好地理解本实用新型的技术方案，下面结合附图对本实用新型进行详细描述，本部分的描述仅是示范性和解释性，不应对本实用新型的保护范围有任何的限制作用。

应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。

需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”等仅用于区分描述，而不能理解为指示或暗示相对重要性。

此外，术语“水平”、“竖直”、“悬垂”等术语并不表示要求部件绝对水平或悬垂，而是可以稍微倾斜。如“水平”仅仅是指其方向相对“竖直”而言更加水平，并不是表示该结构一定要完全水平，而是可以稍微倾斜。

在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

请参阅图1-4，一种畜牧养殖喂养槽清理装置，包括喂养槽主体1，喂养槽主体1内腔左侧的前侧和后侧均开设有滑槽二，且滑槽二的内腔通过滑块设置有与清洁组件6配合使用的挡板，喂养槽主体1底部的两侧均固定连接有支撑腿，且支撑腿的底部固定连接有防滑垫，通过设置防滑垫和支撑腿，增加了喂养槽主体1与地面之间的摩擦，避免喂养槽主体1出现打滑的现象，增加了喂养槽主体1的稳定性，喂养槽主体1右侧的底部连通有排放管，且排放管的顶部设置有排放阀，喂养槽主体1正面的底部固定连接有壳体2，壳体2正面的左侧设置有驱动组件3，驱动组件3包括电机301，电机301的顶部通过固定块固定连接有支撑柱7，支撑柱7内侧的顶部固定连接有横杆8，电机301的输出端固定连接有齿轮302，齿轮302的背面贯穿至壳体2的内腔并啮合有齿条板303，齿条板303的底部与壳体2内腔的底部固定连接，电机301的底部与滑板5的顶部固定连接，壳体2正面的底部开设有滑槽一4，滑槽一4的内腔滑动连接有滑板5，通过设置滑板5和滑槽一4，使电机301在壳体2的外侧滑动的更加顺畅，减少了电机301与壳体2之间的摩擦，延长了电机301与壳体2的使用寿命，同时滑板5和滑槽一4对电机301也起到限位的作用，避免电机301在移动的过程中出现倾斜的现象，喂养槽主体1内腔的左侧设置有清洁组件6，清洁组件6包括清洁刷盘601，清洁刷盘601的前侧和后侧均设置有毛刷，清洁刷盘601顶部的前侧和后侧均通过螺栓设置有固定座602，通过设置固定座602和螺栓，对清洁刷盘601起到固定的作用，这样清洁刷盘601在使用时效果更好，避免了清洁刷盘601在使用时出现晃动，同时也便于人们对清洁刷盘601进行拆卸或更换，固定座602的顶部通过固定块固定连接有固定柱603，固定柱603的外侧固定连接有连接板604，连接板604外侧的顶部和底部均通过固定块固定连接有清洁盘605，固定柱603的顶部与横杆8底部的两侧固定连接，通过设置喂养槽主体1、壳体2、驱动组件3、滑槽一4、滑板5、清洁组件6、支撑柱7和横杆8的相互配合，达到了清洁效果好且方便使用的优点，解决了现有的畜牧养殖喂养槽清理装置清洁效果差且不方便使用的问题，长时间不会滋养很多细菌，不好造成牲畜出现疾病，同时人工清洁劳动强度不大，提高了工作效率，可以满足使用者需求，提高了畜牧养殖喂养槽清理装置的实用性。

使用时，使用者将挡板取下，然后再通过外置控制器打开电机301，电机301带动齿轮302转动，齿轮302与齿条板303啮合带动电机301移动，电机301带动滑板5在滑槽一4的内腔平稳移动，同时电机301通过支撑柱7和横杆8带动固定柱603移动，固定柱603通过固定座602带动清洁刷盘601和毛刷移动，同时固定柱603通过连接板604带动清洁盘605移动，使清洁刷盘601和毛刷与清洁盘605对喂养槽主体1底部和内壁进行清洁，将喂养槽主体1内残留的进行清洁，可以再通过外接水管用水清洗即可，清理后通过排放管排出，再通过上述步骤将挡板对清洁组件6进行阻隔，从而达到了清洁效果好且方便使用的优点。

申请文件中使用到的标准零件均可以从市场上购买，本申请文件中所有的部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知，根据说明书和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中常规的型号，该文中出现的电器元件均与外界的主控制器及220v市电电连接，并且主控制器可为电机等起到控制的常规已知设备。

需要说明的是，在本文中，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

本文中应用了具体个例对本实用新型的原理及实施方式进行了阐述，以上实例的说明只是用于帮助理解本实用新型的方法及其核心思想。以上仅是本实用新型的优选实施方式，应当指出，由于文字表达的有限性，而客观上存在无限的具体结构，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进、润饰或变化，也可以将上述技术特征以适当的方式进行组合；这些改进润饰、变化或组合，或未经改进将实用新型的构思和技术方案直接应用于其它场合的，均应视为本实用新型的保护范围。
