一种胶囊除尘装置的制作方法

1.本实用新型涉及胶囊生产技术领域，特别是一种胶囊除尘装置。


背景技术：

2.胶囊在现代医药领域运用的十分广泛，用胶囊装的药物，一般都是对食道和胃粘膜有刺激性的粉末或颗粒，或口感不好，易于挥发，在口腔中易被唾液分解，以及易吸入气管的药物。这些药装入胶囊，既保护了药物药性不被破坏，也保护了消化器官和呼吸道。
3.大多数的胶囊处尘装置无法对胶囊进行有效的除尘，无法对一些细小的灰尘进清理，这些细小的灰尘会对胶囊的品质大大折扣，影响病人的服用，本新型的一种胶囊除尘装置可以对以上问题进行解决。


技术实现要素：

4.本实用新型的目的在于克服现有技术的缺点，提供一种胶囊除尘装置。
5.本实用新型的目的通过以下技术方案来实现：一种胶囊除尘装置，包括箱体，所述箱体对称的两个侧均开设有一个第一通孔，所述箱体的一侧开设有出料口，所述箱体的一侧开设有矩形通槽，所述箱体内部对称的两侧固定连接有两个滑杆，所述箱体的顶部固定连接有顶板，所述顶板的中部开设有放置槽，所述放置槽的内部固定连接有一个离子风机，所述箱体的一侧开设有第二通孔，所述第二通孔的内部固定有进料斗，所述箱体的内部固定连接有过滤网，所述箱体的一侧开设有两个滑槽，两个所述滑槽呈对称分布，所述滑杆外表面的一侧设置有除尘设备，所述箱体的内部滑动连接有一个集尘柜。
6.可选的，所述除尘设备包括丝杠，所述丝杠外表面的一侧设置有毛刷，所述毛刷的一侧开设有两个第三通孔，两个所述第三通孔呈对称分布，所述毛刷的一侧开设有限位孔，所述丝杠的一侧设置有伺服电机，所述伺服电机输出轴的一侧固定连接于丝杠的一侧，所述伺服电机的一侧固定连接于箱体的一侧。
7.可选的，所述集尘柜的顶部两侧均固定连接有一个滑块，所述集尘柜的一侧固定连接有把手。
8.可选的，所述箱体的一侧固定连接有一个出料通孔，所述出料通孔的一侧固定连接有收料箱，所述收料箱的一侧开设有收料口。
9.可选的，所述第三通孔的形状和大小与滑杆的形状和大小相适配，所述第三通孔的内部滑动连接于滑杆外表面的一侧。
10.可选的，所述丝杠的形状和大小与第一通孔的形状和大小相适配，所述丝杠外表面的一侧滑动连接于第一通孔的内部，所述限位孔的形状和大小与丝杠的形状和大小相适配，所述丝杠外表面的一侧螺纹连接于限位孔的内部。
11.可选的，所述滑槽的形状和大小与滑块的形状和大小相适配，所述滑槽的内部滑动连接于滑块外表面的一侧。
12.本实用新型具有以下优点：
13.1、大对数的胶囊除尘装置无法对胶囊进行有效的除尘，一些细小的灰尘附着在胶囊的缝隙中无法清除，本新型的一种胶囊除尘装置中通过电机带动丝杠转动，丝杠带动毛刷进行反复运动，当毛刷进行反复运动时可以把过滤网上胶囊上一些大的灰尘和一些较小的灰尘给清除掉，因为本新型的毛刷要比大多数毛刷中的刷毛更加细小，所以可以有效的把胶囊上的灰尘给清理掉，被清理掉的灰尘会通过过滤网中的漏洞中掉入到集尘柜中，本新型的一种胶囊除尘装置可以有效的把胶囊中的灰尘给处理干净，提高了胶囊的品质，对患者有效的负责。
14.2、本新型的一种胶囊除尘装置中的离子风机可以让细小的灰尘无法附着在胶囊的外表外和铰接处，因为离子风机可以去除胶囊外表面的静电，没有了静电灰尘就无法附着在胶囊的外表面就会随着除尘装置的清理掉落在集尘柜中，离子风机的体型小，而且轻便，所以安装和拆卸起来也非常的方便，本新型的一种胶囊除尘装置通过离子风机和除尘装置的配合让除尘更加的完美和有效，提高了工作效率，大大的保证了胶囊的卫生品质。
附图说明

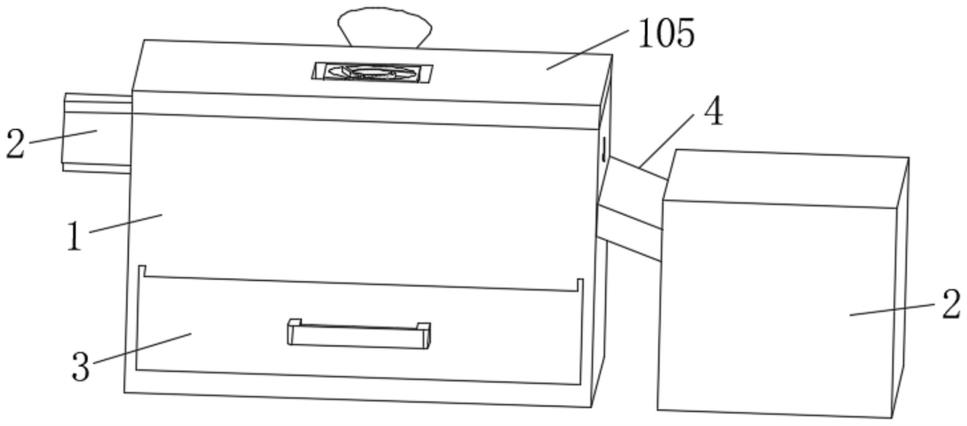

15.图1为本实用新型的结构示意图；
16.图2为本实用新型箱体的结构示意图；
17.图3为本实用新型箱体的爆炸结构示意图；
18.图4为本实用新型除尘设备的结构示意图。
19.图中：1-箱体，101-第一通孔，102-出料口，103-矩形通槽，104-滑杆，105
‑ꢀ
顶板，106-放置槽，107-离子风机，108-第二通孔，109-进料斗，110-过滤网， 111-滑槽，2-除尘设备，201-丝杠，202-毛刷，203-第三通孔，204-限位孔，205
‑ꢀ
电机，3-集尘柜，301-滑块，302-把手，4-出料通孔，5-收料口。
具体实施方式
20.下面结合附图对本实用新型做进一步的描述，但本实用新型的保护范围不局限于以下所述。
21.如图1-4所示，一种胶囊除尘装置，它包括箱体1，箱体1对称的两个侧均开设有一个第一通孔101，箱体1的一侧开设有出料口102，胶囊从进料斗109 进入，然后落入过滤网111上，箱体1的一侧开设有矩形通槽103，箱体1内部对称的两侧固定连接有两个滑杆104，箱体1的顶部固定连接有顶板105，顶板 105的中部开设有放置槽106，放置槽106的内部固定连接有一个离子风机107，本新型的一种胶囊除尘装置中的离子风机107可以让细小的灰尘无法附着在胶囊的外表外和铰接处，因为离子风机107可以去除胶囊外表面的静电，没有了静电灰尘就无法附着在胶囊的外表面就会随着除尘装置2的清理掉落在集尘柜3 中，离子风机107的体型小，而且轻便，所以安装和拆卸起来也非常的方便，本新型的一种胶囊除尘装置通过离子风机107和除尘装置2的配合让除尘更加的完美和有效，提高了工作效率，大大的保证了胶囊的卫生品质，箱体1的一侧开设有第二通孔108，第二通孔108的内部固定有进料斗109，箱体1的内部固定连接有过滤网110，过滤网110中的网口要不胶囊小很多，不用担心胶囊会掉落的情况，过滤网110中的网口能过经过灰尘大小的东西，箱体1的一侧开设有两个滑槽111，两个滑槽111呈对称分布，滑杆104外表面的一侧设置有除尘设备2，箱体
1的内部滑动连接有一个集尘柜3。
22.作为本实用新型的一种优选技术方案：所除尘设备2包括丝杠201，丝杠 201外表面的一侧设置有毛刷202，毛刷202的一侧开设有两个第三通孔203，两个第三通孔203呈对称分布，毛刷202的一侧开设有限位孔204，丝杠201的一侧设置有伺服电机205，伺服电机205输出轴的一侧固定连接于丝杠201的一侧，伺服电机205的一侧固定连接于箱体1的一侧，大对数的胶囊除尘装置无法对胶囊进行有效的除尘，一些细小的灰尘附着在胶囊的缝隙中无法清除，本新型的一种胶囊除尘装置中通过电机205带动丝杠201转动，丝杠201带动毛刷202 进行反复运动，当毛刷202进行反复运动时可以把过滤网110上胶囊上一些大的灰尘和一些较小的灰尘给清除掉，因为本新型的毛刷202要比大多数毛刷中的刷毛更加细小，所以可以有效的把胶囊上的灰尘给清理掉，被清理掉的灰尘会通过过滤网110中的漏洞中掉入到集尘柜3中，本新型的一种胶囊除尘装置可以有效的把胶囊中的灰尘给处理干净，提高了胶囊的品质，对患者有效的负责。
23.作为本实用新型的一种优选技术方案：集尘柜3的顶部两侧均固定连接有一个滑块301，集尘柜3的一侧固定连接有把手302，除尘设备2和离子风机107 清除过后的灰尘都会从过滤网110中的网口落入到集尘柜3中，滑块301可以让集尘柜3在箱体1中稳定的来回滑动。
24.作为本实用新型的一种优选技术方案：箱体1的一侧固定连接有一个出料通孔4，出料通孔4的一侧固定连接有收料箱5，收料箱5的一侧开设有收料口 501。
25.作为本实用新型的一种优选技术方案：第三通孔203的形状和大小与滑杆 104的形状和大小相适配，第三通孔203的内部滑动连接于滑杆104外表面的一侧。第三通孔203的形状和大小与滑杆104的形状和大小相适配，第三通孔203 的内部滑动连接于滑杆104外表面的一侧。
26.作为本实用新型的一种优选技术方案：丝杠201的形状和大小与第一通孔 101的形状和大小相适配，丝杠201外表面的一侧滑动连接于第一通孔101的内部，限位孔204的形状和大小与丝杠201的形状和大小相适配，丝杠201外表面的一侧螺纹连接于限位孔204的内部。
27.作为本实用新型的一种优选技术方案：滑槽111的形状和大小与滑块301 的形状和大小相适配，滑槽111的内部滑动连接于滑块301外表面的一侧。
28.综上所述：大对数的胶囊除尘装置无法对胶囊进行有效的除尘，一些细小的灰尘附着在胶囊的缝隙中无法清除，本新型的一种胶囊除尘装置中通过电机 205带动丝杠201转动，丝杠201带动毛刷202进行反复运动，当毛刷202进行反复运动时可以把过滤网110上胶囊上一些大的灰尘和一些较小的灰尘给清除掉，因为本新型的毛刷202要比大多数毛刷中的刷毛更加细小，所以可以有效的把胶囊上的灰尘给清理掉，被清理掉的灰尘会通过过滤网110中的漏洞中掉入到集尘柜3中，本新型的一种胶囊除尘装置可以有效的把胶囊中的灰尘给处理干净，提高了胶囊的品质，对患者有效的负责；本新型的一种胶囊除尘装置中的离子风机107可以让细小的灰尘无法附着在胶囊的外表外和铰接处，因为离子风机107可以去除胶囊外表面的静电，没有了静电灰尘就无法附着在胶囊的外表面就会随着除尘装置2的清理掉落在集尘柜3中，离子风机107的体型小，而且轻便，所以安装和拆卸起来也非常的方便，本新型的一种胶囊除尘装置通过离子风机107和除尘装置2的配合让除尘更加的完美
和有效，提高了工作效率，大大的保证了胶囊的卫生品质。
29.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
