一种公路护栏刷漆装置的制作方法

本实用新型涉及一种刷漆装置，尤其涉及一种公路护栏刷漆装置。

背景技术：

公路的字面含义是公用之路、公众交通之路，汽车、单车、人力车、马等众多交通工具及行人都可以走，当然不同公路限制不同。民间也称作马路，如"马路天使"里的用法，不限于马匹专用。

油漆是一种能牢固覆盖在物体表面，起保护、装饰、标志和其他特殊用途的化学混合物涂料。“涂料是一种材料，这种材料可以用不同的施工工艺涂覆在物件表面，形成粘附牢固、具有一定强度、连续的固态薄膜。这样形成的膜通称涂膜，又称漆膜或涂层。

现有的刷漆装置存在刷漆效率低、工作强度大、易污染环境的缺点，因此亟需研发一种刷漆效率高、工作强度小、对环境污染小的公路护栏刷漆装置。

技术实现要素：

（1）要解决的技术问题

本实用新型为了克服现有的刷漆装置刷漆效率低、工作强度大、易污染环境的缺点，本实用新型要解决的技术问题是提供一种刷漆效率高、工作强度小、对环境污染小的公路护栏刷漆装置。

（2）技术方案

为了解决上述技术问题，本实用新型提供了这样一种公路护栏刷漆装置，包括有底板、车轮、纵向导向杆、油漆箱、气缸、支架、水箱、支板、纵向丝杆、气泵、软管、导向套、横向电机、顶板、横向丝杆、横向导向杆、平板、螺母、电机座、摆动电机、刷子和纵向电机，底板底部左右两侧均设置有车轮，底板顶部从左至右依次设置有纵向导向杆、支架、水箱、支板、纵向丝杆和气泵，纵向导向杆上设置有导向套，导向套左侧设置有横向电机，纵向导向杆顶端设置有顶板，支架上设置有气缸，气缸左端连接有油漆箱，纵向丝杆上端与顶板底部连接，顶板顶部右侧设置有纵向电机，纵向电机下端与纵向丝杆连接，气泵上设置有软管，软管固定在支板上，纵向丝杆上设置有螺母，导向套上部与螺母上部之间设置有横向导向杆，导向套下部与螺母下部之间安装有横向丝杆，横向丝杆左端与横向电机连接，横向丝杆上设置有平板，横向导向杆穿过平板，平板底部设置有电机座，电机座底部连接有摆动电机，摆动电机的下端连接有刷子。

优选地，还包括有搅拌电机、搅拌轴和搅拌轮，底板底部设置有搅拌电机，搅拌电机上设置有搅拌轴，搅拌轴穿过底板，搅拌轴上设置有搅拌轮，搅拌轮设在水箱内。

优选地，摆动电机为伺服电机。

工作原理：先启动气缸伸缩，带动油漆箱左右移动，油漆箱晃动，使油漆混合均匀，油漆均匀后，关闭气缸。当要对公路护栏进行刷漆时，启动纵向电机正转，纵向电机带动纵向丝杆正转，带动螺母向下运动，同时带动横向导向杆、平板和刷子向下运动。当刷子完全浸在油漆箱内的油漆时，关闭纵向电机，如此可使刷子沾满油漆。启动纵向电机反转，使刷子向上移动，刷子复位后，关闭纵向电机。启动横向电机正反交替转动，横向电机带动横向丝杆正反交替转动，带动平板和刷子左右移动，如此使刷子对准护栏。启动摆动电机，摆动电机带动刷子摆动，刷子对公路护栏进行刷漆。同时启动纵向电机正反交替转动，使刷子上下移动，刷子对护栏上下两部进行刷漆。同时推动车移动，刷子对护栏全部刷完漆后，关闭纵向电机和摆动电机，人不再推动车。启动横向电机正反交替转动，从而使刷子左右移动，如此使刷子运动到水箱正上方之后，关闭横向电机。启动纵向电机正转，从而使刷子向下运动，当刷子完全浸在水箱内时，关闭纵向电机，启动摆动电机转动，摆动电机带动刷子摆动，使刷子完全清洗干净。然后关闭摆动电机，启动纵向电机逆时针转动，从而带动刷子向上运动，当刷子运动到软管的左侧时，关闭纵向电机。启动气泵，气泵泵气，空气通过软管吹出，将刷子吹干，吹干后，关闭气泵。

因为还包括有搅拌电机、搅拌轴和搅拌轮，底板底部设置有搅拌电机，搅拌电机上设置有搅拌轴，搅拌轴穿过底板，搅拌轴上设置有搅拌轮，搅拌轮设在水箱内，所以当刷子完全浸在水箱内时，可以启动搅拌电机转动，搅拌电机带动搅拌轴转动，带动搅拌轮转动，搅拌轮将水箱内的水搅动，能使刷子更加快速地清洗干净，清洗完后，关闭搅拌电机。

因为摆动电机为伺服电机，所以伺服电机能够更为精确地调节转速。

（3）有益效果

本实用新型达到了刷漆效率高、工作强度小、对环境污染小的效果。

附图说明

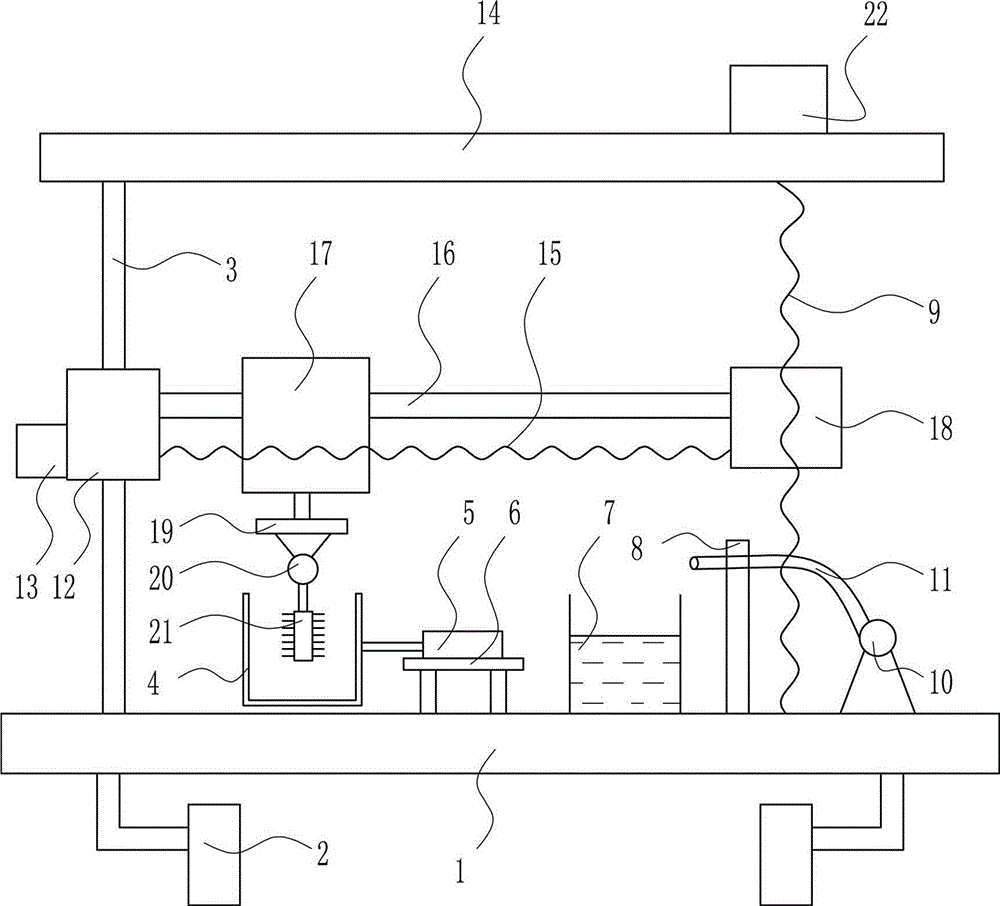

图1是本实用新型的第一种主视结构示意图。

图2是本实用新型的第二种主视结构示意图。

附图中的标记为：1-底板，2-车轮，3-纵向导向杆，4-油漆箱，5-气缸，6-支架，7-水箱，8-支板，9-纵向丝杆，10-气泵，11-软管，12-导向套，13-横向电机，14-顶板，15-横向丝杆，16-横向导向杆，17-平板，18-螺母，19-电机座，20-摆动电机，21-刷子，22-纵向电机，23-搅拌电机，24-搅拌轴，25-搅拌轮。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种公路护栏刷漆装置，如图1-2所示，包括有底板1、车轮2、纵向导向杆3、油漆箱4、气缸5、支架6、水箱7、支板8、纵向丝杆9、气泵10、软管11、导向套12、横向电机13、顶板14、横向丝杆15、横向导向杆16、平板17、螺母18、电机座19、摆动电机20、刷子21和纵向电机22，底板1底部左右两侧均设置有车轮2，底板1顶部从左至右依次设置有纵向导向杆3、支架6、水箱7、支板8、纵向丝杆9和气泵10，纵向导向杆3上设置有导向套12，导向套12左侧设置有横向电机13，纵向导向杆3顶端设置有顶板14，支架6上设置有气缸5，气缸5左端连接有油漆箱4，纵向丝杆9上端与顶板14底部连接，顶板14顶部右侧设置有纵向电机22，纵向电机22下端与纵向丝杆9连接，气泵10上设置有软管11，软管11固定在支板8上，纵向丝杆9上设置有螺母18，导向套12上部与螺母18上部之间设置有横向导向杆16，导向套12下部与螺母18下部之间安装有横向丝杆15，横向丝杆15左端与横向电机13连接，横向丝杆15上设置有平板17，横向导向杆16穿过平板17，平板17底部设置有电机座19，电机座19底部连接有摆动电机20，摆动电机20的下端连接有刷子21。

还包括有搅拌电机23、搅拌轴24和搅拌轮25，底板1底部设置有搅拌电机23，搅拌电机23上设置有搅拌轴24，搅拌轴24穿过底板1，搅拌轴24上设置有搅拌轮25，搅拌轮25设在水箱7内。

摆动电机20为伺服电机。

工作原理：先启动气缸5伸缩，带动油漆箱4左右移动，油漆箱4晃动，使油漆混合均匀，油漆均匀后，关闭气缸5。当要对公路护栏进行刷漆时，启动纵向电机22正转，纵向电机22带动纵向丝杆9正转，带动螺母18向下运动，同时带动横向导向杆16、平板17和刷子21向下运动。当刷子21完全浸在油漆箱4内的油漆时，关闭纵向电机22，如此可使刷子21沾满油漆。启动纵向电机22反转，使刷子21向上移动，刷子21复位后，关闭纵向电机22。启动横向电机13正反交替转动，横向电机13带动横向丝杆15正反交替转动，带动平板17和刷子21左右移动，如此使刷子21对准护栏。启动摆动电机20，摆动电机20带动刷子21摆动，刷子21对公路护栏进行刷漆。同时启动纵向电机22正反交替转动，使刷子21上下移动，刷子21对护栏上下两部进行刷漆。同时推动车移动，刷子21对护栏全部刷完漆后，关闭纵向电机22和摆动电机20，人不再推动车。启动横向电机13正反交替转动，从而使刷子21左右移动，如此使刷子21运动到水箱7正上方之后，关闭横向电机13。启动纵向电机22正转，从而使刷子21向下运动，当刷子21完全浸在水箱7内时，关闭纵向电机22，启动摆动电机20转动，摆动电机20带动刷子21摆动，使刷子21完全清洗干净。然后关闭摆动电机20，启动纵向电机22逆时针转动，从而带动刷子21向上运动，当刷子21运动到软管11的左侧时，关闭纵向电机22。启动气泵10，气泵10泵气，空气通过软管11吹出，将刷子21吹干，吹干后，关闭气泵10。

因为还包括有搅拌电机23、搅拌轴24和搅拌轮25，底板1底部设置有搅拌电机23，搅拌电机23上设置有搅拌轴24，搅拌轴24穿过底板1，搅拌轴24上设置有搅拌轮25，搅拌轮25设在水箱7内，所以当刷子21完全浸在水箱7内时，可以启动搅拌电机23转动，搅拌电机23带动搅拌轴24转动，带动搅拌轮25转动，搅拌轮25将水箱7内的水搅动，能使刷子21更加快速地清洗干净，清洗完后，关闭搅拌电机23。

因为摆动电机20为伺服电机，所以伺服电机能够更为精确地调节转速。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
