一种滤布冲洗水箱的制作方法

本实用新型涉及pp板材设备技术领域，特别是涉及一种滤布冲洗水箱。

背景技术：

压滤机是一种常用的固液分离设备，如水合物的过滤，广泛应用于化工、制药、冶金、染料、食品、酿造、陶瓷以及环保等行业，压滤机的工作原理是利用过滤介质，对对象施加一定的压力，使得液体渗析出来，压滤机使用一段时间后，需要对滤布进行高压反冲洗，把滤布上的黏着物冲洗掉，使得滤布重新达到技术要求。

市场上滤布冲洗专用工具少，并且洗涤反复用水，造成水资源的大量浪费，为此，本实用新型提供一种滤布冲洗水箱，使得滤布气体液体分离方便，使得滤布二次使用。

技术实现要素：

本实用新型主要解决的技术问题是提供一种滤布冲洗水箱，使用方便，便于操作，稳定性好，可靠性高，使得滤布冲洗二次投入使用。

所述的一种滤布冲洗水箱，包括：水箱箱体和底座，其中水箱箱体采用圆柱体结构，材料选择pp，底座为长方体支撑座，长方体底座采用碳钢或者槽钢。

在水箱箱体侧壁上设置了泵入口，泵入口为中空圆形管道，泵入口通过管道连接了真空泵，真空泵包括两个真空泵，分别是真空泵a和真空泵b，真空泵a和真空泵b结构相同，在真空泵a上设置了滤布水泵出口，通过真空泵的动力实现滤布冲水从滤布水泵出口排出。

在泵入口与真空泵a的管道之间设置了开关阀门，通过开关阀门实现真空泵抽水的调节。

水箱箱体采用圆柱体结构，在水箱箱体侧壁底部设置了排污口，在排污口上设置了法兰，工作完成后，污泥污水通过排污口排出。

在水箱箱体侧壁的上端设置了高位溢流口，工作中，滤布置于水箱箱体内，当水箱箱体液位高于高位溢流口状态下，水从高位溢流口排出，高位溢流口采用法兰盘结构，在法兰盘上设置了连接螺钉。

在水箱箱体内设置了上下两个滤布支撑板，通过支撑板实现滤布在水箱箱体内的支撑。

在水箱箱体的中间顶部位置设置了通气口a，通气口a连接了通气管道，而且在水箱箱体的中间顶部位置设置了备用口，备用口采用圆形管道，备用口用于通气或者灌装水，一种优选技术方案，在备用口上设置了密封阀门，在工作状态下，密封阀门关闭。

水箱箱体的中间顶部还设置了观察检修口，观察检修口采用正方体结构，检修人员能够通过观察检修口进入到水箱箱体的内部，实现检修功能。

在水箱箱体的侧壁两端设置了真空泵密封水口，真空泵密封水口个数为两个，分别对应两个真空泵。

在水箱箱体侧壁上还设置了补充水进口，补充水进口通过连接管与浮球阀口连接，连接管采用不锈钢波纹管，两端能够实现拆卸功能。

本实用新型的有益效果是：本实用新型结构紧凑，能耗低，使得滤布气体液体分离方便，使得滤布二次使用。

附图说明

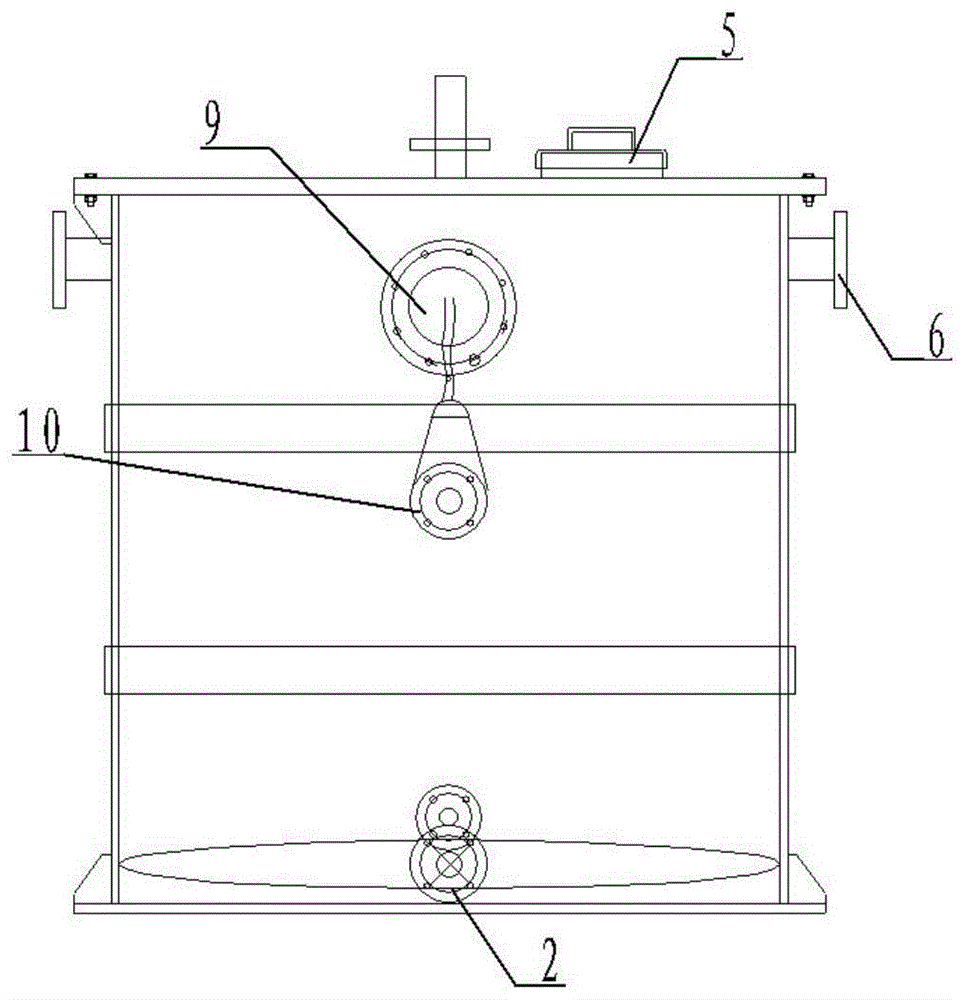

图1是本实用新型一种滤布冲洗水箱的结构示意图一；

图2是本实用新型一种滤布冲洗水箱的结构示意图二；

图3是本实用新型一种滤布冲洗水箱的结构示意图三；

附图中各部件的标记如下：

1为泵入口，2为排污口，3为高位溢流口，4为通气口a，5为观察检修口，6为真空泵密封水口，7为滤布水泵出口，8为备用口，9为浮球阀口，10为补充水进口，11为连接管，12为开关阀门，13为斜板栅栏。

具体实施方式

下面结合附图对本实用新型的较佳实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

请参阅图1到图3，本实用新型实施例包括：

所述的一种滤布冲洗水箱，包括：水箱箱体和底座，其中水箱箱体采用圆柱体结构，材料选择pp，底座为长方体支撑座，长方体底座采用碳钢或者槽钢。

在水箱箱体侧壁上设置了泵入口，泵入口为中空圆形管道，泵入口通过管道连接了真空泵，真空泵包括两个真空泵，分别是真空泵a和真空泵b，真空泵a和真空泵b结构相同，在真空泵a上设置了滤布水泵出口，通过真空泵的动力实现滤布冲水从滤布水泵出口排出。

在泵入口与真空泵a的管道之间设置了开关阀门，通过开关阀门实现真空泵抽水的调节。

水箱箱体采用圆柱体结构，在水箱箱体侧壁底部设置了排污口，在排污口上设置了法兰，工作完成后，污泥污水通过排污口排出。

在水箱箱体侧壁的上端设置了高位溢流口，工作中，滤布置于水箱箱体内，当水箱箱体液位高于高位溢流口状态下，水从高位溢流口排出，高位溢流口采用法兰盘结构，在法兰盘上设置了连接螺钉。

在水箱箱体内设置了上下两个滤布支撑板，通过支撑板实现滤布在水箱箱体内的支撑。

在水箱箱体的中间顶部位置设置了通气口a，通气口a连接了通气管道，而且在水箱箱体的中间顶部位置设置了备用口，备用口采用圆形管道，备用口用于通气或者灌装水，一种优选技术方案，在备用口上设置了密封阀门，在工作状态下，密封阀门关闭。

水箱箱体的中间顶部还设置了观察检修口，观察检修口采用正方体结构，检修人员能够通过观察检修口进入到水箱箱体的内部，实现检修功能。

在水箱箱体的侧壁两端设置了真空泵密封水口，真空泵密封水口个数为两个，分别对应两个真空泵。

在水箱箱体侧壁上还设置了补充水进口，补充水进口通过连接管与浮球阀口连接，连接管采用不锈钢波纹管，两端能够实现拆卸功能。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。

技术特征：

1.一种滤布冲洗水箱，其特征在于，包括：水箱箱体和底座，其中水箱箱体采用圆柱体结构，底座为长方体支撑座，长方体底座采用碳钢或者槽钢，在水箱箱体侧壁上设置了泵入口，泵入口为中空圆形管道，泵入口通过管道连接了真空泵，真空泵包括两个真空泵，分别是真空泵a和真空泵b，真空泵a和真空泵b结构相同，在真空泵a上设置了滤布水泵出口，在泵入口与真空泵a的管道之间设置了开关阀门，水箱箱体采用圆柱体结构，在水箱箱体侧壁底部设置了排污口，在排污口上设置了法兰，在水箱箱体侧壁的上端设置了高位溢流口，工作中，滤布置于水箱箱体内，当水箱箱体液位高于高位溢流口状态下，水从高位溢流口排出，高位溢流口采用法兰盘结构，在法兰盘上设置了连接螺钉，在水箱箱体内设置了上下两个滤布支撑板，在水箱箱体的中间顶部位置设置了通气口a，通气口a连接了通气管道，而且在水箱箱体的中间顶部位置设置了备用口，备用口采用圆形管道，水箱箱体的中间顶部还设置了观察检修口，观察检修口采用正方体结构，检修人员能够通过观察检修口进入到水箱箱体的内部，在水箱箱体的侧壁两端设置了真空泵密封水口，真空泵密封水口个数为两个，分别对应两个真空泵，在水箱箱体侧壁上还设置了补充水进口，补充水进口通过连接管与浮球阀口连接，连接管采用不锈钢波纹管。

2.根据权利要求1所述的一种滤布冲洗水箱，其特征在于，在备用口上设置了密封阀门。

技术总结
本实用新型公开了一种滤布冲洗水箱，包括：水箱箱体和底座，其中水箱箱体采用圆柱体结构，在水箱箱体侧壁上设置了泵入口，泵入口通过管道连接了真空泵，真空泵包括两个真空泵，分别是真空泵A和真空泵B，在泵入口与真空泵A的管道之间设置了开关阀门，水箱箱体采用圆柱体结构，在水箱箱体侧壁底部设置了排污口，在水箱箱体侧壁的上端设置了高位溢流口，滤布置于水箱箱体内，当水箱箱体液位高于高位溢流口状态下，水从高位溢流口排出，高位溢流口采用法兰盘结构，在法兰盘上设置了连接螺钉，在水箱箱体内设置了上下两个滤布支撑板，本实用新型结构紧凑，能耗低，使得滤布气体液体分离方便，使得滤布二次使用。

技术研发人员：钱晓东
受保护的技术使用者：太仓市东博防腐设备有限公司
技术研发日：2019.07.08
技术公布日：2020.06.30
