一种方便安装的水泵的制作方法

本实用新型涉及水泵技术领域，具体为一种方便安装的水泵。

背景技术：

水泵是输送液体或使液体增压的机械，水泵运转后，在叶轮高速旋转而产生的离心力的作用下，叶轮流道里的水被甩向四周，压入蜗壳，叶轮入口形成真空，水池的水在外界大气压力下沿吸水管被吸入补充了这个空间。

现阶段的水泵在抽水时，遇到水面过低时就无法抽取，在污泥环境中抽水容易造成堵塞，同时现阶段的水泵更换电机时必须更换同一大小的电机，不然会造成电机距离泵壳太远无法连接，所以现阶段的水泵不能很好的满足人们的使用需求，针对上述情况，在现有的水泵基础上进行技术创新。

技术实现要素：

本实用新型的目的在于提供一种方便安装的水泵，以解决上述背景技术中提出一般的水泵在抽水时，遇到水面过低时就无法抽取，在污泥环境中抽水容易造成堵塞，同时现阶段的水泵更换电机时必须更换同一大小的电机，不然会造成电机距离泵壳太远无法连接，所以现阶段的水泵不能很好的满足人们的使用需求问题。

为实现上述目的，本实用新型提供如下技术方案：一种方便安装的水泵，包括底座、连接板和转轴，所述底座的上方设置有套杆，且套杆的上方设置有螺纹套，所述螺纹套的内部设置有螺纹杆，且螺纹杆的下方设置有限位块，所述连接板位于螺纹杆的上方，且连接板的上方设置有滑道，所述滑道的上方设置有滑块，且滑块的内部设置有轮轴，所述轮轴的内部设置有连接螺栓，且连接螺栓的上方设置有固定板，所述固定板的上方设置有电机，且电机的左侧设置有传动带，所述转轴位于传动带的上方，且转轴的左右两端设置有转轮，所述转轴的外部设置有叶轮，且叶轮的左右两端设置有密封环，所述叶轮的外部设置有泵壳，且泵壳的左侧设置有进水管，所述泵壳的后方设置有出水管，且出水管的右侧设置有撑杆，所述撑杆的后方设置有螺丝。

优选的，所述螺纹套与螺纹杆之间构成螺纹结构，且螺纹杆与限位块之间为焊接，并且限位块与套杆之间构成滑动结构。

优选的，所述滑道与滑块之间构成滑动结构，且滑道与连接板之间为固定连接。

优选的，所述连接螺栓与轮轴之间构成旋转结构，且滑块通过连接螺栓与固定板相连接。

优选的，所述电机通过传动带与转轴相连接，且电机与固定板之间为焊接。

优选的，所述转轮与转轴之间构成旋转结构，且叶轮与转轴之间为固定连接。

与现有技术相比，本实用新型的有益效果如下：

1.本实用新型通过套杆、螺纹套、螺纹杆和限位块组成升降的设置，该设备可以通过螺纹杆与螺纹套之间构成的螺纹结构，通过螺纹结构可以控制螺纹杆的升降，该设备的套杆内部和限位块均为长方形，该结构可以防止螺纹杆跟随螺纹套旋转，螺纹杆升降带动设备升降，当水下有污泥时可以升高设备，防止设备被污泥堵塞，当水位过低时可以降低设备，防止设备抽不到水；

2.本实用新型通过滑道、滑块、轮轴、连接螺栓、固定板和电机组成移动的设置，该设备通过连接螺栓使固定板与滑块相连接，连接螺栓与轮轴之间构成旋转结构，通过旋转结构可以使连接螺栓旋转，从而使连接螺栓与固定板连接，滑块与滑道之间构成的滑动结构可以调节电机的位置，从而使电机处于指定位置；

3.本实用新型通过转轴、转轮、叶轮、密封环、泵壳、进水管、出水管和撑杆，该设备通过两个撑杆固定泵壳，泵壳内部转轴与转轮之间构成旋转结构，转轴通过旋转结构进行旋转，转轴带动叶轮旋转，叶轮旋转把泵壳内部的水从出水管处排出，当泵壳内部气压小于外部水压，从而外部水从进水管处进入泵壳，两个密封环防止水从转轴处流出泵壳。

附图说明

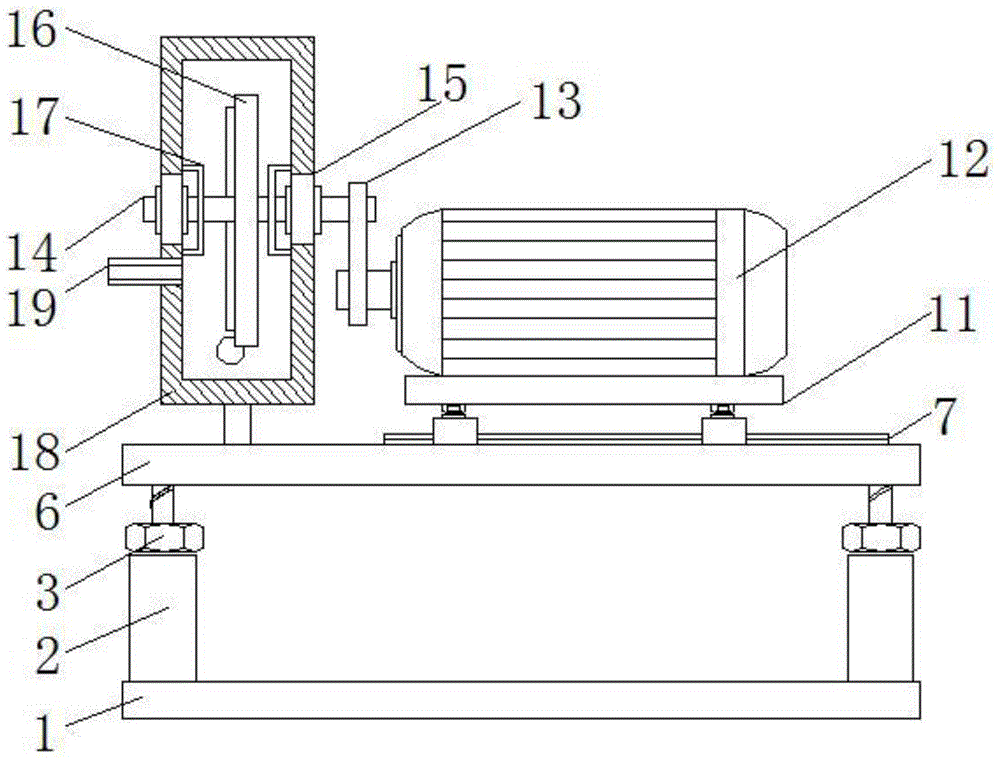

图1为本实用新型正视结构示意图；

图2为本实用新型侧视结构示意图；

图3为本实用新型螺纹杆放大结构示意图。

图中：1、底座；2、套杆；3、螺纹套；4、螺纹杆；5、限位块；6、连接板；7、滑道；8、滑块；9、轮轴；10、连接螺栓；11、固定板；12、电机；13、传动带；14、转轴；15、转轮；16、叶轮；17、密封环；18、泵壳；19、进水管；20、出水管；21、撑杆；22、螺丝。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种方便安装的水泵，包括底座1、连接板6和转轴14，底座1的上方设置有套杆2，且套杆2的上方设置有螺纹套3，螺纹套3的内部设置有螺纹杆4，且螺纹杆4的下方设置有限位块5，螺纹套3与螺纹杆4之间构成螺纹结构，且螺纹杆4与限位块5之间为焊接，并且限位块5与套杆2之间构成滑动结构，通过套杆2、螺纹套3、螺纹杆4和限位块5组成升降的设置，该设备可以通过螺纹杆4与螺纹套3之间构成的螺纹结构，通过螺纹结构可以控制螺纹杆4的升降，该设备的套杆2内部和限位块5均为长方形，该结构可以防止螺纹杆4跟随螺纹套3旋转，螺纹杆4升降带动设备升降，当水下有污泥时可以升高设备，防止设备被污泥堵塞，当水位过低时可以降低设备，防止设备抽不到水；

连接板6位于螺纹杆4的上方，且连接板6的上方设置有滑道7，滑道7与滑块8之间构成滑动结构，且滑道7与连接板6之间为固定连接，滑道7的上方设置有滑块8，且滑块8的内部设置有轮轴9，轮轴9的内部设置有连接螺栓10，且连接螺栓10的上方设置有固定板11，连接螺栓10与轮轴9之间构成旋转结构，且滑块8通过连接螺栓10与固定板11相连接，通过滑道7、滑块8、轮轴9、连接螺栓10、固定板11和电机12组成移动的设置，该设备通过连接螺栓10使固定板11与滑块8相连接，连接螺栓10与轮轴9之间构成旋转结构，通过旋转结构可以使连接螺栓10旋转，从而使连接螺栓10与固定板11连接，滑块8与滑道7之间构成的滑动结构可以调节电机12的位置，从而使电机12处于指定位置；

固定板11的上方设置有电机12，且电机12的左侧设置有传动带13，电机12通过传动带13与转轴14相连接，且电机12与固定板11之间为焊接，转轴14位于传动带13的上方，且转轴14的左右两端设置有转轮15，转轴14的外部设置有叶轮16，且叶轮16的左右两端设置有密封环17，转轮15与转轴14之间构成旋转结构，且叶轮16与转轴14之间为固定连接，通过转轴14、转轮15、叶轮16、密封环17、泵壳18、进水管19、出水管20和撑杆21，该设备通过两个撑杆21固定泵壳18，泵壳18内部转轴14与转轮15之间构成旋转结构，转轴14通过旋转结构进行旋转，转轴14带动叶轮16旋转，叶轮16旋转把泵壳18内部的水从出水管20处排出，当泵壳18内部气压小于外部水压，从而外部水从进水管19处进入泵壳18，两个密封环17防止水从转轴14处流出泵壳18；

叶轮16的外部设置有泵壳18，且泵壳18的左侧设置有进水管19，泵壳18的后方设置有出水管20，且出水管20的右侧设置有撑杆21，撑杆21的后方设置有螺丝22。

工作原理：在使用该方便安装的水泵时，首先该设备的螺纹杆4与螺纹套3之间构成的螺纹结构，安装人员通过转动螺纹套3控制螺纹杆4的升降，该设备的套杆2内部和限位块5均为长方形该结构，可以防止螺纹杆4跟随螺纹套3旋转，螺纹杆4升降带动连接板6升降，连接螺栓10与固定板11相连接，固定板11与电机12焊接，连接螺栓10与轮轴9之间构成旋转结构，旋转结构方便连接螺栓10转动，轮轴9与滑块8之间为固定连接，滑块8与滑道7之间构成滑动结构，通过滑动结构可以调节电机12的位置，方便电机12与转轴14相连接，电机12通过传动带13与转轴14相连接，转轴14与转轮15之间构成旋转结构，转轴14通过旋转结构进行旋转，转轴14带动叶轮16旋转，叶轮16旋转把泵壳18内部的水从出水管20处排出，当泵壳18内部气压小于外部水压，从而外部水从进水管19处进入泵壳18，两个密封环17防止水从转轴14处流出泵壳18，泵壳18通过两个撑杆21进行支撑。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
