一种能监测流量的球阀的制作方法

本实用新型涉及阀门技术领域，具体涉及一种能监测流量的球阀。

背景技术：

球阀由于建构简单，操作方便，密封性能好，而且可灵活控制介质的合流、分流、及流向切换等功能，因此，球阀在工业上获得广泛应用。但是随着现代工业的快速发展，现有的球阀种已经不能满足工业生产的需求，特别是需要对在管道内流动的介质进行流量控制等特殊要求的领域，现有的球阀就无法满足要求。

技术实现要素：

本实用新型的目的在于提供一种能监测流量的球阀，以解决上述背景技术中提出的问题。

本实用新型涉及的技术方案：

一种能监测流量的球阀，由左进料口、阀体、手轮、连接管、密封盖、连接杆、流量表、右进料口、流量表触头、密封螺栓、上密封环、上轴承座、球体、下轴承座连接装置、下密封环组成。

所述阀体左端设有左进料口，阀体右端设有右进料口。

所述阀体上端安装有手轮。

所述手轮下端连接有连接杆。

所述连接杆通过密封盖和上轴承座连接到球体上。

所述球体下端安装有下轴承座连接装置。

所述阀体前面嵌入流量表。

所述流量表上连接着连接管。

所述连接管连接到阀体内部的流量表触头上。

所述阀体与连接管连接处安装有密封螺栓。

优选的，所述上轴承座上安装有上密封环。

优选的，所述下轴承座连接装置上安装有下密封环。

优选的，所述连接杆与球体采用氩弧焊焊接。

优选的，所述密封螺栓下端安装有密封圈。

与现有的技术相比，本实用新型的有益效果是：该能监测流量的球阀，通过在阀体内部安装流量表触头，实现对阀体内部流量的测量，通过流量表可以实时观察到阀体内部的流量值，在一些产品的生产工程中当遇到需要对流量进行固定值时，就可以通过手轮进行调节，观察流量表，当流量达到要求值时，即可停止，实现了对流量具体数值的控制，增加了球阀的功能。

附图说明

图1为本实用新型外部结构示意图。

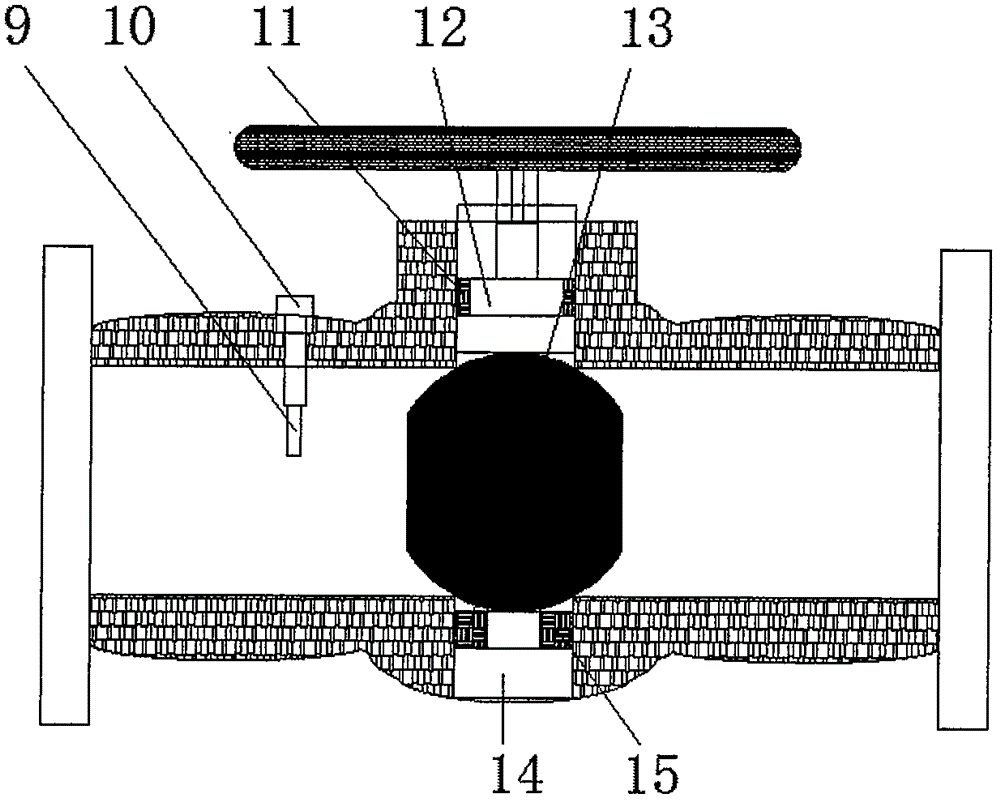

图2为本实用新型内部结构示意图。

图中：1.左进料口，2.阀体，3.手轮，4.连接管，5.密封盖，6.连接杆，7.流量表，8.右进料口，9.流量表触头，10.密封螺栓，11.上密封环，12.上轴承座，13.球体，14.下轴承座连接装置，15.下密封环。

具体实施方式

下面结合附图与具体实施方式对本实用新型做进一步说明。

本实用新型如图1、图2所示，一种能监测流量的球阀，由左进料口1、阀体2、手轮3、连接管4、密封盖5、连接杆6、流量表7、右进料口8、流量表触头9、密封螺栓10、上密封环11、上轴承座12、球体13、下轴承座连接装置14、下密封环15组成。

所述阀体2左端设有左进料口1，阀体2右端设有右进料8。

所述阀体2上端安装有手轮3。

所述手轮3下端连接有连接杆6。

所述连接杆6通过密封盖5和上轴承座12连接到球体13上。

所述球体13下端安装有下轴承座连接装置14。

所述阀体2前面嵌入流量表7。

所述流量表7上连接着连接管4。

所述连接管4连接到阀体2内部的流量表触头9上。

所述阀体2与连接管4连接处安装有密封螺栓10。

所述上轴承座12上安装有上密封环11。

所述下轴承座连接装置14上安装有下密封环15。

所述连接杆6与球体13采用氩弧焊焊接。

所述密封螺栓10下端安装有密封圈。

本实用新型的具体使用方式：本实用新型工作中，将球阀左进料口1和右进料口8分别连接到管道中去，根据生产的需要进行调节，当球阀被打开后物料通过球阀时会对流量表触头9产生压力，通过连接管4传递到流量表7上，从而得到具体的流量数值，当需要对球阀流量进行定值时，只需要转动手轮3，通过观察流量表7数值，当达到要求值时即可停止，上密封环11和下密封环15主要起到密封作用，防止物料的溢出。
