一种水文地质孔的多层地下水取样装置的制作方法

本实用新型涉及取样设备技术领域，尤其涉及一种水文地质孔的多层地下水取样装置。

背景技术：

水文地质是研究地下水的数量和质量随空间变化的规律，以及合理利用地下水或防治其危害，不同环境下地下水的埋藏、分布和运动均不相同，目前对深层地下水的采样主要用定深取样器，或者直接在观测孔内下泵进行抽水采样的方法，得到的水样多是表层水样或混合水样，其存在不便于针对性进行抽取的缺点，而对于地下水或者其他具有一定深度的水样，具有很强的分层性，不同深度的水样污染程度差别较大，不能满足使用需求，因此我们提出了一种水文地质孔的多层地下水取样装置用于解决上述问题。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种水文地质孔的多层地下水取样装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种水文地质孔的多层地下水取样装置，包括u形支架，所述u形支架的底部四角均转动安装有万向轮，u形支架的顶部螺纹固定有电动葫芦，电动葫芦上设有钢丝软绳，钢丝软绳的一端延伸至u形支架内并固定有取样筒，所述取样筒的底部连通并固定有出水管，且出水管的底端连通并固定有水阀，所述取样筒内设有进水管，且进水管的一端延伸至取样筒外，进水管的下方设有固定套设在取样筒上的配重块，且配重块的顶部一侧固定连接有两个定位杆，两个定位杆上滑动套设有同一个挡板，挡板靠近进水管的一侧粘接固定有与进水管一端活动接触的密封胶垫，所述取样筒的顶部一侧固定连接有一侧为开口设置的安装盒，且安装盒的一侧螺纹固定有盒盖，安装盒的顶部内壁上螺纹固定有电动伸缩杆，且电动伸缩杆的伸出端固定连接有竖杆，竖杆的底端延伸至安装盒的下方并与挡板的顶部固定连接，所述安装盒远离其开口的一侧内壁上固定连接有蓄电盒、单片机和无线遥控开关，蓄电盒的正极通过导线与电动伸缩杆电性连接，蓄电盒的负极通过导线与无线遥控开关电性连接，无线遥控开关通过导线与单片机电性连接，单片机通过导线与电动伸缩杆电性连接。

优选的，所述挡板靠近进水管的一侧顶部固定连接有限位块，且限位块的上方匹配设置有固定连接在取样筒一侧顶部的挡块。

优选的，所述挡板的底部开设有两个插槽，且插槽的侧壁与对应的定位杆的外侧滑动连接。

优选的，所述安装盒的底部内壁上开设有第一圆孔，且第一圆孔内粘接固定有密封圈，密封圈的侧壁与竖杆的外侧滑动连接。

优选的，所述取样筒的一侧内壁上开设有第二圆孔，且第二圆孔的侧壁与进水管的外侧粘接固定。

优选的，所述配重块的顶部设有第三圆孔，且第三圆孔的侧壁与取样筒的外侧固定连接。

优选的，所述无线遥控开关、单片机、电动伸缩杆和蓄电盒依次构成一个回路。

与现有的技术相比，本实用新型的有益效果是：

通过u形支架、钢丝软绳、取样筒、配重块、进水管、挡板、定位杆、限位块、安装盒、电动伸缩杆、竖杆、盒盖、蓄电盒、无线遥控开关、插槽与密封胶垫相配合，正向启动电动葫芦控制钢丝软绳向下释放时，取样筒和配重块自身重力的作用下就会一直向下移动到水内，当采样筒下放的距离达到需要进行采集的深度时，利用无线遥控开关控制单片机反向启动电动伸缩杆，电动伸缩杆通过竖杆带动挡板在两个定位杆上向上滑动，挡板带动密封胶垫向上移动并逐渐与进水管的一端错开一部分时，此时进水管与外界连通，地下水经进水管进入取样筒，取样完成后，再次利用无线遥控开关控制单片机正向启动电动伸缩杆，电动伸缩杆通过竖杆带动挡板和密封胶垫下移对进水管的一端再次进行遮挡封堵，此时再反向启动电动葫芦对钢丝软绳进行收卷，钢丝软绳带动取样筒向上移出，采集工作完成，挡板的设置能够避免下放中出现多层水混合现象。

本实用新型结构简单，使用方便，能够有效避免取样筒下放中出现多层水混合现象，达到便于针对性采集，适用于分层性强的多层地下水进行取样，满足使用需求，有利于使用。

附图说明

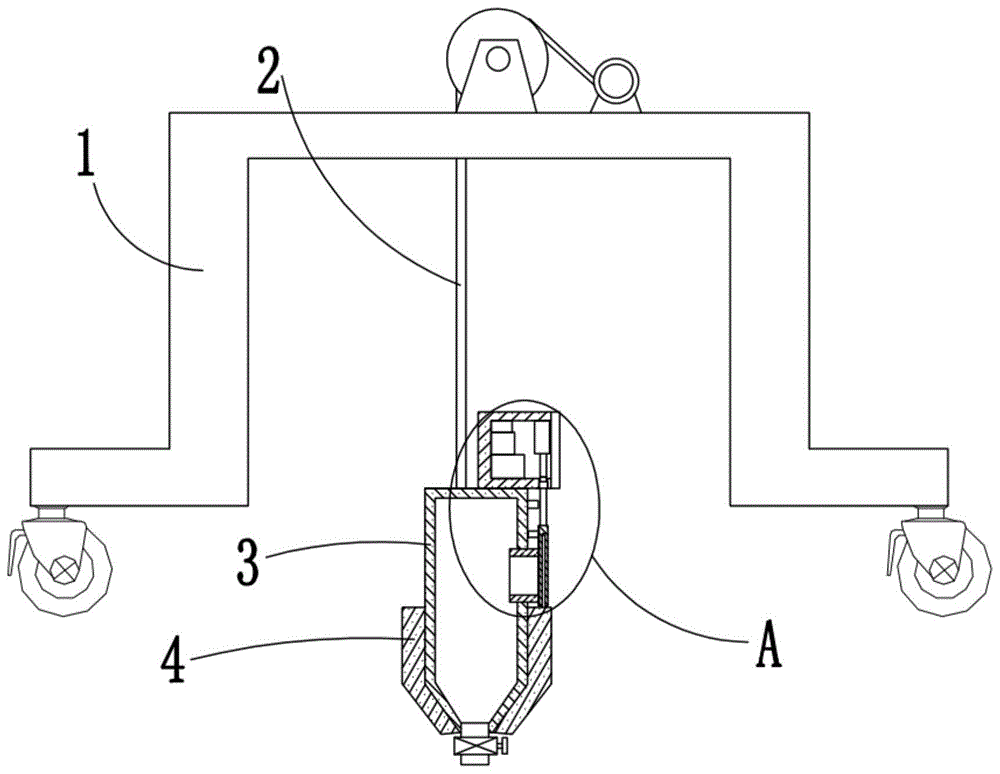

图1为本实用新型提出的一种水文地质孔的多层地下水取样装置的结构示意图；

图2为本实用新型提出的一种水文地质孔的多层地下水取样装置的a部分结构示意图。

图中：1u形支架、2钢丝软绳、3取样筒、4配重块、5进水管、6挡板、7定位杆、8限位块、9安装盒、10电动伸缩杆、11竖杆、12盒盖、13蓄电盒、14无线遥控开关、15插槽、16密封胶垫。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种水文地质孔的多层地下水取样装置，包括u形支架1，u形支架1的底部四角均转动安装有万向轮，u形支架1的顶部螺纹固定有电动葫芦，电动葫芦的型号为du-300a，电动葫芦上设有钢丝软绳2，钢丝软绳2的一端延伸至u形支架1内并固定有取样筒3，取样筒3的底部连通并固定有出水管，且出水管的底端连通并固定有水阀，取样筒3内设有进水管5，且进水管5的一端延伸至取样筒3外，进水管5的下方设有固定套设在取样筒3上的配重块4，且配重块4的顶部一侧固定连接有两个定位杆7，两个定位杆7上滑动套设有同一个挡板6，挡板6靠近进水管5的一侧粘接固定有与进水管5一端活动接触的密封胶垫16，取样筒3的顶部一侧固定连接有一侧为开口设置的安装盒9，且安装盒9的一侧螺纹固定有盒盖12，安装盒9的顶部内壁上螺纹固定有电动伸缩杆10，且电动伸缩杆10的伸出端固定连接有竖杆11，竖杆11的底端延伸至安装盒9的下方并与挡板6的顶部固定连接，安装盒9远离其开口的一侧内壁上固定连接有蓄电盒13、单片机和无线遥控开关14，蓄电盒13的正极通过导线与电动伸缩杆10电性连接，蓄电盒13的负极通过导线与无线遥控开关14电性连接，无线遥控开关14通过导线与单片机电性连接，单片机通过导线与电动伸缩杆10电性连接，本实用新型结构简单，使用方便，能够有效避免取样筒3下放中出现多层水混合现象，达到便于针对性采集，适用于分层性强的多层地下水进行取样，满足使用需求，有利于使用。

本实用新型中，挡板6靠近进水管5的一侧顶部固定连接有限位块8，且限位块8的上方匹配设置有固定连接在取样筒3一侧顶部的挡块，挡板6的底部开设有两个插槽15，且插槽15的侧壁与对应的定位杆7的外侧滑动连接，安装盒9的底部内壁上开设有第一圆孔，且第一圆孔内粘接固定有密封圈，密封圈的侧壁与竖杆11的外侧滑动连接，取样筒3的一侧内壁上开设有第二圆孔，且第二圆孔的侧壁与进水管5的外侧粘接固定，配重块4的顶部设有第三圆孔，且第三圆孔的侧壁与取样筒3的外侧固定连接，无线遥控开关14、单片机、电动伸缩杆10和蓄电盒13依次构成一个回路，本实用新型结构简单，使用方便，能够有效避免取样筒3下放中出现多层水混合现象，达到便于针对性采集，适用于分层性强的多层地下水进行取样，满足使用需求，有利于使用。

工作原理：取样时，正向启动电动葫芦，电动葫芦自身上的钢丝软绳2开始向下释放，钢丝软绳2向下释放时，取样筒3和配重块4在自身重力的作用下就会一直向下移动到水内，当取样筒3下放的距离达到需要进行采集的深度时，此时利用无线遥控开关14对单片机进行控制，利用单片机控制电动伸缩杆10反向启动，电动伸缩杆10带动竖杆11向上移动，竖杆11带动挡板6在两个定位杆7上向上滑动，挡板6带动密封胶垫16贴着进水管5的一端向上滑动，随着挡板6和密封胶垫16上移与进水管5的一端错开一部分时，此时进水管5与外界连通，地下水经进水管5进入取样筒3，达到取样的目的，取样完成后，再次利用无线遥控开关14控制单片机正向启动电动伸缩杆10，电动伸缩杆10带动竖杆11下移复位，竖杆11带动挡板6下移复位，挡板6带动密封胶垫16再次对进水管5的一端进行遮挡封堵，此时再反向启动电动葫芦对钢丝软绳2进行收卷，钢丝软绳2带动取样筒3向上移出，采集工作完成，挡板6的设置能够对进水管5进行遮挡，能够避免下放中出现多层水混合现象，达到能够针对性进行采集。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
