水禽用称量装置的制作方法

本实用新型属于水禽饲养装置技术领域，特别是涉及一种水禽用称量装置。

背景技术：

水禽在饲养的过程中需要定期对其体重进行称量，以便了解水禽的生长状况，目前，用于水禽称量的装置大都采用简单的称量称。

在实际操作中需要将水禽抓捕到称量称上后进行称量，采用这种方式进行称量时，由于水禽在称量称上会不停地活动，因此会严重影响称量的结果，造成称量结果的不准确；

另外，在抓取水禽称重的过程中，水禽易受到惊吓而在称量称上产生粪便或尿液等排泄物，进一步造成称量结果的不准确，无法为水禽的生长状况提供参考。

技术实现要素：

本实用新型主要解决的技术问题是提供一种水禽用称量装置，组装方便，便于清洗，还有效降低水禽在称量过程中产生的应激反应，也能及时将粪便或尿液等排泄物排出，提高称量结果的准确性，为水禽的生长状况提供有效参考数据。

为解决上述技术问题，本实用新型采用的一个技术方案是：一种水禽用称量装置，包括用于容纳水禽的水禽放置箱体、用于容纳排泄物的排泄物放置箱体以及位于所述排泄物放置箱体内部的支撑过滤网；

所述水禽放置箱体和所述排泄物放置箱体为可拆卸连接；所述排泄物放置箱体与所述支撑过滤网为可拆卸连接；

所述水禽放置箱体包括上端和下端均开口设置的第一盒体以及盖合于所述第一盒体的上端的盖板；

所述排泄物放置箱体包括上端和一侧壁均开口设置的第二盒体以及位于所述第二盒体的内部的斜板，所述斜板与所述第二盒体为可拆卸连接；

所述第一盒体的内壁以及盖板的内壁均设有黑色涂层。

进一步地说，所述水禽放置箱体和所述排泄物放置箱体连接的方式为：所述第一盒体的下端设有插条，所述第二盒体的上端设有插槽，所述插条与所述插槽匹配插接以实现所述水禽放置箱体和所述排泄物放置箱体的固定。

进一步地说，定义所述第二盒体的另外三个侧壁为第一封闭侧壁、第二封闭侧壁和第三封闭侧壁，所述第一封闭侧壁与所述开口设置的侧壁相对，所述第二封闭侧壁和所述第三封闭侧壁相对，所述斜板的倾斜方向为由第一封闭侧壁向开口设置的侧壁从上至下倾斜。

进一步地说，所述排泄物放置箱体和所述支撑过滤网连接的方式为：所述第二封闭侧壁和所述第三封闭侧壁均设有第一导向槽，所述第一导向槽的高度与所述支撑过滤网的高度一致，所述第一导向槽的延伸方向与所述第二盒体的长度方向一致。

进一步地说，所述排泄物放置箱体和所述斜板连接的方式为：所述第二封闭侧壁和所述第三封闭侧壁均设有第二导向槽，所述第二导向槽的高度与所述斜板的高度一致，所述第二导向槽的延伸方向与所述斜板的倾斜方向一致。

进一步地说，所述盖板的一端与所述第一盒体的上端铰接，所述盖板的另一端与所述第一盒体的上端扣合连接。

进一步地说，所述第二盒体为透明盒体。

进一步地说，所述斜板相对于所述支撑过滤网的一面涂布有聚四氟乙烯防水层。

本实用新型的有益效果：

本实用新型的称量装置包括用于容纳水禽的水禽放置箱体、用于容纳排泄物的排泄物放置箱体以及位于所述排泄物放置箱体内部的支撑过滤网，水禽放置箱体和排泄物放置箱体为可拆卸连接，排泄物放置箱体与支撑过滤网、斜板也为可拆卸连接，该结构设计利于对称量装置进行清洗，保证称量装置的洁净度；

另外，排泄物放置箱体的内部设有一斜板，水禽因应激产生的粪便、尿液等排泄物会通过支撑过滤网落在斜板上，该斜板涂布有聚四氟乙烯防水层，可及时将排泄物排出称量装置的外部，保证称量数据的准确性；

又且，第一盒体的内壁以及盖板的内壁均设有黑色涂层，当水禽被放置于水禽放置箱体内时，黑色的环境利于降低水禽的应激反应，提高称量数据的准确性。

附图说明

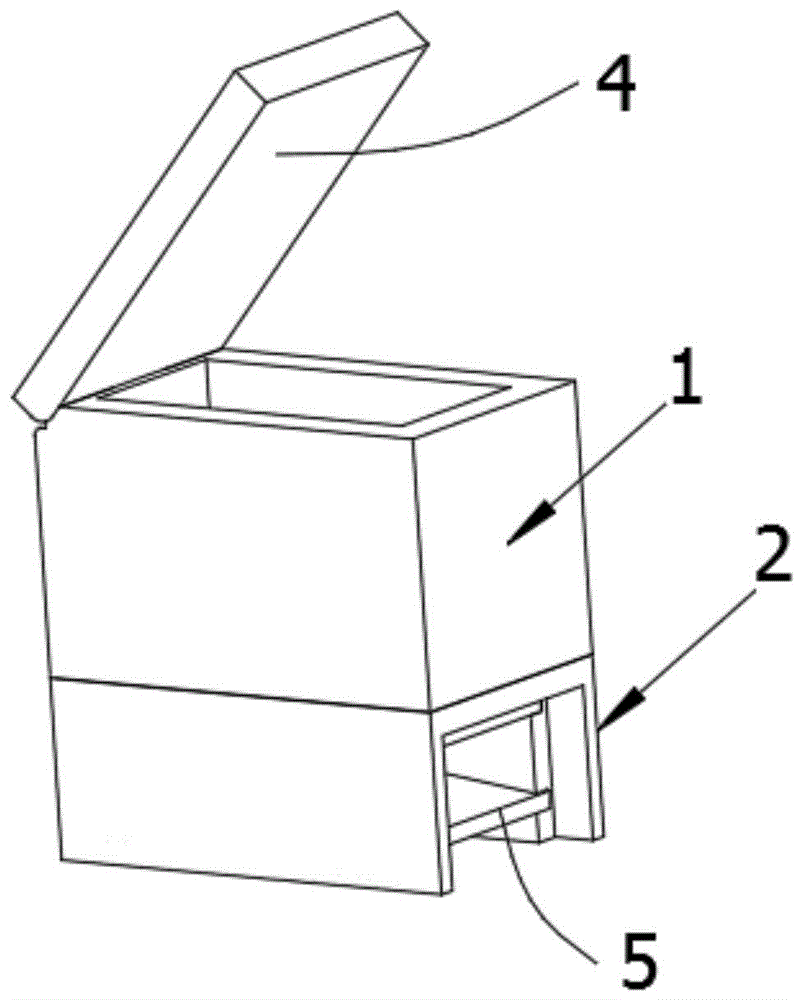

图1是本实用新型的整体结构示意图；

图2是本实用新型的分解结构示意图；

图3是本实用新型排泄物放置箱体的剖视图；

图4是本实用新型排泄物放置箱体的结构示意图；

附图中各部分标记如下：

水禽放置箱体1、排泄物放置箱体2、第一封闭侧壁21、第二封闭侧壁22、第三封闭侧壁23、支撑过滤网3、盖板4、斜板5、插条6、插槽7、第一导向槽8和第二导向槽9。

具体实施方式

下面结合附图对本实用新型的较佳实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

实施例：一种水禽用称量装置，如图1-图4所示，包括用于容纳水禽的水禽放置箱体1、用于容纳排泄物的排泄物放置箱体2以及位于所述排泄物放置箱体2内部的支撑过滤网3；

所述水禽放置箱体1和所述排泄物放置箱体2为可拆卸连接；所述排泄物放置箱体2与所述支撑过滤网3为可拆卸连接；

所述水禽放置箱体1包括上端和下端均开口设置的第一盒体以及盖合于所述第一盒体的上端的盖板4；

所述排泄物放置箱体2包括上端和一侧壁均开口设置的第二盒体以及位于所述第二盒体的内部的斜板5，所述斜板5与所述第二盒体为可拆卸连接；

所述第一盒体的内壁以及盖板4的内壁均设有黑色涂层。

所述水禽放置箱体1和所述排泄物放置箱体2连接的方式为：所述第一盒体的下端设有插条6，所述第二盒体的上端设有插槽7，所述插条6与所述插槽7匹配插接以实现所述水禽放置箱体1和所述排泄物放置箱体2的固定。也可以是所述第一盒体的下端设有插槽7，所述第二盒体的上端设有插条6。

定义所述第二盒体的另外三个侧壁为第一封闭侧壁21、第二封闭侧壁22和第三封闭侧壁23，所述第一封闭侧壁21与所述开口设置的侧壁相对，所述第二封闭侧壁22和所述第三封闭侧壁23相对，所述斜板5的倾斜方向为由第一封闭侧壁21向开口设置的侧壁从上至下倾斜。

所述排泄物放置箱体2和所述支撑过滤网3连接的方式为：所述第二封闭侧壁22和所述第三封闭侧壁23均设有第一导向槽8，所述第一导向槽8的高度与所述支撑过滤网3的高度一致，所述第一导向槽8的延伸方向与所述第二盒体的长度方向一致。

所述排泄物放置箱体和所述斜板连接的方式为：所述第二封闭侧壁和所述第三封闭侧壁均设有第二导向槽9，所述第二导向槽的高度与所述斜板的高度一致，所述第二导向槽的延伸方向与所述斜板的倾斜方向一致。

所述盖板4的一端与所述第一盒体的上端铰接，所述盖板4的另一端与所述第一盒体的上端扣合连接。

所述第二盒体为透明盒体，便于观察第二盒体内部的斜板上是否聚集有过多的排泄物。

所述斜板5相对于所述支撑过滤网3的一面涂布有聚四氟乙烯防水层。

本实用新型的工作原理如下：

工作时，首先将称量装置组装好后放置于称量称上，清零，然后将水禽抓取并放置于第一盒体内，并将盖板扣合于第一盒体的上端，记录称量称上的体重数值，以此重复；另外，间断性观察第二盒体内部的斜板是否聚集有排泄物，若有过多排泄物未排出，中断称量工作，及时将斜板取出并清理干净后继续称量工作。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
