具有手托的键盘的制作方法

本实用新型涉及键盘技术领域，尤其涉及一种具有手托的键盘。

背景技术：

键盘是用于操作设备运行的一种指令和数据输入装置，也指经过系统安排操作一台机器或设备的一组功能键(如打字机、电脑键盘)。键盘也是组成键盘乐器的一部分，也可以指使用键盘的乐器，如钢琴、数位钢琴或电子琴等，键盘有助于练习打字。

键盘是最常用也是最主要的输入设备，通过键盘可以将英文字母、数字、标点符号等输入到计算机中，从而向计算机发出命令、输入数据等。起初这类键盘多用于品牌机，如HP、联想等品牌机都率先采用了这类键盘，受到广泛的好评，并曾一度被视为品牌机的特色。随着时间的推移，渐渐的市场上也出现独立的具有各种快捷功能的产品单独出售，并带有专用的驱动和设定软件，在兼容机上也能实现个性化的操作。

目前，在使用键盘时，由于键盘的侧壁存在一定的高度，使用者在打字时，常常需要双手悬空进行输入，使用者长时间使用键盘会很疲劳，影响工作效率；同时，使用者在使用键盘时，若是键盘平放在桌面上，使用者双手需要悬空的高度就会更高，长期使用同样会使其很疲劳。

正是基于上述考虑，本实用新型设计了一种具有手托的键盘。

技术实现要素：

本实用新型的目的在于克服现有技术的不足，适应现实需要，提供一种具有手托的键盘。

为了实现本实用新型的目的,本实用新型采用的技术方案为：

本实用新型公开了一种具有手托的键盘，包括本体，所述本体的一侧边上设有卡合件，所述卡合件与设置在本体外的手托一端的卡接件匹配卡合，所述卡合件两端设有限位构件；所述手托的截面呈直角三角形结构，所述手托的直角边与所述本体的一侧壁相连且宽度相等。

所述手托的斜边为适合手部放置的弧形结构。

所述卡合件包括与所述本体的侧壁相连的截面呈梯形结构第一卡合件，所述第一卡合件由本体的侧壁一侧向外侧逐渐变窄，所述第一卡合件窄的一端连接有截面呈方形的第二卡合件，所述第一、第二卡合件之间组合后形成凹槽，所述凹槽与所述卡接件的端部的凸出部匹配卡合。

所述限位构件包括设置于所述卡接件两侧的卡槽、设置于所述卡合件两侧的卡钩，所述卡槽呈顶部开口的中空方形结构；所述卡钩一端设有用于轴销穿过的通孔，另一端用于插入卡槽的内腔，所述轴销固定于所述卡合件两侧。

所述本体底部设有呈长条形结构的支撑块。

所述支撑块上形成有截面呈方形的用于放置支撑脚的槽，所述支撑脚呈一端开口的中空方形结构，所述槽的内壁之间设有用于穿过支撑脚的连接杆。

所述支撑脚的空腔内设有第二支撑脚，所述第二支撑脚呈一端开口的中空方形结构，所述连接杆穿过第二支撑脚的侧壁。

本实用新型的有益效果在于：

1.本实用新型通过卡合件与卡接件匹配卡合，便于手托的安装与拆卸，可以根据使用者的使用习惯，安装或移去手托；通过手托截面呈等腰三角形，直角边与所述本体的一侧壁相连且宽度相等，使得本体侧边的与放置本体的桌面之间的高度通过手托平滑过渡，使用者在使用键盘输入时，不会发生双手悬空的情况，可以大大减少长时间使用键盘者的疲劳度，有利于使用者的身体健康；

2.本实用新型通过支撑脚可根据使用者的使用舒适度需求，增加一个倾斜角度的选择，满足更多使用者的需求。

附图说明

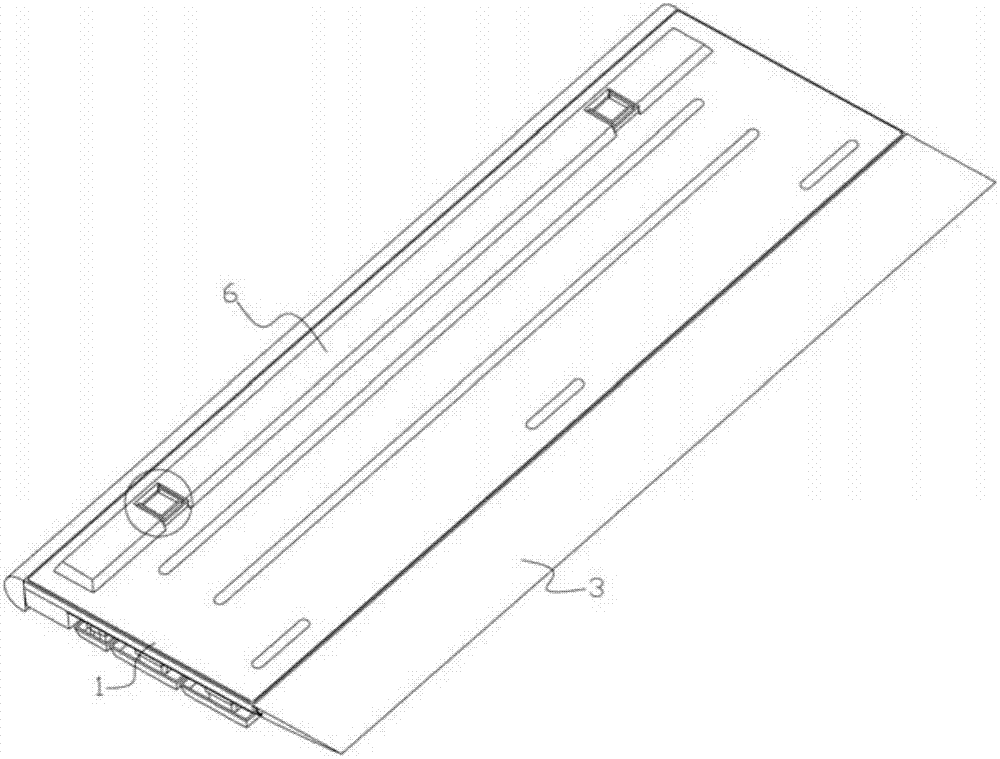

图1为本实用新型的立体图一；

图2为本实用新型的立体图二；

图3为图1的局部放大图；

图4为图2的局部放大图。

图中，1本体，2卡合件，21第一卡合件，22第二卡合件，23凹槽，3手托，4卡接件，41凸出部，5限位构件，51卡槽，52卡钩，53轴销，6支撑块，7支撑脚，8槽，9连接杆，10第二支撑脚。

具体实施方式

下面结合附图和实施例对本实用新型进一步说明：

参见图1-图4。

本实用新型公开了一种具有手托的键盘，包括本体1，所述本体1的一侧边上设有卡合件2，所述卡合件2与设置在本体1外的手托3一端的卡接件4匹配卡合，所述卡合件2两端设有限位构件5；所述手托3的截面呈直角三角形结构，所述手托3的直角边与所述本体1的一侧壁相连且宽度相等，本案通过卡合件2与卡接件4匹配卡合，便于手托3的安装与拆卸，可以根据使用者的使用习惯，安装或移去手托3；通过手托3截面呈等腰三角形，直角边与所述本体1的一侧壁相连且宽度相等，使得本体1侧边的与放置本体1的桌面之间的高度通过手托3平滑过渡，使用者在使用键盘输入时，不会发生双手悬空的情况，可以大大减少长时间使用键盘者的疲劳度，有利于使用者的身体健康。

所述手托3的斜边为适合手部放置的弧形结构，弧形结构更适合人体的使用习惯，进一步减缓使用者的疲劳度。

所述卡合件2包括与所述本体1的侧壁相连的截面呈梯形结构第一卡合件21，所述第一卡合件21由本体1的侧壁一侧向外侧逐渐变窄，所述第一卡合件21窄的一端连接有截面呈方形的第二卡合件22，所述第一、第二卡合件之间组合后形成凹槽23，所述凹槽23与所述卡接件4的端部的凸出部41匹配卡合，使用时只需要将卡接部4的凸出部41由凹槽23处插入卡合，将手托3移动到与本体1齐平的为止即可，方便简单。

所述限位构件5包括设置于所述卡接件4两侧的卡槽51、设置于所述卡合件2两侧的卡钩52，所述卡槽51呈顶部开口的中空方形结构；所述卡钩52一端设有用于轴销53穿过的通孔，另一端用于插入卡槽51的内腔，所述轴销53固定于所述卡合件2两侧，当手托3与本体1卡合完毕后，转动卡钩52将卡钩52插入卡槽51内即可完成手托3的限位，避免手托3在使用者使用时产生滑动影响其使用。

所述本体1底部设有呈长条形结构的支撑块6，通过设置支撑块6使得键盘形成一个倾角，更符合人体打字的舒适度，使得长期打字的使用者更不容易疲劳。

所述支撑块6上形成有截面呈方形的用于放置支撑脚7的槽8，所述支撑脚7呈一端开口的中空方形结构，所述槽8的内壁之间设有用于穿过支撑脚7的连接杆9，支撑脚7通过连接杆9与槽8铰接，优选的支撑脚7的厚度不大于槽8的深度，当使用者觉得支撑块6所提供的倾角不适合其使用习惯时，可以转动支撑脚7将键盘支撑从而形成一个更大倾角。

所述支撑脚7的空腔内设有第二支撑脚10，所述第二支撑脚10呈一端开口的中空方形结构，所述连接杆9穿过第二支撑脚10的侧壁，通过在支撑脚7的空腔内设置第二支撑脚10，可以进一步根据使用者的使用舒适度需求，增加一个倾斜角度的选择，满足更多使用者的需求。

所述支撑脚7与第二支撑脚10的底部设有防滑贴，设置防滑贴避免键盘在使用时发生滑动的情况影响输入。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等同变换或直接或间接运用在相关的技术领域，均同理包括在本实用新型的专利保护范围内。
