一种机动车环保标志自助发放装置的制作方法

本实用新型涉及自助设备领域，尤其涉及一种机动车环保标志自助发放装置。

背景技术：

目前，机动车环保标志发放，都是由人工手动录入车辆的信息，然后根据车辆信息发放相应的环保标志，并且环保标志有黄标和绿标以及不同年限的标志，标志核发人员很容易放错标志，并且还存在故意修改部分车辆信息以达到发放绿标的作弊行为，给机动车标志核发带来一定的困扰。

技术实现要素：

本实用新型的目的在于提供一种机动车环保标志自助发放装置，从而解决现有技术中存在的前述问题。

为了实现上述目的，本实用新型采用的技术方案如下：

一种机动车环保标志自助发放装置，包括：发放机、传输设备和后台服务器，所述发放机包括信息扫描器、工控机和打印机，所述信息扫描器和所述打印机分别与所述工控机连接，所述工控机通过所述传输设备与所述后台服务器连接。

优选地，所述信息扫描器包括身份证扫描器和二维码扫描器，所述二维码设置在机动车尾气检测报告中。

进一步地，所述发放机还包括显示触摸屏，所述显示触摸屏与所述工控机连接。

进一步地，所述发放机还包括摄像头，所述摄像头与所述工控机连接。

进一步地，所述发放机还包括机身，所述工控机和所述打印机均位于所述机身内，所述扫描器位于所述机身外表面。

进一步地，所述发放机还包括标志出口，所述标志出口位于所述机身外表面。

进一步地，所述发放机还包括操作平台面板，所述操作平台面板位于所述机身的上表面。

进一步地，所述打印机设置为多台，每台打印机对应一种标志类型。

本实用新型的有益效果是：本实用新型提供了一种机动车环保标志自助发放装置，通过使用扫描器扫描被检测车辆的相关信息，并传输到后台服务器，后台服务器根据该信息返回标志核发数据，标志核发数据经过工控机分析后，选择合适的打印机进行标志打印，完成机动车环保标志自助发放，而无需要经过标志核发人员。因此，使用该机动车环保标志自助发放装置，可以在机动车环保标志的核发过程中，杜绝错误发放，避免作弊行为，提高环保标志的发放效率，节约人力成本，为广大机动车车主提供人性化的服务，提高政府服务人民的形象。

附图说明

图1是本实用新型实施例提供的机动车环保标志自助发放装置的连接结构示意图；

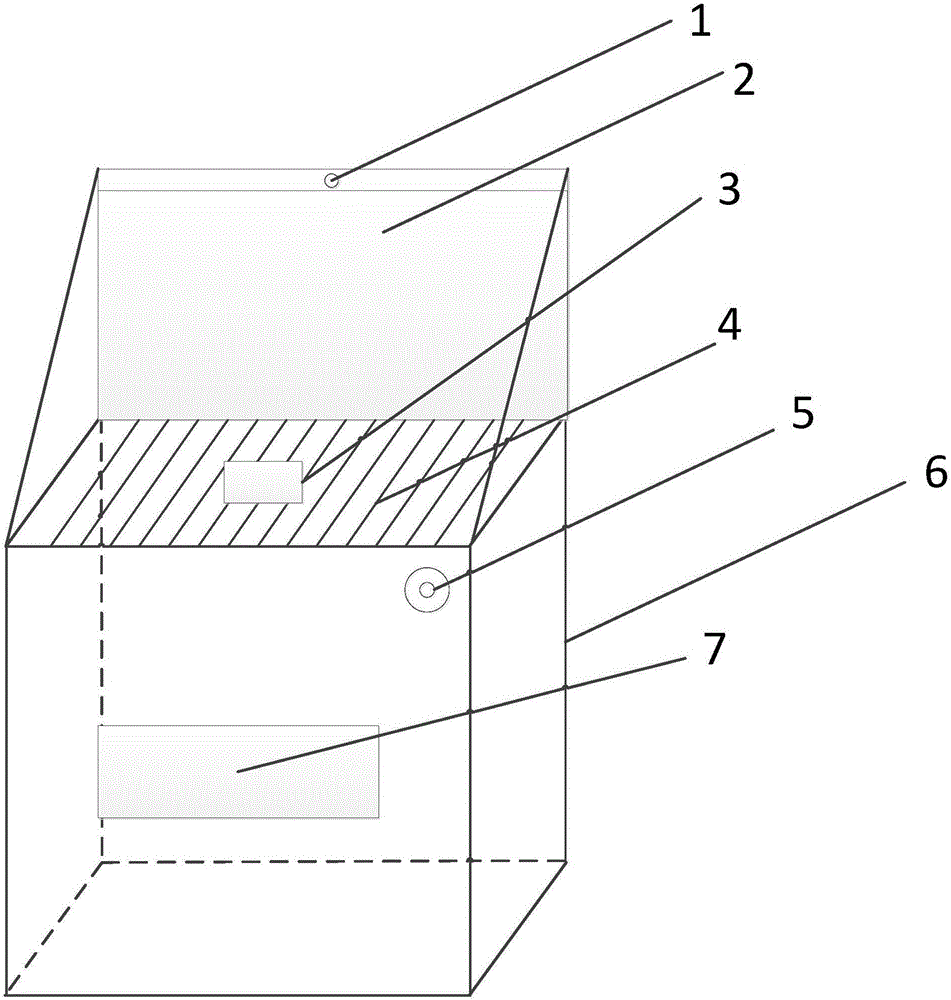

图2是本实用新型实施例提供的发放机的外部机械机构示意图；

图3是本实用新型实施例提供的发放机的内部机械结构示意图；

图4是本实用新型实施例提供的机动车环保标志自助发放装置的工作流程示意图。

图中，各符号的含义如下：

1摄像头，2显示触摸屏，3身份证扫描器，4操作平台面板，5二维码扫描器，6机身，7标志出口，8打印机，9工控机，10信息扫描器，11传输设备，12后台服务器。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施方式仅仅用以解释本实用新型，并不用于限定本实用新型。

如图1-3所示，本实用新型实施例提供了一种机动车环保标志自助发放装置，包括：发放机、传输设备11和后台服务器12，所述发放机包括信息扫描器10、工控机9和打印机8，信息扫描器10和打印机8分别与工控机9连接，工控机9通过传输设备11与后台服务器12连接。

上述结构的机动车环保标志自助发放装置，其使用过程为：

机动车环保检测完成后，在检测报告上增加二维码信息，车辆在登记的时候记录车主的身份证信息，该二维码信息和车主的身份证信息记录在机动车环保标志自助发放装置的后台服务器中，则在使用该自助发放装置时，机动车车主可以通过扫描器扫描检测报告上的二维码，也可以扫描身份证，并将二维码信息或身份证信息通过传输设备发送至后台服务器，则后台服务器读取信息后，查询该机动车的标志核发信息并返回给工控机，工控机分析返回数据后，选择相应的标志类型和相应年限的标志通过打印机进行打印，从而完成机动车环保标志的自助发放，而无需标志核发人员进行人为干预核发，从而在机动车环保标志的核发过程中，杜绝错误发放，避免作弊行为，提高环保标志的发放效率，节约人力成本，为广大机动车车主提供人性化的服务，提高政府服务人民的形象。

本实用新型实施例中，信息扫描器10可以包括身份证扫描器3和二维码扫描器5，其中，二维码设置在机动车尾气检测报告中。

使用上述结构，可以使用身份证扫描器扫描车主身份证，根据身份证信息获取对应的环保标志核发信息并进行打印，还可以使用二维码扫描器扫描设置在机动车尾气检测报告中的二维码，根据二维码信息获取对应的环保标志核发信息并进行打印。从而使自助发放装置使用更加灵活，方便服务于车主。

本实用新型实施例中，所述发放机还可以包括显示触摸屏2，显示触摸屏2与工控机9连接。

通过设置显示触摸屏，可以使车主在显示触摸屏上选择标志核发方式(包括扫描身份证发标、扫描检测报告二维码发标和手动输入车牌号车牌颜色及VIN的后6位发标)，进而完成后续的工作，在显示触摸屏2上显示不能打印或是查询不到相关标志的核发信息。

本实用新型实施例中，所述发放机还可以包括摄像头1，摄像头1与工控机9连接。

采用上述结构，可以在操作的过程中，使环保标志自助发放装置自动调用摄像头1进行拍照，拍2到3张照片，留取发标证据

本实用新型实施例中，所述发放机还可以包括机身6，工控机9和打印机8均位于机身6内，扫描器10位于机身6外表面。

通过采用上述结构，可以使工控机和打印机等得到保护，免受外界因素的破坏或干扰。

本实用新型实施例中，所述发放机还可以包括标志出口7，标志出口7位于机身6外表面。

本实用新型实施例中，所述发放机还可以包括操作平台面板4，操作平台面板4位于机身6的上表面。

本实用新型实施例中，打印机8可以设置为多台，且每台打印机对应一种标志类型。

对于不同的被检车辆，其核发标志可能不同，因此，设置多台打印机，使其中的每台打印机对应一种核发标志，从而使标志打印工作更加简单快捷。

上述结构的机动车环保标志自助发放装置，其工作和使用过程可以参见图4，具体描述为：

操作显示触摸屏2，选择标志核发方式(包括扫描身份证发标、扫描检测报告二维码发标和手动输入车牌号车牌颜色及VIN的后6位发标)，如果选择“扫描身份证发标”，就需要将车主身份证放到身份证扫描器3那里，进行身份证号读取；如果选择“扫描检测报告二维码发标”，就需要将检测报告上面的二维码对准二维码扫描器5，扫描二维码；如果选择“手动输入车牌号车牌颜色及VIN的后6位发标”，就需要在显示触摸屏2上输入车牌号车牌颜色及VIN的后6位，然后按操作提示进行下一步。环保标志自助发放装置将获取到的信息通过网络传输到后台环保系统，后台环保系统根据信息返回标志核发数据，标志核发数据经过工控机9分析，然后选择合适的打印机8进行标志打印，每台打印机对应一种标志类型，打印完成后的标志从标志出口7中掉落出来，车主成功领取。如果不能打印或是查询不到相关标志核发信息，就会在显示触摸屏2上显示相应的信息。在操作的过程中该环保标志自助发放装置会自动调用摄像头1进行拍照，拍2到3张照片，留取发标证据。

以上所述的二维码，也包括一维条形码，也应视为本实用新型的保护范围。

通过采用本实用新型公开的上述技术方案，得到了如下有益的效果：本实用新型提供了一种机动车环保标志自助发放装置，通过使用扫描器扫描被检测车辆的相关信息，并传输到后台服务器，后台服务器根据该信息返回标志核发数据，标志核发数据经过工控机分析后，选择合适的打印机进行标志打印，完成机动车环保标志自助发放，而无需要经过标志核发人员。因此，使用该机动车环保标志自助发放装置，可以在机动车环保标志的核发过程中，杜绝错误发放，避免作弊行为，提高环保标志的发放效率，节约人力成本，为广大机动车车主提供人性化的服务，提高政府服务人民的形象。
