一种内置型可插拔式一拖四远程控制模块的制作方法

本实用新型涉及基站天线设备领域，具体为一种内置型可插拔式一拖四远程控制模块。

背景技术：

随着基站天线的不断小型化发展，天线内部空间变得尤为宝贵。调节基站天线下倾角时，传统的单个内置rcu(远程控制单元)只能控制一个天线频段，对于多频段天线需要安装多个rcu，体积较大，成本较高；且由于多个内置rcu级联，结构复杂，与天线传动装置通过控制螺杆连接，安装检修时极其麻烦。

技术实现要素：

本实用新型的目的是克服上述现有技术的缺点，提供一种结构简单、安装方便，可独立控制单个天线的内置型可插拔式一拖四远程控制模块。

本实用新型是通过以下技术方案来实现的：

一种内置型可插拔式一拖四远程控制模块，包括外壳、至少一台电机、电机控制板、联轴器、测速板、主电路板；所述的联轴器、电机、电机控制板、测速板、主电路板依次连接并安装在所述的外壳内；所述的联轴器一端与电机的输出轴连接，另一端连接基站天线用于控制移相器倾角的控制螺杆；所述的电机控制板用于控制电机的运行且在电机控制板上设有远程通信模块实现电机的远程控制；所述的测速板上设有霍尔传感器可感应电机上磁性转子转动的圈数；所述的主电路板上设有aisg端口用于接收调测信号。

作为上述方案的改进，所述的电机为4台，每台电机对应一个联轴器并控制一个控制螺杆。电机控制板可单独控制单个或多个电机进行动作，从而对4频段天线可作多元控制。

作为上述方案的改进，在外壳外侧设置有导轨，在基站天线内部设有与导轨配合的安装块，使其安装方式为插拔式，使得安装方便。

作为上述方案的改进，所述的外壳包括壳体、壳盖，所述的壳体通过压铸成型，在壳体前端与后端均设有通孔分别供联轴器与aisg端口伸出。

作为上述方案的改进，所述的主电路板上整合了防雷电路。

本实用新型具有以下有益效果：

1.通过一个控制端口连接4个电机，适用于4频段天线，并可通过远程通信模块实现远程控制，减少维护成本，提高工作安全性。

2.导轨使用塑胶卡扣防掉设计，无需螺丝即可安装。推到底部时外壳边缘的缺口可以卡住，防止推入过深使连轴器和螺杆损坏。

3.外壳使用压铸工艺，结构更紧凑，耗材更少，成本更低。

4.插拔式设计，易于检修与更换。

附图说明

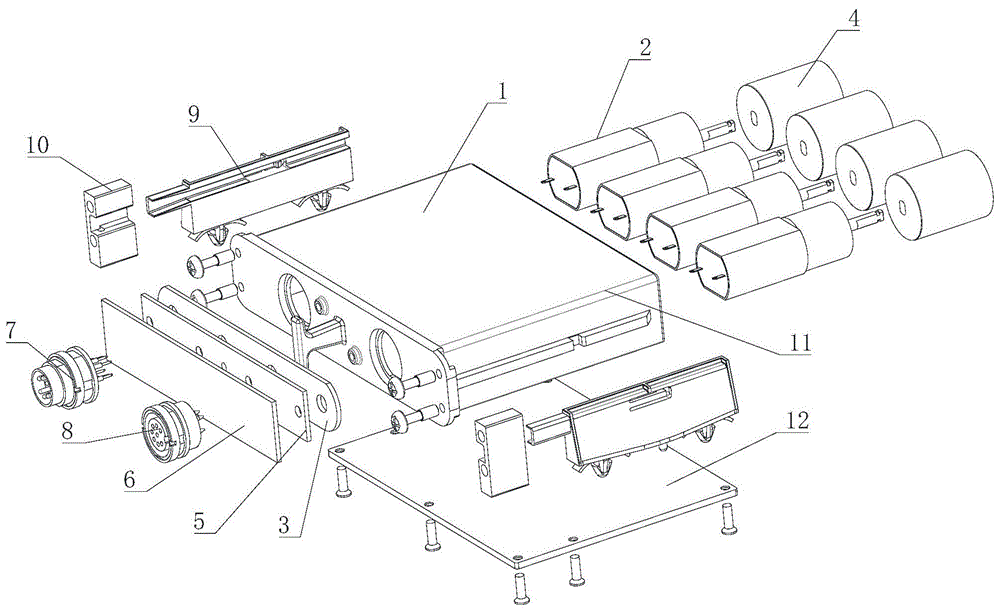

图1为本实用新型的远程控制模块分解示意图。

附图标记说明：外壳1、电机2、电机控制板3、联轴器4、测速板5、主电路板6、公头7、aisg母头8、导轨9、安装块10、壳体11、壳盖12。

具体实施方式

一种内置型可插拔式一拖四远程控制模块，包括外壳1、四台电机2、电机控制板3、联轴器4、测速板5、主电路板6；所述的联轴器4、电机2、电机控制板3、测速板5、主电路板6依次连接并安装在所述的外壳1内；所述的联轴器4一端与电机2的输出轴连接，另一端连接基站天线用于控制移相器倾角的控制螺杆(未示出)；所述的电机控制板3用于控制电机2的运行且在电机控制板3上设有远程通信模块实现电机2的远程控制；所述的测速板5上设有霍尔传感器可感应电机2上磁性转子转动的圈数；所述的主电路板6上设有aisg公头7和aisg母头8用于接收调测信号。在外壳1外侧设置有导轨9，在基站天线内部设有与导轨9配合的安装块10，使其安装方式为插拔式。所述的外壳1包括壳体11、壳盖12，所述的壳体11通过压铸成型，在壳体11前端与后端均设有通孔分别供联轴器4与aisg公头7、aisg母头8伸出。所述的主电路板6上整合了防雷电路。

上列详细说明是针对本实用新型可行实施例的具体说明，该实施例并非用以限制本实用新型的专利范围，凡未脱离本实用新型所为的等效实施或变更，均应包含于本案的专利范围中。

技术特征：

1.一种内置型可插拔式一拖四远程控制模块，其特征在于，包括外壳、至少一台电机、电机控制板、联轴器、测速板、主电路板；所述的联轴器、电机、电机控制板、测速板、主电路板依次连接并安装在所述的外壳内；所述的联轴器一端与电机的输出轴连接，另一端连接基站天线用于控制移相器倾角的控制螺杆；所述的电机控制板用于控制电机的运行且在电机控制板上设有远程通信模块实现电机的远程控制；所述的测速板上设有霍尔传感器可感应电机上磁性转子转动的圈数；所述的主电路板上设有aisg端口用于接收调测信号。

2.根据权利要求1所述的一种内置型可插拔式一拖四远程控制模块，其特征在于，所述的电机为4台，每台电机对应一个联轴器并控制一个控制螺杆。

3.根据权利要求1所述的一种内置型可插拔式一拖四远程控制模块，其特征在于，在外壳外侧设置有导轨，在基站天线内部设有与导轨配合的安装块，使其安装方式为插拔式。

4.根据权利要求1所述的一种内置型可插拔式一拖四远程控制模块，其特征在于，所述的外壳包括壳体、壳盖，所述的壳体通过压铸成型，在壳体前端与后端均设有通孔分别供联轴器与aisg端口伸出。

5.根据权利要求1所述的一种内置型可插拔式一拖四远程控制模块，其特征在于，所述的主电路板上整合了防雷电路。

技术总结
一种内置型可插拔式一拖四远程控制模块，包括外壳、至少一台电机、电机控制板、联轴器、测速板、主电路板；所述的联轴器、电机、电机控制板、测速板、主电路板依次连接并安装在所述的外壳内；所述的联轴器一端与电机的输出轴连接，另一端连接基站天线用于控制移相器倾角的控制螺杆；所述的电机控制板用于控制电机的运行且在电机控制板上设有远程通信模块实现电机的远程控制；所述的测速板上设有霍尔传感器可感应电机上磁性转子转动的圈数；所述的主电路板上设有AISG端口用于接收调测信号。优点是，适用于4频段天线，并可通过远程通信模块实现远程控制，减少维护成本，提高工作安全性。

技术研发人员：李兵司;邝醒辉
受保护的技术使用者：广州达奕通信技术有限公司
技术研发日：2019.09.20
技术公布日：2020.05.19
