一种新型防鼠蚁耐紫外线电力电缆的制作方法

本实用新型涉及一种电缆，具体涉及一种防鼠蚁耐紫外线电力电缆。

背景技术：

伴随着经济建设的快速发展、城市电网的改造，人们的安全意识和环保意识不断的提高，但许多重要场合万一电缆受到鼠蚁啃噬或因日光老化导致无法通电运行甚至发生事故时，通道的照明、防火报警装置、自动消防设施及其它应急设备等都无法正常运行。

普通电力电缆外护套遭受生物破坏的问题显得日益突出，特别是南方地区电缆防鼠、防白蚁问题，需引起我们的高度重视。老鼠、白蚁能把电缆护层咬穿，使电缆绝缘受潮，绝缘电阻下降，从而造成单相接地短路，甚至引起爆炸，使电缆线路发生永久性故障。另外一般防鼠蚁电缆或因不够环保或因生产成本高，不利于大规模投产。

技术实现要素：

发明目的：本实用新型的目的是为了克服现有技术中的不足，提供一种导电性能、防鼠防蚁性能、耐紫外线照射和安全环保性能优异，绿色环保的新型防鼠蚁耐紫外线电力电缆。

技术方案：为了解决上述技术问题，本实用新型所述的一种新型防鼠蚁耐紫外线电力电缆，其特征在于：它包括导体，在所述导体外部设有绝缘层，它们组成绝缘线芯，若干绝缘线芯外切设置，在它们间隙及外部设有填充层，在所述填充层外部设有内衬层，在所述内衬层外部设有铠装层，在所述铠装层外部设有防鼠防蚁护套。

优选地，所述导体采用无氧铜导体。

优选地，所述导体的截面积为2.5-400mm²。

优选地，所述绝缘层为交联聚乙烯层。

优选地，所述绝缘线芯设置两根或三根或四根或五根。

优选地，所述内衬层为无卤低烟阻燃聚烯挤包层。

优选地，所述铠装层采用自锁型铠装结构。

优选地，所述防鼠防蚁护套为防鼠蚁防紫外线无卤低烟阻燃聚烯烃层。

本产品的能通过防紫外线老化试验，电缆的防紫外线老化性能符合下表的规定：

有益效果：本实用新型与现有技术相比，其显著优点是：本实用新型整体结构设置合理，采用优质的无氧铜导体，确保电缆具有良好的导电性；绝缘层采用性能优异的交联聚乙烯绝缘，确保电缆具有优异的电性能；内衬层采用防鼠防蚁防紫外线低烟无卤阻燃聚烯烃，有效提高电缆的阻燃性能，屏蔽性能、防鼠蚁和防紫外线性能；采用自锁型铠装结构的铠装层，铝合金带连锁层与层之间进行连锁互扣，采用防鼠蚁防紫外线无卤低烟阻燃聚烯烃外护层，它们不仅起到较好的保护作用，而且易弯曲、抗压抗冲击、安装方便、可直埋免管道敷设，也起到防鼠蚁防紫外线，并提高电缆阻燃耐火级别，本产品安全环保，综合性能优越。

附图说明

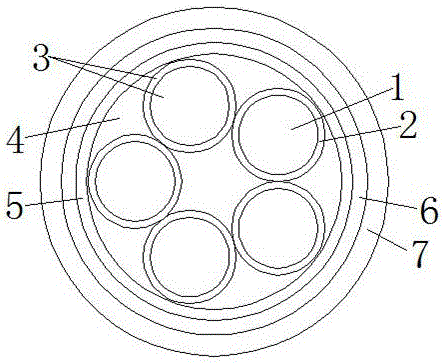

图1是本实用新型的截面结构示意图。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

如图1所示，本实用新型所述的一种新型防鼠蚁耐紫外线电力电缆，它包括导体1，其采用无氧铜导体，并且截面积为2.5-400mm²，在所述导体1外部设有绝缘层2，所述绝缘层2为交联聚乙烯层，它们组成绝缘线芯3，五根绝缘线芯3外切设置，在它们间隙及外部设有填充层4，在所述填充层4外部设有内衬层5，所述内衬层5为无卤低烟阻燃聚烯挤包层，在所述内衬层5外部设有铠装层6，所述铠装层6采用自锁型铠装结构，在所述铠装层6外部设有防鼠防蚁护套7，所述防鼠防蚁护套7为防鼠蚁防紫外线无卤低烟阻燃聚烯烃层。本实用新型整体结构设置合理，采用优质的无氧铜导体，确保电缆具有良好的导电性；绝缘层采用性能优异的交联聚乙烯绝缘，确保电缆具有优异的电性能；内衬层采用防鼠防蚁防紫外线低烟无卤阻燃聚烯烃，有效提高电缆的阻燃性能，屏蔽性能、防鼠蚁和防紫外线性能；采用自锁型铠装结构的铠装层，铝合金带连锁层与层之间进行连锁互扣，采用防鼠蚁防紫外线无卤低烟阻燃聚烯烃外护层，它们不仅起到较好的保护作用，而且易弯曲、抗压抗冲击、安装方便、可直埋免管道敷设，也起到防鼠蚁防紫外线，并提高电缆阻燃耐火级别，本产品安全环保，综合性能优越。

本实用新型提供了一种思路及方法，具体实现该技术方案的方法和途径很多，以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围，本实施例中未明确的各组成部分均可用现有技术加以实现。

技术特征：

1.一种新型防鼠蚁耐紫外线电力电缆，其特征在于：它包括导体（1），在所述导体（1）外部设有绝缘层（2），它们组成绝缘线芯（3），若干绝缘线芯（3）外切设置，在它们间隙及外部设有填充层（4），在所述填充层（4）外部设有内衬层（5），所述内衬层（5）为无卤低烟阻燃聚烯挤包层,在所述内衬层（5）外部设有铠装层（6），在所述铠装层（6）外部设有防鼠防蚁护套（7）。

2.根据权利要求1所述的新型防鼠蚁耐紫外线电力电缆，其特征在于：所述导体（1）采用无氧铜导体。

3.根据权利要求1所述的新型防鼠蚁耐紫外线电力电缆，其特征在于：所述导体（1）的截面积为2.5-400mm²。

4.根据权利要求1所述的新型防鼠蚁耐紫外线电力电缆，其特征在于：所述绝缘层（2）为交联聚乙烯层。

5.根据权利要求1所述的新型防鼠蚁耐紫外线电力电缆，其特征在于：所述绝缘线芯（3）设置两根或三根或四根或五根。

6.根据权利要求1所述的新型防鼠蚁耐紫外线电力电缆，其特征在于：所述铠装层（6）采用自锁型铠装结构。

7.根据权利要求1所述的新型防鼠蚁耐紫外线电力电缆，其特征在于：所述防鼠防蚁护套（7）为防鼠蚁防紫外线无卤低烟阻燃聚烯烃层。

技术总结
本实用新型涉及一种新型防鼠蚁耐紫外线电力电缆，其特征在于：它包括导体，在所述导体外部设有绝缘层，它们组成绝缘线芯，若干绝缘线芯外切设置，在它们间隙及外部设有填充层，在所述填充层外部设有内衬层，在所述内衬层外部设有铠装层，在所述铠装层外部设有防鼠防蚁护套。本实用新型导电性能、防鼠防蚁性能、耐紫外线照射和安全环保性能优异，绿色环保。

技术研发人员：唐敏;吴小敏;朱勤芬;周俊;刘学宝
受保护的技术使用者：中辰电缆股份有限公司
技术研发日：2020.05.28
技术公布日：2021.03.30
