与通信频带的分割有关的配置和技术的制作方法

本申请要求2014年12月8日递交的题为“TECHNIQUES AND CONFIGURATIONS ASSOCIATED WITH PARTITIONING OF A COMMUNICATION BAND”的美国专利申请No.14/563,930的优先权，该美国专利申请的全部内容出于各种目的通过引用以其整体结合于此，除了那些与本说明书不一致的部分(如果存在的话)以外。

技术领域

本公开的实施例一般涉及无线通信领域，更具体地，涉及通信频带的分割。

背景技术：

本文提供的背景描述是为了一般地给出本公开的上下文。除非本文另外指出，本部分描述的素材不是本申请中权利要求的现有技术并且不因包含在本部分中而被认为是现有技术。

机器类型通信(MTC)是有前途的新兴技术。潜在的基于MTC的应用包括智能仪表、医疗监控、远程安全监测、智能运输系统等。这些服务和应用激励可能需要被集成到诸如LTE和LTE高级版之类的当前和下一代移动宽带网络的新型MTC设备的设计和开发。

新兴类别的MTC设备包括可被设计成支持比传统MTC设备或针对人类型通信(HTC)设计的设备低的成本结构的设备。这种较低成本MTC设备可被统称为低成本MTC(LC-MTC)设备。然而，现有移动宽带网络主要被设计成增加HTC而非MTC的性能。该问题在考虑LC-MTC设计时可能被加重。包括LC-MTC设备在内的当前所有这些设备共存于同一宽带网络上，这可能限制LC-MTC设备可能能够实现的成本降低。

附图说明

实施例通过以下详细描述结合附图将容易被理解。为了辅助该描述，相似的标号指定相似的结构。在附图的图中，实施例是通过示例方式而非限制方式被例示的。

图1示意性地例示了根据本公开的各种实施例的无线通信环境。

图2是根据本公开的各种实施例的分割的无线通信环境的示意性描绘。

图3是例示根据本公开的各种实施例的演进节点B(eNB)分割通信频带的处理的流程图。

图4是根据本公开的各种实施例的样本系统信息块(SIB)。

图5是可被用来实施本文描述的各种实施例的示例计算设备的框图。

具体实施方式

在以下详细描述中，参考形成本文一部分的附图，附图中相似的标号指定各处相似的部分，并且其中可被实施的实施例通过例示方式被示出。将理解，其他实施例可被采用并且在不脱离本公开的范围的情况下可以进行结构的或逻辑的改变。

各种操作可通过最有助于理解要求保护的主题的方式被依次描述为多个离散的动作或操作。然而，描述的次序不应被解释为暗示这些操作必须依赖于次序。特别地，这些操作可不按给出的次序执行。描述的操作可按与描述的实施例不同的次序执行。各种附加操作可被执行并且/或者描述的操作可在附加实施例中省略。

为了本公开的目的，短语“A和/或B”指(A)、(B)或(A和B)。为了本公开的目的，短语“A，B和/或C”指(A)、(B)、(C)、(A和B)、(A和C)、(B和C)或(A，B和C)。说明书可使用短语“在实施例中”或“在多个实施例中”，各自可指代相同或不同实施例中的一个或多个。此外，与本公开的实施例一起使用的术语“包含”、“包括”、“具有”等是同义词。

如本文使用的，术语“电路”可以指代或包括或作为以下各项的一部分：专用集成电路(ASIC)、电子电路、处理器(共享处理器、专用处理器或群处理器)和/或运行一个或多个软件或固件程序的存储器(共享存储器、专用存储器或群存储器)、组合逻辑电路、和/或提供描述的功能的其他适当硬件组件。

如上面讨论的，包括LC-MTC用户设备(UE)、正常成本MTC UE和人类型通信UE在内的当前所有设备或UE共存于同样的物理小区中并利用相同的资源。然而，为了实现LC-MTC UE的成本节约，这些小区可能需要支持物理层限制(例如，仅6或15个物理资源块(PRB)的缓冲能力)以及用于上行传输和下行传输二者的高达20dB的覆盖增强。为了解决这些限制和覆盖增强需要，目前的长期演进(LTE)空中接口可能需要经历一些改变。然而，为了解决LC-MTC UE的限制并满足LC-MTC UE的覆盖增强需要而进行的对LTE空中接口的这些改变可能影响其他非LC-MTC UE的性能，所述非LC-MTC UE例如是常规MTC UE或人类型通信UE，本文也被统称为常规UE。结果，专门为LC-MTC UE设计的改变可能由于这些改变可能对常规UE的性能的有害影响而被忽视。另一方面，满足LC-MTC UE的甚至最基本的需要可能对常规UE的性能具有潜在重大的影响。例如，将系统信息消息限制在6或15PRB可能过度约束了可以被运送的信息量或影响如何为常规UE设计系统信息消息。另外，同一广播消息的大量重复(例如，100次或更多重复以达到20dB覆盖增强)可能被需要以实现LC-MTC期望的覆盖增强水平。由于LTE网络中的LC-MTC部署对于常规UE的性能来讲可能伴随显著的成本，网络运营商可能不愿意过渡到LTE中的LC-MTC UE部署。

作为上面讨论的问题的结果并且为了使得LTE网络中的LC-MTC UE部署实际可行，以高效的方式解决LC-MTC UE的目标同时确保常规UE的性能不受严重影响是期望的。在实施例中，LC-MTC UE的期望目标可通过将可用频谱分割成两类通信来实现。一个分区为LC-MTC通信而设计，另一分区为常规非LC-MTC而设计。

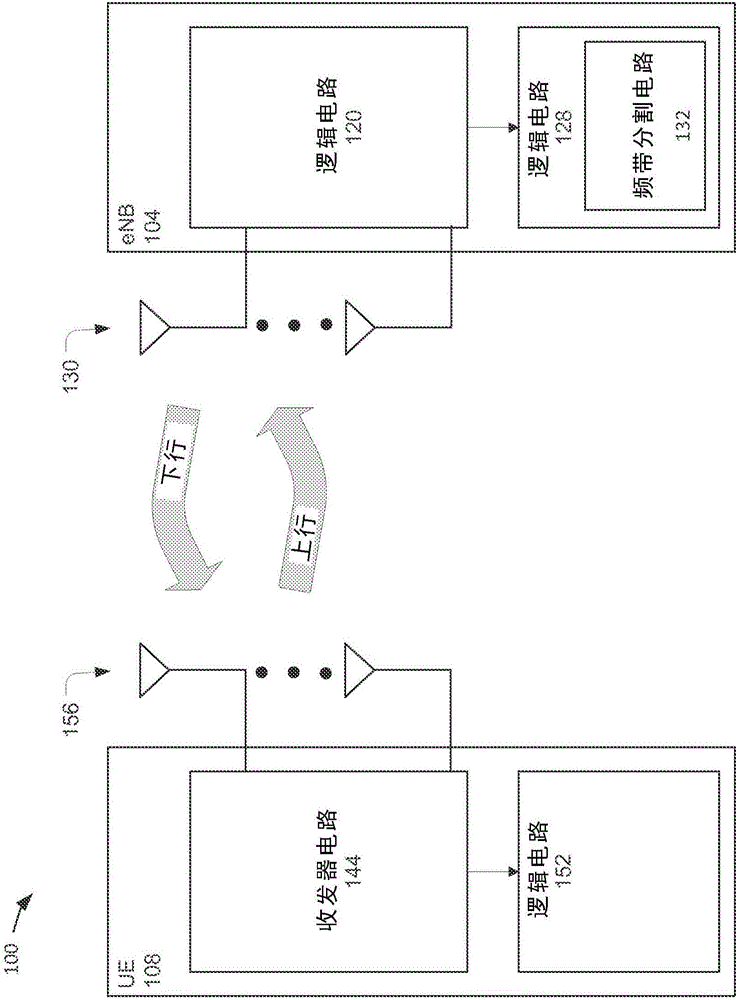

图1示意性地例示了根据各种实施例的无线通信环境100。环境100可包括与诸如演进节点B(eNB)104之类的接入点进行无线通信的UE 108。eNB 104可以是第三代合作伙伴项目(3GPP)长期演进(LTE)网络(或LTE高级(LTE-A)网络)的一部分。具体地，eNB 104可以是诸如演进通用陆地无线接入网(E-UTRAN)之类的LTE/LTE-A网络的无线接入网(RAN)的一部分。E-UTRAN可与执行LTE/LTE-A网络的各种管理和控制功能并且还提供各种RAN和其他网络之间的通信接口的、诸如演进分组核心(EPC)之类的核心网耦合。

eNB 104可包括收发器电路120，利用收发器电路120来经由一个或多个天线130从UE 108接收上行传输并经由一个或多个天线130向UE 108发送下行传输。eNB 104还可包括与收发器电路120耦合的逻辑电路128。在实施例中，逻辑电路128可被配置成解码和编码在UE 108和eNB 104之间传送的信号中发送的信息。逻辑电路128还可被频带分割电路132配置成执行用于本文描述的频带分割的处理的任何部分。

UE 108可包括收发器电路144、逻辑电路152以及一个或多个天线156。收发器电路144可与一个或多个天线156耦合以从eNB 104接收下行传输并向eNB 104发送上行传输。逻辑电路152可耦合到收发器电路144，并且可被配置成解码和编码在UE 108和eNB 104之间传送的信号中发送的信息。逻辑电路152还可被配置成执行下面描述的处理的任何部分。

图2是根据本公开的各种实施例的分割的无线通信网络200的示意性描绘。无线通信网络可包括eNB 104和eNB 104的操作距离内的各种UE(例如，UE 204a-204d和212a-212d)。如本文使用的，操作距离可包括其中该邻域内的UE可利用接入点来接入蜂窝网络的该接入点(例如，eNB 104)附近的距离。

在实施例中，eNB 104可分割可用通信频带以提供与第一类通信相关的第一分区(分区A)和与第二类通信相关的第二分区(分区B)。例如，在LTE实施例中，可用通信频带的跨度可以是从1.4兆赫(MHz)到20MHz。在该实施例中，eNB 104可分割该频带以使得分区A限于1.4MHz，分区B涵盖通信频带的剩余部分。在一些实施例中，第一类通信可包括为比第二类通信成本低的设备设计的通信。例如，第一类通信可包括LC-MTC，而第二类通信可包括常规或非LC-MTC通信。

分区A在一些实施例中可与也被称为物理层(PHY)的第一空中接口206相关。相对地，分区B 210可与第二空中接口208相关。在这些实施例中，第一空中接口206可包括为第一类通信设计的第一控制信道格式，而第二空中接口208可包括为第二类通信设计的第二控制信道格式。

在实施例中，eNB 104可经由收发器电路(例如图1的收发器电路120)通过分区A向UE 204a-204d发送第一控制信道格式的第一连接信息。该传输例如可以是适合于第一控制信道格式的广播传输，如主要下行共享信道(PDSCH)传输。在实施例中，UE 204a-204d例如可包括LC-MTC UE。第一连接信息可被设计成使得UE 204a-204d能够经由分区A建立与eNB 104的通信。eNB 104还可经由收发器电路通过分区A向UE 212a-212d发送第二控制信道格式的第二连接信息。该传输再次可以是广播传输，如PDSCH传输。在实施例中，UE 212a-212d例如可以是常规非LC-MTC UE。在这些实施例中，通过如上所述将LC-MTC UE划分到分区A并将非LC-MTC UE划分到分区B，对用于容纳LC-MTC的分区A的空中接口的改变可以在不影响常规非LC-MTC UE的性能或操作的情况下进行。

在一些实施例中，UE 204a-204d可被禁止利用分区B并且UE 212a-212d可被禁止利用分区A。这种禁止例如可通过将第一控制信道格式设计成防止UE 212a-212d通过分区A建立与eNB 104的通信来完成。另外，第二控制信道格式可被设计成防止UE 204a-204d通过分区B建立与eNB 104的通信。例如，第一控制信道格式可包括第一系统信息块(SIB1)格式并且第二控制信道格式可包括第二SIB1格式。在实施例中，第一SIB1格式可被设计成防止UE 212a-212d能够解析以该格式发送的连接信息，这可防止UE 212a-212d通过分区A与eNB 104通信。另外，第二SIB1格式可被设计成防止UE 204a-204d能够解析以该格式发送的连接信息，这可防止UE 204a-204d通过分区B与eNB 104通信。在其他实施例中，第一SIB1和第二SIB1可以是同一格式，但可具有哪个通信类别被分区支持的指示符。这种SIB1格式被描绘在图4中，在下面讨论。在其他实施例中，对介质访问控制(MAC)的改变可能被需要以支持UE 204a-204d。在这种实施例中，可能存在与分区A相关的第一MAC和与分区B相关的第二MAC，第一和第二MAC可按与上面讨论的第一和第二SIB1类似的方式起作用。

在其他实施例中，这种禁止可利用接入类别禁止(ACB)机制来实现。在第三代合作伙伴项目(3GPP)中，ACB机制可被诸如eNB 104之类的接入节点采用以允许接入节点控制来自UE的通过随机接入信道(RACH)的接入尝试。接入类别(AC)目前被定义具有从0到15的范围。通过AC禁止参数(例如，ac-BarringFactor/ac-BarringForEmergency/ac-BarringForSpecialAC)的广播，接入节点可基于UE可被指派的接入类别来控制UE对蜂窝网络的接入。ac-BarringFactor是UE通过“永久性”测试的概率。如果UE生成的随机数小于ac-BarringFactor，则永久性测试被通过。否则，接入被禁止。

在这种接入类别禁止机制中，UE 212a-212d可与上面讨论的接入类别0-15相关。另一方面，UE 204a-204d可与新创建的用于LC-MTC接入的接入类别16相关。在实施例中，该接入类别例如可与ac-BarringFactorForLCMTC相关。在该实施例中，第一连接信息可定义利用类别0-15防止UE 212a-212d通过分区A与eNB 104建立通信并可利用新创建的类别16允许UE 204a-204d通过分区A与eNB 104建立通信的接入类别禁止参数。进而，第二连接信息可定义利用类别16防止UE 204a-204d通过分区B与eNB 104建立通信和利用类别0-15允许UE 212a-212d通过分区B与eNB 104建立通信的接入类别禁止参数。

在其他实施例中，eNB 104可被配置成在分区A未被充分利用时见机利用分区A。在这种实施例中，第二连接信息可包括可将分区A指定为次要服务小区并将分区B指定为主要服务小区的分区A的资源信息。在这种实施例中，eNB 104可被配置成在分区A和分区B的PDCCH和其他控制信道格式不同的情况下经由跨载波调度执行分区A和分区B之间的载波聚合。在其他实施例中，如果分区A具有非常低的或不存在的LC-MTC UE，则eNB 104可使分区A失活并将其与分区B融合。该实施例例如可在LC-MTC UE仅被期望在预定时间段期间活动的场合被利用。

图3是例示根据本公开的各种实施例的演进节点B(eNB)304(诸如图1和图2的eNB 104)分割通信频带的处理流300的流程图。处理流可开始于块308，其中eNB 304可将频带进行分割以提供与第一类通信相关的第一分区(分区A)和与第二类通信相关的第二分区(分区B)。该分割可以通过与上面参考图2讨论的相同或相似的方式来完成。另外如上面讨论的，在一些实施例中，第一类通信可包括针对比第二类通信成本低的设备设计的通信。例如，第一类通信可包括LC-MTC，而第二类可包括常规通信或非LC-MTC。

在块310处，用于分区A的第一连接信息可由eNB 304至少发送到打算利用分区A的UE(例如，与第一类通信相关的UE)。在块312处，用于分区B的第二连接信息可由eNB 304至少发送到打算利用分区B的UE(例如，与第二类通信相关的UE)。在实施例中，用于分区A的第一连接信息可通过针对第一类通信设计的第一控制信道格式来发送，并且用于分区B的第二连接信息可通过针对第二类通信设计的第二控制信道格式来发送。这种传输可以是与分区A和B的相应空中接口相关的广播传输，如PDCCH传输。

第一连接信息可被设计成使得与第一类通信相关的UE能够经由分区A与eNB 304建立通信。另一方面，第二连接信息可被设计成使得与第二类通信相关的UE能够经由分区B与eNB 304建立通信。如上所述，在一些实施例中，第一类通信可以是LC-MTC，结果，打算利用分区A的UE可以是LC-MTC UE。第二类通信可以是常规通信或非LC-MTC，结果，打算利用分区B的UE可以是常规或非LC-MTC UE。在这类实施例中，通过如上所述将LC-MTC UE划分到分区A中并将非LC-MTC UE划分到分区B中，可在不影响常规非LC-MTC UE的性能或操作的情况下对分区A的用于容纳LC-MTC的空中接口加以改变。

在一些实施例中，与第一类通信相关的UE可被禁止利用分区B并且与第二类通信相关的UE可被禁止利用分区A。这类禁止例如可通过设计相应的控制信道格式以防止非计划中的UE通过相应分区与eNB 304建立通信来实现。例如，第一控制信道格式可包括第一系统信息块(SIB1)格式并且第二控制信道格式可包括第二SIB1格式。在该示例中，第一SIB1的格式可被设计成防止与第二类通信相关的UE能够解析用该格式发送的连接信息，这可防止与第二类通信相关的UE通过分区A与eNB 304通信。另外，第二SIB1的格式可被设计成防止与第一类通信相关的UE能够解析用该格式发送的连接信息，这可防止与第一类通信相关的UE通过分区B与eNB 304通信。

在其他实施例中，这类禁止可利用如上面参考图2讨论的接入类别禁止(ACB)机制来实现。在这类实施例中，与第一类通信相关的UE能够解析第二连接信息，反之亦然；然而，接入类别禁止机制可防止与第一类通信相关的UE经由分区B与eNB 304建立通信，反之亦然。

在块314处，eNB 304可通过分区A从与第一类通信相关的UE接收接入请求。该请求可利用在块310处被发送到该UE的第一连接信息来实现。另外，在块316处，eNB 304可通过分区B从与第二类通信相关的UE接收接入请求。该请求可利用在块312处被发送到该UE的第二连接信息来实现。这些访问请求例如可经由RACH传输被发送到eNB 304。在块318处，上行(UL)和下行(DL)数据可通过eNB 304和与第一类通信相关的UE之间的分区A来传送。并且，在块320处，UL/DL数据可通过eNB 304和与第二类通信相关的UE之间的分区B来传送。

在其他实施例中，eNB 304可被配置成在分区A未被充分利用时见机利用分区A。在这类实施例中，上面讨论的第二连接信息可包括分区A的资源信息，所述资源信息可将分区A指定为次要服务小区并将分区B指定为主要服务小区。在这类实施例中，eNB 304可被配置成经由跨载波调度执行分区A和分区B之间的载波聚合。

图4是根据本公开的各种实施例的样本系统信息块类型2(SIB2)400。在一些实施例中，诸如本文别处讨论的eNB之一的eNB可通过诸如SIB2400之类的系统信息消息来发信号通知：小区是否能够支持上面讨论的其中一类通信，例如LC-MTC。可见，SIB2 400在402行集成了布尔变量LC-MTC-supported(支持的LC-MTC)。该变量可向UE指示LC-MTC是否在与SIB2400相关的分区中被支持。如果SIB2 400指示LC-MTC被支持，则LC-MTC UE可尝试接入该相关分区，否则LC-MTC UE可避免尝试连接到该分区。此外，如果LC-MTC被支持，则常规非LC-MTC UE可避免尝试连接到该分区，而如果SIB2指示LC-MTC不被支持，则常规或非LC-MTC UE可尝试通过该相关分区接入eNB。这样，即使与在该相关分区中不被支持的那类通信相关的UE能够解码或解析SIB2 400，它也可避免尝试连接。

本文描述的UE 108可使用按期望配置的任何合适的硬件、固件和/或软件来实施到系统中。图5针对一个实施例例示了包括至少如所示般彼此耦合的射频(RF)电路504、基带电路508、应用电路512、存储器/存储装置516、显示器520、相机524、传感器528和输入/输出(I/O)接口532的示例系统500。

应用电路512可包括但不限于诸如一个或多个单核或多核处理器之类的电路。(一个或多个)处理器可包括通用处理器和专用处理器(例如，图形处理器、应用处理器等)的任意组合。处理器可与存储器/存储装置516耦合并被配置成运行存储器/存储装置516中存储的指令以使能在系统500上运行的各种应用和/或操作系统。

基带电路508可包括诸如但不限于一个或多个单核或多核处理器之类的电路。(一个或多个)处理器可包括基带处理器。基带电路508可操纵实现经由RF电路504与一个或多个无线网络通信的各种无线控制功能。无线控制功能可包括但不限于信号调制、编码、解码、射频移位等。在一些实施例中，基带电路508可提供与一个或多个无线技术兼容的通信。例如，在一些实施例中，基带电路508可支持与E-UTRAN和/或其他无线城域网(WMAN)、无线局域网(WLAN)或无线个域网(WPAN)的通信。其中基带电路508被配置成支持多于一个无线协议的无线通信的实施例可被称为多模基带电路。

在各种实施例中，基带电路508可包括用于通过不严格被认为处于基带频率中的信号来操作的电路。例如，在一些实施例中，基带电路508可包括用于通过具有中间频率的信号来操作的电路，所述中间频率位于基带频率和射频之间。

在一些实施例中，收发器电路112和/或逻辑电路152可被体现在应用电路512和/或基带电路508中。

RF电路504可通过非固体介质使用调制电磁辐射实现与无线网络通信。在各种实施例中，RF电路504可包括交换机、滤波器、放大器等以辅助与无线网络的通信。

在各种实施例中，RF电路504可包括用于通过不严格被认为处于射频的信号来操作的电路。例如，在一些实施例中，RF电路504可包括通过具有中间频率的信号来操作的电路，所述中间频率位于基带频率和射频之间。

在一些实施例中，无线收发器144可被体现在RF电路504中。

在一些实施例中，基带电路508、应用电路512和/或存储器/存储装置516中的一些或全部组成部件可被一起实施在片上系统(SOC)上。

存储器/存储装置516可被用来加载和存储数据和/或指令，例如可被配置成使得系统500实施本文讨论的分割处理的任何部分的频带分割指令510。用于一个实施例的存储器/存储装置516可包括合适的易失性存储器(例如，动态随机存取存储器(DRAM))和/或非易失性存储器(例如，闪存)的任意组合。

在各种实施例中，I/O接口532可包括被设计成使能与系统500的用户交互的一个或多个用户接口和/或被设计成使能与系统500的外设交互的外设接口。用户接口可包括但不限于物理键盘或小键盘、触摸板、扬声器、麦克风等。外设接口可包括但不限于非易失性存储器端口、通用串行总线(USB)端口、音频插口和电源接口。

在各种实施例中，传感器528可包括一个或多个传感设备以确定与系统500相关的环境条件和/或位置信息。在一些实施例中，传感器可包括但不限于陀螺仪传感器、加速计、邻近传感器、环境光传感器和定位单元。定位单元还可以是基带电路508和/或RF电路504的一部分或与基带电路508和/或RF电路504交互，以便与定位网络的组件(例如，全球定位系统(GPS)卫星)通信。

在各种实施例中，显示器520可包括显示器(例如，液晶显示器、触屏显示器等)。

在各种实施例中，系统500可以是移动计算设备，诸如但不限于膝上型计算设备、平板计算设备、上网本、超级本、智能电话等。在各种实施例中，系统500可具有更多或更少的组件和/或不同架构。

示例

以下段落描述了各种实施例的示例。

示例1可包括演进节点B(eNB)，所述eNB包含逻辑电路和与所述逻辑电路耦合的收发器电路，所述逻辑电路用于将通信频带分割成用于第一类通信的第一分区和用于第二类通信的第二分区，其中所述第一分区与第一控制信道格式相关并且所述第二分区与第二控制信道格式相关，所述收发器电路用于：通过所述第一分区将所述第一控制信道格式的第一连接信息发送到第一组多个用户设备(UE)以使得所述第一组多个UE能够经由所述第一分区与所述eNB建立通信，其中所述第一组多个UE被配置用于所述第一类通信；以及通过所述第二分区将所述第二控制信道格式的第二连接信息发送到第二组多个UE以使得所述第二组多个UE能够经由所述第二分区与所述eNB建立通信，其中所述第二组多个UE被配置用于所述第二类通信。

示例2可包括示例1的主题，其中所述第二连接信息包括所述第一分区的资源信息并将所述第一分区指定为次要服务小区，并且其中所述逻辑电路还用于经由跨载波调度执行所述第一分区和所述第二分区之间的载波聚合。

示例3可包括示例1-2中任一个的主题，其中所述第一组多个UE与第一接入类别相关，并且所述第二组多个UE与一个或多个额外的接入类别相关。

示例4可包括示例3的主题，其中所述第一连接信息定义接入类别禁止参数，所述接入类别禁止参数利用所述一个或多个额外的接入类别来防止所述第二组多个UE通过所述第一分区与所述eNB建立通信，并且所述第二连接信息定义利用所述第一接入类别来防止所述第一组多个UE通过所述第二分区与所述eNB建立通信的接入类别禁止参数。

示例5可包括示例1-4中任一个的主题，其中所述第一组多个UE是相对于所述第二组多个UE而言成本较低的UE，并且其中所述第一控制信道格式是针对所述成本较低的UE设计的。

示例6可包括示例5的主题，其中所述第一控制信道格式被设计成防止所述第二组多个UE通过所述第一分区与所述eNB建立通信，并且所述第二控制信道格式被设计成防止所述第一组多个UE通过所述第二分区与所述eNB建立通信。

示例7可包括示例5或6中任一个的主题，其中所述第一连接信息包括第一系统信息块1(SIB1)并且所述第二连接信息包括第二SIB1，其中所述第一SIB1的格式用于防止所述第二组多个UE通过所述第一分区与所述eNB建立通信，并且所述第二SIB1的格式用于防止所述第一组多个UE通过所述第二分区与所述eNB建立通信。

示例8可包括示例1-7中任一个的主题，其中所述第一类通信是针对相对于所述第二类通信而言较低成本实现来设计的机器类型通信(MTC)，并且所述第一组多个UE是针对所述较低成本实现来设计的所有MTC UE。

示例9可包括一种方法，所述方法包括：由演进节点B(eNB)通过第一分区向第一组多个UE经由第一空中接口发送第一连接信息，其中所述第一分区与第一类通信相关并且所述第一连接信息用于使得所述第一组多个UE能够经由所述第一分区与所述eNB建立通信；以及，由所述eNB通过第二分区向第二组多个UE经由第二空中接口发送第二连接信息，其中所述第二分区与第二类通信相关并且所述第二连接信息用于使得所述第二组多个UE能够经由所述第二分区与所述eNB建立通信。

示例10可包括示例9的主题，其中所述第二连接信息包括所述第一分区的资源信息并将所述第一分区指定为次要服务小区，并且还包括：由所述eNB经由跨载波调度执行所述第一分区和所述第二分区之间的载波聚合。

示例11可包括示例9或10中任一个的主题，其中所述第一组多个UE与第一接入类别相关，并且所述第二组多个UE与一个或多个额外的接入类别相关。

示例12可包括示例11的主题，其中所述第一连接信息定义接入类别禁止参数，所述接入类别禁止参数利用所述一个或多个额外的接入类别来防止所述第二组多个UE通过所述第一分区与所述eNB建立通信，并且所述第二连接信息定义利用所述第一接入类别来防止所述第一组多个UE通过所述第二分区与所述eNB建立通信的接入类别禁止参数。

示例13可包括示例9-12中任一个的主题，其中所述第一组多个UE是相对于所述第二组多个UE而言成本较低的UE，并且其中所述第一空中接口的第一控制信道格式是针对所述成本较低的UE设计的。

示例14可包括示例13的主题，其中所述第一控制信道格式被设计成防止所述第二组多个UE通过所述第一分区与所述eNB建立通信，并且所述第二空中接口的第二控制信道格式被设计成防止所述第一组多个UE通过所述第二分区与所述eNB建立通信。

示例15可包括示例13或14中任一个的主题，其中所述第一连接信息包括第一系统信息块1(SIB1)并且所述第二物理连接信息包括第二SIB1，其中所述第一SIB1的格式用于防止所述第二组多个UE通过所述第一分区与所述eNB建立通信，并且所述第二SIB1的格式用于防止所述第一组多个UE通过所述第二分区与所述eNB建立通信。

示例16可包括示例9-15中任一个的主题，其中所述第一类通信是针对相对于所述第二类通信而言较低成本实现来设计的机器类型通信(MTC)，并且所述第一组多个UE是针对所述较低成本实现来设计的所有MTC UE。

示例17可包括其上存储有指令的一个或多个计算机可读非暂态介质，所述指令响应于被eNB执行来使得所述eNB：通过第一分区向第一组多个UE经由第一空中接口发送第一连接信息，其中所述第一分区与第一类通信相关并且所述第一连接信息用于使得所述第一组多个UE能够经由所述第一分区与所述eNB建立通信；并且，通过第二分区向第二组多个UE经由第二空中接口发送第二连接信息，其中所述第二分区与第二类通信相关并且所述第二连接信息用于使得所述第二组多个UE能够经由所述第二分区与所述eNB建立通信。

示例18可包括示例17的主题，其中所述第二连接信息包括所述第一分区的资源信息并将所述第一分区指定为次要服务小区，并且其中所述指令还使得所述eNB经由跨载波调度执行所述第一分区和所述第二分区之间的载波聚合。

示例19可包括示例17或18中任一个的主题，其中所述第一组多个UE与第一接入类别相关，并且所述第二组多个UE与一个或多个额外的接入类别相关，并且其中所述第一连接信息定义接入类别禁止参数，所述接入类别禁止参数利用所述一个或多个额外的接入类别来防止所述第二组多个UE通过所述第一分区与所述eNB建立通信，并且所述第二连接信息定义利用所述第一接入类别来防止所述第一组多个UE通过所述第二分区与所述eNB建立通信的接入类别禁止参数。

示例20可包括示例17-19中任一个的主题，其中所述第一组多个UE是相对于所述第二组多个UE而言成本较低的UE，并且其中所述第一空中接口的第一控制信道格式是针对所述成本较低的UE设计的，并且其中所述第一控制信道格式被设计成防止所述第二组多个UE通过所述第一分区与所述eNB建立通信，并且所述第二空中接口的第二控制信道格式被设计成防止所述第一组多个UE通过所述第二分区与所述eNB建立通信。

示例21可包括示例17-20中任一个的主题，其中所述第一类通信是针对相对于所述第二类通信而言较低成本实现来设计的机器类型通信(MTC)，并且所述第一组多个UE是针对所述较低成本实现来设计的所有MTC UE。

示例22可包括用户设备(UE)，所述UE包括：收发器电路和与所述收发器电路耦合的逻辑电路，所述收发器电路用于：通过第一分区从演进节点B(eNB)接收第一控制信道格式的第一连接信息，并且通过第二分区从所述eNB接收第二控制信道格式的第二连接信息；所述逻辑电路用于：确定要在分别经由所述第一分区或所述第二分区与所述eNB建立通信时采用的所述第一连接信息或所述第二连接信息之一。

示例23可包括示例22的主题，其中确定要在分别经由所述第一分区或所述第二分区与所述eNB建立通信时采用的所述第一连接信息或所述第二连接信息之一是基于以下各项中的一个或多个的：所述UE是否能够解码所述第一连接信息或所述第二连接信息之一；以及所述第一连接信息或所述第二连接信息中的一者或二者内包含的接入类别禁止参数。

示例24可包括示例22或23中任一个的主题，其中所述第一控制信道格式是针对第一类通信设计的，并且所述第二控制信道格式是针对第二类通信设计的。

示例25可包括示例24的主题，其中所述第一类通信是针对相对于所述第二类通信而言较低成本实现来设计的机器类型通信(MTC)，并且其中所述UE与所述第一类通信相关。

示例26可包括演进节点B(eNB)，所述eNB包括：用于通过第一分区向第一组多个UE经由第一空中接口发送第一连接信息的装置，其中所述第一分区与第一类通信相关并且所述第一连接信息用于使得所述第一组多个UE能够经由所述第一分区与所述eNB建立通信；以及，用于通过第二分区向第二组多个UE经由第二空中接口发送第二连接信息的装置，其中所述第二分区与第二类通信相关并且所述第二连接信息用于使得所述第二组多个UE能够经由所述第二分区与所述eNB建立通信。

示例27可包括示例26的主题，其中所述第二连接信息包括所述第一分区的资源信息并将所述第一分区指定为次要服务小区，并且还包括用于经由跨载波调度执行所述第一分区和所述第二分区之间的载波聚合的装置。

示例28可包括示例26的主题，其中所述第一组多个UE与第一接入类别相关，并且所述第二组多个UE与一个或多个额外的接入类别相关。

示例29可包括示例28的主题，其中所述第一连接信息定义接入类别禁止参数，所述接入类别禁止参数利用所述一个或多个额外的接入类别来防止所述第二组多个UE通过所述第一分区与所述eNB建立通信，并且所述第二连接信息定义利用所述第一接入类别来防止所述第一组多个UE通过所述第二分区与所述eNB建立通信的接入类别禁止参数。

示例30可包括示例26的主题，其中所述第一组多个UE是相对于所述第二组多个UE而言成本较低的UE，并且其中所述第一空中接口的第一控制信道格式是针对所述成本较低的UE设计的。

示例31可包括示例30的主题，其中所述第一控制信道格式被设计成防止所述第二组多个UE通过所述第一分区与所述eNB建立通信，并且所述第二空中接口的第二控制信道格式被设计成防止所述第一组多个UE通过所述第二分区与所述eNB建立通信。

示例32可包括示例30的主题，其中所述第一连接信息包括第一系统信息块1(SIB1)并且所述第二连接信息包括第二SIB1，其中所述第一SIB1的格式用于防止所述第二组多个UE通过所述第一分区与所述eNB建立通信，并且所述第二SIB1的格式用于防止所述第一组多个UE通过所述第二分区与所述eNB建立通信。

示例33可包括示例26-32中任一个的主题，其中所述第一类通信是针对相对于所述第二类通信而言较低成本实现来设计的机器类型通信(MTC)，并且所述第一组多个UE是针对所述较低成本实现来设计的所有MTC UE。

本文例示的实施方式的描述(包括摘要中描述的内容)不打算是穷尽性的或将本公开限制在所公开的具体形式。虽然具体实施方式和示例在本文中是出于例示性目的而描述的，但是各种等同修改在该公开的范围内是可能的，如本领域技术人员将意识到的。可鉴于上面的详述而对本公开做出这些修改。
