信道扫描方法及移动终端与流程

本发明涉及移动终端
技术领域：
，具体涉及一种信道扫描方法及移动终端。
背景技术：

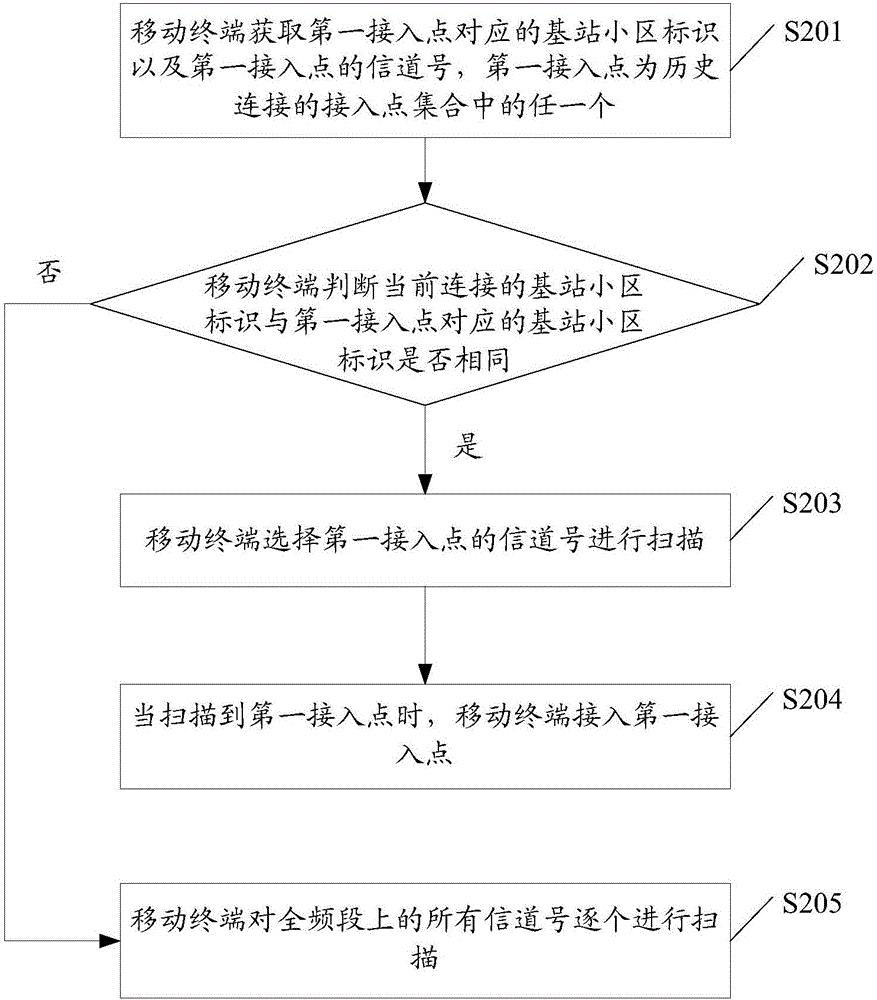

：目前大部分的移动终端平台(例如IOS平台、Android平台等)都配备WiFi芯片，支持连接接入点(AccessPoint，AP)来上网。一般情况下，移动终端在开启WiFi后，会进行全频段扫描(即对全频段中的每个信道都进行扫描)来寻找AP，当发现AP时，接入AP连接的网络。然而，由于每个信道扫描都需要一定的时间，因此全频段扫描的方法会导致移动终端连上AP的速度较慢。技术实现要素：本发明实施例提供了一种信道扫描方法及移动终端，以期解决移动终端连上AP的速度较慢的问题。本发明实施例第一方面提供一种信道扫描方法，包括：获取第一接入点的历史连接信息，所述第一接入点为历史连接的接入点集合中的任一个，所述第一接入点的历史连接信息包括所述第一接入点的信道号；选择所述第一接入点的信道号进行扫描；当扫描到所述第一接入点时，接入所述第一接入点。本发明实施例第二方面提供一种移动终端，包括：处理单元和通信单元，其中：所述处理单元用于获取第一接入点的历史连接信息，所述第一接入点为历史连接的接入点集合中的任一个，所述第一接入点的历史连接信息包括所述第一接入点的信道号；以及选择所述第一接入点的信道号进行扫描；以及当扫描到所述第一接入点时，利用所述通信单元接入所述第一接入点。本发明实施例第三方面提供一种移动终端，包括：处理器、存储器、通信接口，所述处理器与所述存储器和所述通信接口连接；所述存储器存储有可执行程序代码，所述通信接口用于无线通信；所述处理器用于调用所述存储器中的所述可执行程序代码，执行本发明实施例第一方面所描述的方法。本发明实施例中，移动终端在进行信道扫描时，可以根据历史连接的接入点的历史连接信息，选择上述历史连接的接入点的信道号进行扫描，并接入上述历史连接的接入点中的任一个。本发明实施例可以根据移动终端的至少一个历史连接的接入点的历史连接信息选择对上述至少一个历史连接的接入点的信道号进行扫描，以便快速接入到上述至少一个历史连接的接入点中的任一个，本发明实施例无需对全频段进行扫描，提高移动终端连上接入点的速度。附图说明为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。图1是本发明实施例提供的一种信道扫描方法的流程示意图；图2是本发明实施例提供的另一种信道扫描方法的流程示意图；图3是本发明实施例提供的另一种信道扫描方法的流程示意图；图4A是本发明实施例公开的一种移动终端的功能单元组成框图；图4B是本发明实施例公开的一种移动终端的结构示意图；图5是本发明实施例公开的另一种移动终端的结构示意图。具体实施方式为了使本
技术领域：
的人员更好地理解本发明方案，下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。本发明的说明书和权利要求书及上述附图中的术语“第一”、“第二”等是用于区别不同对象，而不是用于描述特定顺序。此外，术语“包括”和“具有”以及它们任何变形，意图在于覆盖不排他的包含。例如包含了一系列步骤或单元的过程、方法、系统、产品或设备没有限定于已列出的步骤或单元，而是可选地还包括没有列出的步骤或单元，或可选地还包括对于这些过程、方法、产品或设备固有的其他步骤或单元。在本文中提及“实施例”意味着，结合实施例描述的特定特征、结构或特性可以包含在本发明的至少一个实施例中。在说明书中的各个位置出现该短语并不一定均是指相同的实施例，也不是与其它实施例互斥的独立的或备选的实施例。本领域技术人员显式地和隐式地理解的是，本文所描述的实施例可以与其它实施例相结合。整体而言，现有技术中的移动终端在开启WiFi后，采用全频段扫描的方法，例如，例如，在2.4G频段，移动终端会在全频段(即信道号1-信道号14)上逐个信道进行扫描，当在某个信道上发现接入点(AccessPoint，AP)时，接入AP连接的网络。由于每个信道扫描都需要一定的时间，因此全频段扫描的方法会导致移动终端连上AP的速度较慢。本发明实施例可以根据移动终端所在的小区来推测自身是否进入了某一个或多个历史连接的接入点的覆盖范围，如果是，则选择上述某一个或多个历史连接的接入点的信道号进行扫描，以便快速接入到上述某一个或多个历史连接的接入点，由于本发明实施例无需对全频段进行扫描，可以提高移动终端连上接入点的速度。此外，本发明实施例所涉及到的移动终端可以包括各种具有无限通信功能的手持设备、车载设备、可穿戴设备、计算设备或连接到无线调制解调器的其他处理设备，以及各种形式的用户设备(UserEquipment，UE)，移动台(MobileStation，MS)，终端设备(terminaldevice)等等。为方便描述，上面提到的设备统称为移动终端。下面对本发明实施例进行详细介绍。请参阅图1，图1是本发明实施例提供的一种信道扫描方法的流程示意图，如图所示，该信道扫描方法包括如下步骤。S101，移动终端获取第一接入点的历史连接信息，第一接入点为历史连接的接入点集合中的任一个，第一接入点的历史连接信息包括第一接入点的信道号。本发明实施例中，移动终端每一次连接了接入点(AccessPoint，AP)之后，都会记录这个AP的连接信息(例如，这个AP使用的信道的信道号)。移动终端的非易失性存储器中可以存储移动终端历史连接的所有的接入点的接入点名称、接入点的信道号等历史连接信息。当移动终端需要连接WiFi时，首先从非易失性存储器中获取历史连接的所有的接入点的接入点名称、接入点的信道号等历史连接信息。可选的，步骤S101可以包括：移动终端从网络日志中获取第一接入点的历史连接信息。其中，移动终端每一次连接接入点之后，都会把这个接入点的连接信息(接入点的名称、接入点的信道号等)记录在网络日志上，后续移动终端需要获取接入点的连接信息时，可以从网络日志中直接获取。网络日志可以存储在移动终端的非易失性存储器中。S102，移动终端选择第一接入点的信道号进行扫描。S103，当扫描到第一接入点时，移动终端接入第一接入点。本发明实施例中，移动终端获取第一接入点的信道号之后，选择第一接入点的信道号进行扫描。若第一接入点AP1的信道号为1，则移动终端选择信道1(信道1的频率范围为2401-2423MHz，中心频率为2412MHz)进行扫描，当移动终端在信道1扫描到第一接入点AP1时，即可接入第一接入点AP1。如果移动终端在信道1没有扫描到第一接入点AP1，则移动终端对全频段上除信道1之外的其他信道号逐个进行扫描。实施图1所示的方法，可以根据移动终端的至少一个历史连接的接入点的历史连接信息选择对上述至少一个历史连接的接入点的信道号进行扫描，以便快速接入到上述至少一个历史连接的接入点中的任一个。本发明实施例无需对全频段进行扫描，提高移动终端连上接入点的速度。请参阅图2，图2是本发明实施例提供的另一种信道扫描方法的流程示意图，如图所示，该信道扫描方法包括如下步骤。S201，移动终端获取第一接入点对应的基站小区标识以及第一接入点的信道号，第一接入点为历史连接的接入点集合中的任一个。本发明实施例中，移动终端每一次连接了接入点(AccessPoint，AP)之后，都会记录这个AP对应的基站小区标识(CellID)以及这个AP使用的信道的信道号。移动终端的非易失性存储器中可以存储移动终端历史连接的所有的接入点的接入点名称、接入点对应的基站小区标识以及接入点的信道号。当移动终端需要连接WiFi时，首先从非易失性存储器中获取历史连接的所有的接入点的接入点名称、接入点对应的基站小区标识以及接入点的信道号。请参阅表1，表1是本发明实施公开的一种历史连接的接入点集合的连接信息表。表1接入点名称接入点对应的基站小区标识接入点的信道号AP1CellID11AP2CellID24AP3CellID37AP4CellID411AP5CellID113AP6CellID17AP7CellID55AP对应的基站小区标识可以理解为：当AP所在的地理位置在某个基站小区的覆盖下时，该AP对应的基站小区标识为上述某个基站小区的标识；AP对应的基站小区标识还可以理解为：当移动终端连接上AP时，移动终端所在的基站小区标识即为该AP对应的基站小区标识。举例来说，若移动终端历史连接的接入点集合包括AP1、AP2、AP3和AP4，AP1对应的基站小区标识为CellID1，AP2对应的基站小区标识为CellID2，AP3对应的基站小区标识为CellID3，AP4对应的基站小区标识为CellID4。AP的信道号，即AP使用的信道的信道号。例如，在2.4G频段，全频段总共有14个信道(信道1、信道2、信道3、...信道14)，AP可以使用14个信道中的任一个。一般而言，当一个AP安装好之后，这个AP使用的信道号是固定不变的。例如，移动终端历史连接的接入点集合包括AP1、AP2、AP3和AP4，AP1的信道号为1(信道1的频率范围为2401-2423MHz，中心频率为2412MHz)、AP2的信道号为4(信道4的频率范围为2416-2438MHz，中心频率为2427MHz)、AP3的信道号为7(信道7的频率范围为2431-2453MHz，中心频率为2442MHz)、AP4的信道号为11(信道11的频率范围为2451-2473MHz，中心频率为2462MHz)。可选的，步骤S201可以包括：移动终端从网络日志中获取第一接入点对应的基站小区标识以及第一接入点的信道号。其中，移动终端每一次连接接入点之后，都会把这个接入点的连接信息(接入点的名称、接入点对应的基站小区标识、接入点的信道号等)记录在网络日志上，后续移动终端需要获取接入点的连接信息时，可以从网络日志中直接获取。网络日志可以存储在移动终端的非易失性存储器中。S202，移动终端判断当前连接的基站小区标识与第一接入点对应的基站小区标识是否相同；若是，则执行步骤S203-步骤S204，若否，则执行步骤S205。S203，移动终端选择第一接入点的信道号进行扫描。S204，当扫描到第一接入点时，移动终端接入第一接入点。本发明实施例中，移动终端可以获取自身当前连接的基站小区标识，并判断当前连接的基站小区标识与移动终端历史连接的接入点中任一个接入点(例如第一接入点AP1)对应的基站小区标识是否相同。如果相同，则表明移动终端很可能进入历史连接的某一个接入点的覆盖范围。如果移动终端当前连接的基站小区标识与移动终端历史连接的接入点中的第一接入点AP1的基站小区标识相同，则移动终端连接上第一接入点AP1的可能性最大。若第一接入点AP1的信道号为1，则移动终端选择信道1(信道1的频率范围为2401-2423MHz，中心频率为2412MHz)进行扫描，当移动终端在信道1扫描到第一接入点AP1时，即可接入第一接入点AP1。如果移动终端在信道1没有扫描到第一接入点AP1，则移动终端对全频段上除信道1之外的其他信道号逐个进行扫描。S205，移动终端对全频段上的所有信道号逐个进行扫描。本发明实施例中，当移动终端判断当前连接的基站小区标识与移动终端历史连接的所有接入点对应的所有基站小区标识都不相同时，则表明移动终端不处于历史连接的任一个接入点的覆盖范围，移动终端采用普通的全频段信道扫描方法，对全频段上的所有信道号逐个进行扫描。例如，在2.4G频段，全频段总共有14个信道(信道1、信道2、信道3、...信道14)，则移动终端从信道1到信道14逐个扫描，直到扫描到AP，即可接入该AP。实施图2所示的方法，可以根据移动终端所在的小区来推测自身是否进入了某一个或多个历史连接的接入点的覆盖范围，如果是，则选择上述某一个或多个历史连接的接入点的信道号进行扫描，以便快速接入到上述某一个或多个历史连接的接入点，本发明实施例无需对全频段进行扫描，提高移动终端连上接入点的速度。请参阅图3，图3是本发明实施例提供的另一种信道扫描方法的流程示意图。图3是在图2的基础上进一步优化得到的，如图3所示，该信道扫描方法包括如下步骤。S301，移动终端获取第一接入点对应的基站小区标识以及第一接入点的信道号，第一接入点为历史连接的接入点集合中的任一个。S302，移动终端判断当前连接的基站小区标识与第一接入点对应的基站小区标识是否相同；若是，则执行步骤S303-步骤S305，若否，则执行步骤S306。S303，若当前连接的基站小区标识与接入点集合中的至少两个接入点对应的基站小区标识相同，从至少两个接入点中确定第一接入点，其中，第一接入点为至少两个接入点中优先级最高的接入点。本发明实施中，若移动终端当前连接的基站小区标识与历史连接的接入点集合中的至少两个接入点对应的基站小区标识相同，则从上述至少两个接入点中确定优先级最高的接入点。举例来说，以表1为例，若当前连接的基站小区标识与接入点集合中的AP1、AP5和AP6对应的基站小区标识相同，则从AP1、AP5和AP6中确定优先级最高的接入点，如果AP1的优先级最高，移动终端选择AP1的信道号(信道1)进行扫描。如果移动终端在AP1的信道号上没有扫描到AP1，则在AP5和AP6的信道号上进行扫描(例如，首先在AP5和AP6中优先级最高的接入点的信道号上进行扫描，或者在AP5和AP6中随机选择一个接入点的信道号进行扫描)，直至扫描到AP为止。其中，接入点的优先级可以基于接入点的累计连接次数、累计连接时长、最近连接时间中的一个或多个确定。例如，可以根据接入点的累计连接次数确定接入点的优先级，累计连接次数最多的接入点的优先级最高；或者可以根据接入点的累计连接时长确定接入点的优先级，累计连接时长最长的接入点的优先级最高；或者最近连接时间距离当前时间最近的接入点的优先级最高。S304，移动终端选择第一接入点的信道号进行扫描。S305，当扫描到第一接入点时，移动终端接入第一接入点。S306，移动终端对全频段上的所有信道号逐个进行扫描。本发明实施例中的步骤301至步骤302可以参见图2所示的步骤201至步骤202，步骤304至步骤306可以参见图2所示的步骤203至步骤205，本发明实施例不再赘述。实施图3所示的方法，可以根据移动终端所在的小区来推测自身是否进入了某一个或多个历史连接的接入点的覆盖范围，如果是，则选择上述某一个或多个历史连接的接入点中优先级最高的接入点的信道号进行扫描，以便快速接入到历史连接的优先级最高的接入点，本发明实施例无需对全频段进行扫描，提高移动终端连上接入点的速度。上述主要从方法侧执行过程的角度对本发明实施例的方案进行了介绍。可以理解的是，移动终端为了实现上述功能，其包含了执行各个功能相应的硬件结构和/或软件模块。本领域技术人员应该很容易意识到，结合本文中所公开的实施例描述的各示例的单元及算法步骤，本发明能够以硬件或硬件和计算机软件的结合形式来实现。某个功能究竟以硬件还是计算机软件驱动硬件的方式来执行，取决于技术方案的特定应用和设计约束条件。专业技术人员可以对每个特定的应用使用不同方法来实现所描述的功能，但是这种实现不应认为超出本发明的范围。本发明实施例可以根据上述方法示例对移动终端进行功能单元的划分，例如，可以对应各个功能划分各个功能单元，也可以将两个或两个以上的功能集成在一个处理单元中。上述集成的单元既可以采用硬件的形式实现，也可以采用软件功能单元的形式实现。需要说明的是，本发明实施例中对单元的划分是示意性的，仅仅为一种逻辑功能划分，实际实现时可以有另外的划分方式。在采用集成的单元的情况下，图4A示出了上述实施例中所涉及的移动终端的一种可能的结构示意图。移动终端400包括：处理单元402和通信单元403。处理单元402用于对移动终端的动作进行控制管理，例如，处理单元402用于支持移动终端执行图1中的步骤S101至S103、图2中的步骤S201至S205、图3中的步骤S301至306和/或用于本文所描述的技术的其它过程。通信单元403用于支持移动终端与其他设备的通信，例如与移动通信网络中的基站之间的通信。移动终端还可以包括存储单元401，用于存储移动终端的程序代码和数据。其中，处理单元402可以是处理器或控制器，例如可以是中央处理器(CentralProcessingUnit，CPU)，通用处理器，数字信号处理器(DigitalSignalProcessor，DSP)，专用集成电路(Application-SpecificIntegratedCircuit，ASIC)，现场可编程门阵列(FieldProgrammableGateArray，FPGA)或者其他可编程逻辑器件、晶体管逻辑器件、硬件部件或者其任意组合。其可以实现或执行结合本发明公开内容所描述的各种示例性的逻辑方框，模块和电路。所述处理器也可以是实现计算功能的组合，例如包含一个或多个微处理器组合，DSP和微处理器的组合等等。通信单元403可以是通信接口、收发器、收发电路等，其中，通信接口是统称，可以包括一个或多个接口。存储单元401可以是存储器。当处理单元402为处理器，通信单元403为通信接口，存储单元401为存储器时，本发明实施例所涉及的移动终端可以为图4B所示的移动终端。参阅图4B所示，该移动终端410包括：处理器412、通信接口413、存储器411。可选的，移动终端410还可以包括总线414。其中，通信接口413、处理器412以及存储器411可以通过总线414相互连接；总线414可以是外设部件互连标准(PeripheralComponentInterconnect，简称PCI)总线或扩展工业标准结构(ExtendedIndustryStandardArchitecture，简称EISA)总线等。所述总线414可以分为地址总线、数据总线、控制总线等。为便于表示，图4B中仅用一条粗线表示，但并不表示仅有一根总线或一种类型的总线。上述图4A或图4B所示的移动终端也可以理解为一种用于移动终端的装置，本发明实施例不限定。本发明实施例还提供了另一种移动终端，如图5所示，为了便于说明，仅示出了与本发明实施例相关的部分，具体技术细节未揭示的，请参照本发明实施例方法部分。该移动终端可以为包括手机、平板电脑、PDA(PersonalDigitalAssistant，个人数字助理)、POS(PointofSales，销售终端)、车载电脑等任意终端设备，以移动终端为手机为例：图5示出的是与本发明实施例提供的移动终端相关的手机的部分结构的框图。参考图5，手机包括：射频(RadioFrequency，RF)电路910、存储器920、输入单元930、显示单元940、传感器950、音频电路960、无线保真(WirelessFidelity，WiFi)模块970、处理器980、以及电源990等部件。本领域技术人员可以理解，图5中示出的手机结构并不构成对手机的限定，可以包括比图示更多或更少的部件，或者组合某些部件，或者不同的部件布置。下面结合图5对手机的各个构成部件进行具体的介绍：RF电路910可用于信息的接收和发送。通常，RF电路910包括但不限于天线、至少一个放大器、收发信机、耦合器、低噪声放大器(LowNoiseAmplifier，LNA)、双工器等。此外，RF电路910还可以通过无线通信与网络和其他设备通信。上述无线通信可以使用任一通信标准或协议，包括但不限于全球移动通讯系统(GlobalSystemofMobilecommunication，GSM)、通用分组无线服务(GeneralPacketRadioService，GPRS)、码分多址(CodeDivisionMultipleAccess，CDMA)、宽带码分多址(WidebandCodeDivisionMultipleAccess,WCDMA)、长期演进(LongTermEvolution，LTE)、电子邮件、短消息服务(ShortMessagingService，SMS)等。存储器920可用于存储软件程序以及模块，处理器980通过运行存储在存储器920的软件程序以及模块，从而执行手机的各种功能应用以及数据处理。存储器920可主要包括存储程序区和存储数据区，其中，存储程序区可存储操作系统、至少一个功能所需的应用程序(信道扫描的程序等)等；存储数据区可存储根据手机的使用所创建的数据(比如历史连接的接入点集合等)等。此外，存储器920可以包括高速随机存取存储器，还可以包括非易失性存储器，例如至少一个磁盘存储器件、闪存器件、或其他易失性固态存储器件。输入单元930可用于接收输入的数字或字符信息，以及产生与手机的用户设置以及功能控制有关的键信号输入。具体地，输入单元930可包括指纹识别模组931以及其他输入设备932。指纹识别模组931，可采集用户在其上的指纹数据。除了指纹识别模组931，输入单元930还可以包括其他输入设备932。具体地，其他输入设备932可以包括但不限于触控屏、物理键盘、功能键(比如音量控制按键、开关按键等)、轨迹球、鼠标、操作杆等中的一种或多种。显示单元940可用于显示由用户输入的信息或提供给用户的信息以及手机的各种菜单。显示单元940可包括显示屏941，可选的，可以采用液晶显示器(LiquidCrystalDisplay，LCD)、有机发光二极管(OrganicLight-EmittingDiode,OLED)等形式来配置显示屏941。虽然在图5中，指纹识别模组931与显示屏941是作为两个独立的部件来实现手机的输入和输入功能，但是在某些实施例中，可以将指纹识别模组931与显示屏941集成而实现手机的输入和播放功能。手机还可包括至少一种传感器950，比如光传感器、运动传感器以及其他传感器。具体地，光传感器可包括环境光传感器及接近传感器，其中，环境光传感器可根据环境光线的明暗来调节显示屏951的亮度，接近传感器可在手机移动到耳边时，关闭显示屏951和/或背光。作为运动传感器的一种，加速计传感器可检测各个方向上(一般为三轴)加速度的大小，静止时可检测出重力的大小及方向，可用于识别手机姿态的应用(比如横竖屏切换、相关游戏、磁力计姿态校准)、振动识别相关功能(比如计步器、敲击)等；至于手机还可配置的陀螺仪、气压计、湿度计、温度计、红外线传感器等其他传感器，在此不再赘述。音频电路960、扬声器961，传声器962可提供用户与手机之间的音频接口。音频电路960可将接收到的音频数据转换后的电信号，传输到扬声器961，由扬声器961转换为声音信号播放；另一方面，传声器962将收集的声音信号转换为电信号，由音频电路960接收后转换为音频数据，再将音频数据播放处理器980处理后，经RF电路910以发送给比如另一手机，或者将音频数据播放至存储器920以便进一步处理。WiFi属于短距离无线传输技术，手机通过WiFi模块970可以帮助用户收发电子邮件、浏览网页和访问流式媒体等，它为用户提供了无线的宽带互联网访问。处理器980是手机的控制中心，利用各种接口和线路连接整个手机的各个部分，通过运行或执行存储在存储器920内的软件程序和/或模块，以及调用存储在存储器920内的数据，执行手机的各种功能和处理数据，从而对手机进行整体监控。可选的，处理器980可包括一个或多个处理单元；优选的，处理器980可集成应用处理器和调制解调处理器，其中，应用处理器主要处理操作系统、用户界面和应用程序等，调制解调处理器主要处理无线通信。可以理解的是，上述调制解调处理器也可以不集成到处理器980中。手机还包括给各个部件供电的电源990(比如电池)，优选的，电源可以通过电源管理系统与处理器980逻辑相连，从而通过电源管理系统实现管理充电、放电、以及功耗管理等功能。尽管未示出，手机还可以包括摄像头、蓝牙模块等，在此不再赘述。前述图1～图3所示的实施例中，各步骤方法流程可以基于该手机的结构实现。前述图4A所示的实施例中，各单元功能可以基于该手机的结构实现。本发明实施例还提供一种计算机存储介质，其中，该计算机存储介质可存储有程序，该程序执行时包括上述方法实施例中记载的任何一种信道扫描方法的部分或全部步骤。需要说明的是，对于前述的各方法实施例，为了简单描述，故将其都表述为一系列的动作组合，但是本领域技术人员应该知悉，本发明并不受所描述的动作顺序的限制，因为依据本发明，某些步骤可以采用其他顺序或者同时进行。其次，本领域技术人员也应该知悉，说明书中所描述的实施例均属于优选实施例，所涉及的动作和模块并不一定是本发明所必须的。在上述实施例中，对各个实施例的描述都各有侧重，某个实施例中没有详述的部分，可以参见其他实施例的相关描述。在本申请所提供的几个实施例中，应该理解到，所揭露的装置，可通过其它的方式实现。例如，以上所描述的装置实施例仅仅是示意性的，例如所述单元的划分，仅仅为一种逻辑功能划分，实际实现时可以有另外的划分方式，例如多个单元或组件可以结合或者可以集成到另一个系统，或一些特征可以忽略，或不执行。另一点，所显示或讨论的相互之间的耦合或直接耦合或通信连接可以是通过一些接口，装置或单元的间接耦合或通信连接，可以是电性或其它的形式。所述作为分离部件说明的单元可以是或者也可以不是物理上分开的，作为单元显示的部件可以是或者也可以不是物理单元，即可以位于一个地方，或者也可以分布到多个网络单元上。可以根据实际的需要选择其中的部分或者全部单元来实现本实施例方案的目的。另外，在本发明各个实施例中的各功能单元可以集成在一个处理单元中，也可以是各个单元单独物理存在，也可以两个或两个以上单元集成在一个单元中。上述集成的单元既可以采用硬件的形式实现，也可以采用软件功能单元的形式实现。所述集成的单元如果以软件功能单元的形式实现并作为独立的产品销售或使用时，可以存储在一个计算机可读取存储器中。基于这样的理解，本发明的技术方案本质上或者说对现有技术做出贡献的部分或者该技术方案的全部或部分可以以软件产品的形式体现出来，该计算机软件产品存储在一个存储器中，包括若干指令用以使得一台计算机设备(可为个人计算机、服务器或者网络设备等)执行本发明各个实施例所述方法的全部或部分步骤。而前述的存储器包括：U盘、只读存储器(ROM，Read-OnlyMemory)、随机存取存储器(RAM，RandomAccessMemory)、移动硬盘、磁碟或者光盘等各种可以存储程序代码的介质。本领域普通技术人员可以理解上述实施例的各种方法中的全部或部分步骤是可以通过程序来指令相关的硬件来完成，该程序可以存储于一计算机可读存储器中，存储器可以包括：闪存盘、只读存储器(英文：Read-OnlyMemory，简称：ROM)、随机存取器(英文：RandomAccessMemory，简称：RAM)、磁盘或光盘等。以上对本发明实施例进行了详细介绍，本文中应用了具体个例对本发明的原理及实施方式进行了阐述，以上实施例的说明只是用于帮助理解本发明的方法及其核心思想；同时，对于本领域的一般技术人员，依据本发明的思想，在具体实施方式及应用范围上均会有改变之处，综上所述，本说明书内容不应理解为对本发明的限制。当前第1页1 2 3
