基于计算机控制的监控装置的制作方法

本发明涉及基于计算机控制的监控装置，属于计算机监控设备技术领域。

背景技术：

目前，随着安防系统的不断完善，采用计算机进行安全监控已经越来越普遍，目前的计算机监控一般通过安装摄像头的方式来进行，一般一台计算机对一个摄像头或者多个摄像头进行控制，这种方式一般在一定程度上提高了监控效率，但是，目前一般采用有线传输，传输布线较为麻烦，而且，目前的摄像头一般是固定安装在待监控区域，然后在安装时，根据监控区域调整好角度，但是，一般的摄像头在监控时，一般均会出现盲区，这就导致不法分子利用盲区，逃脱监控区域。对此，目前也开始出现一些可以摆动或者转动的摄像头，这种方式在一定程度上减少了盲区的存在，但是，不法分子依然可以利用摄像头的运动规律性，逃脱监控，导致监控失效，影响计算机监控的安全性。

本发明针对以上问题，提供基于计算机控制的监控装置，提高计算机监控的可靠性。

技术实现要素：

为实现上述目的，本发明提供如下技术方案：基于计算机控制的监控装置，其包括监控摄像头驱动组件、监控摄像头、数据处理模块、无线收发节点、无线通信网络、计算机集中控制中心和监控数据存储中心，其中，所述监控摄像头上通过信号线连接有数据处理模块，所述数据处理模块上连接设置有所述无线收发节点，各个无线收发节点通过所述无线通信网络与所述计算机集中控制中心无线通信连接，所述计算机集中控制中心上设置有对各个节点处的监控摄像头进行数据存储的监控数据存储中心，其特征在于，所述监控摄像头设置在所述监控摄像头驱动组件的输出端，由所述监控摄像头驱动组件驱动所述监控摄像头按照一定的曲线轨迹来回摆动，且来回摆动的频率由监控摄像头驱动组件的控制器可变设置，监控摄像头驱动组件的控制器由所述计算机集中控制中心无线控制。

进一步，作为优选，还包括移动终端，所述移动终端与所述计算机集中控制中心控制通信连接，通过所述移动终端能够控制调节所述监控摄像头来回摆动的频率。

进一步，作为优选，所述监控摄像头驱动组件包括摆动电机，控制调节所述监控摄像头来回摆动的频率是通过调节所述摆动电机的转速来实现。

进一步，作为优选，所述监控摄像头驱动组件还包括驱动凸轮一和驱动凸轮二，所述驱动凸轮一和驱动凸轮二均通过传送齿带与所述摆动电机的输出轴连接，通过所述驱动凸轮一和驱动凸轮二驱动所述监控摄像头按照一定的曲线轨迹来回摆动。

进一步，作为优选，所述监控摄像头驱动组件设置在驱动箱内，所述驱动箱的顶部固定设置有伸缩杆，所述伸缩杆的上部可上下滑动的套设在固定套内，所述固定套固定在固定板上，所述伸缩杆与所述固定套之间可锁紧设置，所述固定板通过螺栓固定在待安装监控摄像头的位置。

进一步，作为优选，所述监控摄像头驱动组件还包括滑动驱动杆、摆动驱动杆、摆动输出杆，其中，所述驱动箱内的中部设置有中间固定板，所述中间固定板的一侧与驱动箱构成的区域为安装驱动凸轮一和驱动凸轮二的空间，所述中间固定板的另一侧与驱动箱构成的区域为安装摆动输出杆的空间，所述驱动箱上还设置有供所述摆动输出杆伸出且允许其摆动的开口，所述中间固定板的靠近开口的一侧固定设置有支架，所述摆动输出杆与所述支架顶部可沿着所述摆动输出杆的长度方向滑动的铰接连接，所述滑动驱动杆可滑动的穿过所述中间固定板，且所述滑动驱动杆的一端与所述驱动凸轮一抵靠驱动设置，以便通过所述驱动凸轮一驱动所述滑动驱动杆以垂直于中间固定板的方向来回滑动，所述滑动驱动杆的另一端与所述摆动输出杆的远离开口的一端为可滑动且可转动的连接，且所述滑动驱动杆与所述摆动输出杆之间的相对滑动方向为沿着所述摆动输出杆的长度方向，所述驱动凸轮二设置在驱动凸轮与开口之间的位置，所述摆动驱动杆的一端与所述驱动凸轮二抵靠设置，以便驱动所述摆动驱动杆摆动，所述摆动驱动杆的靠近所述驱动凸轮二的一侧与所述中间固定板之间为可转动的铰接设置，所述摆动驱动杆的另一端设置有条形槽，所述摆动输出杆上设置有驱动销，所述驱动销与所述条形槽配合，通过所述驱动凸轮二驱动所述摆动驱动杆摆动，进而驱动所述摆动输出杆沿着其长度方向移动的同时，所述驱动凸轮一驱动所述摆动驱动杆摆动。

进一步，作为优选，所述摆动输出杆的远离开口的一端与所述中间固定板之间设置有弹簧一，弹簧一使得所述滑动驱动杆抵靠住所述驱动凸轮一，所述摆动驱动杆与所述中间固定板之间设置有弹簧二，弹簧二使得所述摆动驱动杆抵靠住所述驱动凸轮二。

进一步，作为优选，所述滑动驱动杆上设置有抵靠住所述驱动凸轮一的滚轮一，所述摆动驱动杆上设置有抵靠住所述驱动凸轮二的滚轮二。

进一步，作为优选，所述中间固定板上设置有与所述滑动驱动杆配合滑动的导向滑动套，所述摆动输出杆的远离开口的一端设置有沿着其长度方向延伸的滑动槽，所述滑动槽内卡设有开口导槽，所述滑动驱动杆的顶部限位在所述滑动槽内，且可沿着所述开口导槽滑动，且所述滑动驱动杆的顶部与所述滑动槽之间可转动的调节角度设置。

进一步，作为优选，所述无线通信网络为gprs无线网络或者wifi无线网络

与现有技术相比，本发明的有益效果是：

本发明的计算机监控装置，可以大大提高计算机的监控效率，可以实现对多个节点进行集中控制与监控，同时，将监控摄像头设置为转动频率可变的方式，可以防止有人利用摄像头的盲区或者规律性进行规避监控，导致监控的漏洞，有效防止一些利用摄像头监控盲区或者规律性来导致监控失效的情况，保证了计算机监控的可靠性，减少盲区或者意外的发生。

附图说明

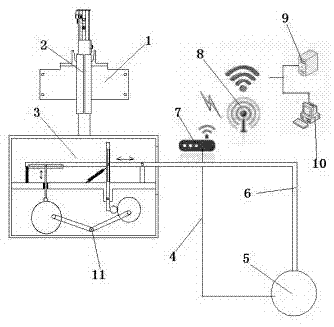

图1是本发明基于计算机控制的监控装置的结构示意图；

图2是本发明基于计算机控制的监控装置的监控摄像头驱动组件结构示意图。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，本发明提供一种技术方案：基于计算机控制的监控装置，其包括监控摄像头驱动组件3、监控摄像头5、数据处理模块7、无线收发节点、无线通信网络8、计算机集中控制中心10和监控数据存储中心9，其中，所述监控摄像头5上通过信号线连接有数据处理模块7，所述数据处理模块7上连接设置有所述无线收发节点，各个无线收发节点通过所述无线通信网络8与所述计算机集中控制中心10无线通信连接，所述计算机集中控制中心10上设置有对各个节点处的监控摄像头5进行数据存储的监控数据存储中心9，其特征在于，所述监控摄像头5设置在所述监控摄像头驱动组件3的输出端6，由所述监控摄像头驱动组件驱动所述监控摄像头5按照一定的曲线轨迹来回摆动，且来回摆动的频率由监控摄像头驱动组件的控制器可变设置，监控摄像头驱动组件3的控制器由所述计算机集中控制中心无线控制。

在本实施例中，还包括移动终端，所述移动终端与所述计算机集中控制中心控制通信连接，通过所述移动终端能够控制调节所述监控摄像头来回摆动的频率。

其中，所述监控摄像头驱动组件包括摆动电机11，控制调节所述监控摄像头来回摆动的频率是通过调节所述摆动电机的转速来实现。

所述监控摄像头驱动组件还包括驱动凸轮一12和驱动凸轮二13，所述驱动凸轮一12和驱动凸轮二13均通过传送齿带与所述摆动电机11的输出轴连接，通过所述驱动凸轮一和驱动凸轮二驱动所述监控摄像头按照一定的曲线轨迹来回摆动。

如图1，所述监控摄像头驱动组件设置在驱动箱内，所述驱动箱的顶部固定设置有伸缩,2，所述伸缩杆2的上部可上下滑动的套设在固定套内，所述固定套固定在固定板1上，所述伸缩杆与所述固定套之间可锁紧设置，所述固定板1通过螺栓固定在待安装监控摄像头的位置。

作为较佳的实施例，如图2，所述监控摄像头驱动组件还包括滑动驱动杆31、摆动驱动杆22、摆动输出杆20，其中，所述驱动箱内的中部设置有中间固定板16，所述中间固定板16的一侧与驱动箱构成的区域为安装驱动凸轮一12和驱动凸轮二13的空间，所述中间固定板16的另一侧与驱动箱构成的区域为安装摆动输出杆20的空间，所述驱动箱上还设置有供所述摆动输出杆伸出且允许其摆动的开口28，所述中间固定板16的靠近开口的一侧固定设置有支架29，所述摆动输出杆20与所述支架29顶部可沿着所述摆动输出杆的长度方向滑动的铰接连接，所述滑动驱动杆31可滑动的穿过所述中间固定板16，且所述滑动驱动杆31的一端与所述驱动凸轮一12抵靠驱动设置，以便通过所述驱动凸轮一12驱动所述滑动驱动杆31以垂直于中间固定板的方向来回滑动，所述滑动驱动杆的另一端与所述摆动输出杆的远离开口的一端为可滑动且可转动的连接，且所述滑动驱动杆31与所述摆动输出杆20之间的相对滑动方向为沿着所述摆动输出杆的长度方向，所述驱动凸轮二设置在驱动凸轮与开口之间的位置，所述摆动驱动杆22的一端与所述驱动凸轮二13抵靠设置，以便驱动所述摆动驱动杆22摆动，所述摆动驱动杆22的靠近所述驱动凸轮二的一侧与所述中间固定板之间为采用铰接销26可转动的铰接设置，所述摆动驱动杆22的另一端设置有条形槽23，所述摆动输出杆上设置有驱动销24，所述驱动销24与所述条形槽23配合，通过所述驱动凸轮二13驱动所述摆动驱动杆摆动，进而驱动所述摆动输出杆20沿着其长度方向移动的同时，所述驱动凸轮一驱动所述摆动驱动杆摆动。

作为较佳的实施例，所述摆动输出杆的远离开口的一端与所述中间固定板之间设置有弹簧一17，弹簧一使得所述滑动驱动杆抵靠住所述驱动凸轮一12，所述摆动驱动杆与所述中间固定板之间设置有弹簧二21，弹簧二使得所述摆动驱动杆抵靠住所述驱动凸轮二。

所述滑动驱动杆上设置有抵靠住所述驱动凸轮一的滚轮一14，所述摆动驱动杆上设置有抵靠住所述驱动凸轮二的滚轮二25。

作为较佳的实施例，所述中间固定板上设置有与所述滑动驱动杆配合滑动的导向滑动套15，所述摆动输出杆的远离开口的一端设置有沿着其长度方向延伸的滑动槽19，所述滑动槽内卡设有开口导槽，所述滑动驱动杆的顶部限位在所述滑动槽19内，且可沿着所述开口导槽滑动，且所述滑动驱动杆的顶部与所述滑动槽之间可转动的调节角度设置。

在本实施例中，所述无线通信网络为gprs无线网络或者wifi无线网络

本发明的计算机监控装置，可以大大提高计算机的监控效率，可以实现对多个节点进行集中控制与监控，同时，将监控摄像头设置为转动频率可变的方式，可以防止有人利用摄像头的盲区或者规律性进行规避监控，导致监控的漏洞，有效防止一些利用摄像头监控盲区或者规律性来导致监控失效的情况，保证了计算机监控的可靠性，减少盲区或者意外的发生。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
