一种果实采摘自动收纳装置的制作方法

本发明涉及果实采摘工具领域，尤其涉及一种果实采摘自动收纳装置。

背景技术：

目前果农采摘果实大多是一只手拿住果实，另一只手使用采果器采下果实，然后把果实放入容器，再采摘下一个，这样重复的采摘动作不仅辛苦，而且效率低。

果农采摘果实时遇到稍高和稍远处的果实时，需要两人配合，一人拉住树枝一人采摘，这样效率更低。

技术实现要素：

本发明和现有采果器配合使用，包括固定支撑圈、果实收纳导管和果实收纳背袋。固定支撑圈上设有和采果器固定的接口，果实采摘自动收纳装置通过该接口和采果器相固定。果实收纳导管上端均匀包裹固定在固定支撑圈上，固定支撑圈将果实收纳导管上端开口撑开。果实收纳背袋和果实收纳导管下端连通，果实收纳背袋上设有能开合的用于倒出果实的开口和用于背在肩上的背带。

本发明在使用过程中，果农只需一只手就可以完成果实采摘和收纳，空出另一只手可以稳定树枝，并且可以采摘很多果实后再倒入容器，能减轻果农的劳动强度和提高效率。

附图说明

图1为实施案例1的果实采摘自动收纳装置的结构示意图。

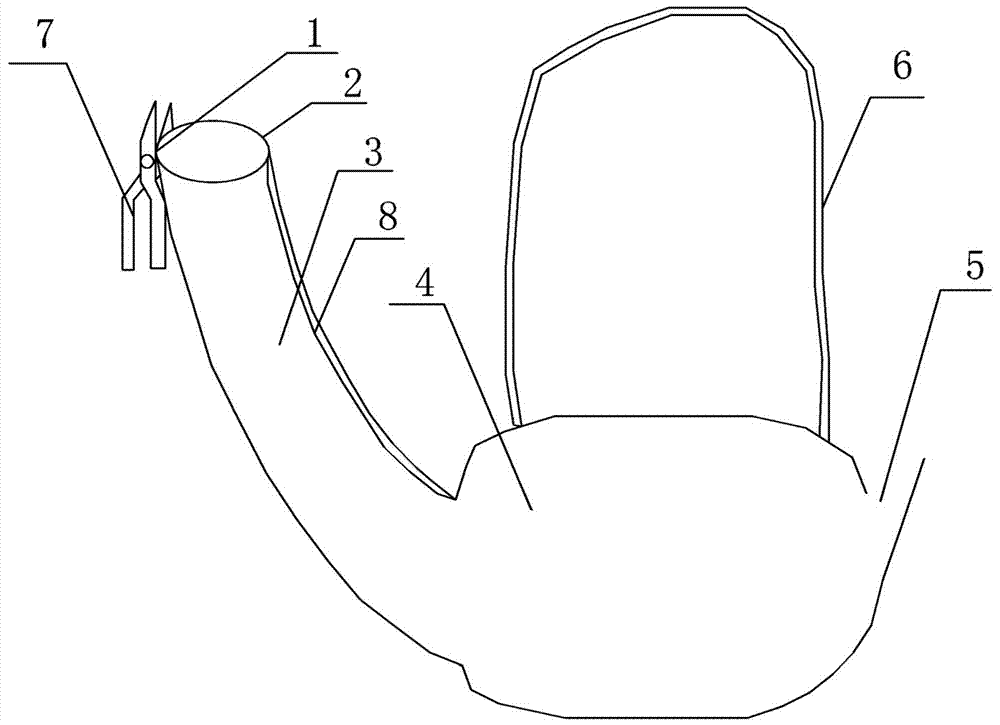

图2为实施案例2的果实采摘自动收纳装置的使用结构示意图。

具体实施方法

下面结合附图对本发明果实采摘自动收纳装置进行详细描述。

实施案例1

如图1所示，本发明果实采摘自动收纳装置包括固定支撑圈2、果实收纳导管3和果实收纳背袋4。固定支撑圈2上设有和采果器连接固定的接口1。果实收纳导管3上端和固定支撑圈2均匀包裹固定连接，内部设有弹性伸缩橡皮筋8，果实收纳导管可以拉伸和收缩。果实收纳背袋4和果实收纳导管3下端相连通，果实收纳背袋4上设有能开合的用于倒出果实的开口5和用于背在肩上的背带6。

实施案例2

如图2所示，本发明和现有采果器配合使用，采果器包括采果剪、采果刀片等，和现有各种采果器配合使用方法都一样，这里以和采果剪7配合使用来介绍具体使用方法，其它的不一一列举。

果实采摘自动收纳装置使用时先和采果剪7通过接口1连接固定，然后将背带6背在肩上，将果实倒出开口5闭合。采果时，将果实置于固定支撑圈2中间，使用采果剪7采下果实，果实自动落入果实收纳导管3中，果实通过果实收纳导管3进入果实收纳背袋4，果实收纳背袋4装满后，打开倒出果实的开口5，将果实倒入容器中。使用本发明果实采摘自动收纳装置可以减小果农的劳动强度，提高采果效率。

技术特征：

技术总结
本发明公开了一种果实采摘自动收纳装置，包括固定支撑圈、果实收纳导管和果实收纳背袋。固定支撑圈上设有和采果器固定的接口，果实采摘自动收纳装置通过该接口和采果器相固定。果实收纳导管上端均匀包裹固定在固定支撑圈上，固定支撑圈将果实收纳导管上端开口撑开。果实收纳背袋和果实收纳导管下端连通，果实收纳背袋上设有能开合的用于倒出果实的开口和用于背在肩上的背带。本发明和现有采果器配合使用，在使用过程中，果农只需一只手就可以完成果实采摘和收纳，空出另一只手可以稳定树枝，并且可以采摘很多果实后再倒入容器，能减轻果农的劳动强度和提高效率。

技术研发人员：张宇
受保护的技术使用者：张宇
技术研发日：2016.01.22
技术公布日：2017.08.01
