甘蔗收割机碎切装置的制作方法

本发明涉及一种机械零部件，尤其涉及一种甘蔗收割机碎切装置。

背景技术：

很多地方需要对尺寸进行切割，本发明尤其针对叶子等硬度和厚度较小的物体，目前常见的剪刀式和铡刀式碎切装置尺寸控制较难，而且效率较低。

针对上述背景技术，发明人提出了申请号为2016101559360的发明专利，该发明的技术内容解决上了上述问题，但是用于甘蔗收割机时，面对腐叶、韧性大的薄叶会出现切不断的现象，导致碎切效果不佳。

技术实现要素：

本发明的目的在于提供一种碎切过程中能产生抓力的甘蔗收割机碎切装置，旨在解决腐叶、韧性大的薄叶碎切效果不佳的问题。

本发明采用的技术方案是：一种甘蔗收割机碎切装置，包括互配安装的定刀轮和动刀轮，所述定刀轮包括开有多个刀口的平面，所述动刀轮包括转轴，所述转轴对应刀口的位置上安装多个刀片。

本发明进一步的技术方案是：所述所述刀口和刀片为铁条或厚铁板。

本发明进一步的技术方案是：所述刀片的长度≤5cm。

本发明进一步的技术方案是：所述刀片的宽度≤5cm。

本发明进一步的技术方案是：所述转轴上安装有多排刀片。

本发明进一步的技术方案是：相邻两排刀片之间的距离≤5cm。

本发明的有益效果是：由于采用上述技术方案，动刀轮不停转动过程中，每一个刀口和刀片重合时就完成一次切割，工作效率非常高；并且由于定刀轮上有多个刀口，切割时形成多点同时向下切割，每一组刀口和刀片都为其他组刀口和刀片提供抓紧力，避免了顺滑切不断的现象，因此可以用于腐叶、韧性大的薄叶的碎切工作。

附图说明

图1是本发明所述甘蔗收割机碎切装置的结构示意图；

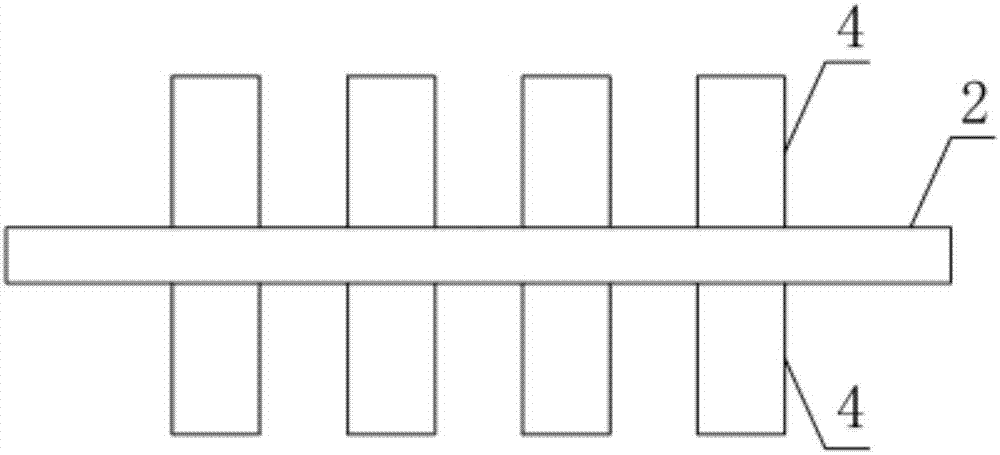

图2是多排刀片的结构示意图。

具体实施方式

下面结合附图和具体实施方式对本发明做进一步的说明。

如图1所示的一种甘蔗收割机碎切装置，包括互配安装的定刀轮和动刀轮，所述定刀轮包括开有多个刀口的平面，所述动刀轮包括转轴，所述转轴对应刀口的位置上安装多个刀片。动刀轮不停转动过程中，每一个刀口和刀片重合时就完成一次切割，工作效率非常高；并且由于定刀轮上有多个刀口，切割时形成多点同时向下切割，每一组刀口和刀片都为其他组刀口和刀片提供抓紧力，避免了顺滑切不断的现象，因此可以用于腐叶、韧性大的薄叶的碎切工作。

优选的，所述所述刀口和刀片为铁条或厚铁板；强度高、刀口或刀片崩缺受损后可继续工作。

优选的，所述刀片的长度≤5cm，确保甘蔗叶切碎尺寸≤5cm，便于用碎叶做肥料且不影响耕种。

优选的，所述刀片的宽度≤5cm，便于用碎叶做肥料且不影响耕种。

优选的，所述转轴上安装有多排刀片，这样可以降低转速，提高稳定性并提供更大的切割力，同时降低了强度要求。

横竖两个方向的相邻切割都决定了碎叶的大小，相邻两排刀片之间的距离以及动刀轮的转速决定了竖向的切割尺寸，优选的，相邻两排刀片之间的距离≤5cm，便于用碎叶做肥料且不影响耕种，同时可以将转速降至最低。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本发明的保护范围之内。

技术特征：

技术总结
本发明涉及一种甘蔗收割机碎切装置，包括互配安装的定刀轮和动刀轮，所述定刀轮包括开有多个刀口的平面，所述动刀轮包括转轴，所述转轴对应刀口的位置上安装多个刀片。动刀轮不停转动过程中，每一个刀口和刀片重合时就完成一次切割，工作效率非常高；并且由于定刀轮上有多个刀口，切割时形成多点同时向下切割，每一组刀口和刀片都为其他组刀口和刀片提供抓紧力，避免了顺滑切不断的现象，因此可以用于腐叶、韧性大的薄叶的碎切工作。

技术研发人员：伍崇德;沈静
受保护的技术使用者：伍崇德
技术研发日：2017.04.21
技术公布日：2017.08.01
