作物损耗数据的感测和显示的制作方法

本发明涉及农业设备。更具体地，本发明涉及作物收割。

背景技术：

具有多种不同类型的收割机械。这些机械可以包括联合收割机和其它的收割设备。

这些收割设备一般包括感测一些类型的度量的损耗传感器，所述度量可以表示在收割操作过程中损耗的收割作物的量。例如，谷物收割设备经常包括谷物损耗监控系统，其具有监控来自收割机的多个部件的谷物损耗的一组传感器。

以上讨论仅提供了大致的背景技术信息，并且意图不是用于帮助确定要求保护的主题范围。

技术实现要素：

作物损耗水平生成器从作物损耗传感器接收作物损耗传感器信号，并且基于作物损耗传感器信号生成指示感测到的作物损耗水平的作物损耗度量。第一作物损耗显示生成器基于作物损耗度量生成第一作物损耗显示单元，并且控制显示装置以相对于指示目标损耗范围的目标损耗范围指示符显示第一作物损耗显示单元。历史作物损耗显示生成器基于之前生成的作物损耗度量生成历史作物损耗显示单元，并且控制显示装置以相对于目标损耗指示符并且相对于第一作物损耗显示单元显示历史作物损耗显示单元。

附图说明

图1是监控作物损耗和显示作物损耗以用于用户交互的作物损耗监控和显示架构的一个示例的框图。

图2是图1图示的配置在联合收割机上的架构的实现方式的立体说明图。

图3A和3B(共同地称为图3)示出了在图1中示出的架构的操作的一个示例的流程图。

图4A-4I示出了用户接口显示屏面的不同示例。

图5示出了远程服务器环境的一个示例。

图6-8示出了可以用于上述示出的架构的移动装置的示例。

图9是可以配置在上述示出的任何架构中的计算环境的一个示例的框图。

具体实施方式

图1是作物损耗监控和显示架构100的一个示例的框图。架构100示出生成用于与用户(或操作员)106交互作用的用户接口104的可移动机械102。用户接口104可以包括所有大致由112表示的用户接口显示器、听觉输出、触觉输出等。用户接口104还可以包括一组用户输入机构114。说明性地，用户106与用户输入机构114交互作用，以控制和操作可移动机械102的多个部分。架构100还示出可移动机械102可以连接到多个远程系统110。用户106还可以使用其它的用户输入机构108来与可移动机械102交互作用。

用户输入机构114可以显示在用户接口显示器112上。因此，用户输入机构114可以是触敏式显示单元、图标、链接等。其它的用户输入机构108可以是可以用于控制机械102的多个用户输入机构。这些用户输入机构可以包括开关、操纵杆、按钮、键盘、踏板、摇杆等。

在本文中描述的示例中，可移动机械102可以是农业收割机械，或可移动机械可以是拉动外部收割机械的另一类型的机械(如拖拉机)。在后者的情况下，示出在可移动装置102中的一些或所有部件可以位于外部机械上。然而，将关于自身为收割机的机械102继续进行目前的描述。并且，将注意的是，将关于收割谷物的可移动机械102继续进行目前的讨论，但是可移动机械也可以收割其它的作物，如甘蔗、棉花、甜莱等。

在图1示出的示例中，可移动机械102说明性地(并且仅通过示例方式)包括一个或多个处理器116、控制系统118、被控制系统120和通信部件122。可移动机械102还可以包括谷物损耗监控系统124、数据存储器126、谷物损耗传感器128和一个或多个其它的传感器130。进一步地，可移动机械102可以包括用户接口部件132、用户接口装置134，并且可移动机械102可以包括多种其它项目136。数据存储器126可以存储谷物损耗目标范围138、历史损耗数据140和多种其它数据142。说明性地，谷物损耗传感器128可以包括一个或多个清粮室损耗传感器146、一个或多个分离器损耗传感器148，并且谷物损耗传感器128可以包括其它的谷物损耗传感器150。

谷物损耗监控系统124说明性地包括损耗水平设置部件152、近期损耗显示生成器154、个体损耗传感器显示生成器156、损耗聚合器158、当前损耗显示生成器160、灵敏度设置部件162、平衡设置部件164、设置改变显示生成器166，并且谷物损耗监控系统124可以包括其它的项目168。在更详细地描述架构100和其操作之前，将首先提供一些部件的摘要概览。

说明性地，控制系统118从多个传感器128-130接收输入。传感器130可以感测多种变量并且向系统118提供传感器信号。说明性地，系统118生成控制信号，该控制信号被提供以控制被控制系统120。被控制系统120可以是电力系统、机械系统、液压系统、气动系统、气顶液压系统或其它的系统。这些系统可以执行收割功能和多种其它的功能。

谷物损耗传感器128不仅可以向控制系统118还向谷物损耗监控系统124提供传感器信号。系统124生成示出当前谷物损耗和近期谷物损耗的谷物损耗显示屏面。

损耗聚合器158可以聚合来自多个谷物损耗传感器128的信号，以获得表示聚合谷物损耗的总损耗度量值。近期损耗显示生成器154和当前损耗显示生成器160生成示出发生在机械102中的谷物损耗的近期历史和以及发生在机械102中的当前谷物损耗水平的显示屏面。

灵敏度设置部件162可以由用户106致动以改变所显示的谷物损耗的灵敏度(或其分辨率)。平衡设置部件164可以被致动以改变损耗聚合器158在生成总损耗度量时如何处理多个传感器信号。例如，平衡设置部件164可以改变来自不同谷物损耗传感器128中的每个的传感器信号对于聚合或整体谷物损耗度量的影响。

说明性地，损耗水平设置部件152生成允许用户将当前谷物损耗水平设置为期望的谷物损耗水平的用户体验。损耗水平设置部件152在视觉显示器上围绕当前谷物损耗水平重置目标谷物损耗范围138。

个体损耗传感器显示生成器156允许用户106观察由个体谷物损耗传感器128感测到的谷物损耗。这可以被显示在单个显示屏面或多个不同的显示屏面上。

说明性地，设置改变显示生成器166在谷物损耗显示屏面上生成指示可移动机械102上的设置何时被改变的视觉标记。例如，在可移动机械102是联合收割机的情况中，指示设置改变的视觉标记可以指示凹板间隙或脱粒速度被改变的点，或指示中清选风扇速度、颖糠筛位置、或筛位置被改变的点。

谷物损耗监控系统124可以控制用户接口部件132以使用用户接口装置134上的用户接口104生成谷物损耗显示屏面。下文更详细地描述了这些用户接口的多个不同的示例。

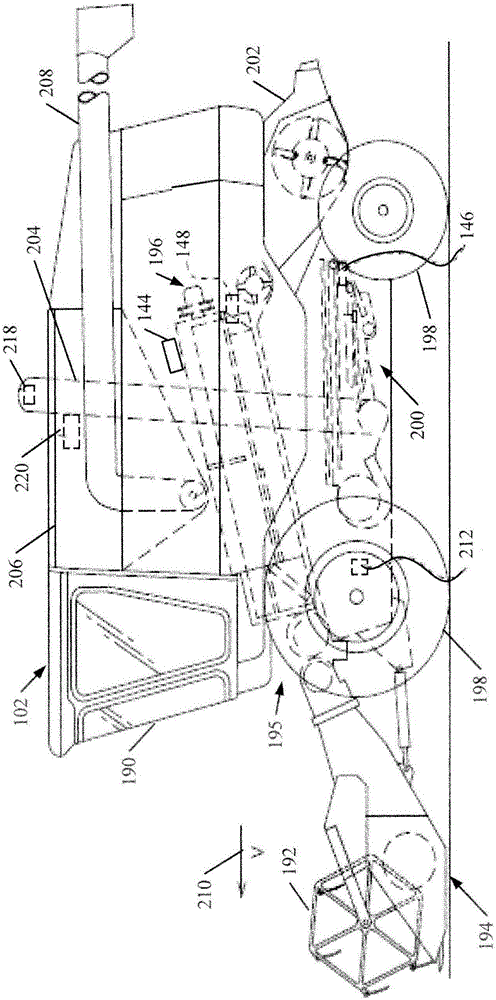

图2示出了其中可移动机械102是联合收割机的立体说明图的一个示例。图2还示出了图1图示的配置在联合收割机上的多个项目。可以看到在图2中，联合收割机102说明性地包括驾驶室190、割台192、大致在194指示的切割器、大致在195指示的脱粒机、一组地面接合轮198、分离器200、撒布机202、升降机204、由箭头206指示的干净谷物箱、和出料槽208。在操作中，联合收割机102说明性地在大致由箭头210指示的方向上行进。割台192接合被收割产品并且将所述产品朝切割器194聚集。在所述产品被切割之后，所述产品朝脱粒机195移动，所述产品在脱粒机195被脱粒，并且然后移动到分离器196。谷物下降到清粮室200，并且干净的谷物通过升降机204被移动到干净谷物箱206中。残渣可以被传递返回至脱粒机195，残渣在脱粒机195被再次脱粒。非谷物材料(如茎、外壳等)可以被切碎并且通过撒布机202从机械102被移除。

图2还示出在一个示例中，联合收割机102包括地速传感器212、一个或多个清粮室损耗传感器146、一个或多个分离器损耗传感器148、干净谷物摄像机220和残渣摄像机144。说明性地，地速传感器212感测联合收割机102在地面上的行进速度。这可以通过感测轮、驱动轴、轮轴或其它部件的旋转速度而被完成。行进速度还可以通过诸如全球定位系统(GPS)航位推测系统、LORAN系统之类的定位系统、或提供行进速度的指示的多种其它系统或传感器以被感测。

说明性地，清粮室损耗传感器146提供指示右侧清粮室和左侧清粮室的谷物损耗的量的输出信号。在一个示例中，传感器146是计算每单位时间(或每行进距离)的谷物碰撞次数以提供清粮室谷物损耗的指示的碰撞传感器。用于右侧清粮室和左侧清粮室的碰撞传感器可以提供个体信号或组合或总信号。将注意到，传感器146也可以仅包括单个传感器，而非用于每个清粮室的单独的传感器。

分离器损耗传感器148提供指示左侧分离器和右侧分离器196中的谷物损耗的信号。与左侧分离器和右侧分离器196相关联的传感器可以提供分离的谷物损耗信号或组合或总信号。这也可以使用多种不同类型的传感器而被完成。将注意到，传感器148也可以仅包括单个传感器，而非分离的左侧传感器和右侧传感器。

说明性地，残渣摄像机144生成被传递返回至脱粒机以用于再次脱粒的残渣的视频图像。说明性地，干净谷物摄像机220提供指示沉积在干净谷物箱206中的谷物的质量的视频图像。摄像机220和144中的任一个或两个都可以向可以分析视频图像以生成多个不同度量的视频分析系统提供图像。例如，干净谷物摄像机220可以将其信号提供到视频分析系统，所述视频分析系统输出进入干净谷物箱中的破裂谷物、完整谷物等的数量的指示。说明性地，残渣摄像机144可以向视频分析系统提供其视频图像信号，所述视频分析系统识别残渣的残渣体积。所有的这些仅被用于示例性描述。

产量监控器218可以是感测产量的传感器。在一个示例中，产量监控器218可以感测通过升降机204的质量流量。产量监控器218可以提供指示该质量流量的输出信号以指示具体的产量。这可以以蒲式耳每小时、蒲式耳每公顷、吨每小时或以其它单位被测量。

图3A和3B(一起称为图3)示出了一流程图，该流程图图示可移动机械102和谷物损耗监控系统124在监控谷物损耗和显示用于用户106的交互作用的信息时的操作的一个示例。图4A-4H示出可以被生成的用户接口显示屏面的多个示例。现在将与彼此结合地描述图1-4H。

在图3示出的示例中，假设可移动机械102正在操作并且正在进行收割操作。为了当前的讨论，将假设可移动机械102正在收割谷物。然而，将认识到可以针对收割其中损耗被检测的其它项目进行相同的讨论。

谷物损耗监控系统124首先从谷物损耗传感器128接收传感器信号。这由图3中的方框250指示。在一个示例中，传感器被提供到传感器调节系统，传感器调节系统诸如通过执行线性化、校准、放大等处理以调节传感器信号。谷物损耗监控系统124然后根据传感器信号确定当前(或感测的)损耗水平。这由图3中的方框252指示。在一个示例中，谷物损耗监控系统124基于接收的传感器信号的水平执行表格查找。表格查找识别与每个传感器信号对应的谷物损耗水平，给出其当前损耗水平。执行查找由方框254指示。在另一示例中，在给出传感器信号的情况下，系统124执行计算谷物损耗水平的动态计算。这也可以考虑其它的被感测变量。执行动态计算由方框256指示。根据传感器信号确定谷物损耗水平也可以以其它方法被完成，并且这由方框258指示。

然后，损耗聚合器158聚合与每个不同的传感器信号对应的损耗，以获得表示由多个传感器感测到的总损耗的整体损耗水平。这由方框260指示。在一个示例中，损耗聚合器158通过应用使用平衡设置部件164被设置的平衡设置值来生成整体损耗水平。例如，可以通过简单地将与每个传感器信号对应的损耗水平添加到一起，或通过将所述损耗水平以加权方式或其它方法结合而完成损耗水平的聚合。由于可能的是，基于单独的损耗传感器148(例如)而识别的损耗水平与来自其他传感器的损耗水平相比更不可靠，因而所述损耗水平可以例如以加权方式被组合。因此，归属于损耗聚合器158的整体损耗水平与由传感器148感测到的损耗的比例可能低于用于其它谷物损耗传感器128的比例。在一个示例中，如下文更详细地所述，平衡设置部件164通过用户输入机构生成用户接口显示屏面，用户输入机构可以被致动以在多个谷物损耗传感器128之间调节平衡(例如，用户输入机构允许用户改变整体损耗水平中由不同类型的谷物损耗传感器中的每一个对由聚合器158生成的整体损耗贡献的量)。施加平衡设置以获得整体损耗水平由方框262指示。以其它方法获得整体损耗水平由方框264指示。

当前损耗显示生成器160然后生成当前整体损耗水平的显示。近期损耗显示生成器154生成指示用于最近历史的历史损耗水平的显示。例如，近期损耗显示生成器154可以生成指示在最近10分钟内或由可移动机械102行进最近20米距离等范围内感测的整体损耗水平的显示。因而，当前损耗显示生成器160和近期损耗显示生成器154联合以相对于近期损耗水平并且相对于损耗目标范围来显示当前整体损耗水平。这由图3中的方框266指示。

损耗目标范围可以是预定的、存储的目标范围或可以是由操作员或用户106设置的目标范围。如下文更详细地描述，通过允许用户106针对整体损耗设置目标范围的用户输入机构，损耗水平设置部件152说明性地生成用户接口显示屏面。因此，可以相对于目标范围显示瞬时的当前损耗和整体损耗的近期历史。相对于存储的损耗目标范围显示瞬时的当前整体损耗水平由方框268指示。相对于由操作员设置的损耗目标范围显示瞬时的当前整体损耗水平由方框270指示。损耗水平可以被显示为连续显示，如线性或轨迹曲线图或相对于彼此很靠近显示的一系列不连续的读数。这由方框272指示。整体损耗水平可以具有指示整体损耗水平是否大于目标范围、在目标范围内或小于目标范围的颜色编码部分。这由方框274指示。整体损耗水平可以与设置改变指示符一起被显示，设置改变指示符在连续显示时识别收割机设置何时被改变。这将允许操作员看到设置改变已经对检测到的整体损耗水平具有什么影响。显示设置改变指示符由图3中的方框276指示。所进行的显示可以包括其它的视觉标记或其它的标记(如声音输出、触觉输出等)。这由方框278指示。

在对谷物损耗监控系统124的操作进行进一步描述之前，将首先讨论用户接口显示屏面的多个示例。将首先注意，用户接口显示屏幕可以生成在多个不同类型的装置上。下文关于图4A-4H和6-9描述这些装置中的一些。图示的这些装置仅是示例。

图4A示出了用户接口显示装置280的一个示例。显示装置280被示出为四分之一视频图形阵列(QVGA)显示装置。在图4A示出的示例中，显示装置280具有显示一组固定显示单元的第一部分282。显示装置280还具有示出一组可重构显示单元(虽然在图4A中，部分284是空白的)的第二部分284。说明性地，在部分282中示出的固定显示单元中，包括谷物损耗指示符286。可以看到，谷物损耗指示符286说明性地具有损耗水平识别部分288，损耗识别部分288包括由三个不同的显示单元290、292和294表示的三个不同的损耗水平。当显示单元290被照亮时，这表示谷物损耗大于目标范围。当显示单元292被照亮时，这表示谷物损耗在目标范围中；并且当显示单元294被照亮时，这表示感测的谷物损耗小于目标范围。在一个示例中，每个显示单元290-294也都被颜色编码。

图4A-1示出了谷物损耗指示符286的另一示例。该示例类似于图4A示出的示例，除了每个范围(大于目标范围方、在目标范围内、或小于目标范围)被多个不同的显示单元表示。因此，用户可以容易地确定检测到的谷物损耗是否适当地在目标范围外，还是接近目标范围的边缘等。

当用户致动部分282上的固定显示单元中的一个时，可重构显示部分284可以用于显示与被致动的显示单元对应的更详细信息。图4B-1到4B-3示出了一组用户接口显示屏面，所述一组用户接口显示屏面可以被谷物损耗监控系统124显示以示出当前检测到的谷物损耗大于目标范围。图4B-1示出了可以示出在可重构显示部分284上的显示的一个示例。图4B-1中示出的显示屏面的左手侧示出了瞬时谷物损耗指示符300和连续的或历史的谷物损耗指示符302。图4B-1还示出了目标范围指示符304的一个示例。目标范围指示符304被着色、颜色编码或以其它方式在视觉上与图4B-1示出的显示器的其余部分区分开。

在图4B-1示出的示例中，瞬时显示指示符300被显示以指示当前检测的谷物损耗大于目标范围，因为指示符300被显示在目标范围指示符304上方。连续的指示符302示出在10分钟内检测到的谷物损耗。这可以被连续检测或在不连续时刻适时检测。因而，连续的指示符302可以是线或轨迹(如图4B-1所示)或可以是相对于彼此很接近地显示的一组不连续的点。在图4B-1示出的示例中，瞬时谷物损耗以及在之前的10分钟内检测到的谷物损耗都大于由指示符304图示的期望目标范围。

图4B-2示出了图示瞬时谷物损耗大于预期目标范围的固定谷物损耗指示符286的一个示例。图4B-3示出了谷物损耗指示符286的另一示例，该谷物损耗指示符286具有指示当前检测到的谷物损耗大于目标范围的瞬时损耗显示单元306。

图4C-1到4C-3类似于图4B-1到4B-3，除了图4C-1到4C-3示出了瞬时的和历史的谷物损耗现在处于由指示符304表示的目标范围内。图4D-1到4D-3类似于上述的图4B-1到4B-3和4C-1到4C-3，除了图4D-1到4D-3示出了在最近10分钟内的瞬时谷物损耗以及历史谷物损耗位于由指示符304表示的目标范围处或小于该目标范围。

再次参照图3的流程图，一旦显示生成器150和154显示当前检测到的谷物损耗和近期历史的检测到的谷物损耗的指示，则说明性地，用户可以与用户输入机构108和114中的任一个交互作用以改变显示屏面。检测与显示相关的用户交互由图3的流程图中的方框320指示。在显示屏面被显示在触敏式显示装置上的情况下，用户可以使用触摸手势322与显示屏面交互作用。用户可以使用定点装置(诸如鼠标、操纵杆、跟踪球等)与显示屏面交互作用。这由方框324指示。在一个示例中，用户还可以通过提供如方框326所示的用户声音输入或以如方框328所示其它方法与显示屏面交互作用。

另外，用户交互可以用于各种不同的目的。例如，用户交互可以是损耗水平设置用户交互，所述损耗水平设置用户交互被提供到损耗水平设置部件152，以针对检测到的谷物损耗水平重置由指示符304表示的目标范围。这可以以各种不同的方法实现。例如，机械操作员106可以观察到，当前谷物损耗位于可接受水平，并且机械操作员106希望将谷物损耗大致保持在该水平处。用户106可以向损耗水平设置部件152提供输入，表示其希望设置损耗水平，使得目标范围大致在当前检测到的损耗水平附近居中。例如，用户可以通过按下按键或使用上述其他机构中的任一个而这样做。检测设置水平输入以重置目标范围由方框330指示。

用户输入还可以是配置显示器以示出由单独的谷物损耗传感器128检测到的个体损耗水平的用户输入。在此情况下，个体损耗传感器显示生成器156可以生成这种显示屏面。检测用户输入以显示个体传感器水平由方框332指示。

用户输入还可以被提供到灵敏度设置部件162。用户输入可以用于重置显示器的灵敏度(或显示器的分辨率)。检测灵敏度调节输入由方框334指示。

输入可以被提供到平衡设置部件164。在确定整体损耗水平时，输入可以用于重置个体谷物损耗传感器128的平衡。例如，如上所述，在确定整体谷物损耗水平时，与其他谷物损耗传感器相比，用户可以希望使聚合器158将更多权重分配给不同谷物损耗传感器128中的一个。检测平衡调节输入由方框336指示。当然，用户交互也可以采取多种其它的形式。这由方框338指示。

一旦谷物损耗监控系统124检测到与显示相关的用户交互，则谷物损耗监控系统124可以基于检测到的用户交互执行动作。这由图3中的方框340指示。例如，当检测到损耗水平设置输入时，损耗水平设置部件152控制用户接口部件152以显示用户接口显示屏面，使得瞬时谷物损耗水平指示符300(图4B-1到4D-3中示出)被显示为对齐到由指示符304指示的目标范围中的竖直轴线的中心。历史谷物损耗指示符302也在视觉上(在显示器上向上或向下)在相同方向上移动与指示符300相等的量，给出整条线已经竖直地移动与瞬时指示符300移动的量对应的量的印象。将瞬时指示符300和历史指示符302对齐到目标范围304的中心由图3的流程图中的方框342指示。图4E-1到4F-2图示了该情况的一个示例。

图4E-1示出了与图4B-1图示的显示屏面类似的显示屏面，其中与历史谷物损耗指示符302一样，瞬时谷物损耗指示符300在由指示符304表示的目标范围上方。然而，一组用户输入机构344也被显示。当用户致动用户输入机构中的一个(如对号345)时，这促使瞬时损耗指示符300和历史损耗指示符302在用户接口显示屏面上竖直地移动，使得瞬时损耗指示符300位于目标范围指示符的中心处。因而，当用户致动对号式用户输入机构345时，图4E-1的显示屏面对齐到图4E-2示出的显示屏面。

图4F-1示出了与图4D-1示出的显示屏面类似的显示屏面，其中瞬时损耗指示符300，以及历史损耗指示符302的大部分，在目标范围指示符304下方。相同的用户输入机构344被显示使得用户可以调节该显示屏面。当用户致动对号式用户输入机构345时，瞬时损耗指示符300和历史损耗指示符302再次竖直地移动，使得瞬时损耗指示符300对齐到目标范围指示符304的中心处。历史损耗指示符302竖直地移动相同的量，使得显示屏面现在是图4F-2示出的显示屏面。

再次参照图3示出的流程图，说明性地，操作员还可以提供指示操作员希望显示来自个体谷物损耗传感器128(或从其子集)个体传感器水平的输入。如上所述，这可以通过按下按键、致动触敏式屏幕等而完成。个体损耗传感器显示生成器156检测到该交互作用并且生成示出个体传感器水平的显示器。图4G示出了该情况的一个示例。

举例来说，用户可能正在观察图4C-1或4E-2示出的用户接口显示屏面或其他用户接口显示屏面中的任一个。当用户与指示用户希望显示个体传感器水平的显示屏面交互作用时，个体损耗传感器显示生成器156检测到这种交互作用并且生成如图4G示出的显示屏面，其中个体传感器水平被显示。在一个示例中，单独的或个体的谷物损耗传感器显示屏面被示出以指示相对于传感器的全部范围的当前读数。这可以被提供以为用户提供信息，并且在当前检测到的损耗水平在可接受范围外时，这还可以用于辅助排除故障和进行调节。显示个体传感器水平由图3的流程图中的方框346指示。

用户输入机构(如图4E-1中的机构344)还可以包括灵敏度用户输入机构350。当用户致动灵敏度用户输入机构时，可以生成一显示屏面，用户在该显示屏面中可以改变用户接口显示屏幕的灵敏度(或分辨率)。说明性地，这促使灵敏度设置部件162改变显示屏面以调节所显示的竖直损耗范围，从而包括更多或更少的整体传感器读数。这提供了具有更高或更低的分辨率的显示屏面，使得用户可以显示更细粒度的或更粗粒度的损耗结果。调节灵敏度由图3的流程图中的方框352指示。

用户输入机构344还可以包括平衡调节用户输入机构。在此情况下，用户可以与该用户输入机构交互作用，以调节由不同类型的谷物损耗传感器128中的每一个对整体谷物损耗贡献的平衡或权重(balance)。例如，可以向用户提供允许用户相对于分离器损耗传感器信号调节清粮室损耗传感器信号对整体损耗水平的影响的用户输入机构，这种影响由谷物损耗监控系统124监控和显示。调节平衡由图3的流程图中的方框354指示。

用户也可以以其它方法进行与用户接口显示屏面相关的交互作用，并且可以响应于该交互作用执行其它操作。这由方框356指示。

图4H示出可以通过系统124如何将谷物损耗被显示在不同类型的显示装置上的又一示例。图4H示出了用户接口显示屏面360的一个示例，例如，所述用户接口显示屏面可以在更大的显示装置上被生成，如在10英寸屏幕上生成。可以看到，在显示屏面360中，各种不同的设置以及用于调节这些设置的用户输入机构可以被显示。这大致在362处被示出。例如，用于凹板间隙、脱粒速度、清选风扇速度、颖糠筛位置和筛位置的设置被显示。提供用于调节所有的这些设置的用户输入机构。

说明性地，谷物损耗监控系统124生成在显示器部分364中显示的谷物损耗监控显示屏面。可以看到，显示部分364显示瞬时谷物损耗显示屏面366。显示屏面366包括(通过当前损耗显示生成器160)显示在竖直轴线上的瞬时损耗指示符300，以指示当前检测到的谷物损耗是否在由指示符304表示的目标范围之内、大于该目标范围或小于该目标范围。另外，历史谷物损耗指示符302显示在之前的一段时间中被监控的历史谷物损耗，并且还相对于目标范围指示符304显示所述历史谷物损耗。

显示部分364中的显示屏面还包括一组设置改变显示单元368和370。在图4H示出的示例中，显示单元368和370是显示在历史谷物损耗显示指示符302上方的竖直线。显示单元368和370指示在近期的历史中，设置被改变的情况。在一个示例中，当用户致动线368和370中的一个时，设置改变显示生成器166生成更详细的显示屏面，指示哪个设置被改变以及这些改变是什么。

说明性地，显示部分364中的显示屏面还包括灵敏度编辑用户输入机构372。说明性地，当用户致动机构372时，用户通过用户体验被引导，所述用户体验允许用户增加或减小谷物损耗显示的灵敏度(或分辨率)。说明性地，这调节所显示的竖直损耗范围以包括更多或更少的整体传感器读数。

图4I示出了例如谷物损耗如伺可以显示在10英寸屏幕上的用户接口显示屏面360上的另一示例。用户接口显示屏面360类似于图4H示出的显示屏面360，并且类似的项目被类似地编号。图4I示出了显示部分364可以包括切换式用户输入机构373，所述切换式用户输入机构可以由用户致动以分别在时间历史曲线图上示出总损耗、清粮室损耗或分离器损耗。例如，图4I示出了其中用户已经致动总损耗按键375的示例。因而，总损耗显示在时间关系曲线图上。另一方面，如果用户致动任一按键377或379，则由清粮室损耗传感器146或分离器损耗传感器148感测到的对应的个体损耗被显示在时间关系曲线图上。

再次参照图3的流程图，随着收割继续，当前感测到的损耗数据被存储和用于生成历史损耗指示符302。处理返回至方框250，其中新的一组传感器信号被接收和处理以获得用于显示损耗指示符300的新的当前检测到的损耗水平。用这种方法继续由图3中的方框380指示。

当收割完成时，处理在方框382处继续，其中所有感测到的作物损耗数据可以被输出。所有感测到的作物损耗数据可以被(远程地或局部地)存储以用于之后的访问，如方框384所示。所有感测到的作物损耗数据可以被输出至如方框386所示的多种远程系统。所有感测到的作物损耗数据也可以以各种其它方法被输出至各种其它的系统，并且这由方框388指示。

应该说明的是，上述讨论被提供以仅用于示例。可以对这些示例进行多种不同的改变。例如，并且仅通过示例方式，尽管历史损耗显示单元302被示出为线，但是历史损耗显示单元302可以被示出为一组不连续的点。在显示屏面上与不同范围相关联的颜色也可以是多种不同颜色。例如，黄色范围可以表示谷物损耗小于期望目标范围。绿色范围可以指示谷物损耗在期望目标范围之内，并且红色范围可以指示谷物损耗大于期望目标范围。所有的这些仅是示例。另外，尽管水平轴线被示出为相对于时间被显示，但是水平轴线可以相对于机械102所行进的距离或此外其它变量被显示。另外，尽管已经关于沿着水平轴线显示的历史谷物损耗进行目前的讨论，但是也可以沿着竖直轴线显示历史谷物损耗。在此情况下，可以沿着水平轴线显示瞬时谷物损耗指示符300，并且历史损耗指示符302可以在竖直方向而非水平方向上运行。此外，尽管历史显示屏面已经示出随着其移动至右侧的变化过程，但是方向可以相反使得历史显示器随着其移动至左侧而随时间变化。另外，取代显示单个整体损耗测量值(瞬时的和历史的)，多个不同的损耗可以被显示在相同显示器上。例如，每个不同的传感器信号可以用于生成对应的、显示其当前损耗水平的瞬时显示单元，以及指示由个体传感器检测到的历史损耗的历史显示单元。这些损耗可以同时地显示在相同的显示屏幕上，或者这些损耗可以被单独显示，在单独显示的情况下，用户能够切换这些损耗或以其它方法观察损耗。所有这些示例和其它示例在本文中是被预期的。

此外，目前的讨论已经提到处理器和服务器。在一个示例中，处理器和服务器包括具有未被单独示出的相关联的存储器和计时电路的计算机处理器。计算机处理器是其所属于的系统或装置的功能部件并且被该系统或装置激活，并且为该系统中的其他部件或项目的功能提供便利。

此外，多个用户接口显示屏面已经被讨论。用户接口显示屏面可以采取多种不同形式，并且可以具有在其上设置的多种不同的用户可驱动输入机构。例如，用户可驱动输入机构可以是文本框、检查框、图标、链接、下拉式菜单、搜索框等。也可以以多种不同方式致动用户可驱动输入机构。例如，可以使用点击装置(诸如跟踪球或鼠标)致动用户可驱动输入机构。可以使用硬件按键、开关、操纵杆或键盘、拇指开关或拇指垫等致动用户可驱动输入机构。也可以使用虚拟键盘或其它虚拟致动器致动用户可驱动输入机构。另外，在显示用户可驱动输入机构的屏幕是触敏式屏幕的情况中，可以使用触摸手势致动用户可驱动输入机构。并且，在显示用户可驱动输入机构的装置具有语音识别部件的情况下，可以使用语音命令致动用户可驱动输入机构。

还已经讨论讨论了多个数据存储器。将注意的是，每个数据存储器都可以分成多个数据存储器。所有数据存储器可以位于访问其的系统的本地，或者所有数据存储器可以是远程的，或一些数据存储器可以是本地的而其他数据存储器是远程的。所有的这些配置在本文中是被预期的。

此外，附图示出了多个方框，其具有属于每个方框的功能。将注意到，可以使用较少的方框，如此可以较少的部件执行所述功能。此外，较多的方框可以与分布在较多部件中的功能一起使用。

图5是图1示出的可移动机械102的方框图，除了可移动机械102与远程服务器架构500中的元件通信未在图1中示出。在示例性实施例中，远程服务器架构500可以提供计算、软件、数据访问和存储服务，所述服务不要求终端用户了解传输服务的系统的物理位置或构造。在多个实施例中，远程服务器可以使用适当的协议通过诸如因特网的广域网传输服务。例如，远程服务器可以通过广域网传输应用程序，并且远程服务器可以通过网络浏览器或任何其它的计算部件被访问。图1示出的软件或部件以及对应的数据可以被存储在位于远程位置处的服务器上。远程服务器环境中的计算资源可以在远程数据中心位置处被整理或所述计算资源可以被分散。即使远程服务器基础设施作为用户所访问的单个点而出现，远程服务器基础设施也可以通过共用数据中心传输服务。因而，可以使用远程服务器架构从位于远程位置处的远程服务器提供本文中描述的部件和功能。可选地，可以从常规服务器提供所述部件和功能，或所述部件和功能可以直接地或以其它方法安装在客户机装置上。

在图5示出的示例中，一些项目类似于图1示出的那些项目，并且它们被类似地编号。图5具体地示出了数据存储器126和远程系统110可以定位在远程服务器位置502处。因此，可移动机械102通过远程服务器位置502访问那些系统。

图5还图示了远程服务器架构的另一示例。图5示出了还被预期的是，图1的一些元件设置在远程服务器位置502处，同时其他元件未设置在远程服务器位置502处。举例来说，数据存储器126或远程系统110可以被设置在与位置502隔开的位置处，并且通过位于位置502处的远程服务器被访问。无论数据存储器126或远程系统110定位在什么位置，数据存储器126或远程系统110可以通过网络(广域网或局域网)被可移动机械102直接地访问，数据存储器126或远程系统110可以在远程位置处进行服务，或数据存储器126或远程系统110可以通过位于远程位置处的连接服务而作为服务被提供或被访问。并且，数据可以被存储在大致任何位置处并且被有关参与者间歇地访问或发送至有关参与者。例如，除了电磁波载体，物理载体可以被使用，或以取代电磁波载体。在该实施例中，在基站覆盖范围较差或不存在的情况下，另一可移动机械(诸如，燃料卡车)可以具有自动化信息收集系统。随着可移动机械102接近用于燃料供给的燃料卡车，系统使用任何类型的点对点(ad-hoc)无线连接从可移动机械102自动地收集信息。随着燃料卡车到达具有基站覆盖范围(或其它无线覆盖范围)的位置，被收集信息然后可以被发送至主网络。例如，当行进以向其它机械供给燃料时或当位于主燃料存储位置处时，燃料卡车可以进入覆盖位置中。所有的这些架构在本文中是被预期的。此外，信息可以被存储在可移动机械102上，直到燃料卡车进入覆盖位置中。可移动机械102自身然后可以向主网络发送信息。

还将理解，图1的元件或所述元件的部分可以被设置在多种不同的装置上。这些装置中的一些包括服务器、台式电脑、笔记本电脑、平板电脑或其它移动装置，如掌上电脑、蜂窝电话、智能手机、多媒体播放器、个人数字助理等。

图6是可以用作用户的或客户的手持式装置16的手持式或可移动计算装置的一个说明性实施例的简化方框图，其中可以配置本系统(或其一部分)。例如，可移动装置可以被配置在可移动机械102的驾驶室中以用于生成、处理或显示作物损耗显示屏面。图7-8是手持式装置或移动装置的示例。

图6提供了客户机装置16的部件的大致方框图，客户机装置16可以运行图1示出的一些部件或与所述一些部件交互作用，或即运行图1示出的一些部件又与所述一些部件交互作用。在装置16中，通信连接装置13被提供，所述通信连接装置允许手持式装置与其它的计算装置通信，并且在一些实施例中诸如通过扫描提供用于自动地接收信息的信道。通信连接装置13的示例包括允许通过一个或多个通信协议的通信，如用于提供对网络的移动电话访问的无线服务，以及提供对网络的本地无线连接的协议。

在其它示例中，可以在连接至接口15的可移除的安全数字(SD)卡上接收应用程序。接口15和通信连接装置13沿着总线19与处理器17(处理器17也可以包括图1的处理器116)通信，总线19也连接至存储器21和输入/输出(I/O)部件23，以及时钟25和定位系统27。

在一个实施例中，I/O部件23被提供以便于输入和输出操作。用于装置16的多个实施例的I/O部件23可以包括输入部件和输出部件，输入部件例如包括按键、触摸传感器、光学传感器、麦克风、触摸屏、接近度传感器、加速度计、方位传感器，输出部件例如包括显示装置、扬声器和/或打印机端口。也可以使用其它的I/O部件23。

说明性地，时钟25包括输出时间和日期的实时时钟部件。说明性地，时钟25还可以为处理器17提供计时功能。

说明性地，定位系统27包括输出装置16的当前地理位置的部件。定位系统27可以包括，例如，全球定位系统(GPS)接收器、LORAN系统、航位推测系统、蜂窝三角测量系统或其它的定位系统。定位系统27还可以包括，例如，生成需要的地图、导航路线和其它地理功能的地图软件或导航软件。

存储器21存储操作系统29、网络设置31、应用程序33、应用程序配置设定值35、数据存储器37、通信驱动器39和通信配置设定值41。存储器21可以包括所有类型的有形易失性和非易失性计算机可读存储装置。存储器21还可以包括计算机存储媒介(如下所述)。存储器21存储计算机可读指令，当被处理器17执行时，计算机可读指令促使处理器根据指令执行由计算机执行的步骤或功能。处理器17也可以被其它部件激活以便于运行其功能。

图7示出了其中装置16是平板电脑600的一个示例。在图7中，计算机600被示出具有用户接口显示屏幕602。屏幕602可以是触摸屏幕或从笔或铁笔接收输入的笔激活式接口。屏幕602还可以使用屏上虚拟键盘。当然，屏幕602还可以例如通过适当的连接机构，如无线线路或USB端口，连接到键盘或其它的用户输入装置。说明性地，计算机600还可以接收声音输入。屏幕602可以用于显示作物损耗显示屏面。

图8示出电话是智能手机71。智能手机71具有显示图标或标题或其它的用户输入机构75的触敏式显示器73。机构75可以被用户使用以运行应用程序、打电话、执行数据转移操作等。通常，智能手机71以移动操作系统为基础构建而成并且与功能手机或非智能手机相比提供更多高级计算能力和连通性。

应该注意其它形式的装置16是可以的。

图9是计算环境的一个示例，其中可以配置图1的元件或元件的部分(例如)。参照图9，用于执行一些实施例的示例性系统包括成计算机810形式的通用计算装置。计算机810的部件可以包括，但是不受限于，处理单元820(可以包括处理器116)、系统存储器830和将包括系统存储器的多个系统部件连接到处理单元820的系统总线821。系统总线821可以是数个类型的总线结构中的任一个，所述总线结构包括存储总线或存储控制器、外围总线和使用任何各种总线架构的局域总线。关于图1描述的存储器和程序可以被配置在图9的对应部分中。

计算机810通常地包括各种计算机可读媒介。计算机可读媒介可以是任何可获得媒介，所述任何可获得媒介可以被计算机810访问并且包括易失性媒介和非易失性媒介、可移除媒介和不可移除媒介。举例来说，而非限制性地，计算机可读媒介可以包括计算机存储媒介和通信媒介。计算机存储媒介与调制数据信号或载波不同，并且不包括调制数据信号或载波。计算机存储媒介包括硬件存储媒介，硬件存储媒介包括以任何方法或技术执行以用于存储信息的易失性和非易失性的、可移除媒介和不可移除媒介，所述信息例如为计算机可读指令、数据结构、程序模块或其它的数据。计算机存储媒介包括，但是不受限于，RAM、ROM、EEPROM、闪存存储器或其它存储技术、CD-ROM、数字化通用磁盘(DVD)或其它光学磁盘存储器、盒式磁带、磁带、磁盘存储器或其它的磁性存储装置、或可以用于存储需要的信息并且可以被计算机810访问的任何其它媒介。通信媒介可以包括计算机可读指令、数据结构、程序模块或输送机构中的其它数据并且包括任何信息传送媒介。术语“调制数据信号”表示以下信号，所述信号的一个或多个特性被设置或改变以在信号中编码信息。

系统存储器830包括成易失性和/或非易失性存储器形式的计算机存储媒介，所述存储器例如为只读存储器(ROM)831和随机存取存储器(RAM)832。包括有助于诸如在启动过程中在计算机810中的元件之间转移信息的基本程序的基本输入输出系统833(BIOS)通常地被存储在ROM831中。RAM832通常地包括被处理单元820直接访问的和/或目前被处理单元820操作的数据和/或程序模块。举例来说，而非限制性地，图9图示了操作系统834、应用程序835、其它的程序模块836和程序数据837。

计算机810还可以包括其它的可移除的/不可移除的易失性/非易失性计算机存储媒介。仅通过示例方式，图9图示了从不可移除的非易失性磁性媒介读取或写入的硬盘驱动器841、非易失性磁盘852、光盘驱动器855和非易失性光盘856。硬盘驱动器841通常地通过诸如接口840的不可移除存储器接口连接至系统总线821，光盘驱动器855通常地通过诸如接口850的可移除存储器接口连接至系统总线821。

可选地，或另外地，本文中描述的功能可以至少部分地被一个或多个硬件逻辑部件执行。例如，而不限于，可以被使用的说明性类型的硬件逻辑部件包括现场可编程门阵列(FPGAs)、专用集成电路(例如，ASICs)、专用程序标准产品(例如，ASSPs)、单片系统(SOCs)、复杂可编程逻辑器件(CPLDs)等。

驱动器和与它们相关联的、在上文中讨论以及在图9图示的计算机存储媒介提供对计算机可读指令、数据结构、程序模块和用于计算机810的其它数据的存储。在图9中，例如，硬盘驱动器841被图示为存储操作系统844、应用程序845、其它的程序模块846和程序数据847。应该注意，这些部件可以与操作系统834、应用程序835、其它的程序模块836和程序数据837相同或不同。

用户可以通过输入装置将命令和信息输入计算机810中，输入装置例如为键盘862、扩音器863和诸如鼠标、跟踪球或触摸垫的定点装置861。其它的输入装置(未示出)可以包括操纵杆、游戏摇杆、圆盘式卫星电视天线、扫描机等。这些和其它的输入装置经常通过用户输入接口860连接至处理单元820，用户输入接口860连接到系统总线，但是可以被其它的接口和总线结构连接。视觉显示器891或其它类型的显示装置也经由诸如视频接口890的接口连接至系统总线821。除了监控器，计算机还可以包括其它的外围输出装置，如扬声器897和打印机896，所述外围输出装置可以通过输出外围接口895连接。

使用至诸如远程计算机880的一个或多个远程计算机的逻辑连接(诸如局域网LAN，或广域网WAN)在联网环境中操作计算机810。

当用于LAN联网环境中时，计算机810通过网络接口或适配器870连接至LAN 871。当用于WAN联网环境中时，计算机810通常地包括调制解调器872或用于通过诸如因特网的WAN 873建立通信的其它机构。在联网环境中，程序模块可以被存储在远程存储装置中。图9图示了例如可以位于远程计算机880上的远程应用程序885。

还应该注意，本文中描述的不同实施例可以以不同方式组合。即，一个或多个实施例的部分可以与一个或多个其它的实施例的部分组合。所有这些情况在本文中是被预期的。

虽然已经以针对结构特征和/或方法动作的特定语言描述了本主题，但是应该理解，在随附的权利要求中限定的主题没有必要受限于上述特定的特征或作用。而是，上述特定的特征和动作被公开为执行权利要求的示例性形式。
