一种大棚花卉种植用可检测湿度式加湿机的制作方法

本发明涉及花卉养殖设备领域，特别是涉及一种大棚花卉种植用可检测湿度式加湿机。

背景技术：

加湿器是一种可以增加房间湿度的家用电器，加湿器可以给指定房间加湿，也可以与锅炉或中央空调系统相连给整栋建筑加湿。实际生活中将加湿器分为等焓加湿器和等温加湿器两种，等焓加湿器是利用水吸收空气的显热进行蒸发加湿，其在焓、湿图上的变化为近似等焓过程；等温加湿器利用热能将液态水转化成蒸汽与空气混合进行加湿，其在焓、湿图上的变化为近似等温过程。从使用范围来讲可以分为工业用加湿器、商用加湿器和家用加湿器三个大的类别。加湿器行业在中国的发展有近20年的历史，经过多年的空气质量概念普及、产品研发、市场培育，加湿器这一相对陌生的小家电产品的功能和作用逐渐被接受和青睐。随着经济的发展和人民生活水平的提高，人们对生活质量和健康的要求愈来愈高。而对于花卉养殖领域来说，加湿器可以起到保持大棚内湿度的平衡，使花卉有个健康的生长环境，而传统的加湿器需要人工进行开启和关闭，在操作工人不便的情况下，加湿器无法自动运行，造成花卉缺少水分，生长不利。

技术实现要素：

本发明的目的就在于为了解决上述问题而提供一种大棚花卉种植用可检测湿度式加湿机。

本发明通过以下技术方案来实现上述目的：

一种大棚花卉种植用可检测湿度式加湿机，包括底座、箱体、控制面板和湿度检测器，所述底座上方设置有所述箱体，所述箱体表面设置有所述控制面板，所述控制面板表面设置有所述湿度检测器，所述湿度检测器旁边设置有支架，所述支架旁边设置有电机，所述电机旁边设置有减速机，所述减速机旁边设置有联轴器，所述联轴器旁边设置有主轴，所述箱体上方设置有出气管，所述出气管旁边设置有门盖，所述门盖旁边设置有手柄，所述箱体端面设置有端盖，所述箱体内部设置有浆叶片，所述浆叶片旁边设置有管接头，所述管接头旁边设置有压力表，所述压力表旁边设置有加水管。

上述结构中，所述湿度检测器可以检测到大棚里空气的湿度状态，当湿度没有达到所述控制面板设置的范围时，所述湿度检测器进行检测并将信号发送至控制面板，所述控制面板自动控制所述电机进行加湿工作。

为了进一步提高加湿机的功能，所述箱体通过螺栓固定安装在所述底座上表面，所述控制面板通过螺栓固定安装在所述箱体表面，所述湿度检测器通过卡扣安装在所述控制面板上，所述支架通过螺栓固定安装在所述底座上表面。

为了进一步提高加湿机的功能，所述电机通过螺栓固定安装在所述支架上表面，所述减速机通过螺栓固定安装在所述支架上表面，所述联轴器通过键槽安装在所述减速机轴端，所述主轴通过轴承安装在所述箱体内部。

为了进一步提高加湿机的功能，所述出气管通过焊接固定安装在所述箱体上表面，所述门盖通过销轴安装在所述箱体上表面，所述手柄通过螺栓固定安装在所述门盖上，所述端盖通过螺栓固定安装在所述箱体端面。

为了进一步提高加湿机的功能，所述浆叶片通过螺栓固定安装在所述主轴上，所述管接头通过螺栓固定安装在所述箱体侧面，所述压力表通过螺栓固定安装在所述管接头上，所述加水管通过螺栓固定安装在所述管接头上。

有益效果在于：本发明可以自动检测并控制加湿机进行加湿工作，保证了大棚里的空气湿度，也降低了操作工人的劳动量，提高了经济效益。

附图说明

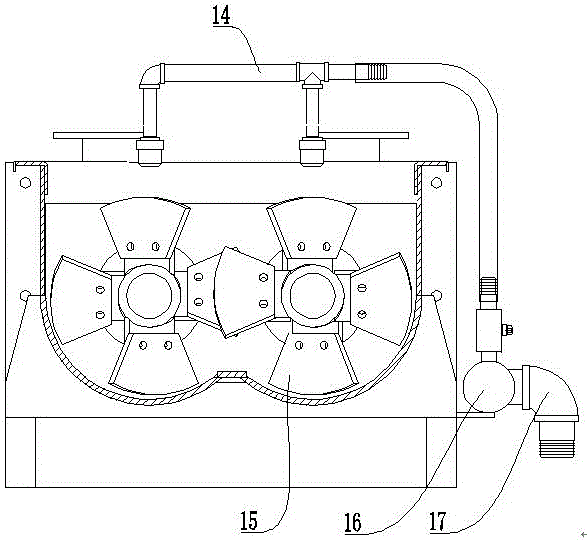

图1是本发明一种大棚花卉种植用可检测湿度式加湿机的主视图；

图2是本发明一种大棚花卉种植用可检测湿度式加湿机的侧视图。

1、控制面板；2、湿度检测器；3、底座；4、支架；5、电机；6、减速机；7、联轴器；8、主轴；9、箱体；10、出气管；11、门盖；12、手柄；13、端盖；14、加水管；15、浆叶片；16、压力表；17、管接头。

具体实施方式

下面结合附图对本发明作进一步说明：

如图1-图2所示，一种大棚花卉种植用可检测湿度式加湿机，包括底座3、箱体9、控制面板1和湿度检测器2，底座3上方设置有箱体9，箱体9用以安装主轴8，箱体9表面设置有控制面板1，控制面板1用以对设备进行正常操作，控制面板1表面设置有湿度检测器2，湿度检测器2用以检测空气中的湿度，湿度检测器2旁边设置有支架4，支架4用以安装电机5，支架4旁边设置有电机5，电机5用以将动力传递给减速机6，电机5旁边设置有减速机6，减速机6用以调整主轴8转速，减速机6旁边设置有联轴器7，联轴器7用以安装主轴8，联轴器7旁边设置有主轴8，主轴8用以安装浆叶片15，箱体9上方设置有出气管10，出气管10用以将水汽导出，出气管10旁边设置有门盖11，门盖11用以观察箱体9内部运转情况，门盖11旁边设置有手柄12，手柄12用以打开门盖11，箱体9端面设置有端盖13，端盖13用以固定主轴8，箱体9内部设置有浆叶片15，浆叶片15用以提供水汽，浆叶片15旁边设置有管接头17，管接头17用以外接水源，管接头17旁边设置有压力表16，压力表16用以检测水的压力，压力表16旁边设置有加水管14，加水管14用以将水从中导入箱体9内部。

上述结构中，湿度检测器2可以检测到大棚里空气的湿度状态，当湿度没有达到控制面板1设置的范围时，湿度检测器2进行检测并将信号发送至控制面板1，控制面板1自动控制电机5进行加湿工作。

为了进一步提高加湿机的功能，箱体9通过螺栓固定安装在底座3上表面，控制面板1通过螺栓固定安装在箱体9表面，湿度检测器2通过卡扣安装在控制面板1上，支架4通过螺栓固定安装在底座3上表面，电机5通过螺栓固定安装在支架4上表面，减速机6通过螺栓固定安装在支架4上表面，联轴器7通过键槽安装在减速机6轴端，主轴8通过轴承安装在箱体9内部，出气管10通过焊接固定安装在箱体9上表面，门盖11通过销轴安装在箱体9上表面，手柄12通过螺栓固定安装在门盖11上，端盖13通过螺栓固定安装在箱体9端面，浆叶片15通过螺栓固定安装在主轴8上，管接头17通过螺栓固定安装在箱体9侧面，压力表16通过螺栓固定安装在管接头17上，加水管14通过螺栓固定安装在管接头17上。

以上显示和描述了本发明的基本原理、主要特征和优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其效物界定。
