一种使用方便的宠物饲养箱的制作方法

本发明涉及宠物用品技术领域，具体为一种使用方便的宠物饲养箱。

背景技术：

随着社会的发展，生活水平的提高，人们在享受物质生活的同时，也在不断地追求精神生活，饲养宠物逐渐成为一种流行时尚人们爱好养宠物，更希望给宠物营造一个良好的成长环境，现代社会，由于饲养宠物的人群越来越多，人们对宠物用品的要求也越来越高。

传统的宠物饲养箱满足不了现代人们对宠物箱子需求，市场上的宠物箱结构简单，保洁措施差，饲养过于简单，达不到一种理想的饲养效果，普通的饲养箱不能移动，不利于便利宠物箱的转移。

技术实现要素：

本发明的目的在于提供一种使用方便的宠物饲养箱，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种使用方便的宠物饲养箱，包括底座，所述底座的内腔顶部固定设置有滑槽，所述底座一侧固定设置有固定块，所述固定块的顶部固定连接有电机，所述电机的输出轴贯穿底座外壁并延伸至底座的内部，并且电机的输出轴通过联轴器与转杆固定连接，所述转杆远离输出轴的一端与设在底座内部的轴承转动连接，所述转杆上固定连接有齿轮，所述齿轮的齿牙与设在滑槽内部的齿条啮合，所述齿条远离滑槽的一端固定连接有竖杆，所述竖杆的底端贯穿底座的底部与万向轮固定连接，所述底座的顶部固定安装有箱体，所述箱体的前表面开设有通风口，所述箱体的内腔从左往右依次固定设置有第一隔板、第二隔板和第三隔板，所述第一隔板和第二隔板之间固定设置有过滤装置，所述过滤装置的内部从上往下依次设置有过滤布、陶瓷球和活性炭，所述第二隔板的底部固定安装有横板，所述第三隔板的底部开设有出料口，所述横板的顶部且位于第三隔板的右侧设置有料槽，所述箱体的内腔底部设置有水槽，所述水槽的内部设置有出水口，所述横板的顶部靠近出水口处安放有渗透网，所述第一隔板和第二隔板以及第三隔板之间分别设置有活塞，所述箱体的内腔顶部安装有灯罩，所述灯罩内安装有杀菌灯，所述底座的表面固定设置有控制开关，所述控制开关分别与电机和杀菌灯电性连接。

优选的，所述底座的底部开设有供万向轮伸缩的凹口。

优选的，所述滑槽的长度大于万向轮的高度。

优选的，所述杀菌灯为圆形结构。

优选的，所述水槽的槽口小于料槽槽口。

与现有技术相比，本发明的有益效果是：该使用方便的宠物饲养箱，结构新颖且使用方便，通过滑槽、齿轮、齿条、转杆、万向轮和电机的相互配合，使饲养箱达到了可移动且底部万向轮可收缩的使用效果；并且，通过第一隔板、第二隔板、第三隔板、过滤网、出水口和出料口等的配合使用，达到了自动出水和出饲料的作用，保证了宠物的饮食效果，通过杀菌灯、通风口的配合使用，达到了可杀菌且可通风的效果。

附图说明

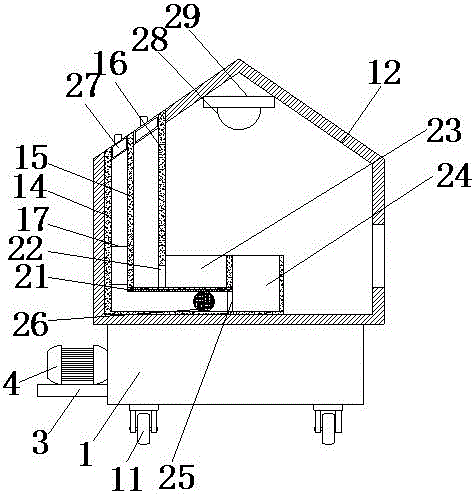

图1为本发明结构示意图；

图2为本发明结构内部示意图；

图3为本发明底座的内部结构示意图；

图4为本发明过滤装置的内部结构示意图。

图中：1底座、2 滑槽、3固定块、4电机、5输出轴、6转杆、7轴承、8齿轮、9齿条、10竖杆、11万向轮、12箱体、13通风口、14第一隔板、15第二隔板、16第三隔板、17过滤装置、18过滤布、19陶瓷球、20活性炭、21横杆、22出料口、23料槽、24水槽、25出水口、26渗透网、27活塞、28灯罩、29杀菌灯、30控制开关。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-4，本发明提供一种技术方案：一种使用方便的宠物饲养箱，包括底座1，底座1的内腔顶部固定设置有滑槽2，底座1的底部开设有供万向轮11伸缩的凹口，底座1一侧固定设置有固定块3，固定块3的顶部固定连接有电机4，电机4的输出轴5贯穿底座1外壁并延伸至底座1的内部，并且电机4的输出轴5通过联轴器与转杆6固定连接，转杆6远离输出轴5的一端与设在底座1内部的轴承7转动连接，转杆6上固定连接有齿轮8，齿轮8的齿牙与设在滑槽2内部的齿条9啮合，齿条9远离滑槽2的一端固定连接有竖杆10，竖杆10的底端贯穿底座1的底部与万向轮11固定连接，滑槽2的长度大于万向轮11的高度，底座1的顶部固定安装有箱体12，箱体12的前表面开设有通风口13，箱体12的内腔从左往右依次固定设置有第一隔板14、第二隔板15和第三隔板16，第一隔板14和第二隔板15之间固定设置有过滤装置17，过滤装置17的内部从上往下依次设置有过滤布18、陶瓷球19和活性炭20，过滤布18、陶瓷球19和活性炭20的设置，达到了对水质的过滤效果，第二隔板15的底部固定安装有横板21，第三隔板16的底部开设有出料口22，横板21的顶部且位于第三隔板16的右侧设置有料槽23，箱体12的内腔底部设置有水槽24，水槽24的槽口小于料槽23槽口，水槽24的内部设置有出水口25，横板21的顶部靠近出水口25处安放有渗透网26，第一隔板14和第二隔板15以及第三隔板16之间分别设置有活塞27，箱体12的内腔顶部安装有灯罩28，灯罩28内安装有杀菌灯29，杀菌灯29为圆形结构，杀菌灯29达到对箱内杀菌的效果，底座1的表面固定设置有控制开关30，控制开关30分别与电机4和杀菌灯29电性连接。

使用时，通过电机4带动齿轮8将齿条9升降，从而带动连接在竖杆10上的万向轮11上下移动，使万向轮11达到可收缩的效果，通过打开活塞27在第一隔板14与第二隔板15之间加水，在第二隔板15与第三隔板16之间加入饲养料，达到自动出水，自动出料的使用效果。

综上所述，该使用方便的宠物饲养箱，结构新颖且使用方便，通过滑槽2、齿轮8、齿条9、转杆6、万向轮11和电机4的相互配合，使饲养箱达到了可移动且底部万向轮11可收缩的使用效果，并且，通过第一隔板14、第二隔板15、第三隔板16、渗透网26、出水口25和出料口22等的配合使用，达到了自动出水出饲料的作用，保证了宠物的饮食效果，通过杀菌灯29和通风口13的配合使用，达到了宠物饲养箱可杀菌且可通风的效果。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
