钢结构框架蜜蜂蜂箱的制作方法

本发明涉及一种人工养蜂用具，尤其是能够使用不同材质的蜂箱板和能够更换不同性能蜂箱板的钢结构框架蜜蜂蜂箱。

背景技术：

现有的蜜蜂蜂箱为1851年美国人郎氏发明，其结构是，由1块木质箱底板、2块木质左右箱板和2块木质前后箱板组合成1个长方形的巢箱，巢箱上面叠加1块隔王板，隔王板上面叠加1个由2块木质左右箱板和2块木质前后箱板组合成的继箱，继箱上面加盖1个木质蜂箱盖组成蜂箱，该蜂箱也可以去掉隔王板和继箱，在巢箱上面加盖1个木质蜂箱盖使用，以饲养弱小的蜜蜂群体。使用时，在巢箱和继箱中搁置多个蜜蜂活动巢框，蜜蜂群体在蜜蜂活动巢框中筑造蜜蜂巢脾，蜂王被隔王板限制在巢箱中产卵繁殖，蜜蜂们在继箱中贮存蜂蜜。尽管人们在使用中对现有蜜蜂蜂箱的长、宽、高尺寸略有改变，但由于现有的蜜蜂蜂箱中使用蜜蜂活动巢框，且具有管理和取蜜方便等优点，因而该现有的蜜蜂蜂箱一直延用至今。但是，现有的蜜蜂蜂箱也存在不能使用不同材质的蜂箱板、不能随着季节的变化和根据人为目的来更换不同性能的蜂箱板、不能使蜂箱离开地面、不能防止蜜蜂敌害(蚂蚁、壁虎、蜘蛛、蟑螂等)从地面入侵、蜂箱盖不能防雨水、蜂箱使用寿命短、巢箱和继箱与蜂箱盖之间不能相互连接、也不能使用挂锁防盗的不足。

技术实现要素：

为了克服现有蜜蜂蜂箱存在的上述不足，本发明提供一种钢结构框架蜜蜂蜂箱，该钢结构框架蜜蜂蜂箱不仅能够使用不同材质的蜂箱板和能够更换不同性能的蜂箱板，而且能够使蜂箱离开地面和能够防止蜜蜂敌害从地面入侵，以及蜂箱盖能防雨水和蜂箱使用寿命长，并且巢箱和继箱与蜂箱盖之间能够相互连接，也能使用挂锁防盗。

本发明解决其技术问题所采用的技术方案是：由金属角钢或将条形金属板材折弯成角型钢，按照蜜蜂蜂箱的外围尺寸焊接制成1个立体形状的金属巢箱框。金属巢箱框下方四周的内角上有向下的多个排水孔，下方前面的中间有1个条形巢门孔，下方后面的中间有1个条形饲喂孔，下方的前面和后面各有1个金属提手，用于搬移巢箱方便，金属巢箱框4根立柱的中部各有1个箱脚卡，用于定位蜂箱脚和使金属角钢蜂箱脚不会向上移动，4根立柱的上部各有1个可使用挂锁的翻扳式连接扣，用于连接金属继箱框或连接金属蜂箱盖，4根立柱底部的4个角上各有1个蜂箱脚拆装耳，用于定位蜂箱脚和拆装蜂箱脚时方便快捷，蜂箱脚拆装耳为三角形或半圆形，也可以在侧面上加工1～4个螺母孔或螺钉孔，便于固定蜂箱脚；每个蜂箱脚拆装耳中各配置1根蜂箱脚，蜂箱脚为300～800毫米长的方形钢管或圆形钢管、金属角钢，每根方形钢管蜂箱脚和圆形钢管蜂箱脚与金属巢箱框的结合处各去掉一半，以使蜂箱脚与金属巢箱框结合得既美观又牢固，每根金属角钢蜂箱脚的底部各有1个金属圈，用于定位方便；每根蜂箱脚的底部各有1个圆形或方形的防敌害箱脚盒，每个防敌害箱脚盒的中部各有1个向上凸起的定位钉，以便蜂箱脚能够保持在防敌害箱脚盒的中间位置上；金属巢箱框中间的底部有1块平放的底部蜂箱板，中间的左边和右边各有1块立放的左右蜂箱板，中间的前方和后方各有1块立放的前后蜂箱板；金属巢箱框中的2块前后蜂箱板上口的里面各有1条蜜蜂活动巢框搁置台阶，下口的中部各有1个条形缺口，其中1块前后蜂箱板下口的条形缺口是蜂箱前方的巢门孔，另1块前后蜂箱板下口的条形缺口是蜂箱后方的饲喂孔，金属继箱框中的2块前后蜂箱板上口的里面也各有1条蜜蜂活动巢框搁置台阶，下口的中部没有条形缺口；左右蜂箱板和前后蜂箱板上方的4个内角上分别用1块不锈纲L形固定件固定，下方的4个内角上分别用1块不锈纲三角形固定件固定，不锈纲L形固定件的2个角上各有1个固定孔，不锈纲三角形固定件的3个角上也各有1个固定孔，不锈纲L形固定件和不锈纲三角形固定件能够用不锈纲三角形内贴件替代，不锈纲三角形内贴件的两边各有2或3个固定孔，底部有1个固定孔，固定件和内贴件上的固定孔为圆形孔或条形孔；底部蜂箱板、左右蜂箱板、前后蜂箱板的材质为木质板材或木质胶合板、竹质胶合板、纤维板、复合材料板、塑料板、隔热板、泡沫板、空心木板、空心铝塑板、空心金属板、空心胶合板、空心纤维板、空心复合材料板、空心塑料板、空心隔热板、空心泡沫板、天然大理石板、人造大理石板、人造石材板、人造地板、水泥板、瓷砖、石板；金属巢箱框上面叠加1块蜜蜂隔王板，蜜蜂隔王板上面叠加1个立体形状金属继箱框，立体形状金属继箱框下方四周的内角上也有向下的多个排水孔，下方的前面和后面也各有1个金属提手，用于搬移继箱方便，金属继箱框4根立柱的上部也各有1个可使用挂锁的翻扳式连接扣，用于连接金属蜂箱盖，4根立柱底部的4个角上各有1个挂扣，用于与金属巢箱框上的翻扳式连接扣连接，金属继箱框中间的左边和右边也各有1块立放的左右蜂箱板，中间的前方和后方也各有1块立放的前后蜂箱板，左右蜂箱板和前后蜂箱板上方的4个内角上分别用1块不锈纲L形固定件固定，下方的4个内角上也分别用1块不锈纲L形固定件固定，不锈纲L形固定件能够用不锈纲三角形内贴件替代，金属继箱框使用与金属巢箱框相同形状的材料和相同的尺寸，所用的蜂箱板与金属巢箱框中的蜂箱板相同；金属继箱框上面加盖1个金属蜂箱盖，金属蜂箱盖四周的侧面上有多个百叶窗排气孔，下方的4个角上各有1个挂扣，用于与金属继箱框或与金属巢箱框上的翻扳式连接扣连接，金属蜂箱盖内有保温隔热物和内衬框或内衬板。该钢结构框架蜜蜂蜂箱能够去掉蜜蜂隔王板和金属继箱框，在金属巢箱框上面加盖1个金属蜂箱盖使用。改变该钢结构框架蜜蜂蜂箱的尺寸能够制成不同用途的蜜蜂蜂箱。

本发明的有益效果是，在大自然中，一年四季和日夜温差的变化较大，而蜜蜂群体生活繁殖的最佳气温却是20度左右，现有单一木质结构的蜜蜂蜂箱不能够达到因外界气温的变化而对蜂箱内部影响小的效果，也不能够避免经日晒雨淋的蜂箱不腐朽，更不能够因地制宜地选用或更换蜂箱板。本发明采用外有金属框内用不锈纲固定件或内贴件固定蜂箱板的技术方案制成的蜂箱，能够使用不同材质的蜂箱板，能够随着季节的变化和根据人为目的方便地更换蜂箱板，从而不仅有利于蜜蜂群体的生活繁殖，而且节省了木材资源，并且能够使用既防日晒雨淋又价格低廉，且十分实用的蜂箱板来饲养蜜蜂，以及能够因地制宜地选用最适合于当地自然环境饲养蜜蜂的蜂箱板，夏天可以在空心的蜂箱板中装水降温。通常，蜜蜂蜂箱的损坏是蜂箱板与蜂箱板的结合处腐朽，结合处腐朽报废的蜜蜂蜂箱其中有大部分蜂箱板还能够继续使用，本发明能够利用这部分蜂箱板，使之既能够变废为宝又不破坏环境。蜜蜂蜂箱需要长期搁置在野外露天饲养，现有蜜蜂蜂箱使用的是木质蜂箱盖，以及蜂箱不能够离开地面，因而，现有蜜蜂蜂箱的使用寿命短和不能够防止蜜蜂敌害从地面爬入蜂箱危害蜜蜂及污染蜂蜜，本发明采用金属蜂箱盖和具有拆装方便快捷并能够使蜂箱离开地面的蜂箱脚，该蜂箱脚的底部还有既能够使蜂箱脚不会沉降又能够使用水或药物的防敌害箱脚盒，因此，本发明的蜂箱不仅使用寿命长，而且能够防止蜜蜂敌害从地面入侵。本发明的金属巢箱框(简称巢箱)上有翻扳式连接扣，金属继箱框(简称继箱)上有挂扣和翻扳式连接扣，金属蜂箱盖上有挂扣，转地饲养时，巢箱和继箱与蜂箱盖之间能够快速地相互连接，或者是巢箱与蜂箱盖之间快速地连接，因而转运方便，不必使用绳子捆绑蜂箱，大大节省了转地饲养的人工成本，并且能够随时随地的使用挂锁防盗。饲养强壮的蜜蜂群体时，在金属巢箱框上面叠加1块蜜蜂隔王板，蜜蜂隔王板上面叠加1个金属继箱框，金属继箱框上面加盖1个金属蜂箱盖，在金属巢箱框和金属继箱框中搁置多个蜜蜂活动巢框，蜜蜂群体在蜜蜂活动巢框中筑造蜜蜂巢脾，蜂王被蜜蜂隔王板限制在金属巢箱框中产卵繁殖，蜜蜂们在金属继箱框中贮存蜂蜜；饲养弱小的蜜蜂群体时，去掉蜜蜂隔王板和金属继箱框，在金属巢箱框上面加盖1个金属蜂箱盖，在金属巢箱框中搁置多个蜜蜂活动巢框，蜜蜂群体在蜜蜂活动巢框中筑造蜜蜂巢脾，蜂王和蜜蜂们分别在金属巢箱框中产卵繁殖和贮存蜂蜜，本发明具有同现有蜜蜂蜂箱相同的功能。现有木质结构的蜜蜂蜂箱均属小规模作房式生产，因而，原材料和人工成本高，而本发明的钢结构框架蜜蜂蜂箱，其中的金属框架和蜂箱板等都能够自动化大规模生产，因此，原材料和生产成本低，养蜂者可以只购买钢结构的框架和固定件，自己因地制宜地选择价廉实用的蜂箱板来饲养蜜蜂，由此可见，本发明不仅具有更新换代和普及使用的经济效益，而且有利于养蜂业的发展，并且具有因蜜蜂的授粉而使农产品增产、丰收的社会效益。

附图说明

下面结合附图和实施例对本发明进一步说明。

图1是金属巢箱框的仰视图。

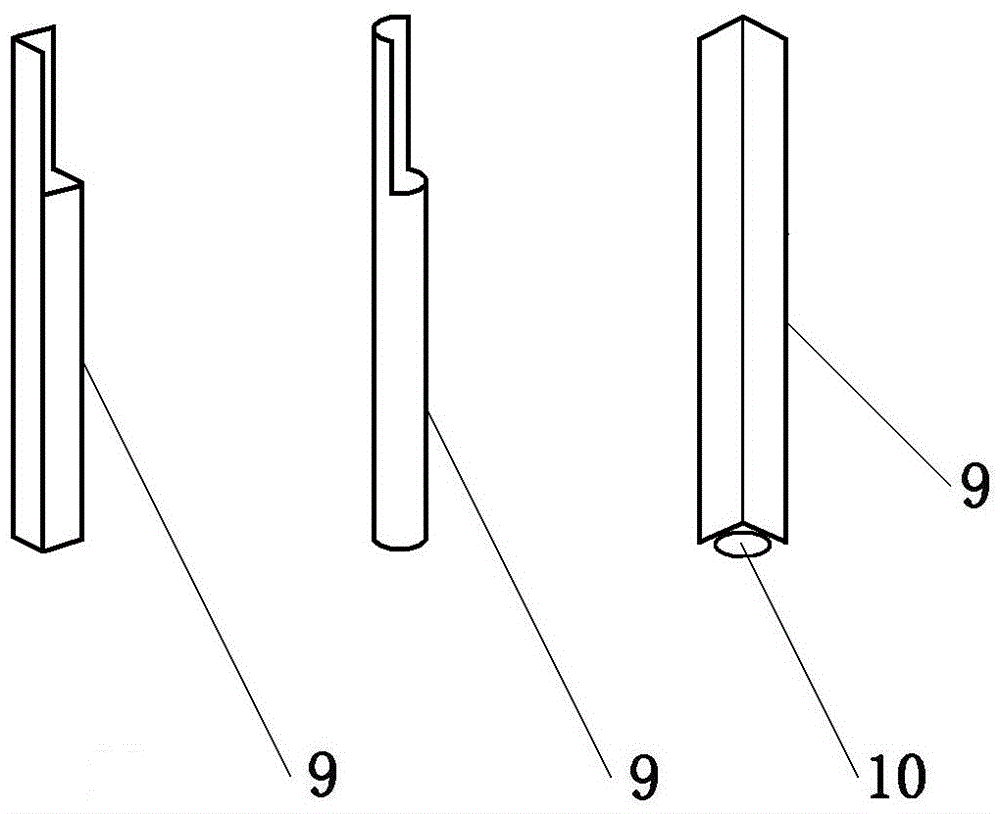

图2是方形钢管蜂箱脚、圆形钢管蜂箱脚、金属角钢蜂箱脚的构造图。

图3是前后蜂箱板的构造图。

图4是不锈纲L形固定件的放大图。

图5是不锈纲三角形固定件的放大图。

图6是不锈纲三角形内贴件的构造图。

图7是金属巢箱框中用L形固定件和三角形固定件固定蜂箱板的剖视图。

图8是金属继箱框中用L形固定件固定蜂箱板的剖视图。

图9是本发明第一个实施例的整体结构图。

图10是本发明第二个实施例的整体结构图。

图11是第一个实施例的纵向剖面图。

图中1.金属巢箱框，2.排水孔，3.条形巢门孔，4.条形饲喂孔，5.金属提手，6.箱脚卡，7.翻扳式连接扣，8.蜂箱脚拆装耳，9.蜂箱脚，10.金属圈，11.防敌害箱脚盒，12.定位钉，13.底部蜂箱板，14.左右蜂箱板，15.前后蜂箱板，16.蜜蜂活动巢框搁置台阶，17.条形缺口，18.不锈纲L形固定件，19.固定孔，20.不锈纲三角形固定件，21.不锈纲三角形内贴件，22. 蜜蜂隔王板，23.金属继箱框，24.挂扣，25.金属蜂箱盖，26.百叶窗排气孔，27.内衬框或内衬板。

具体实施方式

在图1中，金属巢箱框(1)下方四周的内角上有向下的多个排水孔(2)，4根立柱底部的4个角上各有1个蜂箱脚拆装耳(8)，金属巢箱框(1)中间的底部有1块平放的底部蜂箱板(13)。

在图2中，蜂箱脚(9)为300～800毫米长的方形钢管或圆形钢管、金属角钢，每根方形钢管蜂箱脚(9)和圆形钢管蜂箱脚(9)与金属巢箱框的结合处各去掉一半，每根金属角钢蜂箱脚(9)的底部各有1个金属圈(10)。

在图3中，金属巢箱框中的2块前后蜂箱板(15)上口的里面各有1条蜜蜂活动巢框搁置台阶(16)，下口的中部各有1个条形缺口(17)。

在图4中，不锈纲L形固定件(18)的2个角上各有1个固定孔(19)。

在图5中，不锈纲三角形固定件(20)的3个角上也各有1个固定孔(19)。

在图6中，不锈纲L形固定件和不锈纲三角形固定件能够用不锈纲三角形内贴件(21)替代，不锈纲三角形内贴件(21)的两边各有2或3个固定孔(19)，底部有1个固定孔(19)。

在图7中，立体形状金属巢箱框(1)下方前面的中间有1个条形巢门孔(3)，下方的前面和后面各有1个金属提手(5)，金属巢箱框(1)4根立柱的中部各有1个箱脚卡(6)，4根立柱的上部各有1个可使用挂锁的翻扳式连接扣(7)，4根立柱底部的4个角上各有1个蜂箱脚拆装耳(8)，金属巢箱框(1)中间的底部有1块平放的底部蜂箱板(13)，中间的左边和右边各有1块立放的左右蜂箱板(14)，中间的前方和后方各有1块立放的前后蜂箱板(15)，左右蜂箱板(14)和前后蜂箱板(15)上方的4个内角上分别用1块不锈纲L形固定件(18)固定，下方的4个内角上分别用1块不锈纲三角形固定件(20)固定，2块前后蜂箱板(15)上口的里面各有1条蜜蜂活动巢框搁置台阶(16)，下口的中部各有1个条形缺口(17)。

在图8中，立体形状金属继箱框(23)下方的前面和后面也各有1个金属提手(5)，金属继箱框(23)4根立柱的上部也各有1个可使用挂锁的翻扳式连接扣(7)，4根立柱底部的4个角上各有1个挂扣(24)，金属继箱框(23)中间的左边和右边也各有1块立放的左右蜂箱板(14)，中间的前方和后方也各有1块立放的前后蜂箱板(15)，左右蜂箱板和前后蜂箱板上方的4个内角上分别用1块不锈纲L形固定件(18)固定，下方的4个内角上也分别用1块不锈纲L形固定件(18)固定，金属继箱框(23)中的2块前后蜂箱板(15)上口的里面也各有1条蜜蜂活动巢框搁置台阶(16)，下口的中部没有条形缺口。

在图9所示实施例中，立体形状金属巢箱框(1)4根立柱底部的4个角上各有1个蜂箱脚拆装耳(8)，每个蜂箱脚拆装耳(8)中各配置1根蜂箱脚(9)，每根蜂箱脚(9)的底部各有1个圆形或方形的防敌害箱脚盒(11)，每个防敌害箱脚盒(11)的中部各有1个向上凸起的定位钉。金属巢箱框(11)上面叠加1块蜜蜂隔王板(22)，蜜蜂隔王板(22)上面叠加1个立体形状金属继箱框(23)，金属继箱框(23)上面加盖1个金属蜂箱盖(25)，金属蜂箱盖(25)四周的侧面上有多个百叶窗排气孔(26)，下方的4个角上各有1个挂扣(24)。饲养强壮的蜜蜂群体时，在金属巢箱框(1)和金属继箱框(23)中搁置多个蜜蜂活动巢框，蜜蜂群体在蜜蜂活动巢框中筑造蜜蜂巢脾，蜂王被蜜蜂隔王板(22)限制在金属巢箱框(1)中产卵繁殖，蜜蜂们在金属继箱框(23)中贮存蜂蜜，本发明具有同现有蜜蜂蜂箱相同的功能。

在图10所示的另一个实施例中，该钢结构框架蜜蜂蜂箱能够去掉蜜蜂隔王板(22)和金属继箱框(23)，在金属巢箱框(1)上面加盖1个金属蜂箱盖(25)使用。饲养弱小的蜜蜂群体时，在金属巢箱框(1)中搁置多个蜜蜂活动巢框，蜜蜂群体在蜜蜂活动巢框中筑造蜜蜂巢脾，蜂王和蜜蜂们分别在金属巢箱框(1)中产卵繁殖和贮存蜂蜜，本发明具有同现有蜜蜂蜂箱相同的功能。

在图11所示第一个实施例的纵向剖面图中，立体形状金属巢箱框(1)下方前面的中间有1个条形巢门孔(3)，下方后面的中间有1个条形饲喂孔(4)。金属蜂箱盖(25)内有保温隔热物和内衬框或内衬板(27)。
