一种猪用养殖供水系统的制作方法

文档序号:12422547阅读:309来源:国知局
一种猪用养殖供水系统的制作方法与工艺

本发明属于猪养殖技术领域,特别是涉及一种猪用养殖供水系统。



背景技术:

目前,对于猪的养殖,最主要的是喂食饲料和喂饮水。对猪的喂饮水,一般采用两种方式,一种是直接拌入饲料中喂食,另一种是把饲料和饮用水分开喂食。拌入饲料中喂食的水和饲料有时猪吃不完会造成饲料的浪费,因此能把清洁的饮用水对猪进行单独喂食是最好的方法。现有技术采用的方法是单独设置饮水槽,在饮水槽内注入清洁的饮用水供猪饮用。饮水槽中的水是死水,时间长了会滋生细菌,猪饮用后会影响猪的健康,进而影响猪肉质量。

因此,如何解决上述现有技术存在的缺陷成为了该领域技术人员努力的方向。



技术实现要素:

本发明的目的就是提供一种猪用养殖供水系统,能完全解决上述现有技术的不足之处。

本发明的目的通过下述技术方案来实现:

一种猪用养殖供水系统,包括蓄水池,所述蓄水池的进水口连接进水管,出水口连接出水管,出水管上连接若干饮水槽,饮水槽的一端与出水管连接,另一端通过回水管连接至蓄水池,所述出水管上安装有供水泵,回水管上安装有回水泵。

该供水系统可以保证饮水槽中的水一直是清洁的,保证猪的健康。

作为优选,所述进水管口安装有连杆式浮球开关。

这种结构的设置可以有效控制蓄水池中的水位。

作为优选,所述进水管和回水管上均安装有消毒过滤装置。

这种结构通过消毒过滤装置,进一步保证饮水槽中水的清洁,保证猪的健康。

作为优选,所述蓄水池内安装有电加热装置,各个饮水槽的进水口处安装有水温传感器,电加热装置和水温传感器均与控制器连接。

这种结构的设置可以控制饮水槽内的水温,使猪可以饮用到最适温度的水,提高猪的长势,保证猪的健康。

作为优选,所述饮水槽横截面形状由上部的倒梯形结构和下部的下凹弧形结构组成。

这种结构的饮水槽可以保证水的顺利流动,减少耗能。

作为优选,所述饮水槽的侧壁顶端套接有橡胶套。

这种结构的设置可以避免猪趴在饮水槽边饮水时被饮水槽侧壁顶部刮伤。

作为优选,取消出水管上的供水泵,饮水槽安装在地面上,蓄水池安装在距离地面5-10米的位置。

这种结构的设置利用水压和重力使水自然流入饮水槽,有利于节能和降低成本。

与现有技术相比,本发明的有益效果在于:

1.结构简单,设计合理,饮水槽中的水为循环水,始终保持清洁,猪饮用后避免生病。

2.对饮水槽中的水温进行控制,保证猪饮用最适温度的水,提高猪的长势,保证猪的健康;

3.饮水槽侧壁顶端套接橡胶套,避免猪饮水时碰撞刮伤;

4.将蓄水池安装在高处,利用水压供水,有利于降低能耗和生产成本。

附图说明

图1是本发明实施例一的结构示意图;

图2是本发明实施例二的结构示意图;

图3是本发明实施例三的结构示意图;

图4是本发明实施例四的结构示意图;

图5是本发明实施例五的结构示意图;

图6是本发明实施例六的结构示意图。

具体实施方式

下面结合具体实施例和附图对本发明作进一步的说明。

实施例一

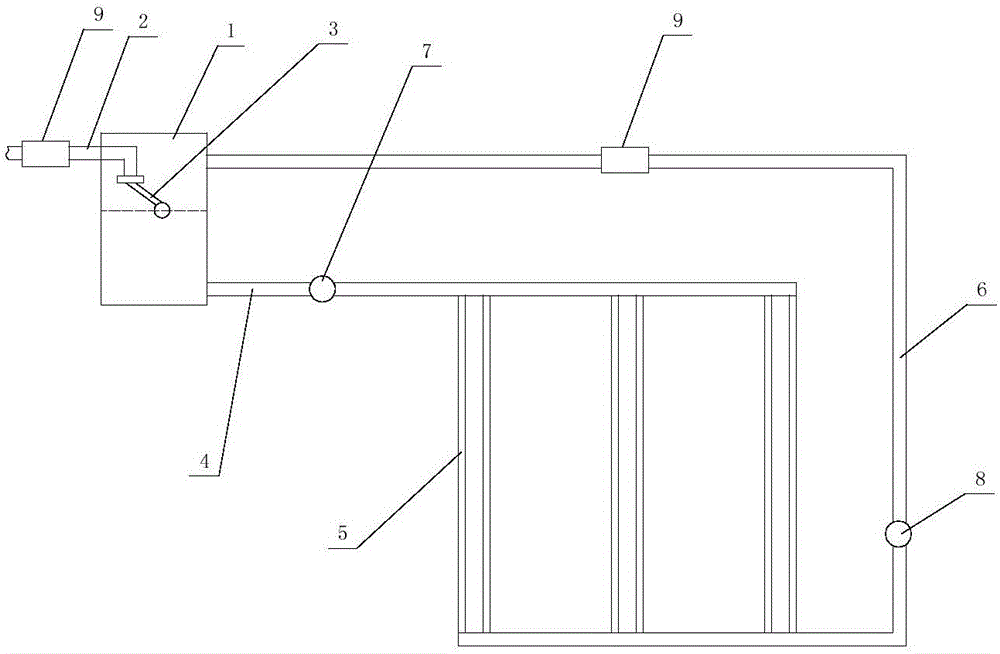

如图1所示,一种猪用养殖供水系统,包括蓄水池1,所述蓄水池1的进水口连接进水管2,并在进水管口安装有连杆式浮球开关3,出水口连接出水管4,出水管4上连接若干饮水槽5,饮水槽5的一端与出水管4连接,另一端通过回水管6连接至蓄水池1,所述出水管4上安装有供水泵7,回水管6上安装有回水泵8。

所述进水管2可以外接自来水。饮水槽5沿着养猪的圈舍布置,所有的饮水槽5相互平行。

该供水系统通过进水管2向蓄水池1中注入水,利用连杆式浮球开关3控制蓄水池1中的水位,水从出水管4流出,供水泵7将水泵入各个饮水槽5中,水从饮水槽5流出后进入回水管6,通过回水泵8将水泵入蓄水池1。因此,该饮水槽5中的水为循环水,水一直是清洁的,猪饮用该水可以保证猪的健康。

实施例二

如图2所示,本实施例与实施例一的不同之处在于,所述进水管2和回水管6上均安装有消毒过滤装置9。

利用消毒过滤装置9可以对进水管2和回水管6中的水进行消毒过滤,进一步保证饮水槽5中水的清洁,保证猪的健康。

实施例三

如图3所示,本实施例与实施例二的不同之处在于,所述蓄水池1内安装有电加热装置10,各个饮水槽5的进水口处安装有水温传感器11,电加热装置10和水温传感器11均与控制器(图中未画出)连接。

所述水温传感器11包括上下限温度传感器,当水温低于猪的最适温度下限时,水温传感器11将信号传递给控制器,控制器控制电加热装置10工作;当水温高于猪的最适温度上限时,水温传感器11将信号传递给控制器,控制器控制电加热装置10停止工作。因此,这种结构的设置可以使猪始终饮用到最适温度的水,提高猪的长势,保证猪的健康。

实施例四

如图4所示,本实施例与实施例三的不同之处在于,所述饮水槽5横截面形状由上部的倒梯形结构和下部的下凹弧形结构组成。饮水槽5底部为下凹的弧形面,有利于水的顺利流动,减少耗能。

实施例五

如图5所示,本实施例与实施例三的不同之处在于,所述饮水槽5的侧壁顶端套接有橡胶套12。这种结构的设置可以避免猪趴在饮水槽5边饮水时被饮水槽5侧壁顶部刮伤。

实施例六

如图6所示,本实施例与实施例三的不同之处在于,取消了出水管4上的供水泵,饮水槽5安装在地面上,蓄水池1安装在距离地面5-10米的位置。

这种结构的设置利用水压和重力使水自然流入饮水槽5,有利于节能和降低成本。
