一种游狩装置的制作方法

本发明涉及一种狩猎器具，具体地说是一种旅游狩猎暨娱乐的摇控捕猎装置。

背景技术：

在旅游狩猎场所內，用真枪实弹来对猎物进行射杀，不安全，以前也有误射人的事件发生，现今，不但管理部门明令禁止真枪进行娱乐活动，而且对径营者来说，如果用真枪来狩猎会承担着巨大的风险，如意外发生伤人事件，不仅在经济上会遭到损失，还可能受到法律的制裁。

技术实现要素：

为了达到旅游狩猎安全的目的，本发明提供一种游狩装置，该装置设置摇控电磁机构，采用伤真枪远距离光线摇控击发，活捉猎物，不仅可以感到真枪射击猎物的效果，而且安全，因无实弹射出，可避免流血以及误射人的事件发生。

本发明解决其技术问题所采取的技术措施是，游狩装置包括光线发射部分和光线接受部分，光线发射部分包括发射枪和光线射出器；光线接受部分包括绑定件、电池盒、光线受理器、定位装置、电磁铁、解锁装置、烟雾器；所述发射枪是一种不可实弹射出的仿真枪(现有技术) ，所述光线射出器(现有技术) 按装在发射枪上 ，所述发射枪上袋有红外线瞄准器，当锁定目标后，扣动板机会发出步枪模似声响，同时光线射出器会射一束光线击中光线受理器；所述光线接受部分的绑定件，是一件背衣状的物件或带状的物件，可绑定在动物身上，在绑定件的腹部设置电池盒、解锁装置、烟雾器，在绑定件的背部设置定位装置，在绑定件的两侧设置光线受理器(现有技术)，所述电磁铁绑在动物的腿部，当两腿跨步行走时，绑在左右或前后两条腿上的电磁铁能相对靠近，所述光线受理器的外表设有显眼的标记，该标记可根据各自的喜好换贴，以区别易难程度来满足狩猎者的需求，光线受理器能接受光线射出器射来的光线，所述光线受理器输出端首先接通解锁装置，再接通电磁铁和烟雾器，所述解锁装置是定时器连接的常闭触头，解锁装置设定时间后会根据设定的时段将常闭触头打开，以切断电磁铁的电源，所述定位装置与电原直接接通构成回路，定位装置是利用手机的定位系统(现有技术)工作的，在狩猎时可用手机的定位来寻找猎物，在初选猎物时可根据狩猎场管理部的编号来选定猎物的大小和种类，狩猎者也可选择放弃定位装置，依靠自已的能力来寻找猎物，以增加难度来提高趣味性，当发射枪的光线击中光线受理器后，光线受理器立即触发电磁铁的触头使其闭合，接通绑在动物腿部电磁铁的电源，使电磁铁产生强大吸引力，当动物跨步行走时，两腿必定会交叉靠近，当左右或前后两腿靠近时，两电磁铁就会相互吸合，并紧紧粘合，将猎物的两腿吸住合并，使其失去行走和站立能力，所述光线受理器触发电磁铁的同时打开烟雾器喷口，喷出有色烟雾，狩猎时可以在不流血的情况下，追踪烟雾可将猎物活捉，同时也可选择以弃之不捕，待解锁装置解锁，解锁后猎物会自行逃走。

使用时，把绑好光线接受部分的猎物放入狩猎场的山林中，任其自由活动，游狩人员可带上发射枪，进入猎场进行狩猎，当发现目标后，瞄准到绑在猎物身上光线受理器上的标记时，扣动扳机，发射枪会发出真枪的音量，当光线受理器接到光线后，立即开启电磁铁开关接通电源，电磁铁产生磁力，猎物听到枪声后必定会跑动，绑在动物左右或前后两腿上的电磁铁就会在腿部跨步时靠近，当腿上的电磁铁靠近时，就会被强磁力吸住，使猎物不能行走而倒卧，而这时烟雾器也被打开，彩色烟雾从烟雾器中释放出来，这样就很容易找到猎物，如果单纯是玩枪法的话，见到烟雾说明已成功击中，可不去捕捉击倒的猎物，过一会解锁装置会自动切断电磁铁的电源，使猎物解锁，恢复它的自由，再为狩猎者提供物标，这样的狩猎装置，在亨受步枪仿实弹射击快乐的同时，也安全，从而达到安全暨娱乐狩猎的目的。

本发明的有益效果是，暨娱乐与安全于一体，可避免流血以及误射人的事件发生，结构简单。

附图说明

下面结合附图对本发明作进一步说明。

图1是一种游狩装置中发射枪的结构示意图。

图2是一种游狩装置中发射枪的结构示意图。

图3是一种游狩装置的电路示意图。

图中，1、发射枪，2、光线射出器，3、瞄准器，4、绑定件，5、电池盒，6、解锁装置，7、烟雾器，8、定位装置，9、光线受理器, 10、电磁铁，11、标记，12、电源，13、开关，14、输入端，15、输出端。

具体实施方式

在图1中，光线发射部分包括发射枪1和光线射出器2, 所述发射枪是一种不可实弹射出的仿真枪，所述光线射出器2按装在发射枪1上 ，所述发射枪上袋有红外线瞄准器3，当锁定目标后，扣动板机会发出步枪模似声响，同时光线射出器会射出一束光线击中光线受理器。

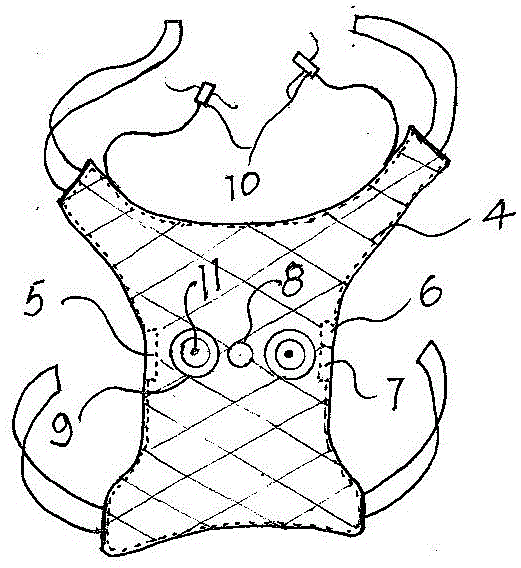

在图2中，所述光线接受部分的绑定件4，是一件背衣状的物件或带状的物件，可绑定在动物身上，在绑定件的腹部设置电池盒5、解锁装置6、烟雾器7，在绑定件的背部设置定位装置8，在绑定件的两侧设置光线受理器9，所述电磁铁10绑在动物的腿部，当两腿跨步行走时，绑在左右或前后两条腿上的电磁铁能相对靠近，所述光线受理器的外表设有显眼的标记11，该标记可根据各自的喜好换贴，以区别易难程度来满足狩猎者的需求，光线受理器能接受光线射出器射来的光线。

在图3中，电源12正极接电源开关13，电源开关接光线受理器的输入端14，光线受理器的输出端15接通解锁装置6，再接通电磁铁9和烟雾器7，电磁铁和烟雾器的输出接通电源12抅成回路。所述解锁装置是定时器连接的常闭触头，解锁装置设定时间后会根据设定的时段将常闭触头打开，以切断电磁铁的电源。所述定位装置8与电源12的正负极直接接通构成回路。
