一种幼猪养殖专用乳头式饮水器的制作方法

本发明涉及养猪设备领域，具体为一种幼猪养殖专用乳头式饮水器。

背景技术：

现有的用于养猪的饮水设备，一般采用水槽的形式，这种传统的设备结构简单，造价低，因此适用范围较广，但是传统的水槽式饮水设备具有如下缺陷：1.饮水面暴漏在空气中，容易滋生细菌，对猪的健康不利；2.在炎热的天气，水分容易蒸发，浪费水资源；3.对于幼猪养殖，传统的饮水设备不利于幼猪饮用，因此会影响幼猪的健康和生长速度。

技术实现要素：

本发明的目的在于提供一种幼猪养殖专用乳头式饮水器，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种幼猪养殖专用乳头式饮水器，包括储水桶、承重支架和饮水器主座，所述储水桶的上端通过螺纹连接有桶盖，所述储水桶的下端通过桶座固定连接在承重支架上端面；

所述桶座的内部贯穿承重支架并与饮水器主座连接，饮水器主座的下部贯穿连接有乳头式出水管，乳头式出水管的内部设有水流通道，所述乳头式出水管的上端固定连接有限位卡块，乳头式出水管的上部插设在封堵块中，封堵块位于饮水器主座的内腔底部，所述乳头式出水管的上部外侧设有出水通孔，在不出水状态时，出水通孔位于封堵块内，所述限位卡块的上端面与承重支架的面板之间设有复位弹簧。

优选的，所述乳头式出水管为圆柱形，乳头式出水管的下端边缘为圆角结构，所述限位卡块为圆形板状，且限位卡块的直径大于乳头式出水管的横截面的直径。

优选的，所述出水通孔至少设有个，出水通孔为圆形，且等距离设置在乳头式出水管的上部外侧。

优选的，所述桶盖的侧边设有纵向的防滑纹，并且桶盖的上端面设有用于空气对流的通孔。

与现有技术相比，本发明的有益效果是：本发明通过加入储水桶结构，能够对水进行良好的保护作用，既能够避免空气中的细菌落入，保持水体的卫生，又能够减少水的蒸发，节约水资源，在需要添水时，打开桶盖即可加入，十分方便，通过加入乳头式出水管，能够模拟母猪的乳头结构，有助于诱导幼猪饮水，对于保持幼猪的健康有积极作用，总的来说，本发明的结构简单，干净卫生，节约水资源，尤其适用于幼猪养殖。

附图说明

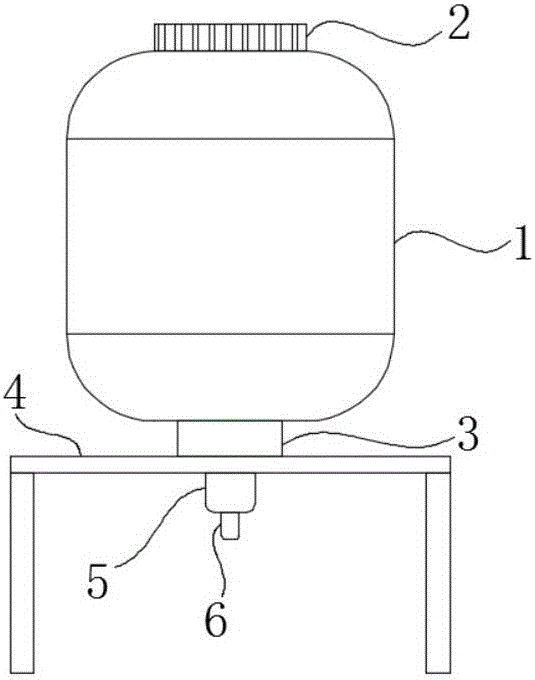

图1为本发明结构示意图；

图2为本发明主视图；

图3为饮水器主座结构剖视图。

图中：1储水桶、2桶盖、3桶座、4承重支架、5饮水器主座、6乳头式出水管、7水流通道、8限位卡块、9出水通孔、10封堵块、11复位弹簧。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供一种技术方案：一种幼猪养殖专用乳头式饮水器，包括储水桶1、承重支架4和饮水器主座5，储水桶1的上端通过螺纹连接有桶盖2，储水桶1的下端通过桶座3固定连接在承重支架4上端面；桶盖2的侧边设有纵向的防滑纹，并且桶盖2的上端面设有用于空气对流的通孔，在水量不足时，打开桶盖2即可加水，使用方便。

桶座3的内部贯穿承重支架4并与饮水器主座5连接，饮水器主座5的下部贯穿连接有乳头式出水管6，乳头式出水管6的内部设有水流通道7，乳头式出水管6的上端固定连接有限位卡块8，乳头式出水管6为圆柱形，乳头式出水管6的下端边缘为圆角结构，限位卡块8为圆形板状，且限位卡块8的直径大于乳头式出水管6的横截面的直径，这样能够保证在不出水状态时，限位卡块8能够卡在封堵块10上。

乳头式出水管6的上部插设在封堵块10中，封堵块10位于饮水器主座5的内腔底部，乳头式出水管6的上部外侧设有出水通孔9，在不出水状态时，出水通孔9位于封堵块10内，限位卡块8的上端面与承重支架4的面板之间设有复位弹簧11，出水通孔9至少设有3个，出水通孔9为圆形，且等距离设置在乳头式出水管6的上部外侧，幼猪在饮水时，向上顶起乳头式出水管6，即可将出水通孔9的位置提升到封堵块10的上端面外侧，水流即可通过水流通道7流向幼猪口中，模拟了幼猪哺乳的形式，诱导幼猪饮水，还可以在水中添加适当的饲料或者药物，保证幼猪的健康，加快幼猪的生长速度。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
