太阳能供暖式木质狗窝的制作方法

本发明涉及一种太阳能装置领域装置，尤其是一种可以使狗窝具备温度调节的功能，能保持狗窝内的温度，可以自由设定温度的太阳能供暖式木质狗窝。

背景技术：

散步时请务必给狗栓绳子，因为就算你家狗很温顺，但别人不知道，或者就算知道狗温顺也有怕的人，所以不该强迫别人接受你的习惯和你家“温顺”的狗。注意到路人怕你家狗时就请把狗绳拉近身，以示人们相互尊重，目的是尽量给“对狗有偏见的人”留下好印象。并且必带“拾狗粪的塑料袋”，以免狗乱排泄。带嘴套遛恶狗对于爱咬人或爱吠吓人的狗，务必给带上牢靠的嘴套(不牢靠的嘴套狗会弄掉的)。现有的狗窝缺少供暖设施，不利于狗在室外生存的问题，为此我们提出一种太阳能供暖式木质狗窝。

目前，关于本专利，公知的技术构造是包括木质框架、冷水控制阀、饮水箱、冷水管、底柱、供暖管、热水输送管、热水管控制阀、外接冷水管、透气孔、太阳能热水器、太阳能管。该太阳能供暖式木质狗窝不能使狗窝保持在一个恒定的温度中，且无法对狗窝内的温度进行调调节。

技术实现要素：

为了克服现有的技术存在的不足,本发明提供一种太阳能供暖式木质狗窝，该太阳能供暖式木质狗窝可以使狗窝具备温度调节的功能，能保持狗窝内的温度，可以自由设定温度。本发明解决其技术问题所采用的技术方案是：本发明包括木质框架、冷水控制阀、饮水箱、冷水管、底柱、供暖管、热水输送管、热水管控制阀、外接冷水管、透气孔、太阳能热水器、太阳能管、温度感应装置、控制装置、加热装置、温度设定装置、恒温控制装置。

木质框架的上方设置有太阳能热水器，透气孔安装在太阳能热水器上，太阳能热水器的左侧设置有太阳能管，外接冷水管安装在太阳能热水器的右侧，太阳能热水器的下方设置有热水输送管，热水管控制阀安装在热水输送管上，木质框架的左侧设置有饮水箱，饮水箱的前方设置有冷水管，冷水控制阀安装在冷水管上，木质框架的内侧设置有内置导热木板，供暖机外壳安装在内置导热木板上，且供暖机外壳的右侧设置有外置保温板，供暖管安装在供暖机外壳的内部，木质框架的底部设置有底柱；所述木质框架内部设置有恒温控制装置，该恒温控制装置包括温度感应装置，控制装置，加热装置和温度设定装置；温度感应装置与控制装置连接，加热装置和制冷装置分别与控制装置连接。

所述底柱共设置有四个，且四个底柱均匀安装在木质框架底部，便于狗窝的固定。供暖管与饮水箱通过冷水管连接。太阳能管呈斜坡形结构，方便吸收太阳能，提高加热速度，供暖机外壳共设置有两个，提升供暖效果。

所述加热装置具体为一种电热丝。

所述制冷装置是半导体制冷片。

本发明的有益效果是，可以使狗窝具备温度调节的功能，能保持狗窝内的温度，可以自由设定温度。

附图说明

下面结合附图和实施例对本发明进一步说明。

图1是太阳能供暖式木质狗窝实施例的构造图。

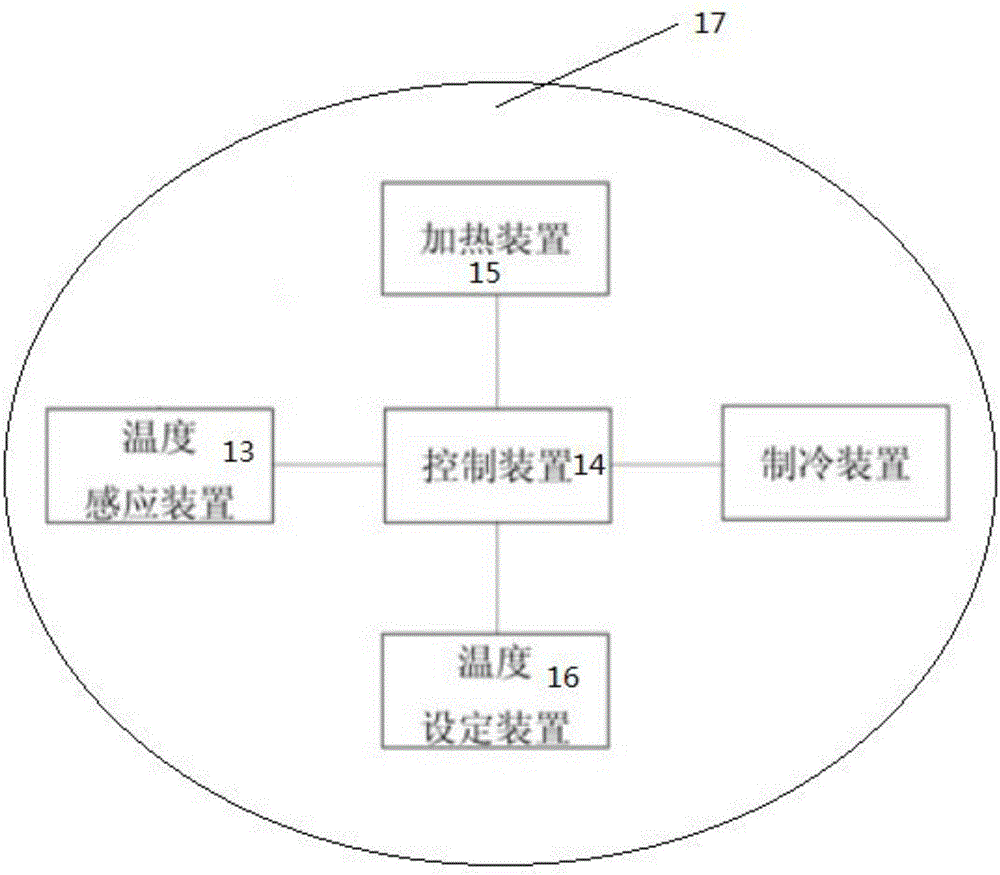

图2是太阳能供暖式木质狗窝实施例的逻辑电路图。

图中

1、木质框架

2、冷水控制阀

3、饮水箱

4、冷水管

5、底柱

6、供暖管

7、热水输送管

8、热水管控制阀

9、外接冷水管

10、透气孔

11、太阳能热水器

12、太阳能管

13、温度感应装置

14、控制装置

15、加热装置

16、温度设定装置

17、恒温控制装置

具体实施方式

在图1-2所示实施例中，本发明包括木质框架1、冷水控制阀2、饮水箱3、冷水管4、底柱5、供暖管6、热水输送管7、热水管控制阀8、外接冷水管9、透气孔10、太阳能热水器11、太阳能管12、温度感应装置13、控制装置14、加热装置15、温度设定装置16、恒温控制装置17。

木质框架1的上方设置有太阳能热水器11，透气孔10安装在太阳能热水器11上，太阳能热水器11的左侧设置有太阳能管12，外接冷水管9安装在太阳能热水器11的右侧，太阳能热水器11的下方设置有热水输送管7，热水管控制阀8安装在热水输送管7上，木质框架1的左侧设置有饮水箱3，饮水箱3的前方设置有冷水管4，冷水控制阀2安装在冷水管2上，木质框架1的内侧设置有内置导热木板14，供暖机外壳13安装在内置导热木板14上，且供暖机外壳13的右侧设置有外置保温板15，供暖管6安装在供暖机外壳13的内部，木质框架1的底部设置有底柱5；所述木质框架1内部设置有恒温控制装置17，该恒温控制装置17包括温度感应装置13，控制装置14，加热装置15和温度设定装置16；温度感应装置13与控制装置14连接，加热装置15和制冷装置分别与控制装置14连接；所述底柱5共设置有四个，且四个底柱5均匀安装在木质框架1底部，便于狗窝的固定。供暖管6与饮水箱3通过冷水管4连接。太阳能管12呈斜坡形结构，方便吸收太阳能，提高加热速度，供暖机外壳13共设置有两个，提升供暖效果；所述加热装置15具体为一种电热丝；所述制冷装置是半导体制冷片。

具体实施时，通过外接冷水管9往太阳热水器11内加水，完成后利用太阳能管12加热冷水，当水烧开时，热的水汽从透气孔10排出，打开热水控制阀8，热水通过热水输送管7进入到供暖机外壳内的供暖管6内，将热量散发传递给内置导热板，同时外置保温板进行保温，当热量散发完后打开冷水控制阀2，将水送入到饮水箱3内；温度感应装置13感应狗窝内的温度传送至控制装置14，控制装置14根据其内置的预设温度值做出判断，预设值分为高温阈值和低温阈值，当温度感应装置13传来的温度高于预设的高温阈值时，若此时加热装置15在工作则由控制装置14停止加热装置工作，否则由控制装置14启动制冷装置，对狗窝进行制冷，当温度感应装置13传来的温度抵御低温阈值时，若此时制冷装置在工作则由控制装置14停止制冷装置工作，否则由控制装置14启动加热装置15，对狗窝进行加热，以此保证狗窝内的温度处于预设的温度范围内。

由技术常识可知，本发明可以通过其它的不脱离其精神实质或必要特征的实施方案来实现。上述公开的实施方案，就各方面而言，都只是举例说明，并不是仅有的。所有在本发明范围内或在等同于本发明的范围内的改变均被本发明包含。
