一种食用菌杀虫喷雾系统的制作方法

本发明涉及一种食用菌杀虫喷雾系统，属于食用菌杀虫领域。

背景技术：

杀虫剂， 主要用于防治农业害虫和城市卫生害虫的药品.使用历史长远、用量大、品种多。在二十世纪，农业的迅速发展，杀虫剂令农业产量大升；但是，几乎所有杀虫剂都会严重地改变生态系统，大部分对人体有害，其它的会被集中在食物链中。我们必须在农业发展与环境及健康中取得平衡。现有的杀虫剂一般在使用时溶解在水中形成溶液雾状喷射，喷射距离短，方向性差，且这种溶液式的杀虫剂容易对植物造成伤害，并且农药残留情况无法避免，严重影响食品安全；由于食用菌的表面不光滑，具有细小的空洞和褶皱，溶液式的杀虫剂更容易残留且难以清洗。

技术实现要素：

为了解决上述技术问题，本发明提供一种食用菌杀虫喷雾系统。该食用菌杀虫喷雾系统能够有效实现食用菌的烟熏杀虫，在体积小、所占空间小的同时喷雾范围广，携带方便，杀虫效果好，效率高。

本发明的技术方案如下：

一种食用菌杀虫喷雾系统，包括燃烧装置、鼓气装置、过渡装置和喷雾装置；所述鼓气装置进气口与燃烧装置连通；所述喷雾装置铰接在过渡装置上并通过过渡装置与鼓气装置出气口连通；所述喷雾装置包括多根沿过渡装置侧壁布置且向外发散的柔性的形状记忆管；记忆管未受力时的形态为自然卷曲的平面螺旋盘形；记忆管壁上设置有多个连通记忆管内的喷雾口，喷雾口朝向盘心；所述记忆管从与过渡装置连接近端向远端直径逐渐减小；相邻喷雾口的间距从记忆管与过渡装置连接近端向远端逐渐减小。

其中，所述燃烧装置包括燃烧腔；所述鼓气装置包括鼓气腔；所述过渡装置包括连通腔；鼓气腔独立设置在燃烧腔内且底部与燃烧腔内连通；连通腔设置在燃烧腔上方且与鼓气腔顶部连通；燃烧腔底部设置有加热层；内部设置有点燃装置；鼓气腔内设置有鼓气风扇。

其中，所述燃烧腔底部横向设置有收拢翻料机构；所述收拢翻料机构包括转动轴和以转动轴中心对称设置在转动轴上的两组螺旋形的收拢翻料叶片；两组收拢翻料叶片螺旋方向相反；所述收拢翻料叶片尺寸从转动轴端部向中心逐渐减小。

其中，所述燃烧腔为下宽上窄的构型，壁上设置有可开闭的投料口和进气孔，其内还设置有燃料喷口；投料口朝向燃烧腔底部中心范围；燃料喷口朝向燃烧腔底部中心散喷燃料。

其中，所述燃烧腔内还设置有水雾喷口；水雾喷口向燃烧腔底部中心散喷水雾。

其中，所述鼓气腔底部设有可拆卸罩的过滤网。

其中，所述记忆管套接在一刚性连通管一端，刚性连通管一端与过渡装置铰接，转动通过紧固装置紧固或释放。

其中，所述食用菌杀虫喷雾系统还包括一形态支撑件；所述形态支撑件包括水平设置的顶盖和竖直连接在顶盖下端的伸缩杆；伸缩杆下端可拆卸连接在过渡装置顶部；顶盖周边设置有与记忆管可拆卸连接的接合件。

其中，所述伸缩杆通过插销结构或螺纹配合结构调节长度。

本发明具有如下有益效果：

1、本发明一种食用菌杀虫喷雾系统能够有效实现食用菌的烟熏杀虫，在体积小、所占空间小的同时喷雾范围广，携带方便，杀虫效果好，效率高。

2、本发明一种食用菌杀虫喷雾系统设置有记忆管，可以在喷雾系统不工作时减小自身体积和所占空间，方便携带。

3、本发明一种食用菌杀虫喷雾系统设置有加热层和燃料喷口，可以提高熏虫料的燃烧率。

4、本发明一种食用菌杀虫喷雾系统设置有水雾喷口，可以提高熏虫料的发烟率。

5、本发明一种食用菌杀虫喷雾系统的记忆管从近端向远端直径逐渐减小，可以保障烟雾与空气的混合气体在记忆管中的压力，触使记忆管展开进行喷雾。

6、本发明一种食用菌杀虫喷雾系统相邻的喷雾口的间距从记忆管与过渡装置连接近端向远端逐渐减小，有效保障喷雾口喷雾量的均匀。

7、本发明一种食用菌杀虫喷雾系统设置有收拢翻料机构，可以有效的翻料并向中心收拢熏虫料，提高发烟率。

8、本发明一种食用菌杀虫喷雾系统设置有过滤网，可以有效防止熏虫料被吸入记忆管中堵塞喷雾口。

9、本发明一种食用菌杀虫喷雾系统设置有形态支撑杆，可以将喷雾系统调整为第二种喷雾形态，其喷雾高度更高，弥漫性更好。

10、本发明一种食用菌杀虫喷雾系统设置有可转动的刚性连通管，可以方便调节记忆管的仰角，调整喷雾角度和范围。

附图说明

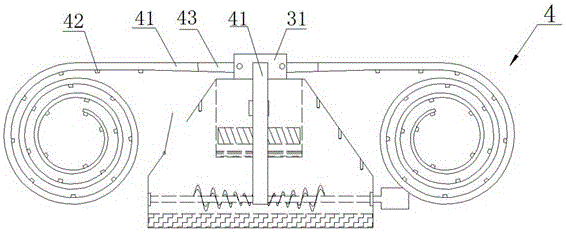

图1为本发明一种食用菌杀虫喷雾系统的展开结构示意图；

图2为本发明一种食用菌杀虫喷雾系统的非工作状态结构示意图；

图3为本发明一种食用菌杀虫喷雾系统的第二喷雾形态结构示意图。

图中附图标记表示为：

1-燃烧装置、11-燃烧腔、12-加热层、13-点燃装置、14-投料口、15-燃料喷口、16-水雾喷口、17-收拢翻料机构、171-转动轴、172-收拢翻料叶片、2-鼓气装置、21-鼓气腔、22-鼓气风扇、23-过滤网、3-过渡装置、31-连通腔、4-喷雾装置、41-记忆管、42-喷雾口、43-刚性连通管、5-形态支撑件、51-顶盖、52-伸缩杆、53-接合件。

具体实施方式

下面结合附图和具体实施例来对本发明进行详细的说明。

实施例一：如图1、2所示，一种食用菌杀虫喷雾系统，包括燃烧装置1、鼓气装置2、过渡装置3和喷雾装置4；所述鼓气装置2进气口与燃烧装置1连通；所述喷雾装置4铰接在过渡装置3上并通过过渡装置3与鼓气装置2出气口连通；所述喷雾装置4包括多根沿过渡装置3侧壁布置且向外发散的柔性的形状记忆管41；记忆管41未受力时的形态为自然卷取的平面螺旋盘形；记忆管41壁上设置有多个连通记忆管41内的喷雾口42，喷雾口42朝向盘心；所述记忆管41从与过渡装置3连接近端向远端直径逐渐减小。

其中，所述燃烧装置1包括燃烧腔11；所述鼓气装置2包括鼓气腔21；所述过渡装置3包括连通腔31；鼓气腔21独立设置在燃烧腔11内且底部与燃烧腔11内连通；连通腔31设置在燃烧腔11上方且与鼓气腔21顶部连通；燃烧腔11底部设置有加热层12；内部设置有点燃装置13；鼓气腔21内设置有鼓气风扇22。

其中，如图1至图3所示，所述燃烧腔11底部横向设置有收拢翻料机构17；所述收拢翻料机构17包括转动轴171和以转动轴171中心对称设置在转动轴171上的两组螺旋形的收拢翻料叶片172；两组收拢翻料叶片172螺旋方向相反；所述收拢翻料叶片172尺寸从转动轴171端部向中心逐渐减小。

其中，所述燃烧腔11为下宽上窄的构型，壁上设置有可开闭的投料口14和进气孔，其内还设置有燃料喷口15；投料口14朝向燃烧腔11底部中心范围；燃料喷口15朝向燃烧腔11底部中心散喷燃料。

其中，所述燃烧腔11内还设置有水雾喷口16；水雾喷口16向燃烧腔11底部中心散喷水雾。

其中，所述鼓气腔21底部设有可拆卸罩的过滤网23。

其中，所述记忆管41套接在一刚性连通管43一端，刚性连通管43一端与过渡装置3铰接，使连通管43可在竖直方向转动，转动通过紧固装置紧固或释放。

实施例二，如图3所示，实施例二与实施例一的区别在于，所述食用菌杀虫喷雾系统还包括一形态支撑件5；所述形态支撑件5包括水平设置的顶盖51和竖直连接在顶盖51下端的伸缩杆52；伸缩杆52下端可拆卸连接在过渡装置3顶部；顶盖51周边设置有与记忆管41可拆卸连接的接合件53。

其中，所述伸缩杆52通过插销结构或螺纹配合结构调节长度。

本发明的工作原理：

通过刚性连通管43调节记忆管41的仰角，从投料口14向燃烧腔1中投入熏虫料，关闭投料口14，燃料喷口15向熏虫料喷洒燃料，点燃装置13点燃熏虫料，点燃后，水雾喷口16向熏虫料喷洒水雾怄烟，提高发烟率，转动轴171带动收拢翻料叶片172翻料并向中心归拢熏虫料，提高发烟率；鼓气风扇22工作将燃烧腔11产生的烟雾连通空气通过连通腔31鼓入记忆管41中，记忆管41由于内压膨胀展开，并有喷雾口42向外喷雾杀虫。

在实施例二中，将伸缩杆52竖直固定在过渡装置3上端，调整伸缩杆52高度，将记忆管41末端连接在顶盖上，此时，喷雾口42朝向四方，可以转换为第二种喷雾形态，此形态喷雾较高，弥漫性较好，适合范围小，用量大且均匀的空间，如封闭空间。

以上所述仅为本发明的实施例，并非因此限制本发明的专利范围，凡是利用本发明说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本发明的专利保护范围内。
