一种鱼护的制作方法

本发明涉及一种鱼护，尤其涉及一种在钓鱼时可以将鱼在存活状态存放的小型鱼护。

背景技术：

钓鱼已经成为越来越多人休闲娱乐，舒缓压力放松心情的一种方式，但是现有的鱼护通常是网兜状鱼护，将装有鱼的鱼护的顶端固定于池塘边的物体上，将鱼护的底端连通鱼一起放置于钓鱼的池塘中，使用此类鱼护虽然可以延缓鱼的死亡时间，但是存在以下问题：①此类鱼护的顶端需要固定在岸边，而岸边通常没有合适的固定桩，钓鱼者通常需要另外携带固定钎子，将固定钎子钉入岸边泥土中，操作繁琐，浪费时间；②如果水位较浅或深时，鱼不能到达其正常生活的环境，一段时间之后就会死亡；不能达到有效的放养钓到的鱼的作用③将钓到的鱼放置于此类鱼护中时，需要到水边弯腰将鱼护从水中拉出，放入鱼后再将鱼护放入水中；在湿滑的水边经常走动，具有安全隐患，且操作繁琐；④此类鱼护因经常与地面或水底摩擦，使用寿命较短。

因此，针对上述问题，本发明就提供一种新的鱼护。

技术实现要素：

本发明的目的是提供一种鱼护，该鱼护通过为鱼护内的水中自动供氧，以解决现有鱼护延缓鱼死亡时间短、固定困难、存在安全隐患和使用寿命短的问题。

本发明的目的是通过以下技术方案实现的：包括箱体、二氧化碳过滤器、进气管、出气管、氧含量感应器、中央处理器和抽气泵，所述进气管与所述抽气泵的进气口连通，所述二氧化碳过滤器设置于所述进气管上，对经过所述二氧化碳过滤器的空气中的二氧化碳进行吸收；所述出气管设置于所述箱体内，所述出气管的管壁上设置有多个出气孔，所述出气管的进气口与所述抽气泵的出气口连通，自所述抽气泵的出气口泵出的气体经过所述出气孔排放于所述箱体内；所述氧含量感应器的感应端设置于所述箱体内的水中；所述氧含量感应器与所述中央处理器电连接，将箱体内的水中溶解氧的含量实时发送至所述中央处理器；所述中央处理器与所述抽气泵连接，用于控制所述抽气泵的转速。

进一步地，还包括蓄电池，所述蓄电池为所述抽气泵和所述中央处理器供电。

进一步地，还包括拖拉底座，所述箱体、所述二氧化碳过滤器、所述抽气泵和所述蓄电池均设置于所述拖拉底座上；所述拖拉底座的一端设置有手柄；所述拖拉底座的底部设置有多个移动轮。

进一步地，所述箱体内还设置有过滤网；所述氧含量感应器的感应端和所述出气管均设置于所述过滤网与所述箱体内壁之间。

进一步地，所述箱体上端设置有所述箱盖，所述箱盖上设置有所述出气口；所述箱盖一侧设置有上销孔，所述箱体上设置有下销孔，所述上销孔与所述下销孔对应设置；所述箱盖与所述箱体通过插接在所述上销孔与所述下销孔内的销轴连接。

进一步地，所述箱体上端设置有所述箱盖，所述箱盖上设置有所述出气口；所述箱盖一侧设置有上销孔，所述箱体上设置有下销孔，所述上销孔与所述下销孔对应设置；所述箱盖与所述箱体通过插接在所述上销孔与所述下销孔内的销轴连接。

进一步地，所述箱体底端设置有放水管，用于将所述箱体内的水放出；所述放水管上设置有截止阀。

进一步地，所述箱体底端设置有放水管，用于将所述箱体内的水放出；所述放水管上设置有截止阀。

本发明提供的鱼护与现有技术相比具有以下的优点：

1、本发明采用包括所述箱体、所述二氧化碳过滤器、所述进气管、所述出气管、所述氧含量感应器、所述中央处理器和所述抽气泵，所述进气管与所述抽气泵的进气口连通，所述二氧化碳过滤器设置于所述进气管上，对经过所述二氧化碳过滤器的空气中的二氧化碳进行吸收；所述出气管设置于所述箱体内，所述出气管的管壁上设置有多个所述出气孔，所述出气管的进气口与所述抽气泵的出气口连通，自所述抽气泵的出气口泵出的气体经过所述出气孔排放于所述箱体内；所述氧含量感应器的感应端设置于所述箱体内的水中；所述氧含量感应器与所述中央处理器电连接，将箱体内的水中溶解氧的含量实时发送至所述中央处理器；所述中央处理器与所述抽气泵连接，用于控制所述抽气泵的转速的设计；将本发明放置于岸边，钓鱼者身旁，启动所述抽气泵向所述箱体内泵入过滤了二氧化碳的空气；在所述箱体内放入放养鱼的水，钓到的鱼可直接放入所述箱体内，为置于所述箱体内的鱼营造与湖中(或河中)相同的生存环境，有效解决了鱼因不适应生活环境而发生的死亡问题；向其中放鱼时只需将鱼直接放入其中，避免了传统鱼护向其中防鱼时要弯腰拉鱼护，较传统方式，操作简单方便，安全。所述氧含量感应器感应溶解在水中的氧气的含量，当氧含量过低时，所述中央处理器控制所述抽气泵增加向水中泵入气体的含量；当氧含量过高时，所述中央处理器控制所述抽气泵减小向水中泵入气体的含量；实时调节所述箱体内的水中溶解氧的含量，避免因水中溶解氧的含量过高或过低造成鱼的死亡。

2、本发明采用还包括蓄电池，所述蓄电池为所述抽气泵和所述中央处理器供电的设计；当所述抽气泵、所述氧含量感应器和所述中央处理器离电源较远时，所述蓄电池仍可为上述用电器供电，解决了本发明的使用范围受电源位置限制的问题。

3、本发明采用还包括所述拖拉底座，所述箱体、所述二氧化碳过滤器、所述抽气泵和所述蓄电池均设置于所述拖拉底座上；所述拖拉底座的一端设置有手柄；所述拖拉底座的底部设置有多个所述移动轮的设计；解决了所述箱体、所述抽气泵、所述氧含量感应器和所述中央处理器设备较多不好携带的问题，使本发明方便运输携带。

4、本发明采用所述箱体内还设置有所述过滤网；所述氧含量感应器的感应端和所述出气管均设置于所述过滤网与所述箱体内壁之间的设计；所述过滤网用于限制鱼的行动范围，防止鱼与所述出气管或所述氧含量感应器的感应端的接触，影响所述氧含量感应器对水中溶解氧含量的检测；或受所述出气管振动的影响造成鱼的死亡。

5、本发明采用所述箱体上端设置有所述箱盖，所述箱盖上设置有所述出气口；所述箱盖一侧设置有所述上销孔，所述箱体上设置有所述下销孔，所述上销孔与所述下销孔对应设置；所述箱盖与所述箱体通过插接在所述上销孔与所述下销孔内的所述销轴连接的设计；所述箱盖防止鱼过多或放的水过多时，鱼跃出所述箱体，并避免其他物品掉落入所述箱体内的水中；同时所述箱盖上方可放置物品，作为推拉车使用。

6、本发明采用所述箱体底端设置有所述放水管，用于将所述箱体内的水放出；所述放水管上设置有所述截止阀的设计；方便将所述箱体的内水放出。

附图说明

为了更清楚地说明本发明具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本发明的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本发明的结构示意图；

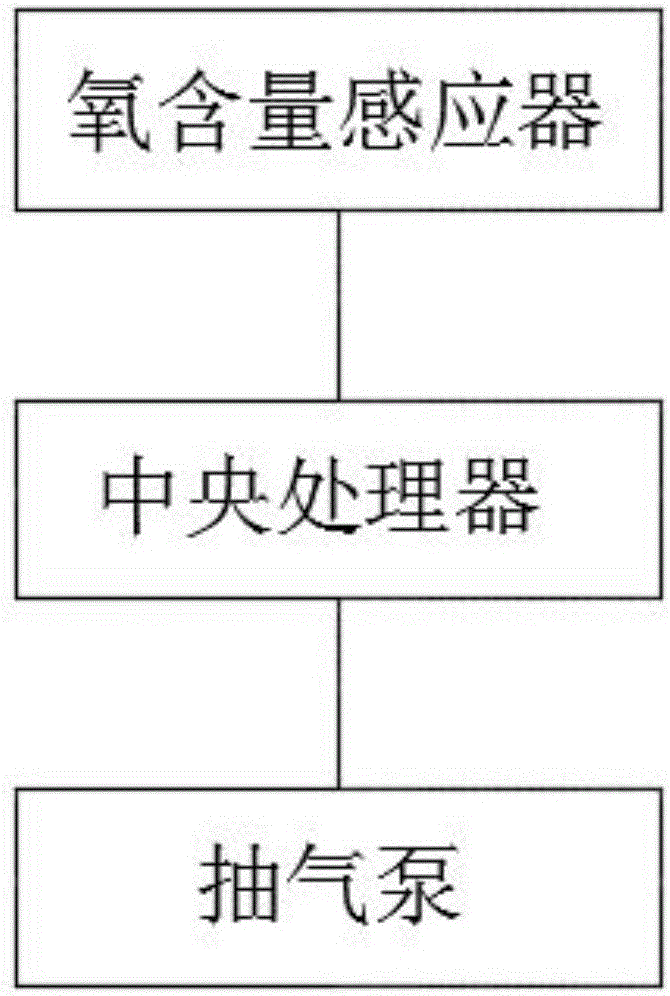

图2为本发明的电器连接框图；

图3为本发明的后视图；

图4为本发明的右视图；

图5为本发明的俯视图。

具体实施方式

下面将结合附图对本发明的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

在本发明的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

参见图1、图2、图3所示，本实施例提供的一种鱼护，包括箱体1、二氧化碳过滤器2、进气管3、出气管4、氧含量感应器6、中央处理器7和抽气泵5，所述进气管3与所述抽气泵的进气口501连通，所述二氧化碳过滤器2设置于所述进气管上，对经过所述二氧化碳过滤器的空气中的二氧化碳进行吸收；所述出气管4设置于所述箱体1内，所述出气管的管壁上设置有多个出气孔401，所述出气管的进气口402与所述抽气泵的出气口502连通，自所述抽气泵的出气口502泵出的气体经过所述出气管的出气孔401排放于所述箱体内；所述氧含量感应器的感应端601设置于所述箱体内的水中；所述氧含量感应器6与所述中央处理器7通过电线604连接，将箱体内的水中溶解氧的含量实时发送至所述中央处理器；所述中央处理器与所述抽气泵通过电线604连接，用于控制所述抽气泵的转速。本实施例中，所述氧含量感应器感应所述箱体内的水中溶解氧的含量，当其中氧的含量低于预设值时，所述氧含量感应器向所述中央处理器发送信号，所述中央处理器接收到所述氧含量感应器的信号后向所述抽气泵发送信号，增大所述抽气泵的运转速度，增加所述抽气泵向所述箱体内的水中供气的量，从而增加所述箱体内的水中溶解氧的含量；当所述氧含量感应器感应到所述箱体内的水中溶解氧的含量过低时，所述氧含量感应器向所述中央处理器发送信号，所述中央处理器接收到所述氧含量感应器的信号后向所述抽气泵发送信号，减小所述抽气泵的运转速度，减小所述抽气泵向所述箱体内的水中供气的量，从而减少所述箱体内的水中溶解氧的含量。

本发明采用包括所述箱体、所述二氧化碳过滤器、所述进气管、所述出气管、所述氧含量感应器、所述中央处理器和所述抽气泵，所述进气管与所述抽气泵的进气口连通，所述二氧化碳过滤器设置于所述进气管上，对经过所述二氧化碳过滤器的空气中的二氧化碳进行吸收；所述出气管设置于所述箱体内，所述出气管的管壁上设置有多个所述出气孔，所述出气管的进气口与所述抽气泵的出气口连通，自所述抽气泵的出气口泵出的气体经过所述出气管的所述出气孔排放于所述箱体内；所述氧含量感应器的感应端设置于所述箱体内的水中；所述氧含量感应器与所述中央处理器电连接，将箱体内的水中溶解氧的含量实时发送至所述中央处理器；所述中央处理器与所述抽气泵连接，用于控制所述抽气泵的转速的设计；将本发明放置于岸边，钓鱼者身旁，启动所述抽气泵向所述箱体内泵入过滤了二氧化碳的空气；在所述箱体内放入放养鱼的水，钓到的鱼可直接放入所述箱体内，为置于所述箱体内的鱼营造与湖中(或河中)相同的生存环境，有效解决了鱼因不适应生活环境而发生的死亡问题；向其中放鱼时只需将鱼直接放入其中，避免了传统鱼护向其中防鱼时要弯腰拉鱼护，较传统方式，操作简单方便，安全。所述氧含量感应器感应溶解在水中的氧气的含量，当氧含量过低时，所述中央处理器控制所述抽气泵增加向水中泵入气体的含量；当氧含量过高时，所述中央处理器控制所述抽气泵减小向水中泵入气体的含量；实时调节所述箱体内的水中溶解氧的含量，避免因水中溶解氧的含量过高或过低造成鱼的死亡。

参见图1所示，本实施例中，所述出气管上设置有多个出气孔401，各所述出气孔401沿所述出气管的轴线方向间隔设置，且各所述出气孔的半径自所述出气管的进气口402向所述出气管的出气口403方向逐渐增大。各所述出气孔的半径自所述出气管的进气口向所述出气管的出气口方向逐渐增大，可使从所述出气管的进气口进入其中的气体从各所述出气孔中形成多个气泡球均匀排放，当各气泡球在水的上表面破裂时，破裂的一瞬间会将水的表皮撕裂，氧气就在这个时间进入水中，有利于增加氧气在所述箱体内的水中溶解的量；且多个气泡在水的上表面分别破裂，使氧气均匀溶解于所述箱体内的水中。

本实施例中所述抽气泵为天迎品牌TAT401.2型抽气泵，当然还可以选择天迎品牌TAT200.8型抽气泵，此处所列所述抽气泵的品牌和型号仅为所述抽气泵可选择的型号，并不对所述抽气泵的品牌和型号进行限定，此处不再过多赘述。

本实施例中所述氧含量感应器为上海何亦仪器有限公司的FC-380型DO测定仪，当然还可以选择kyoritsu品牌DPM-DO型水中溶解氧含量检测仪，或凯米斯品牌DO-200型水中氧含量检测仪其中之一，此处所列氧含量检测仪仅为所述氧含量感应器可选择的品牌型号，并不对其品牌和型号进行限定，此处不再过多赘述。

本实例中所述中央处理器为奔腾品牌G4400型处理器当然还可以根据实际需要选择奔腾G3260型处理器或酷睿I56500型处理器等其中之一，此处所列的各处理器仅为所述中央处理器可选择的品牌和型号，并不对其品牌和型号进行限定，此处不再过多赘述。

本实例中所述二氧化碳过滤器为佳一品牌JY-932二氧化碳过滤器，也可选择索菲特品牌TGA-25G-2型二氧化碳过滤器；此处所列的二氧化碳过滤器仅为所述二氧化碳过滤器可选择的型号，并不对其品牌和型号进行限定，此处不再过多赘述。

参见图1、图2所示，本实施例中还包括蓄电池702，所述蓄电池702为所述抽气泵和所述中央处理器供电。

本发明采用还包括所述蓄电池，所述蓄电池为所述抽气泵和所述中央处理器供电的设计；当所述抽气泵、所述氧含量感应器和所述中央处理器离电源较远时，所述蓄电池仍可为上述用电器供电，解决了本发明的使用范围受电源位置限制的问题。

参见图1、图3、图4所示，本实施例中还包括拖拉底座8，所述箱体、所述二氧化碳过滤器、所述抽气泵和所述蓄电池均设置于所述拖拉底座上；所述拖拉底座的一端设置有手柄801；所述拖拉底座的底部设置有四个移动轮802；四个所述移动轮分别设置于所述拖拉底座的四角。本实施例中所述拖拉底座底部设置有四个所述移动轮，当然还可以根据实际需要选择三个、五个或多个所述移动轮，本领域技术人员可根据实际需要任意选择，此处不再过多赘述。

本发明采用还包括所述拖拉底座，所述箱体、所述二氧化碳过滤器、所述抽气泵和所述蓄电池均设置于所述拖拉底座上；所述拖拉底座的一端设置有手柄；所述拖拉底座的底部设置有多个所述移动轮的设计；解决了所述箱体、所述抽气泵、所述氧含量感应器和所述中央处理器设备较多不好携带的问题，使本发明方便运输携带。

参见图1、图3、图4、图5所示，本实施例中所述拖拉底座的两端还分别设置有多个限位柱804，所述限位柱的底端为锥形，各所述限位柱均分别设置于所述拖拉底座的安装孔803内，所述限位柱上设置有多个限位孔805，各所述限位孔沿所述限位柱的轴线方向间隔设置，各所述限位柱通过限位销806安装于所述拖拉底座上。

本发明采用所述拖拉底座的两端还分别设置有多个所述限位柱，所述限位柱的底端为锥形，各所述限位柱均分别设置于所述拖拉底座的所述安装孔内，所述限位柱上设置有多个所述限位孔，各所述限位孔沿所述限位柱的轴线方向间隔设置，各所述限位柱通过所述限位销安装于所述拖拉底座上的设计；当需要固定时，只需将各所述限位销拉出，将所述限位柱下拉至与地面接触，并深入地面一部分，再将各所述限位销一一对应插入各所述限位柱上位于所述拖拉底座下端并与所述拖拉底座下表面最近的限位孔内；当需要移动所述本发明时，只需抽出各所述限位销，上提各所述限位柱，再将各所述限位销一一对应插入各所述限位柱上最下端的所述限位孔内，即可移动。

参见图1所示，本实施例中所述箱体内还设置有过滤网9；所述过滤网称于所述箱体内，所述氧含量感应器的感应端和所述出气管均设置于所述过滤网与所述箱体内壁之间。所述过滤网用于限制鱼的行动范围，防止鱼与所述出气管或所述氧含量感应器的感应端的接触。

本发明采用所述箱体内还设置有所述过滤网；所述氧含量感应器的感应端和所述出气管均设置于所述过滤网与所述箱体内壁之间的设计；所述过滤网用于限制鱼的行动范围，防止鱼与所述出气管或所述氧含量感应器的感应端的接触，影响所述氧含量感应器对水中溶解氧含量的检测；或受所述出气管振动的影响造成鱼的死亡。

参见图1、图3所示，本实施例中所述箱体上端设置有箱盖102，所述箱盖上设置有出气口101；所述箱盖一侧设置有上销孔103，所述箱体上设置有下销孔104，所述上销孔与所述下销孔对应设置；所述箱盖与所述箱体通过插接在所述上销孔与所述下销孔内的销轴105连接。

本发明采用所述箱体上端设置有所述箱盖，所述箱盖上设置有所述出气口；所述箱盖一侧设置有所述销轴，所述箱体上设置有所述销孔，所述销孔与所述销轴对应设置的设计；所述箱盖防止鱼过多或放的水过多时，鱼跃出所述箱体，并避免其他物品掉落入所述箱体内的水中；同时所述箱盖上方可放置物品，作为推拉车使用。

参见图1、图3、图4、图5所示，本实施例中所述箱体底端设置有放水管106，用于将所述箱体内的水放出；所述放水管上设置有截止阀107。

本发明采用所述箱体底端设置有所述放水管，用于将所述箱体内的水放出；所述放水管上设置有所述截止阀的设计；方便将所述箱体的内水放出。

最后应说明的是：以上各实施例仅用以说明本发明的技术方案，而非对其限制；尽管参照前述各实施例对本发明进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本发明各实施例技术方案的范围。
