移动标的踏板的制作方法

本实用新型涉及犬类训练用具领域，尤其是涉及移动标的踏板。

背景技术：

在目前，在犬进行训练的过程中，没有一种可以移动、固定、上下调节、快速拆卸的标的踏板，此产品以便犬看到该标的物时能够形成一个良好的条件反射做出相关的动作，方便犬能够很快的进入学习状态。

技术实现要素：

本实用新型提供移动标的踏板的目的在于有效解决上述现有技术问题。

为实现上述目的，本实用新型采取的技术方案为：移动标的踏板，其包括安装架和踏板，所述安装架可拆卸地设置在宠物笼子的出口的一侧，所述安装架上竖直设置有滑轨，滑轨上可上下滑动地设置有滑座，所述踏板设置在所述滑座上；所述滑轨与所述滑座之间设置有锁定机构。

进一步，所述踏板可上下摆动地铰连接在所述滑座上，踏板与所述滑座之间设置有用于锁定踏板的锁紧装置。

进一步，所述滑座上可上下摆动地设置有转动架，所述踏板设置在所述转动架上。

进一步，所述转动架包括U字型支架，所述滑座卡装在U字型支架的开口处，U字型支架的开口处的两端与滑座铰连接。

进一步，所述转动架设置有尾杆，所述尾杆上设置有定位销轴，所述滑座上对应设置有销孔，通过定位销轴插入所述销孔，锁定转动架，所述踏板处于工作状态，即踏板处于水平状态。

进一步，所述锁定机构为设置在所述滑轨上的定位孔、设置在所述滑座上的定位销；定位销可插拔地设置在滑座上的销孔内。

进一步，所述转动架设置有尾杆，所述尾杆上设置有定位螺钉，所述滑座上对应设置有螺纹孔，通过定位螺钉插入所述螺纹孔，锁定转动架，所述踏板处于工作状态，即踏板处于水平状态。

进一步，所述定位螺钉旋入所述螺纹孔内，定位螺钉的前端顶靠在所述滑轨上，进而将所述滑座锁定。

进一步，所述踏板侧面上设置有插入口，通过所述U字型支架插入所述插入口，所述踏板可拆卸地设置在所述转动架上。

进一步，所述定位螺钉尾杆设置有旋紧把手。

进一步，所述U字型支架的开口处宽度大于其底部的宽度，所述插入口内部空间与所述U字型支架对应设置为梯形。

本实用新型的上述技术方案具有以下有益效果：本实用新型结构简单，使用时，通过旋紧把手将定位螺钉旋进螺纹孔并旋紧，此时踏板安装架稳固安装于安装架之上，然后通过踏板上的插入口实现踏板与转动架的连接；梯形的插入口设置，相当于一种楔块结构，能够实现踏板与转动架的快速地稳固安装，安装过程不需要任何的外部器件，可实现踏板的快速拆卸，卸下后踏板能够在任何地方任何环境中作为一个单独的标的物方便犬的训练；接触滑座和转动架的锁定，实现本实用新型在不使用的状态下进行折叠，不占用空间；本实用新型可为犬制造一个情景语言模式，替代现有的训练工具，使得犬形成良好的条件反射，快速进入学习状态，节省人力物力，大大提高训犬效率。

附图说明

图1为本实用新型实施例的结构示意图；

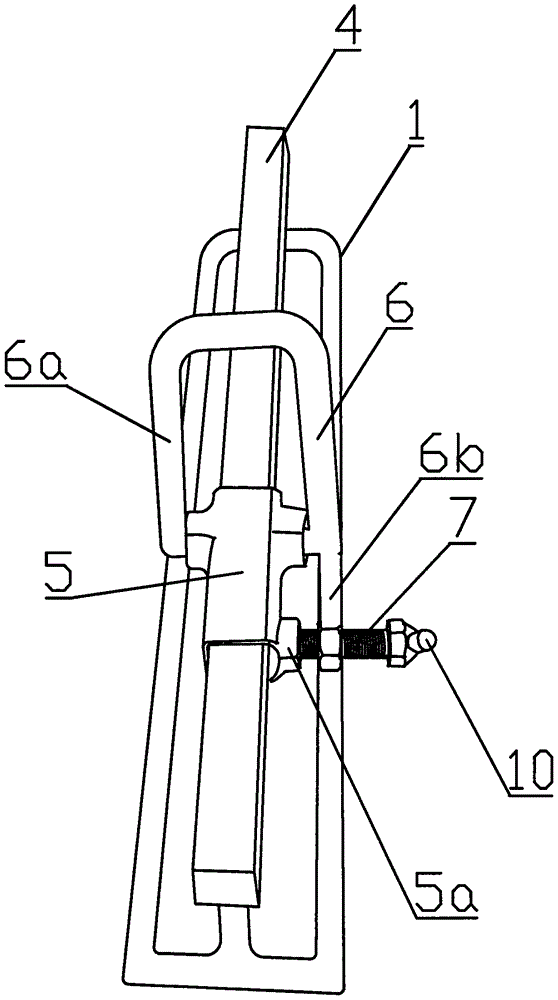

图2为本实用新型实施例拆下踏板后的立体示意图；

图3为本实用新型实施例的转动架局部放大示意图；

图4为本实用新型实施例的踏板的结构示意图；

图5为本实用新型实施例的踏板的剖视图。

具体实施方式

下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不能用来限制本实用新型的范围。

在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾杆”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

如图1-5所示，本实施例所述的移动标的踏板，其包括安装架1和踏板2，安装架1可拆卸地设置在宠物笼子3的出口的一侧，安装架1上竖直设置有滑轨4，滑轨4上可上下滑动地设置有滑座5，踏板2设置在滑座5上；滑轨4与滑座5之间设置有锁定机构。

其中，踏板2可上下摆动地设置在滑座5上，踏板2与滑座5之间设置有用于锁定踏板2的锁紧装置。

其中，滑座5上可上下摆动地设置有转动架6，踏板2设置在转动架6上。

转动架6包括U字型支架6a，滑座5卡装在U字型支架6a的开口处，U字型支架6a的开口处的两端与滑座5铰连接。U字型支架6a的开口处的两端设置有销轴，滑座5的左右两侧设置有销孔，销轴插装在滑座5的销孔内。

转动架6设置有尾杆6b，尾杆6b上设置有定位螺钉7，滑座5上对应设置有螺纹孔5a，通过定位螺钉7插入所述螺纹孔5a内，可以锁定转动架6，此时，转动架上的踏板2处于工作状态，即踏板2处于水平状态。

当然此处的螺纹孔和定位螺钉也可以由销孔和定位销轴代替。

当继续将定位螺钉7旋入螺纹孔5a内，定位螺钉7的前端顶靠在滑轨4上，进而可以同时将滑座5锁定，滑座5不能上下滑动。

定位螺钉7的尾部设置有旋紧把手10。

在本实用新型闲置时，可以松开旋紧把手10，使得定位螺钉7脱离螺纹孔5a，将踏板2从转动架上卸下，转动架向上或向下转动，收起，可以节省占用空间。

踏板2侧面上设置有插入口2a，U字型支架6a插入插入口2a，踏板2可拆卸地设置在转动架6上。

U字型支架6a的开口处宽度大于其底部的宽度，插入口2a内部空间与U字型支架6a对应设置为梯形，方便与快速安装和拆卸。

本实用新型的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本实用新型限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本实用新型的原理和实际应用，并且使本领域的普通技术人员能够理解本实用新型从而设计适于特定用途的带有各种修改的各种实施例。
